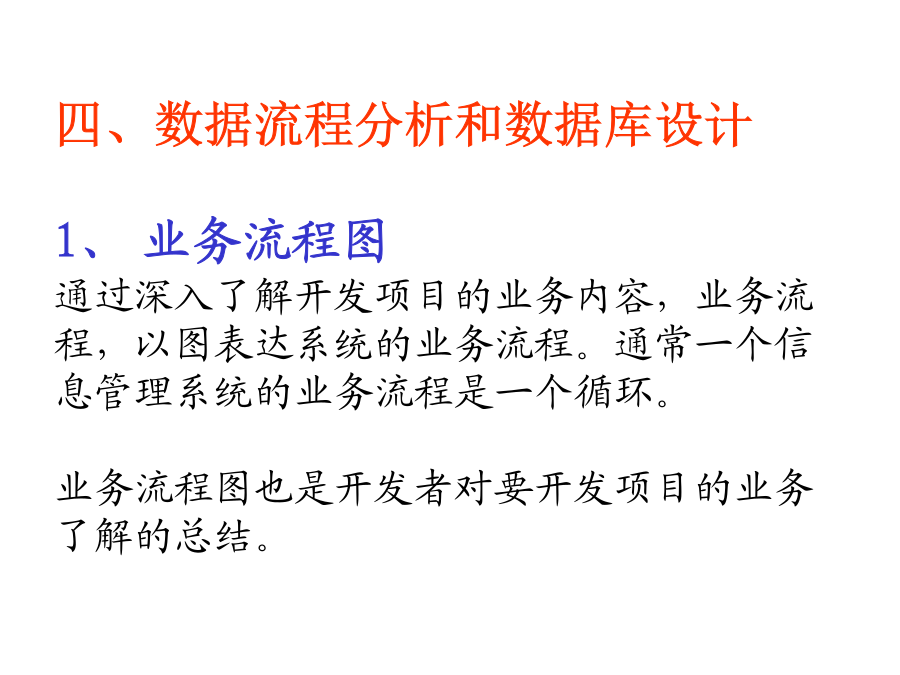

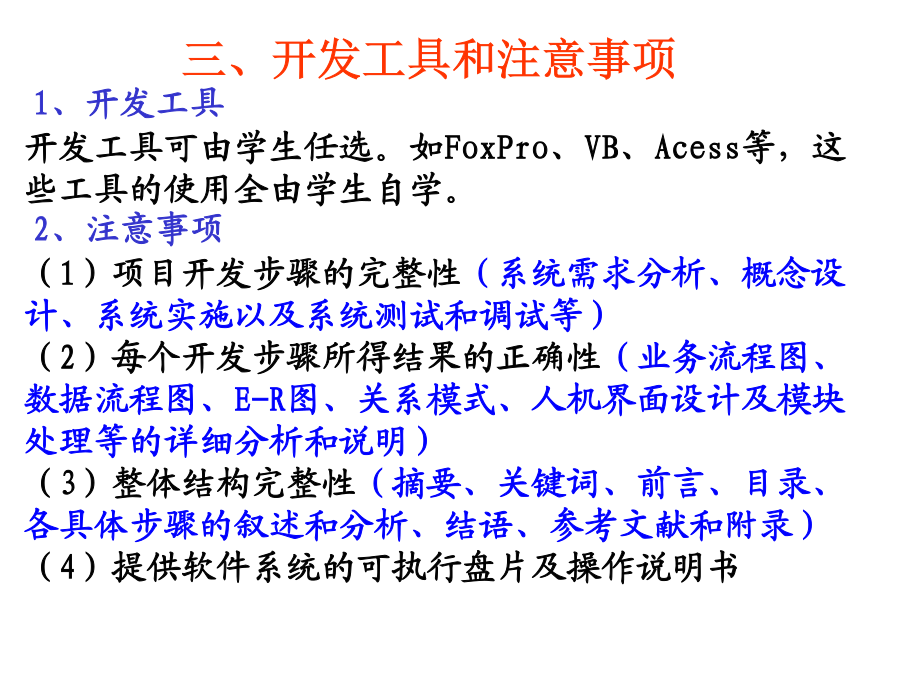

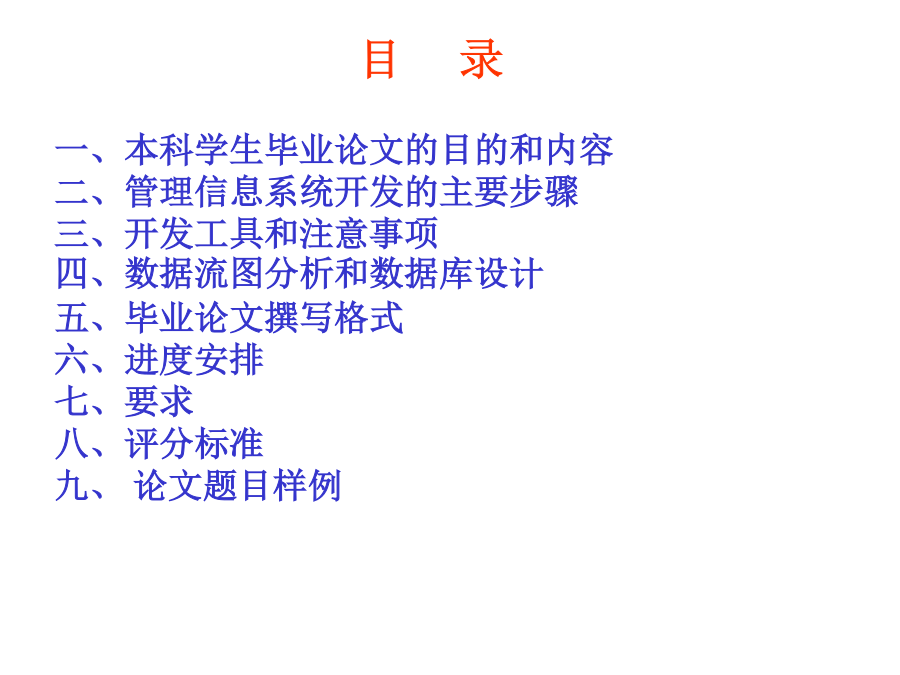

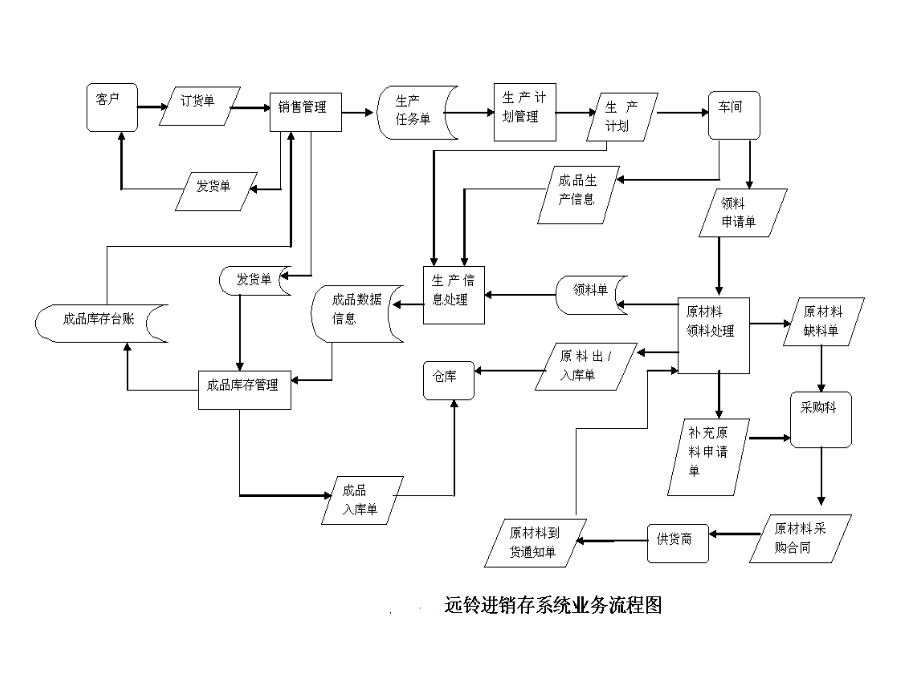

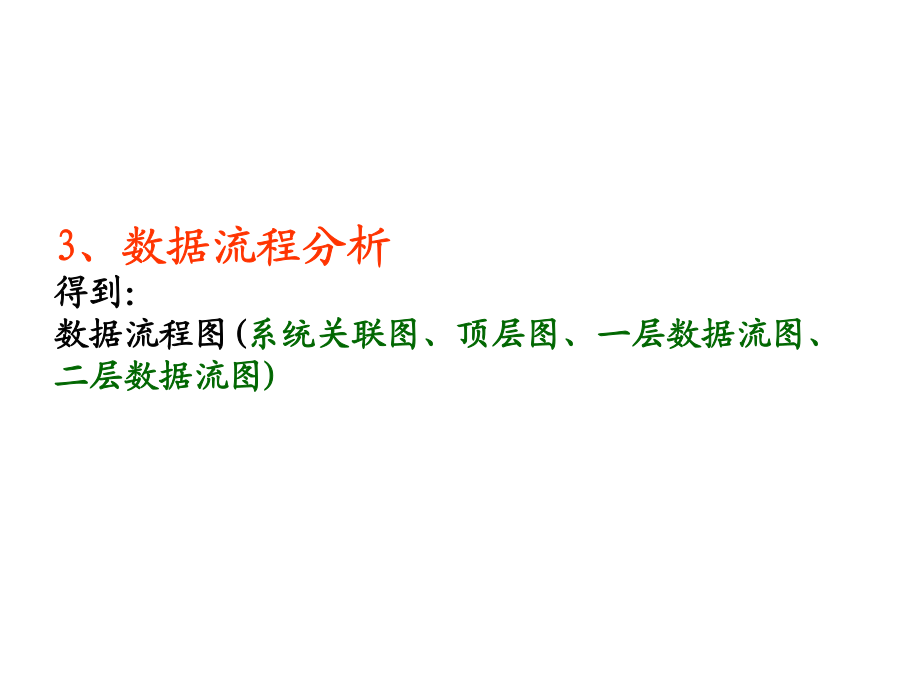

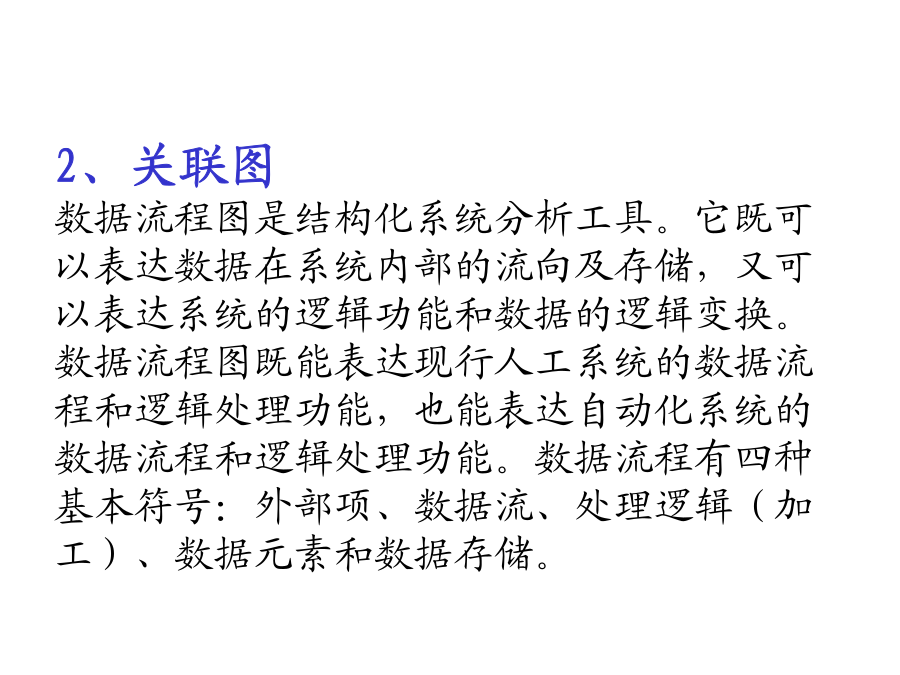

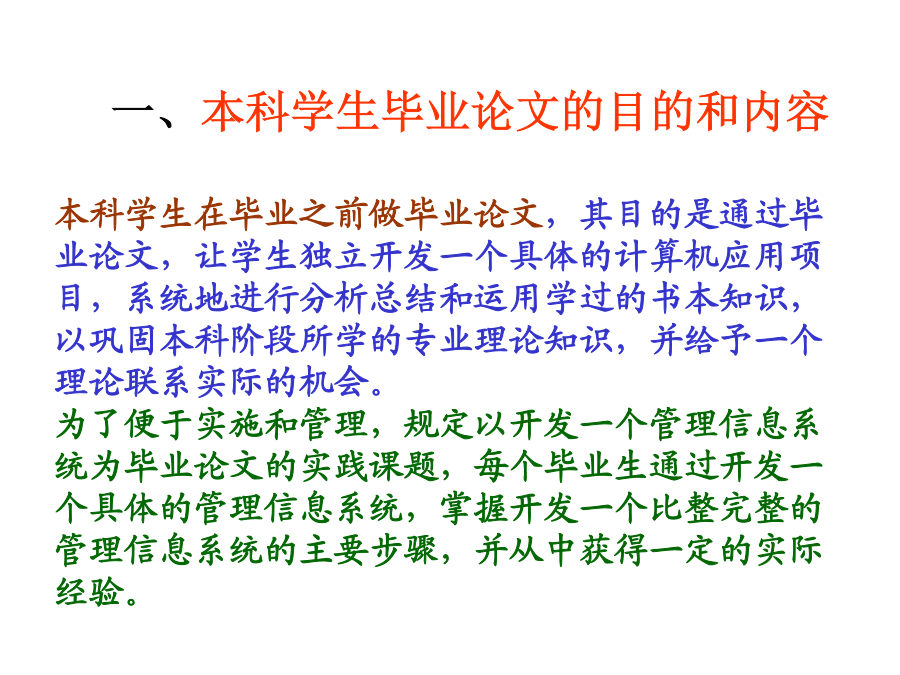

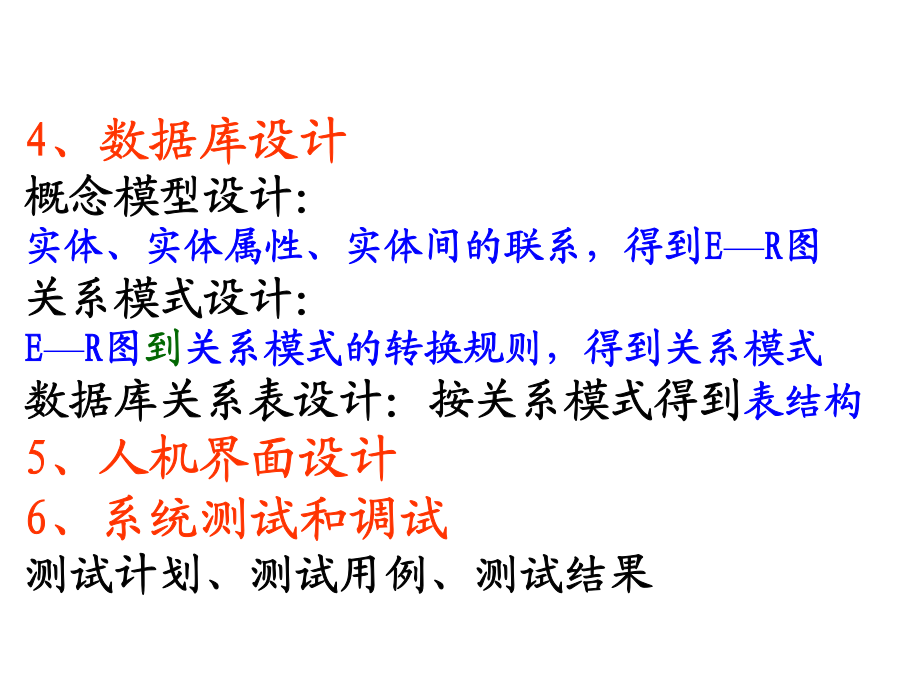

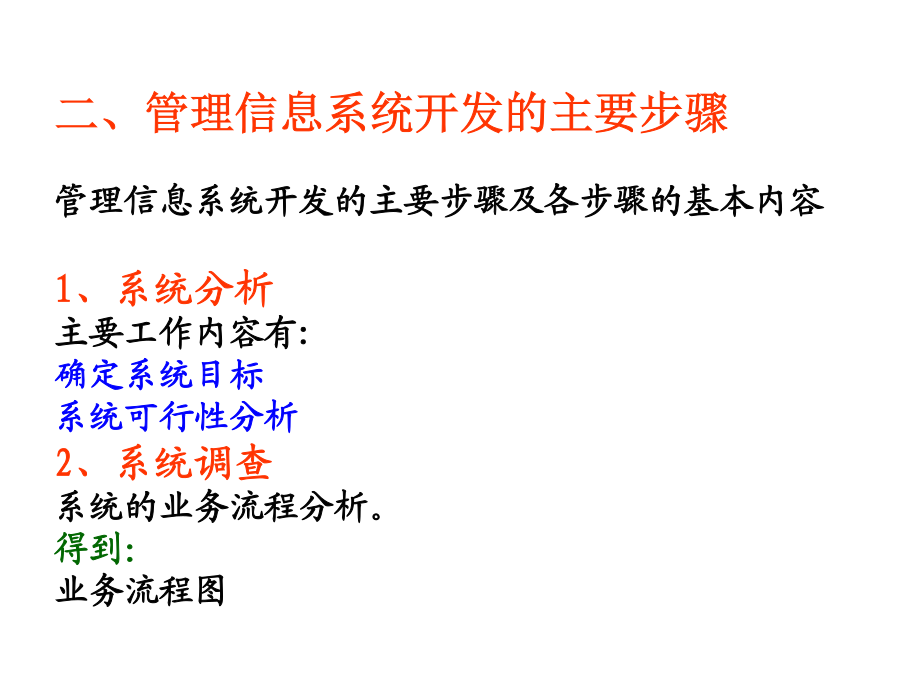

毕业论文指导资料(计算机相关专业)管理信息系统设计和开发目录一、本科学生毕业论文的目的和内容二、管理信息系统开发的主要步骤三、开发工具和注意事项四、数据流图分析和数据库设计五、毕业论文撰写格式六、进度安排七、要求八、评分标准九、论文题目样例一、本科学生毕业论文的目的和内容本科学生在毕业之前做毕业论文,其目的是通过毕业论文,让学生独立开发一个具体的计算机应用项目,系统地进行分析总结和运用学过的书本知识,以巩固本科阶段所学的专业理论知识,并给予一个理论联系实际的机会。为了便于实施和管理,规定以开发一个管理信息系统为毕业论文的实践课题,每个毕业生通过开发一个具体的管理信息系统,掌握开发一个比整完整的管理信息系统的主要步骤,并从中获得一定的实际经验。二、管理信息系统开发的主要步骤管理信息系统开发的主要步骤及各步骤的基本内容1、系统分析主要工作内容有:确定系统目标系统可行性分析2、系统调查系统的业务流程分析。得到:业务流程图3、数据流程分析得到:数据流程图(系统关联图、顶层图、一层数据流图、二层数据流图)4、数据库设计概念模型设计:实体、实体属性、实体间的联系,得到E—R图关系模式设计:E—R图到关系模式的转换规则,得到关系模式数据库关系表设计:按关系模式得到表结构5、人机界面设计6、系统测试和调试测试计划、测试用例、测试结果三、开发工具和注意事项1、开发工具开发工具可由学生任选。如FoxPro、VB、Acess等,这些工具的使用全由学生自学。2、注意事项(1)项目开发步骤的完整性(系统需求分析、概念设计、系统实施以及系统测试和调试等)(2)每个开发步骤所得结果的正确性(业务流程图、数据流程图、E-R图、关系模式、人机界面设计及模块处理等的详细分析和说明)(3)整体结构完整性(摘要、关键词、前言、目录、各具体步骤的叙述和分析、结语、参考文献和附录)(4)提供软件系统的可执行盘片及操作说明书四、数据流程分析和数据库设计1、业务流程图通过深入了解开发项目的业务内容,业务流程,以图表达系统的业务流程。通常一个信息管理系统的业务流程是一个循环。业务流程图也是开发者对要开发项目的业务了解的总结。2、关联图数据流程图是结构化系统分析工具。它既可以表达数据在系统内部的流向及存储,又可以表达系统的逻辑功能和数据的逻辑变换。数据流程图既能表达现行人工系统的数据流程和逻辑处理功能,也能表达自动化系统的数据流程和逻辑处理功能。数据流程有四种基本符号:外部项、数据流、处理逻辑(加工)、数据元素和数据存储。(1)外部项外部项又称外部实体,是指不受系统控制,在系统之外的事物或人。是系统数据的外部来源和去处;也可以是另外一个数据处理系统,向该系统提供数据或接收来自该系统向它发出的数据。所以外部项是系统数据的来源和归宿。(2)数据流数据流用单箭头表示数据流动的方向,并给予以字母F开头的编号命名,并给出编号代表的数据流的意义。数据流可以由某一个外部项产生,也可以由某一个处理逻辑产生,还可以来自某一个数据存储。一般来说,数据流可以在数据流箭头的上方加以简单的描述。一般不允许用双向箭头表示数据流。(3)处理逻辑(加工)处理逻辑对数据的变换方式有两种:A、变换数据的结构B、在原有数据内容基础上产生新的数据内容可以用一个长方形框表示处理逻辑。由标识和功能上下两部分表示。标识部分用于惟一地标识一个处理逻辑,以区别于其它逻辑。一般用字母P和数字编号表示主处理逻辑,编号下再接子编号,表示某个处理逻辑被进一步分解后某个处理逻辑下的某个子处理逻辑等。功能描述部分是处理逻辑必不可少的部分。用一句非常简单的话,直接表示这个处理逻辑要做的事,即它的逻辑功能。逻辑功能描述中没有主语,只有动词和宾语。执行这项功能的主体可能是某一个部门,也可以是某一个人,对于计算机信息管理系统,处理逻辑的执行者是计算机程序。一个加工一定会有数据流进入加工,也会有数据流从加工流出。不允许只有数据流出,或只有数据流进的加工。(4)数据元素数据元素是数据最小组成单位,是不可分的数据单位。数据元素是数据流或数据存储中的基本成分。(5)数据存储(文件)数据存储用长方条表记,在长方条内部写上该数据存储的名称。用作标识的编号一般用英文字母D和数字组成。同外部项一样,允许在一张数据流程图上重复出现相同的数据存储,以避免数据流线的交叉,这时应在重复的数据存储符号的左侧再加一条竖线。一个处理逻辑可能要从数据存储中读出某些数据,或者可能把一些数据存入到某个数据存储中,甚至修改数据存储中的某些数据,那么就得用数据流将处理逻辑和数据存储联结起来。只出或只进的数据存储不必在数据流图中画出。3.数据流程图的分解编制数据流程图,采用自顶向下扩展逐层分解。首先是系统关联图,给出外部实体与即将开发的管理信息系统之间的数据流(从外部实体流入系统、从系统
