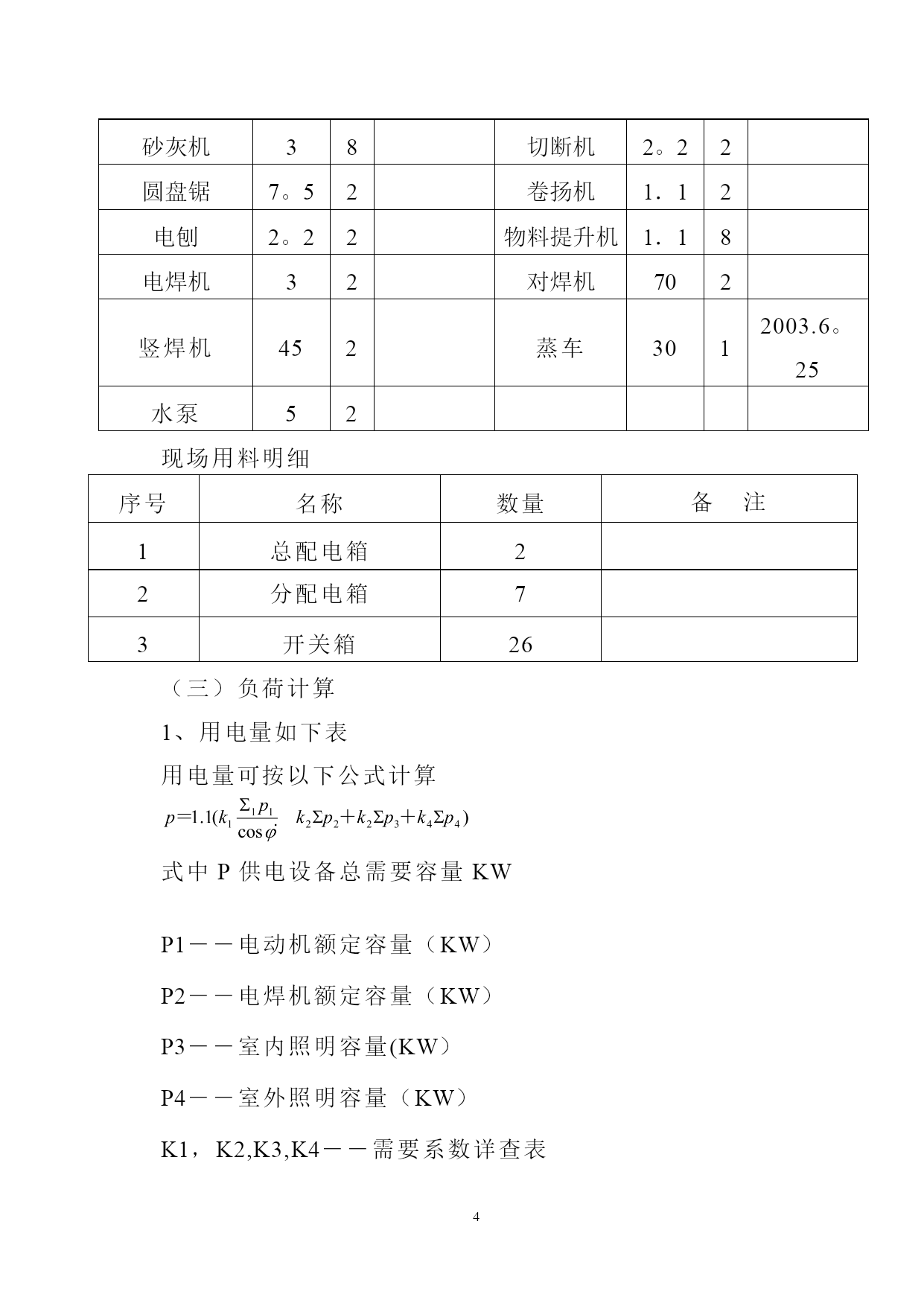

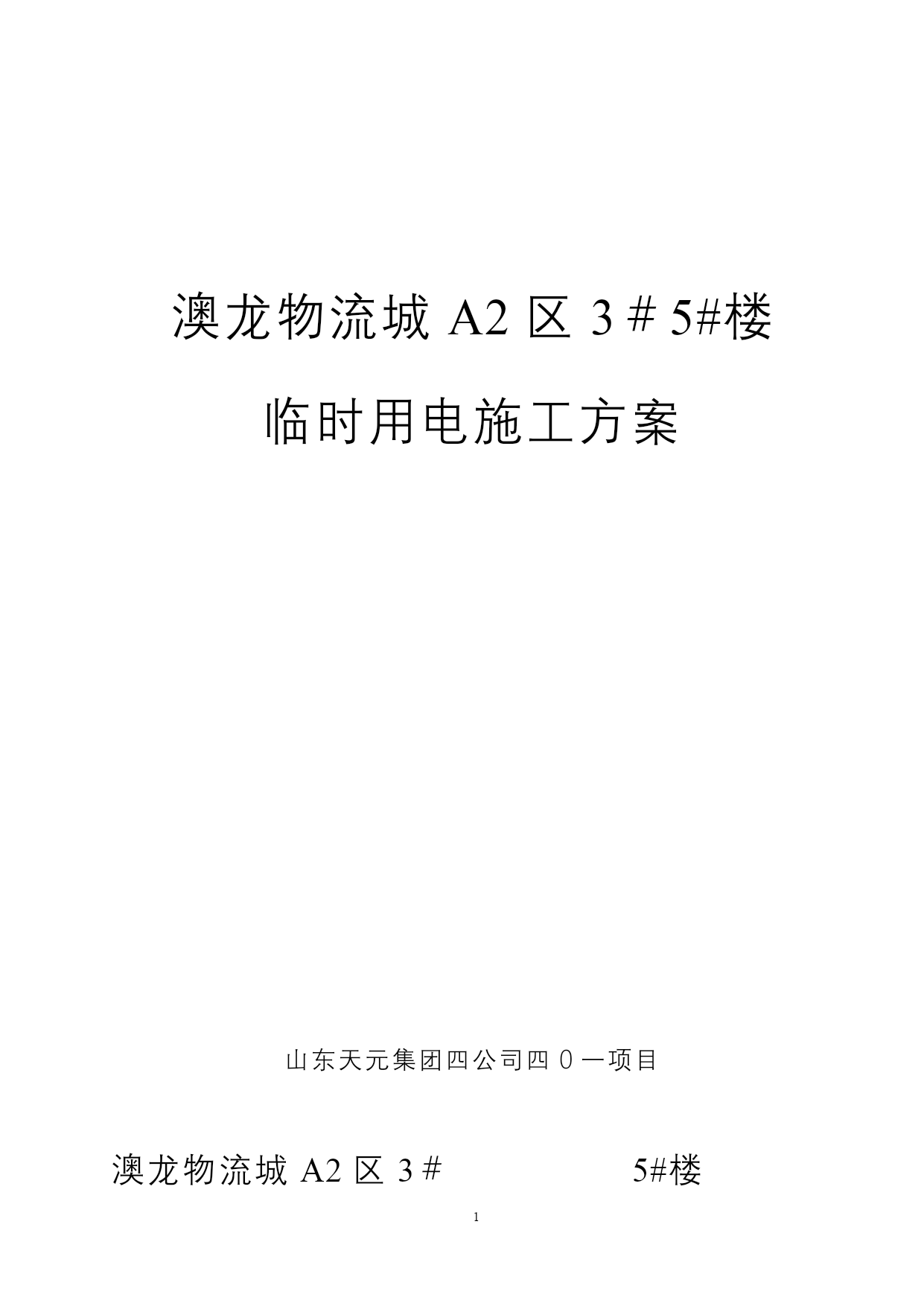

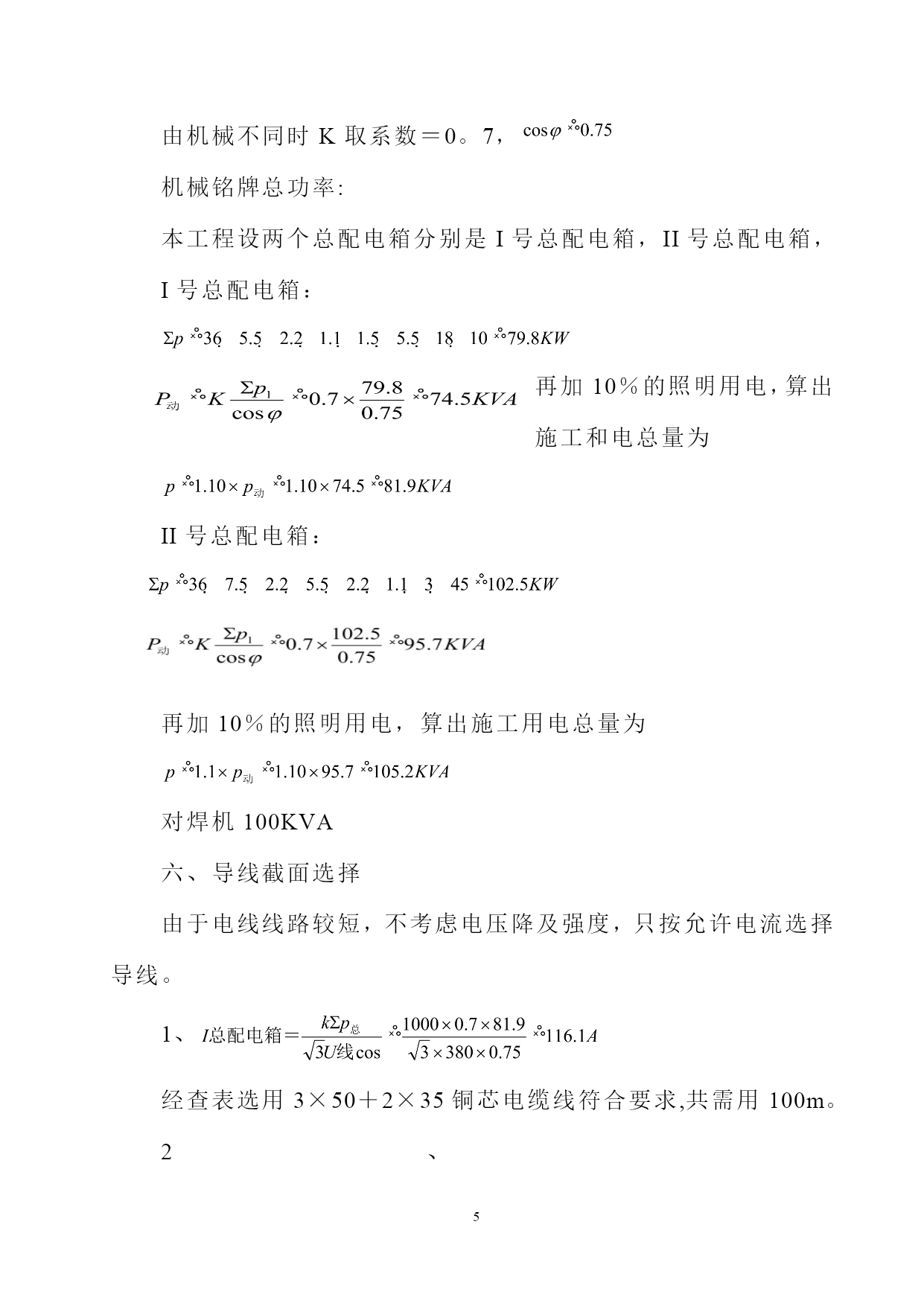

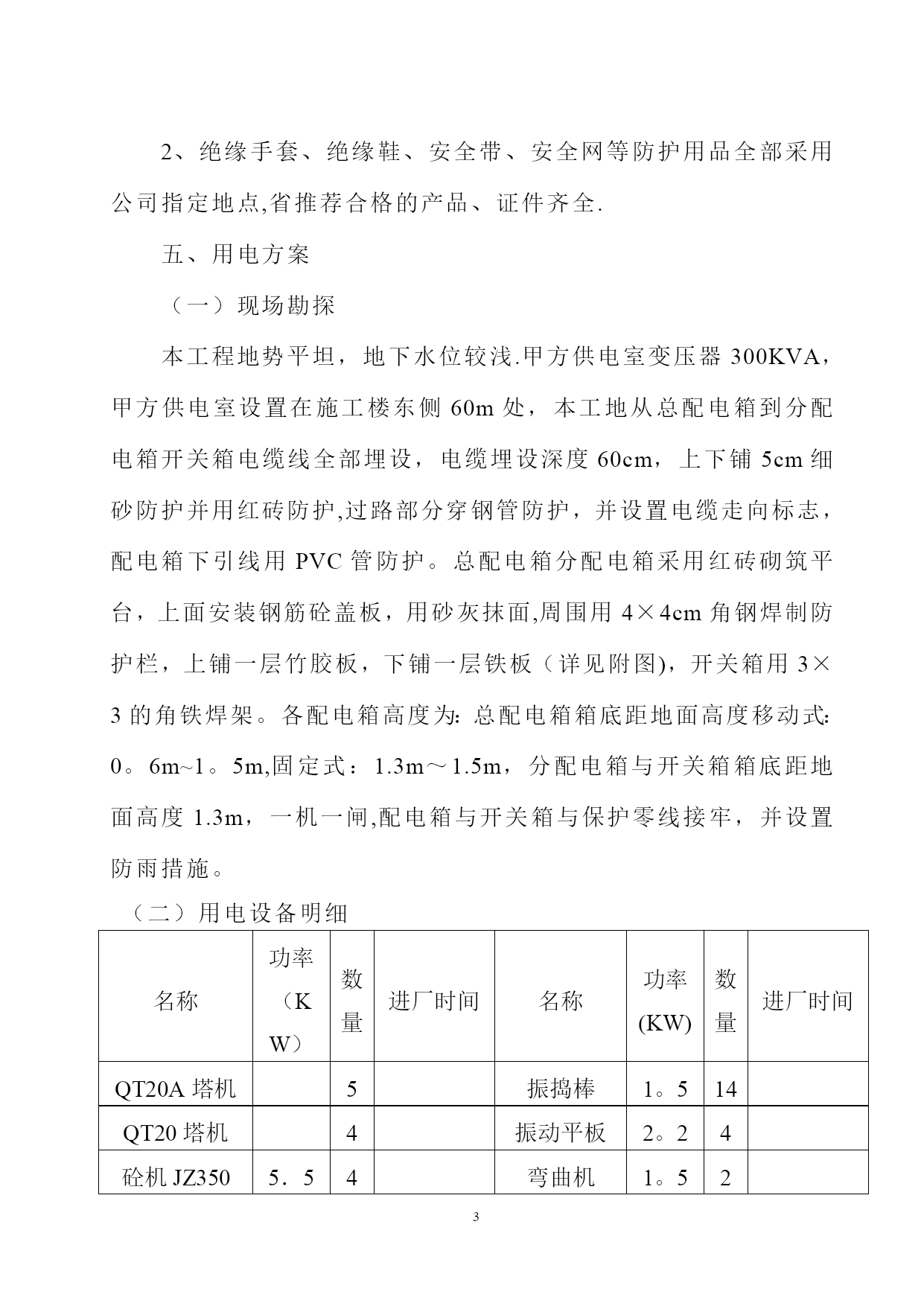

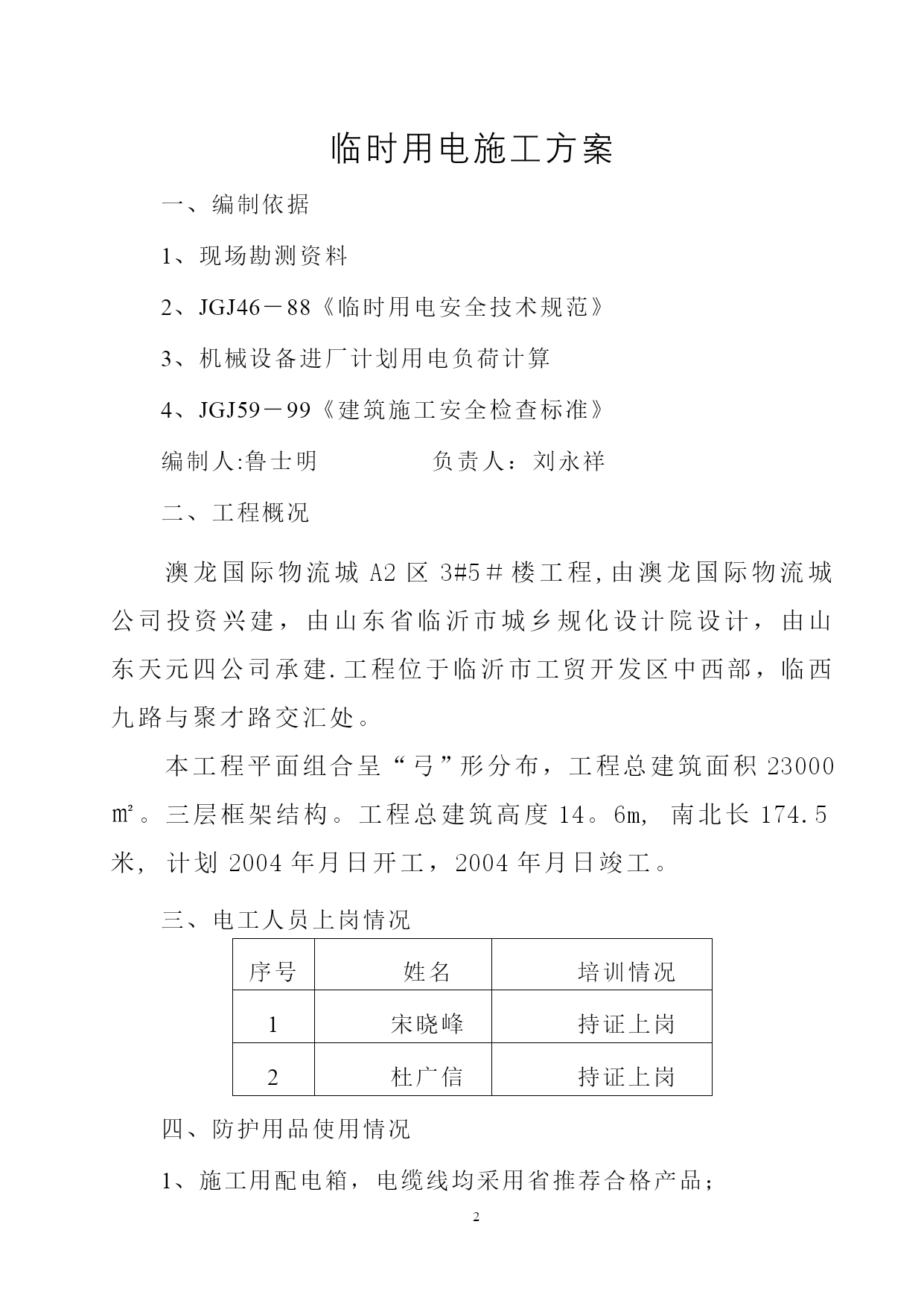

PAGEPAGE39澳龙物流城工程临时用电施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载澳龙物流城A2区3＃5#楼临时用电施工方案山东天元集团四公司四0一项目澳龙物流城A2区3＃5#楼临时用电施工方案一、编制依据1、现场勘测资料2、JGJ46－88《临时用电安全技术规范》3、机械设备进厂计划用电负荷计算4、JGJ59－99《建筑施工安全检查标准》编制人:鲁士明负责人：刘永祥二、工程概况澳龙国际物流城A2区3#5＃楼工程,由澳龙国际物流城公司投资兴建，由山东省临沂市城乡规化设计院设计，由山东天元四公司承建.工程位于临沂市工贸开发区中西部，临西九路与聚才路交汇处。本工程平面组合呈“弓”形分布，工程总建筑面积23000㎡。三层框架结构。工程总建筑高度14。6m,南北长174.5米,计划2004年月日开工，2004年月日竣工。三、电工人员上岗情况序号姓名培训情况1宋晓峰持证上岗2杜广信持证上岗四、防护用品使用情况1、施工用配电箱，电缆线均采用省推荐合格产品；2、绝缘手套、绝缘鞋、安全带、安全网等防护用品全部采用公司指定地点,省推荐合格的产品、证件齐全.五、用电方案（一）现场勘探本工程地势平坦，地下水位较浅.甲方供电室变压器300KVA，甲方供电室设置在施工楼东侧60m处，本工地从总配电箱到分配电箱开关箱电缆线全部埋设，电缆埋设深度60cm，上下铺5cm细砂防护并用红砖防护,过路部分穿钢管防护，并设置电缆走向标志，配电箱下引线用PVC管防护。总配电箱分配电箱采用红砖砌筑平台，上面安装钢筋砼盖板，用砂灰抹面,周围用4×4cm角钢焊制防护栏，上铺一层竹胶板，下铺一层铁板（详见附图)，开关箱用3×3的角铁焊架。各配电箱高度为：总配电箱箱底距地面高度移动式：0。6m~1。5m,固定式：1.3m～1.5m，分配电箱与开关箱箱底距地面高度1.3m，一机一闸,配电箱与开关箱与保护零线接牢，并设置防雨措施。（二）用电设备明细名称功率（KW）数量进厂时间名称功率(KW)数量进厂时间QT20A塔机5振捣棒1。514QT20塔机4振动平板2。24砼机JZ3505．54弯曲机1。52砂灰机38切断机2。22圆盘锯7。52卷扬机1．12电刨2。22物料提升机1．18电焊机32对焊机702竖焊机452蒸车3012003.6。25水泵52现场用料明细序号名称数量备注1总配电箱22分配电箱73开关箱26（三）负荷计算1、用电量如下表用电量可按以下公式计算式中P供电设备总需要容量KWP1――电动机额定容量（KW）P2――电焊机额定容量（KW）P3――室内照明容量(KW）P4――室外照明容量（KW）K1，K2,K3,K4――需要系数详查表由机械不同时K取系数＝0。7，机械铭牌总功率:本工程设两个总配电箱分别是I号总配电箱，II号总配电箱，I号总配电箱：再加10％的照明用电，算出施工和电总量为II号总配电箱：再加10％的照明用电，算出施工用电总量为对焊机100KVA六、导线截面选择由于电线线路较短，不考虑电压降及强度，只按允许电流选择导线。1、经查表选用3×50＋2×35铜芯电缆线符合要求,共需用100m。2、经查表选用3×70＋2×35铜芯电缆线，共需用120m。3、I号总箱分1－1分配电箱、1－2分配电箱。1－1号分箱用电量经查表选用3×35＋2×16铜芯电缆长度60m。4、1－2号分箱用电量选用3×16＋2×6铜芯电缆线，共需用电缆线长度100m。5、1－2号分箱用电量选用3×25＋2×16钢芯电缆共需电缆线长度60m。6、II号总配电箱下设2－1分配电箱、2－2分配电箱、2—3分配电箱2－1分配电箱选用3×35＋2×16铜芯电缆线,共需用电缆线长度100m。7、2－2分配电箱木工棚用电选用3×2。5＋1×1.5铜芯电缆线,共用100m。8、2—3分配电箱选用3×16+2×6铜芯电缆线,共用100米9、施工层流动箱:选用3×16＋2×6铜芯电缆线，共用电缆线长度200m。10、照明线选择选用3×2。5的铜芯电缆线共用600米。七、用电管理（一）各用电线路和用电设备不能随意变动，变更线路时,须附加临时用电施工组织方案，变更资料各用电设备及线路必须经检测验收合格后方准使用.（二）本工程的施工用电是由专人管理，持证上岗,非电工人员不得乱接、乱扯电源；各类用电人员应做到：a、掌握安全用电基本知识和所用设备的性能;b、使用设备前必须按规定穿戴和配备好相应的劳动防护用品；并检查电气装置和保护设施是否完好。严禁带“病”运转;c、停用的设备要拉
