第五章 信道编码.ppt 立即下载
上传人:yy****24 上传时间:2024-09-09 格式:PPT 页数:93 大小:2.7MB 金币:14 举报 版权申诉
预览加载中,请您耐心等待几秒...

第五章 信道编码.ppt

第五章信道编码.ppt

预览

免费试读已结束,剩余 83 页请下载文档后查看

14 金币

下载文档

如果您无法下载资料,请参考说明:

1、部分资料下载需要金币,请确保您的账户上有足够的金币

2、已购买过的文档,再次下载不重复扣费

3、资料包下载后请先用软件解压,在使用对应软件打开

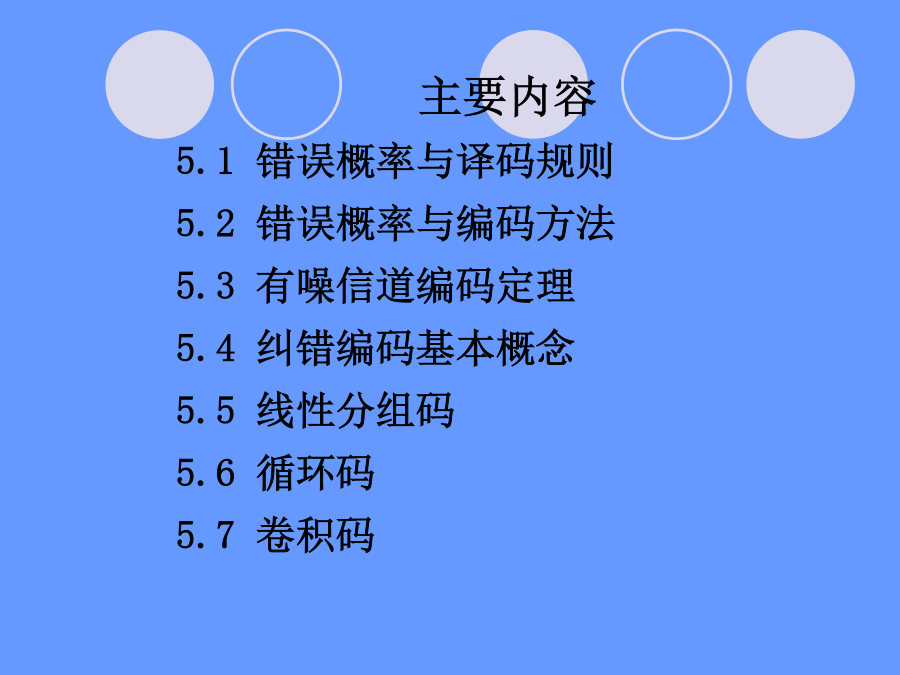

第五章信道编码通过信源编码知识可知,只要对信源的输出进行恰当的信源编码,总能以最大信息传输率C无差错地传输信息。但信道中总是存在噪声或干扰,信息传输会造成损失。如何在有噪信道中使消息传输产生的错误最少,是信道编码要研究的问题。即在有噪信道中无错误的传输可达到的最大信息传输率是什么?本章主要学习有噪信道编码定理及常见信道编码技术的实现。主要内容5.1错误概率与译码规则5.2错误概率与编码方法5.3有噪信道编码定理5.4纠错编码基本概念5.5线性分组码5.6循环码5.7卷积码5.1错误概率与译码规则5.1.1错误概率因信道中存在干扰或噪声,因此信息传输时会产生错误,即错误概率与信道的统计特性有关,而信道的统计特性可由信道传递矩阵来描述。当确定了输入和输出的对应关系后,也就确定了那些是正确传递概率,那些是错误传递概率。以二元对称信道为例5.1错误概率与译码规则5.1错误概率与译码规则5.1错误概率与译码规则5.1错误概率与译码规则5.1错误概率与译码规则5.1错误概率与译码规则5.1错误概率与译码规则5.1错误概率与译码规则5.1错误概率与译码规则5.1错误概率与译码规则5.1错误概率与译码规则5.2错误概率与编码方法5.2错误概率与编码方法5.2错误概率与编码方法二元对称信道的三次扩展信道5.2错误概率与编码方法5.2错误概率与编码方法5.2错误概率与编码方法5.2错误概率与编码方法5.2错误概率与编码方法5.2错误概率与编码方法5.2错误概率与编码方法5.3有噪信道编码定理5.3有噪信道编码定理5.3有噪信道编码定理5.3有噪信道编码定理5.3有噪信道编码定理说明:(1)n次无记忆扩展信道的输入与输出序列是联合ε典型序列对(x,y)中密切相关的联的序列对。(2)信道编码时应选择x的典型序列,且不同的x序列传送到输出端不同的典型序列y子集中,y子集互不相交,则可从不同的y序列辨别x序列。5.3有噪信道编码定理5.3有噪信道编码定理5.3有噪信道编码定理5.3有噪信道编码定理5.3有噪信道编码定理5.3有噪信道编码定理5.3有噪信道编码定理5.3有噪信道编码定理5.3有噪信道编码定理5.4纠错编码基本概念5.4.1差错控制的基本形式1前向纠错(FFC)方式通信中在接收端收到传输码字后,由译码器自动纠正传输中的错误,称为前向纠错。适用于点对点通信,又适用于一用户对多用户或者广播式通信。因为需要纠错,编码时需增加冗余位,编码效率降低,并使得译码设备复杂。不太适用数据通信网,适用于容错能力强的语音、图象传输系统。2反馈(检错)重发ARQ方式发送端编码器进行差错编码,接收端译码器只检错不纠错。若检测到差错,则利用反馈信道请求发送端重发有错数据,直到接收端检测无差错为止。必须设置双向信道,特别适用于点对点通信,系统的控制、存储设备比较复杂。若重发频繁,容易引起系统阻塞。ARQ系统有自身的优点:编译码设备简单;在剩余度相同的情况下纠错能力强于纠错码,ARQ方式可以使用10-6误码率的PCM信道构建达到10-9的数据通信网;用于计算机局域网与分组交换网等。ARQ系统实现检错重发方式有停止等待式(SW-ARQ):逐帧发送,然后等待接收端发回确认信息或要求重发的信息。回退N步式(GBN-ARQ):发送端保存前面已经发送的N帧数据并连续发送,一旦收到重发请求时,将保存的N帧数据全部连续重发。选择重发式(SR-ARQ):发送端连续发送,接收端请求重发必须指明要求重发哪一帧,发送端则从要求重发的帧开始连续重发此帧后的所有数据。在发送端接收端都必须增加缓存设备。后两种方式都需要全双工的数据链路及更大的缓存空间,设备更复杂些。3混合纠错(HEC)方式将前向纠错及检错重发方式结合起来使用,发送端的编码兼具检错及纠错能力。接收端接收数据后,首先检测错误,当差错在纠错能力范围内就自动纠错;否则请求重发。性能介于前两者间,误码率低,实时性和连续性好,设备不太复杂。特别在卫星通信中广泛应用。4信息反馈(IRQ)方式也称回程校验,接收端把收到的码全部由反馈信道送回发送端,在发送端与原发送的码进行比较,发现出错则重发出错码。直到接收端正确接收为止。发送端5.4.2纠错码的分类1按纠正错误的类型分:纠随机差错码、纠突发差错码及纠混合差错码。2按应用目的分为:检错码、纠错码和纠删码。纠删码能够纠正被删除了信息的错误。3按码的结构中对信息序列处理方式分为:分组码和卷积码。将信息序列每k位分为一组作为信息组码元,再由k个信息元按一定规律产生n-k个多余的码元作为校验元,因此校验元与其他组的信息元无关。由此形成每组码长为n的分组码,记为(n,k)码。将信息序列每k个码元分组,然后增加n-k个校验元,校验元
