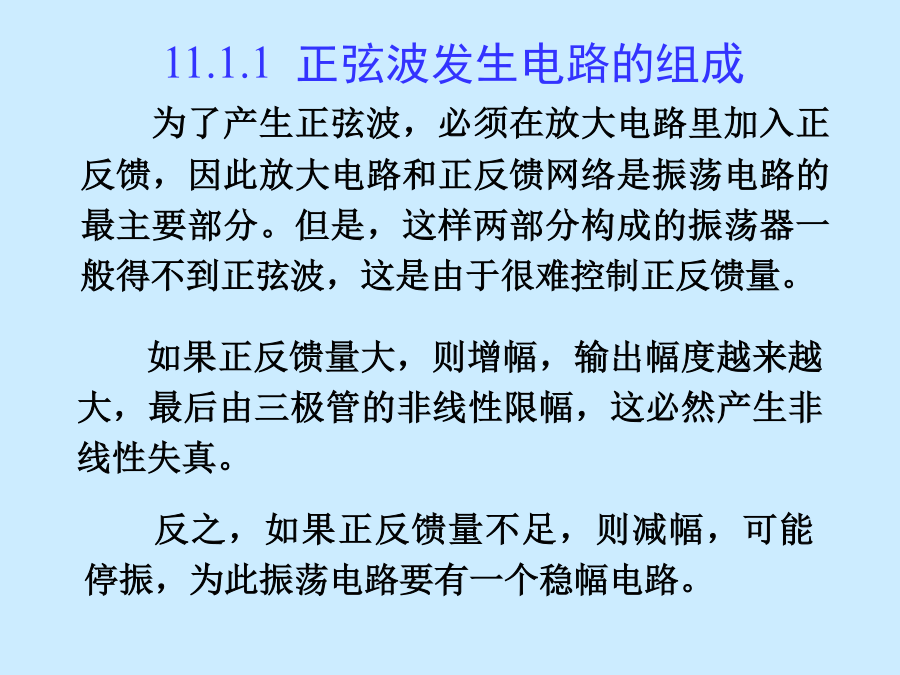

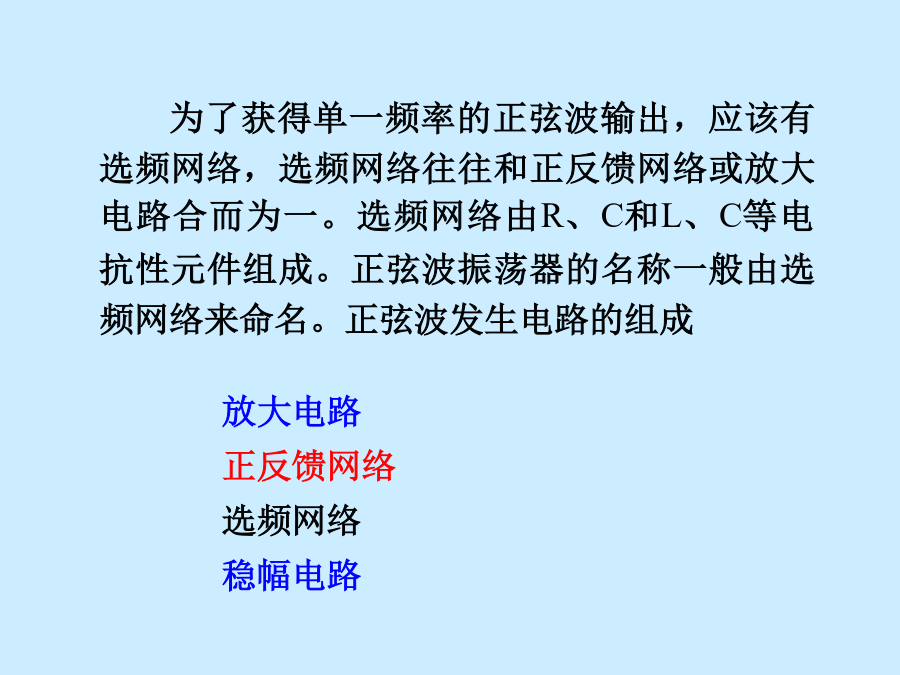

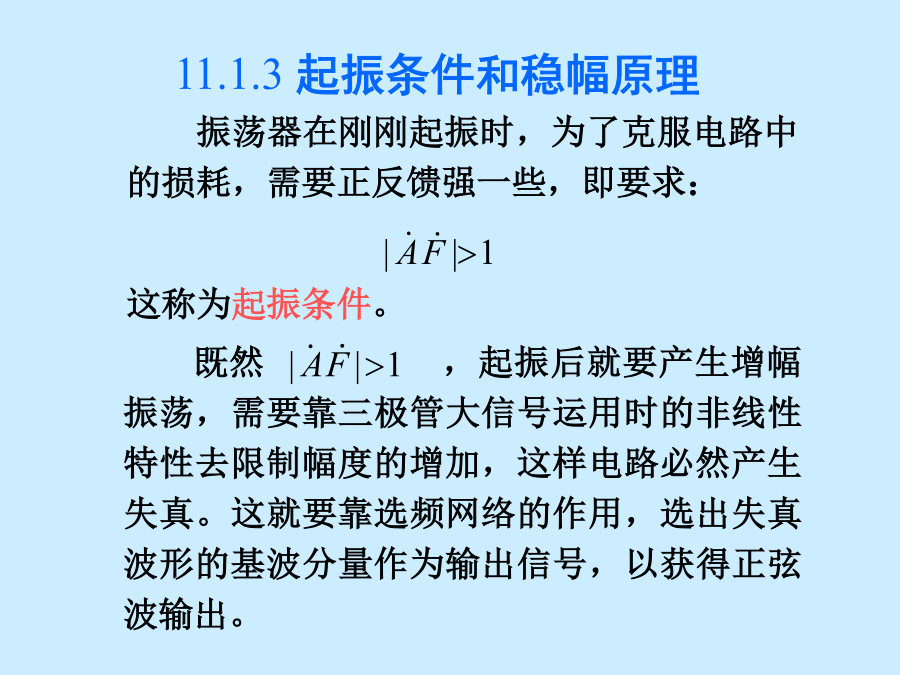

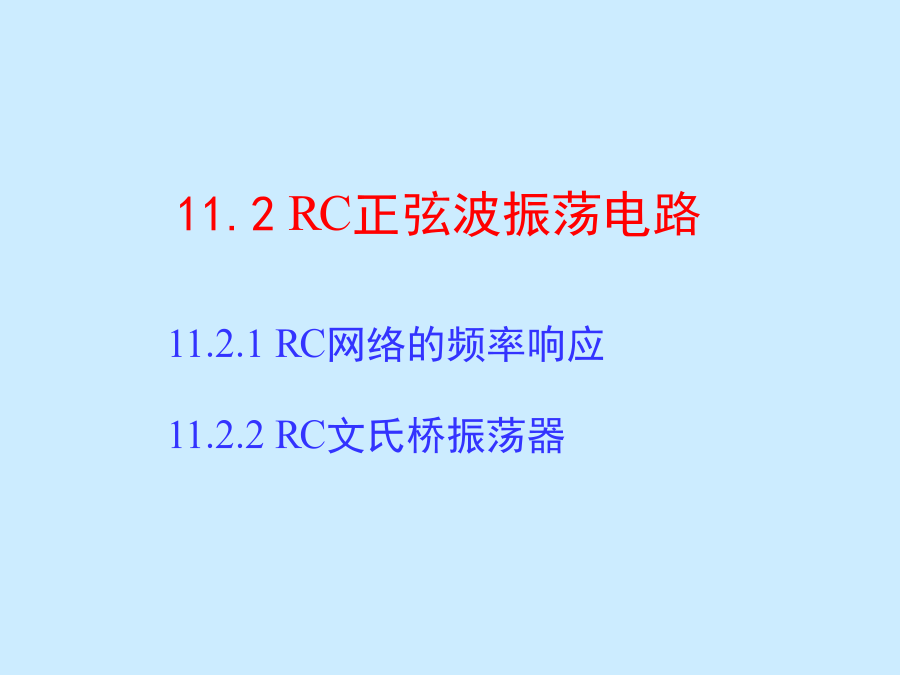

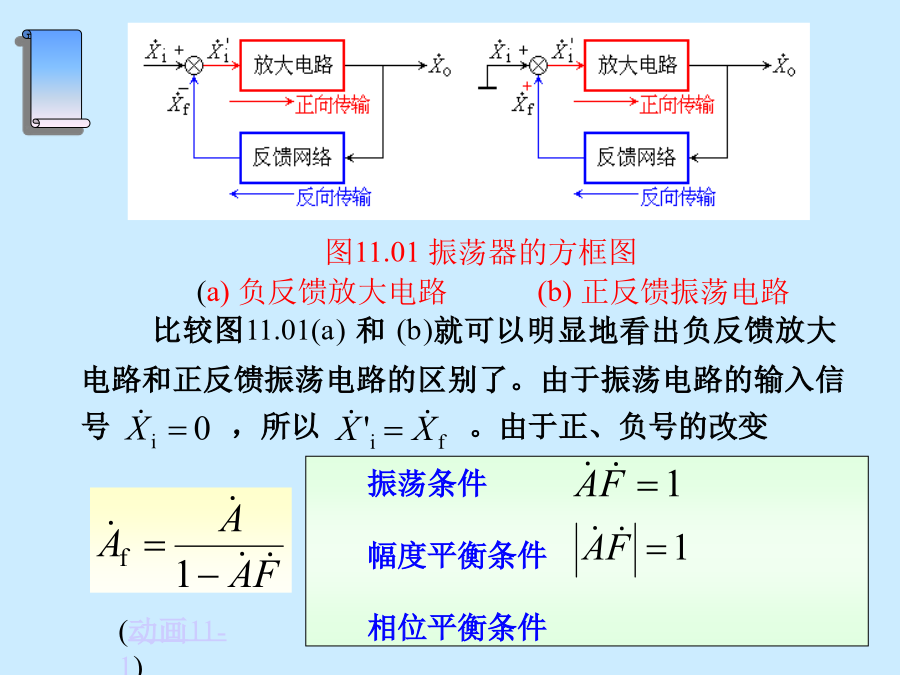

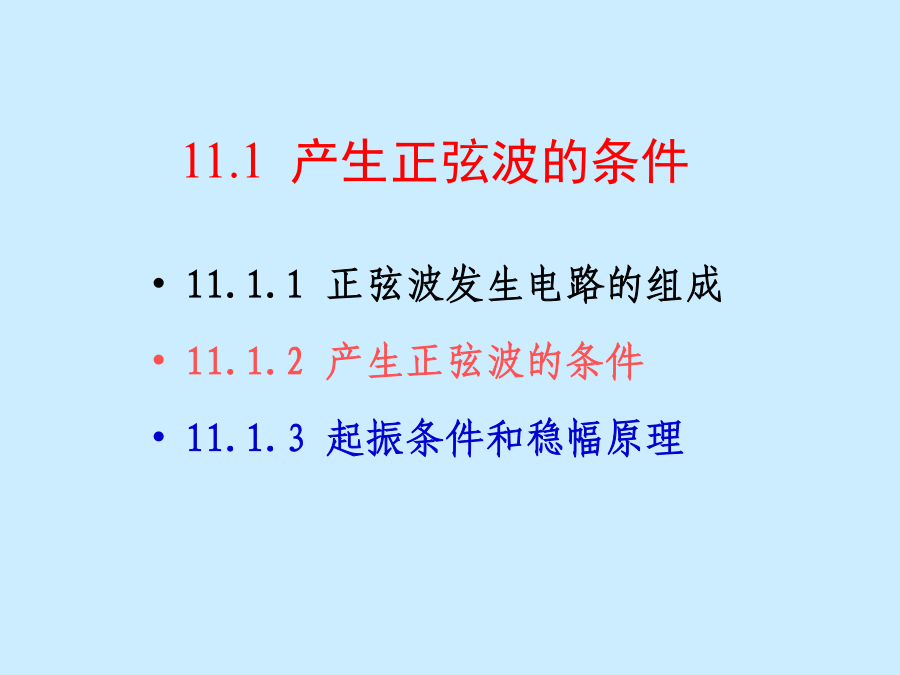

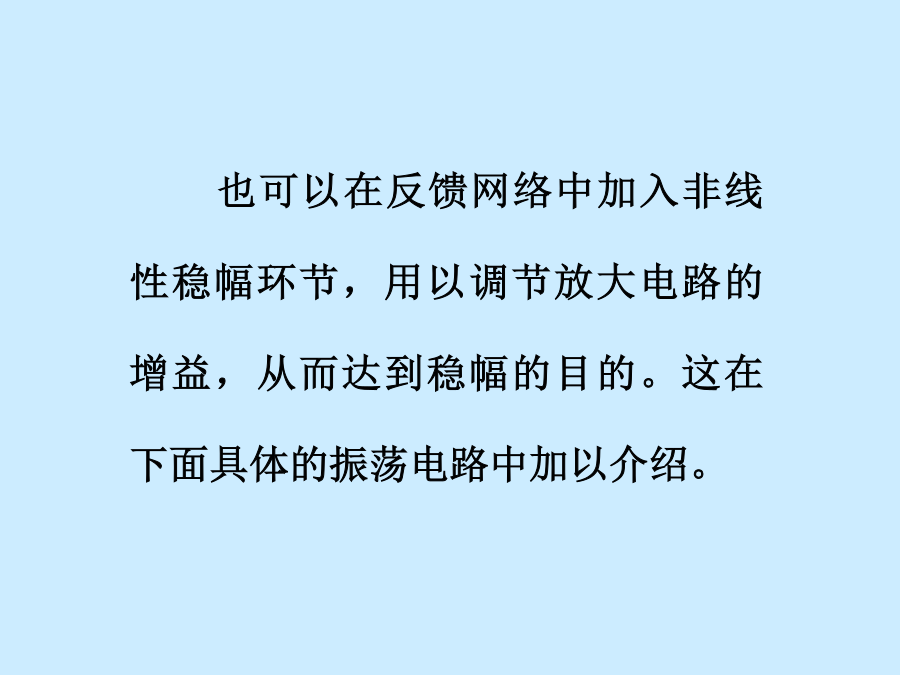

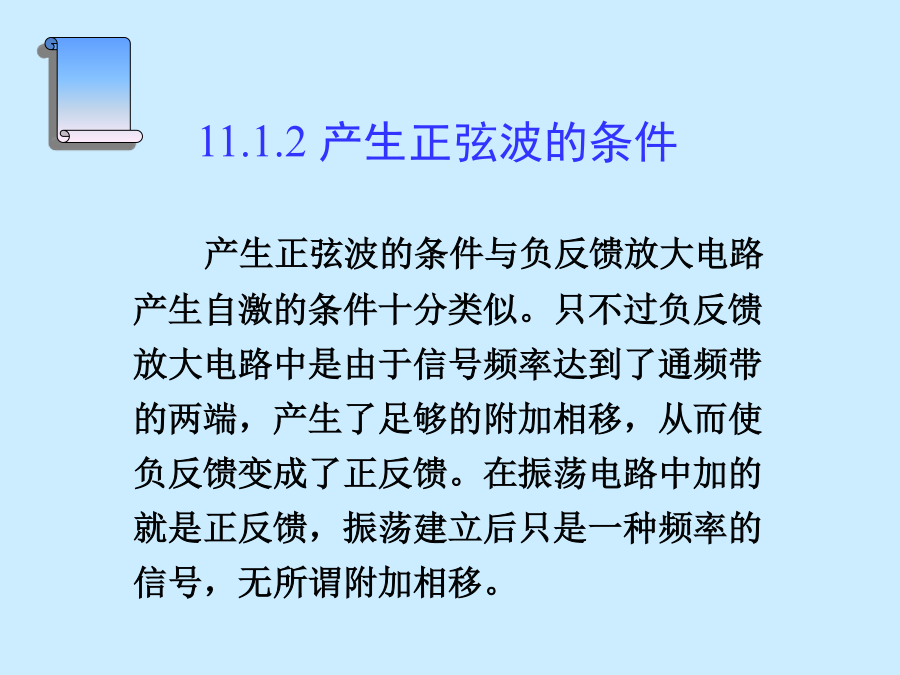

模拟电子技术基础正弦波发生电路能产生正弦波输出，它是在放大电路的基础上加上正反馈而形成的，它是各类波形发生器和信号源的核心电路。正弦波发生电路也称为正弦波振荡电路或正弦波振荡器。11.1产生正弦波的条件11.2RC正弦波振荡电路11.3LC正弦波振荡电路11.1产生正弦波的条件11.1.1正弦波发生电路的组成为了获得单一频率的正弦波输出，应该有选频网络，选频网络往往和正反馈网络或放大电路合而为一。选频网络由R、C和L、C等电抗性元件组成。正弦波振荡器的名称一般由选频网络来命名。正弦波发生电路的组成振荡器在刚刚起振时，为了克服电路中的损耗，需要正反馈强一些，即要求：这称为起振条件。也可以在反馈网络中加入非线性稳幅环节，用以调节放大电路的增益，从而达到稳幅的目的。这在下面具体的振荡电路中加以介绍。11.2RC正弦波振荡电路11.2.1RC网络的频率响应1幅频特性:图11.02(b)RC串并联网络的频率特性曲线11.2.2RC文氏电桥振荡电路当C1=C2、R1=R2时:(2)RC文氏电桥振荡电路的稳幅过程(a)稳幅电路(b)稳幅原理图图11.04反并联二极管的稳幅电路输出频率的调整：11.2.3RC移相式振荡电路问题：11.3LC正弦波振荡电路11.3.1LC并联谐振电路的频率响应谐振时谐振频率对于图11.05(b)的谐振曲线，Q值大的曲线较陡较窄，图中Q1＞Q2。并联谐振电路的谐振阻抗11.3.2变压器反馈LC振荡电路变压器反馈LC振荡电路的振荡频率与并联LC谐振电路相同，为：11.3.3电感三点式LC振荡器分析三点式LC振荡电路常用如下方法，将谐振回路的阻抗折算到三极管的各个电极之间，有Zbe、Zce、Zcb,如图11.11所示。11.3.4电容三点式LC振荡电路例11.1：图11.13为一个三点式振荡电路试判断是否满足相位平衡条件。11.3.5石英晶体LC振荡电路石英晶体的阻抗频率特性曲线见图11.15,例11.2：分析图11.16的振荡电路能否产生振荡，若产生振荡,石英晶体处于何种状态？
