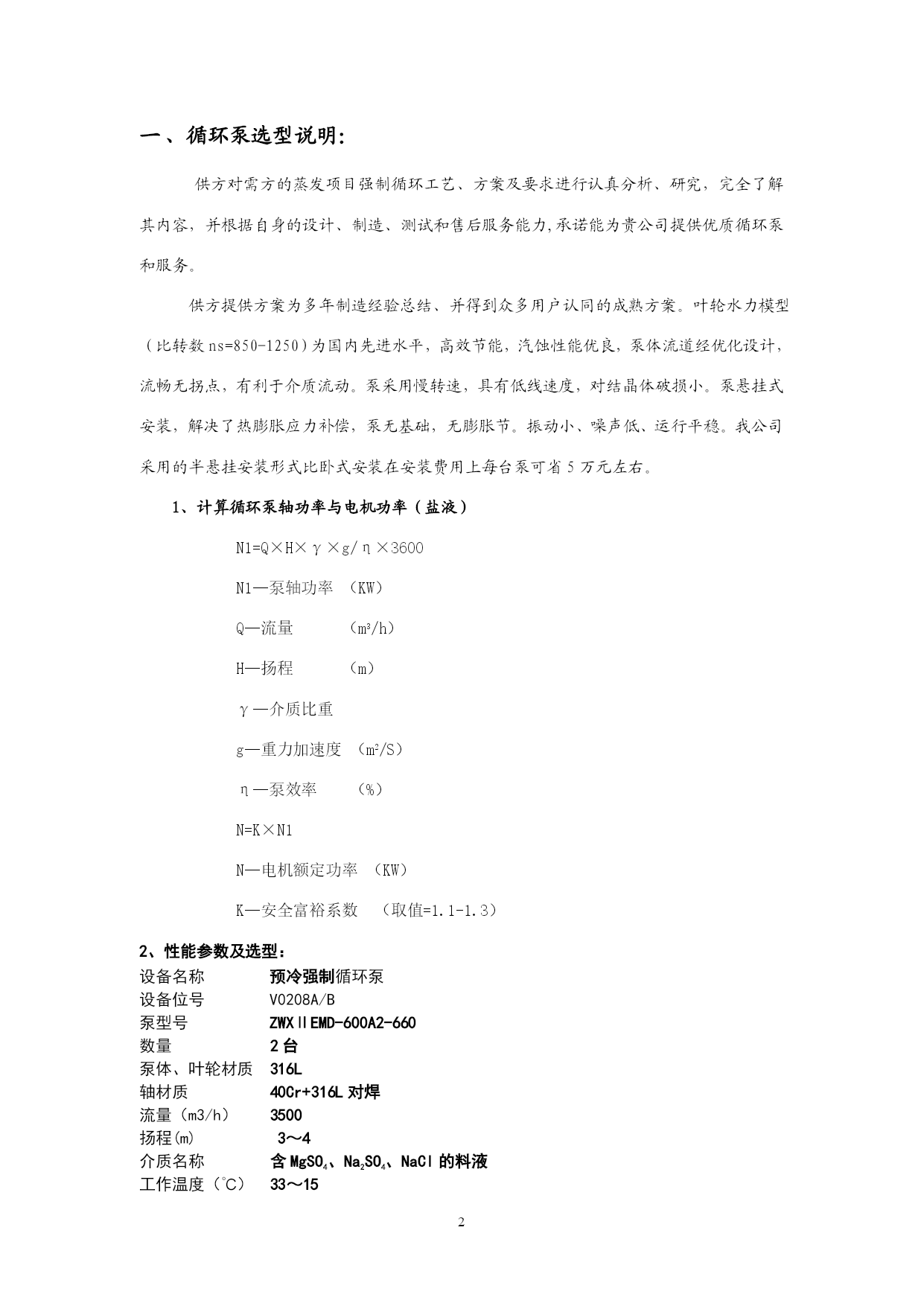

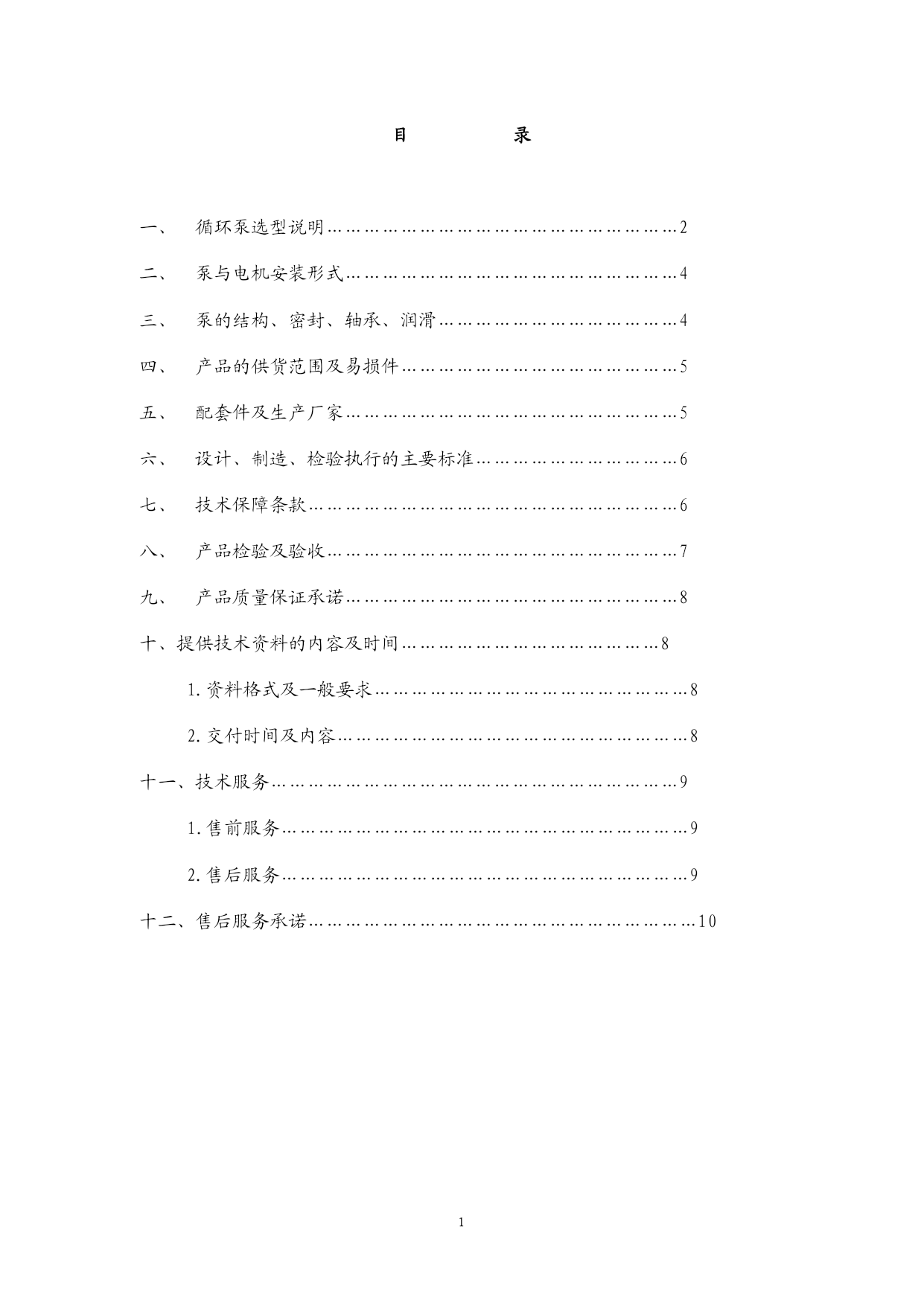

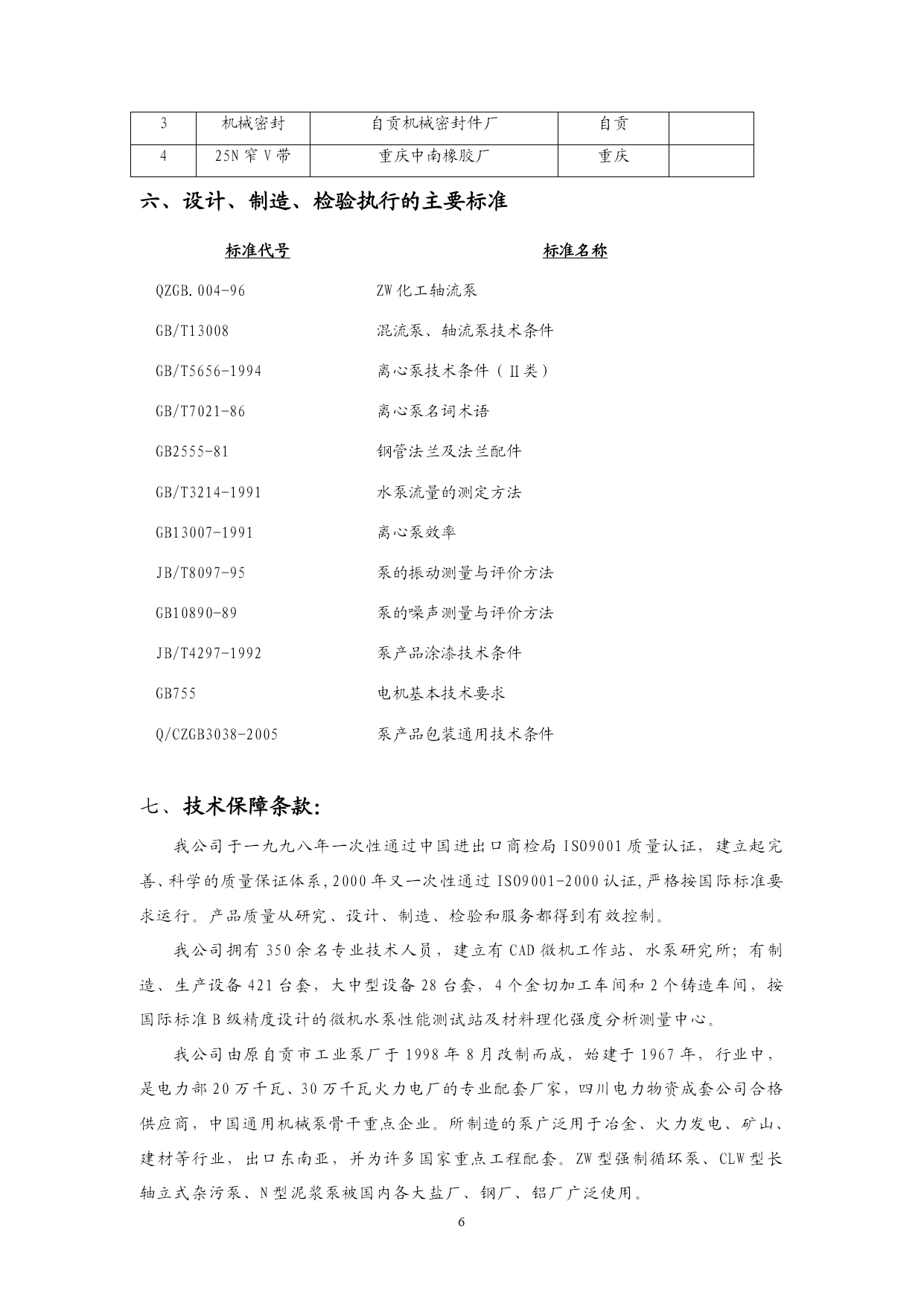

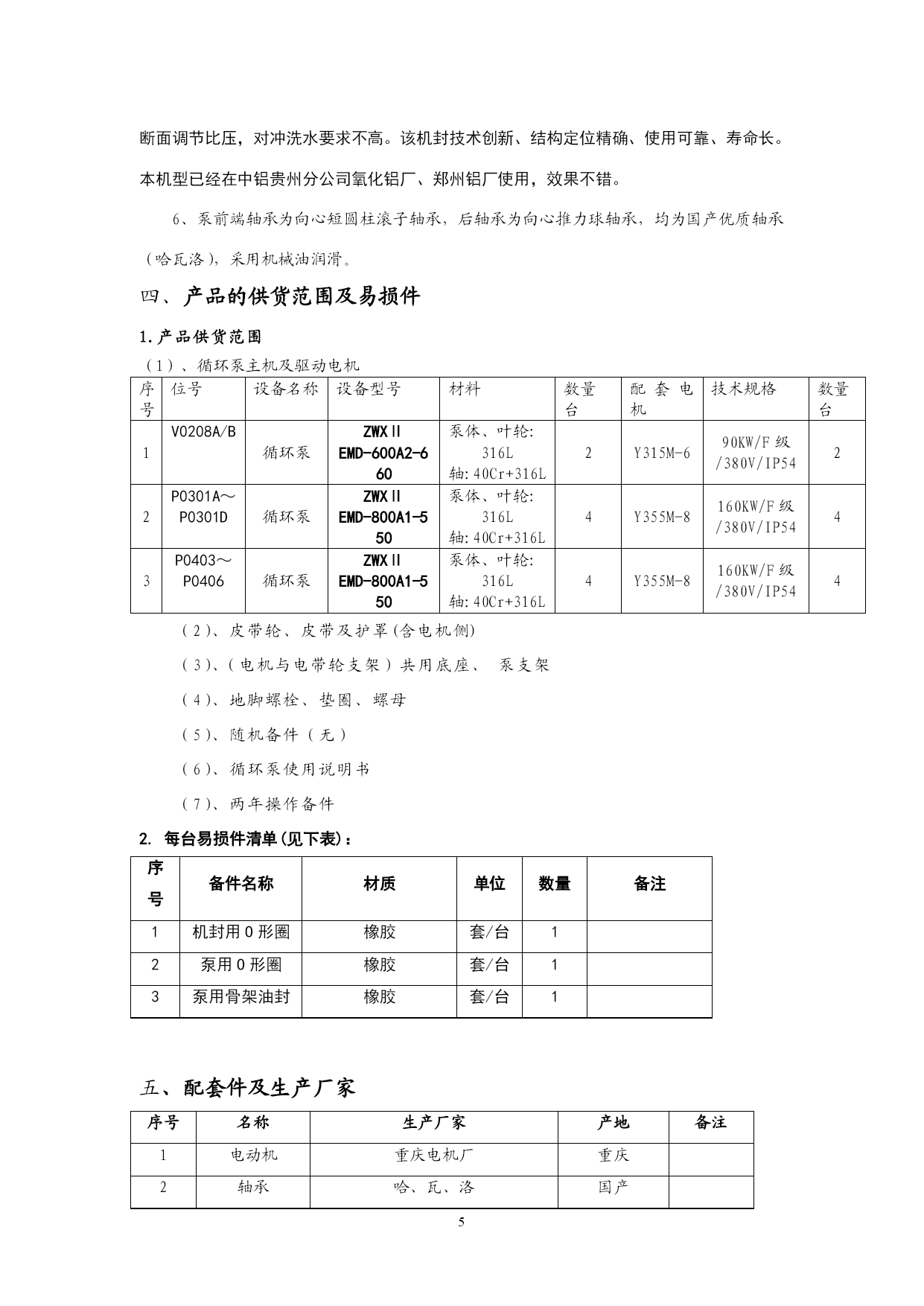

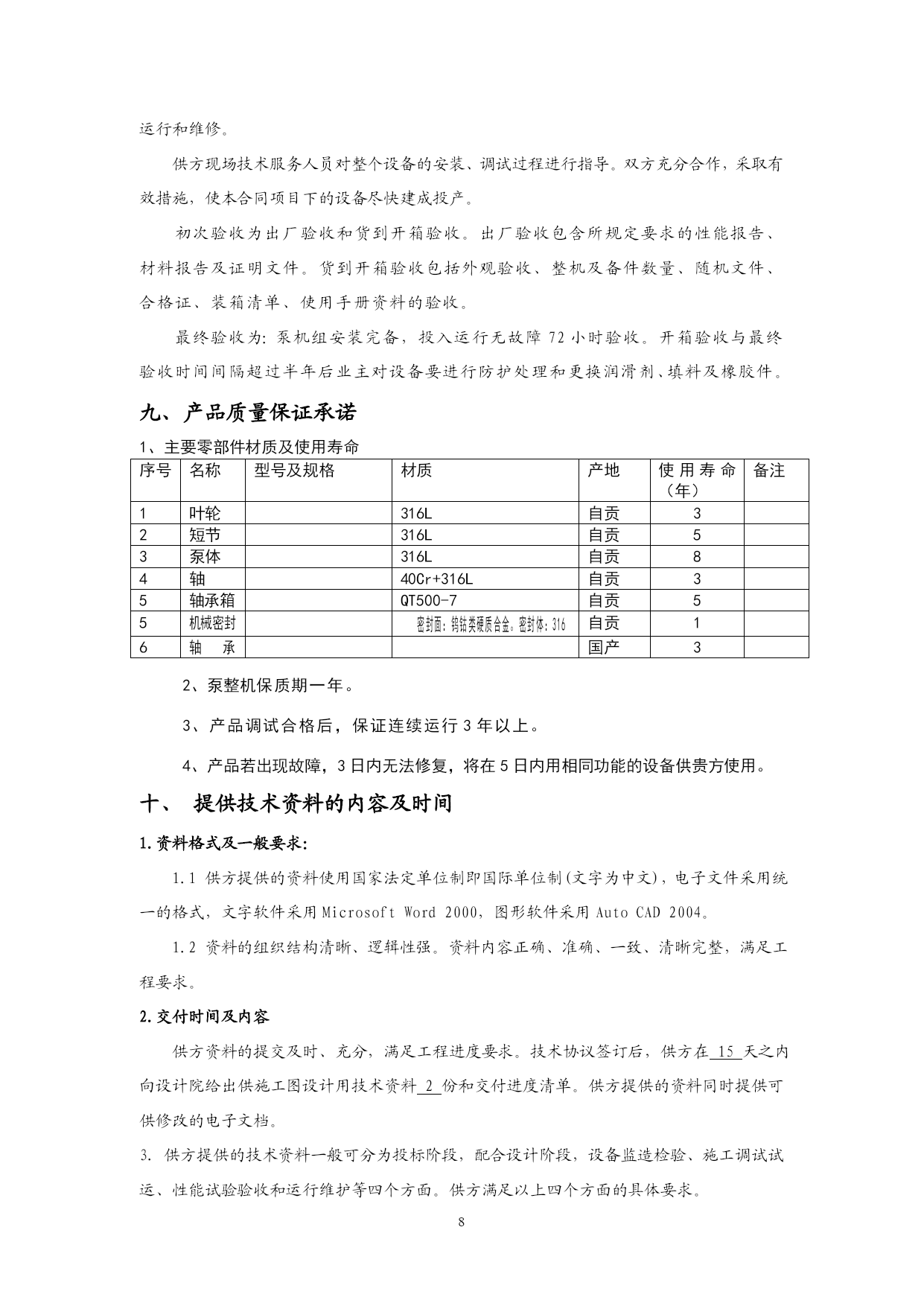

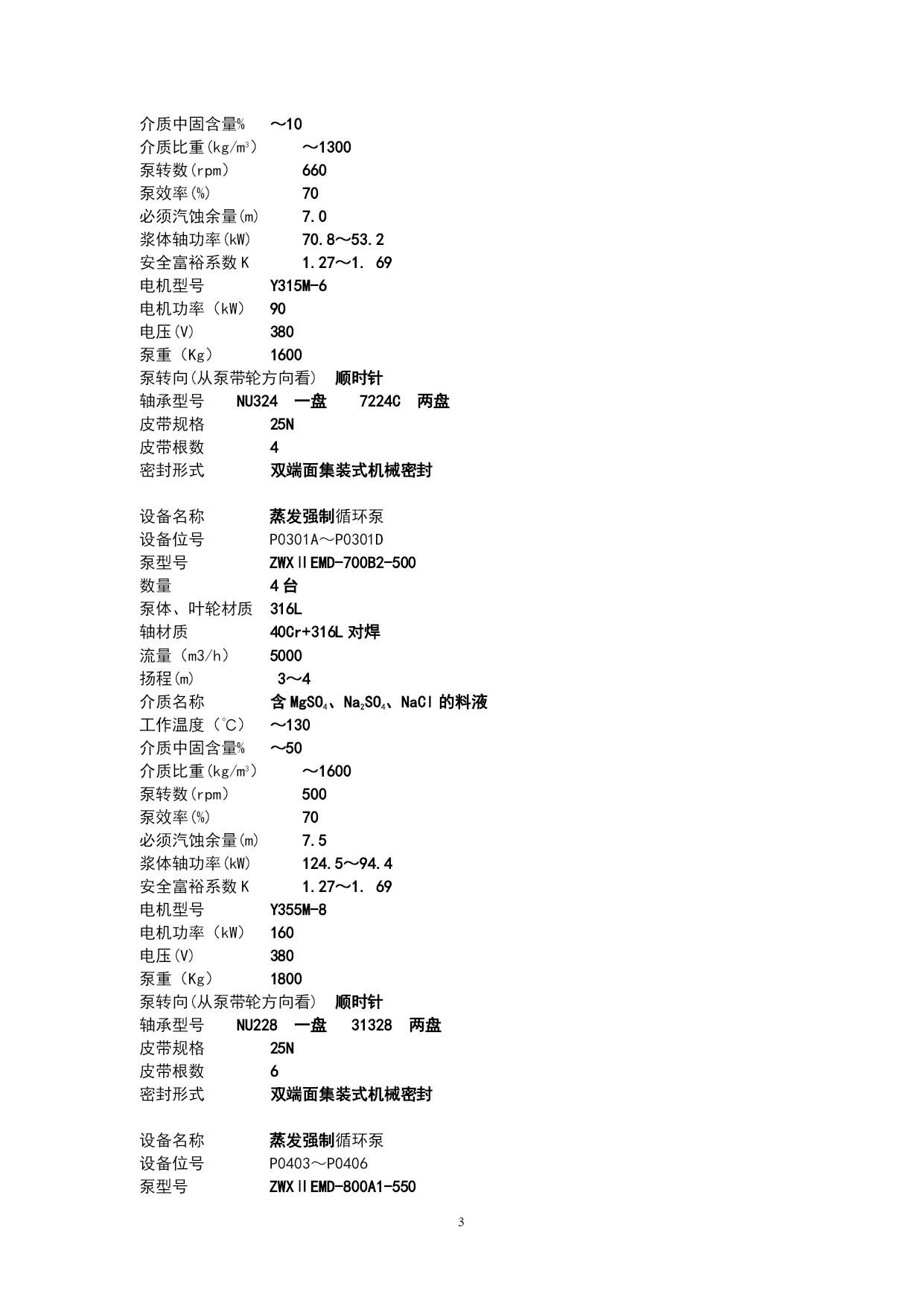

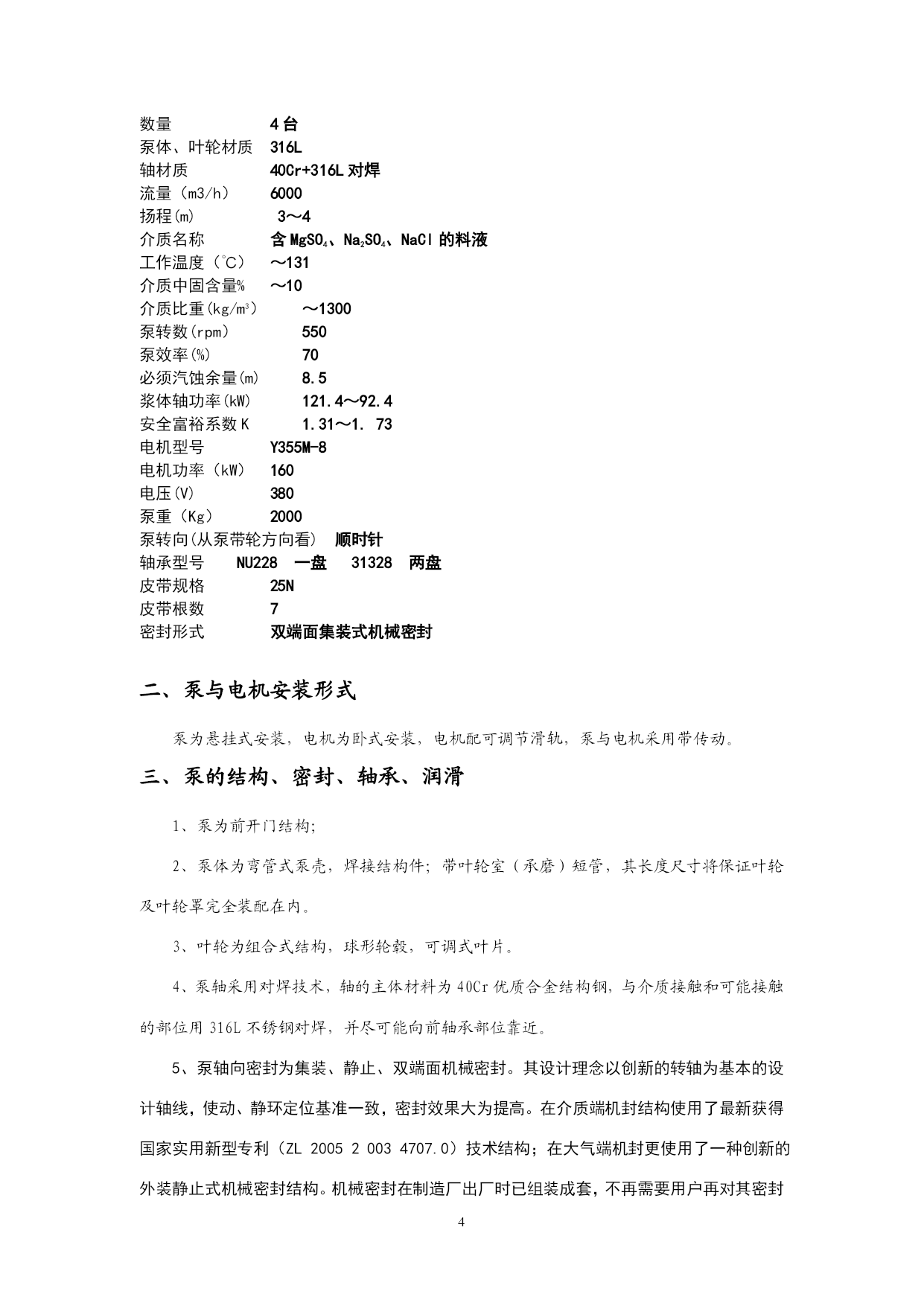

PAGE1PAGE11原明粉、硫酸镁工程强制循环泵技术方案投标单位：四川省自贡工业泵有限责任公司投标日期：二〇一〇年六月地址：四川省自贡市汇东新区南苑街15号电话：0813-8260238传真：0813-8261305目录一、循环泵选型说明…………………………………………………2二、泵与电机安装形式………………………………………………4三、泵的结构、密封、轴承、润滑…………………………………4四、产品的供货范围及易损件………………………………………5五、配套件及生产厂家………………………………………………5六、设计、制造、检验执行的主要标准……………………………6七、技术保障条款……………………………………………………6八、产品检验及验收…………………………………………………7九、产品质量保证承诺………………………………………………8十、提供技术资料的内容及时间……………………………………81.资料格式及一般要求……………………………………………82.交付时间及内容…………………………………………………8十一、技术服务…………………………………………………………91.售前服务…………………………………………………………92.售后服务…………………………………………………………9十二、售后服务承诺………………………………………………………10一、循环泵选型说明：供方对需方的蒸发项目强制循环工艺、方案及要求进行认真分析、研究，完全了解其内容，并根据自身的设计、制造、测试和售后服务能力,承诺能为贵公司提供优质循环泵和服务。供方提供方案为多年制造经验总结、并得到众多用户认同的成熟方案。叶轮水力模型（比转数ns=850-1250）为国内先进水平，高效节能，汽蚀性能优良，泵体流道经优化设计，流畅无拐点，有利于介质流动。泵采用慢转速，具有低线速度，对结晶体破损小。泵悬挂式安装，解决了热膨胀应力补偿，泵无基础，无膨胀节。振动小、噪声低、运行平稳。我公司采用的半悬挂安装形式比卧式安装在安装费用上每台泵可省5万元左右。1、计算循环泵轴功率与电机功率（盐液）N1=Q×H×γ×g/η×3600N1—泵轴功率（KW）Q—流量（m3/h）H—扬程（m）γ—介质比重g—重力加速度（m2/S）η—泵效率（%）N=K×N1N—电机额定功率（KW）K—安全富裕系数（取值=1.1-1.3）2、性能参数及选型：设备名称预冷强制循环泵设备位号V0208A/B泵型号ZWXⅡEMD-600A2-660数量2台泵体、叶轮材质316L轴材质40Cr+316L对焊流量（m3/h）3500扬程(m)3～4介质名称含MgSO4、Na2SO4、NaCl的料液工作温度（℃）33～15介质中固含量%～10介质比重(kg/m3）～1300泵转数(rpm）660泵效率(%)70必须汽蚀余量(m)7.0浆体轴功率(kW)70.8～53.2安全富裕系数K1.27～1.69电机型号Y315M-6电机功率（kW）90电压(V)380泵重（Kg）1600泵转向(从泵带轮方向看)顺时针轴承型号NU324一盘7224C两盘皮带规格25N皮带根数4密封形式双端面集装式机械密封设备名称蒸发强制循环泵设备位号P0301A～P0301D泵型号ZWXⅡEMD-700B2-500数量4台泵体、叶轮材质316L轴材质40Cr+316L对焊流量（m3/h）5000扬程(m)3～4介质名称含MgSO4、Na2SO4、NaCl的料液工作温度（℃）～130介质中固含量%～50介质比重(kg/m3）～1600泵转数(rpm）500泵效率(%)70必须汽蚀余量(m)7.5浆体轴功率(kW)124.5～94.4安全富裕系数K1.27～1.69电机型号Y355M-8电机功率（kW）160电压(V)380泵重（Kg）1800泵转向(从泵带轮方向看)顺时针轴承型号NU228一盘31328两盘皮带规格25N皮带根数6密封形式双端面集装式机械密封设备名称蒸发强制循环泵设备位号P0403～P0406泵型号ZWXⅡEMD-800A1-550数量4台泵体、叶轮材质316L轴材质40Cr+316L对焊流量（m3/h）6000扬程(m)3～4介质名称含MgSO4、Na2SO4、NaCl的料液工作温度（℃）～131介质中固含量%～10介质比重(kg/m3）～130
