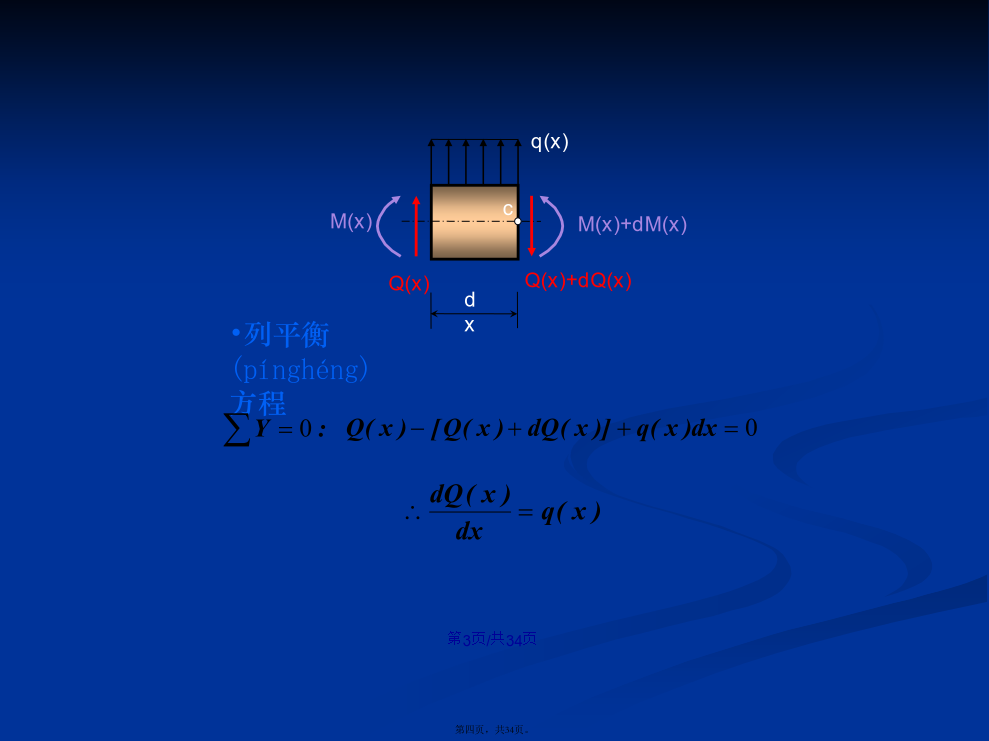

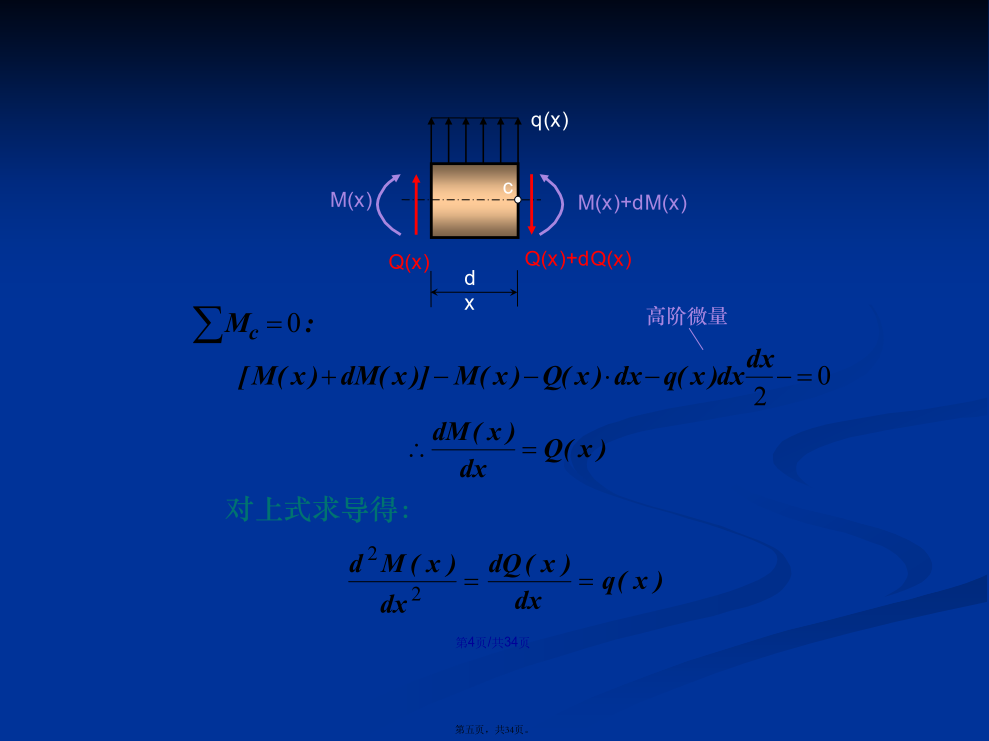

会计学3.梁内力的简便求法：确定M(x)、Q(x)、q(x)的联系，正确、方便(fāngbiàn)画出内力图。列平衡(pínghéng)方程对上式求导得：归纳内力图画法：例:求下列各梁的剪力弯矩图。解：（1）支反力解：（1）支反力（1）q=0，Q=常数，为一水平线。M为x的一次函数，是一条斜直线。（计算特殊点按x顺序连直线）（2）q=常数时，Q为x的一次函数，是一条斜直线。M为x的二次函数，是一条抛物线（附加中间的特殊点值，用三点连抛物线）。（3）若均布载荷向下，剪力图曲线的斜率为负，为一向右下倾斜的直线。此时弯矩图曲线的开口向下，具有极大值，极值点位于剪力Q为零的截面。（4）集中(jízhōng)力使剪力图突变，集中(jízhōng)力偶矩使弯矩图突变。（突变值等于集中(jízhōng)力或集中(jízhōng)力偶矩的值）习题课堂练习1.4.5.检查下列剪力弯矩图是否正确刚架：由两根或两根以上(yǐshàng)的杆件组成的并在连接处采用刚性连接的结构。特点：在刚结点处，1)各杆段不能发生相对移动，和相对转动。保持角度不变。2)因为刚结点约束杆端相对转动，所以能承受(chéngshòu)和传递弯矩。(与铰相反)3)有消减结构中弯矩的峰值的作用。刚架内力图例：作刚架的内力图<1>取整体(zhěngtǐ)为隔离体，由平衡条件：<2>作弯矩图：DE杆：DE段受均布载荷，产生弯矩，为二次抛物线。例题：求做图示刚架的内力图例题：求做图示刚架的内力图例题：等截面折杆ABC的A端固定在墙上,自由端承受(chéngshòu)集中力F=20kN.设L1=2m,L2=1m,θ1=450,θ2=900,试作折杆的剪力和弯矩图C本章(běnzhānɡ)结束
