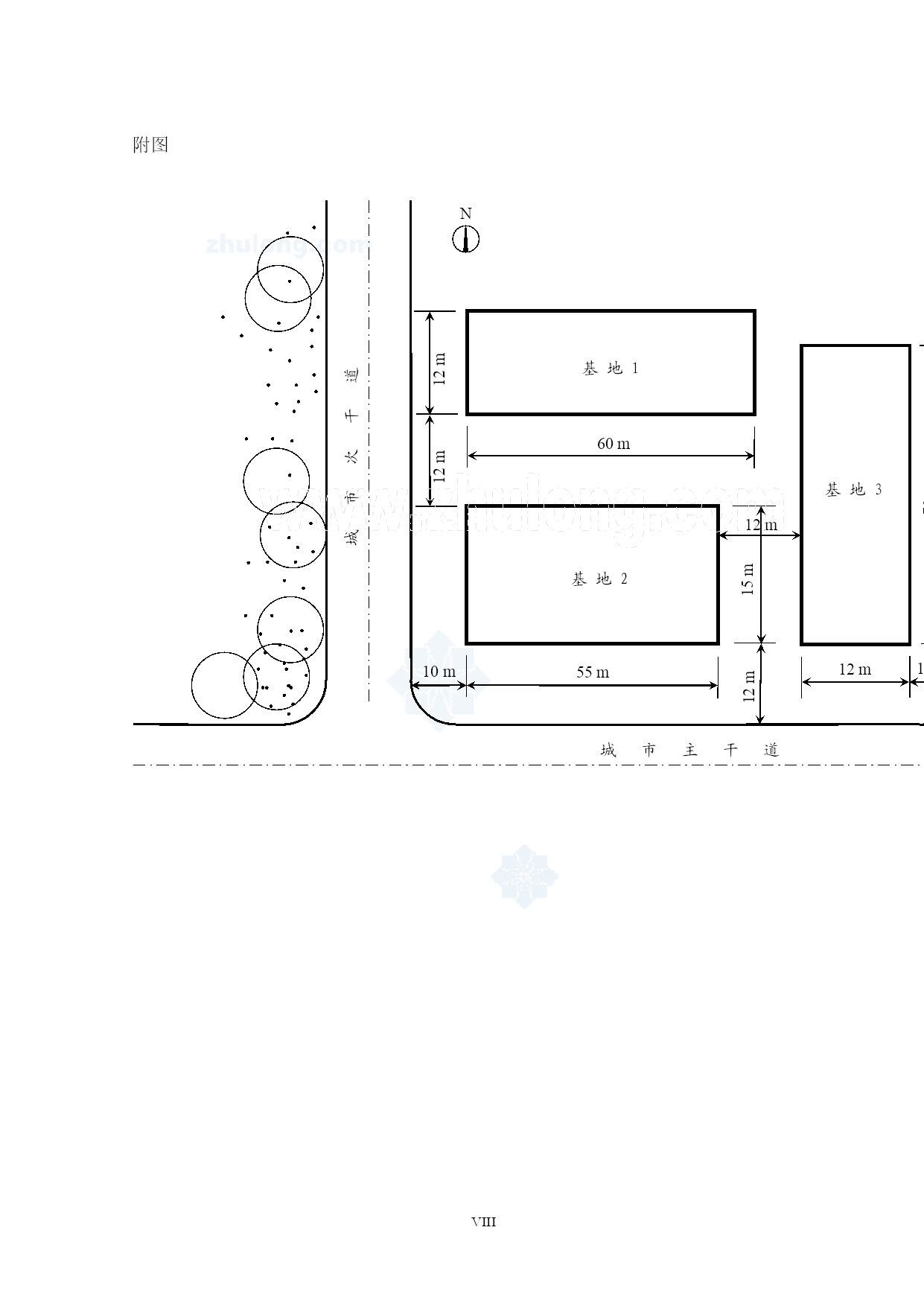

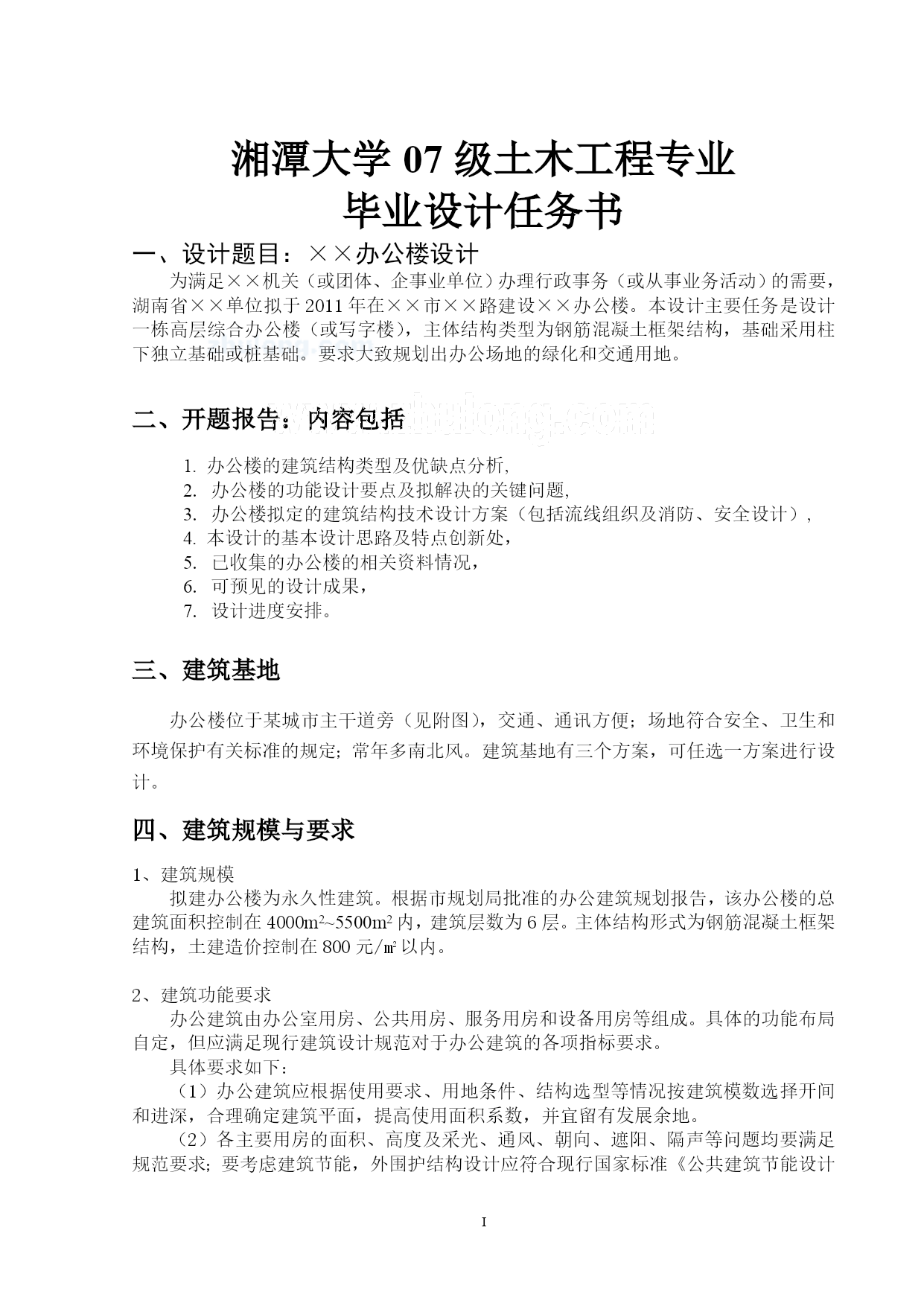

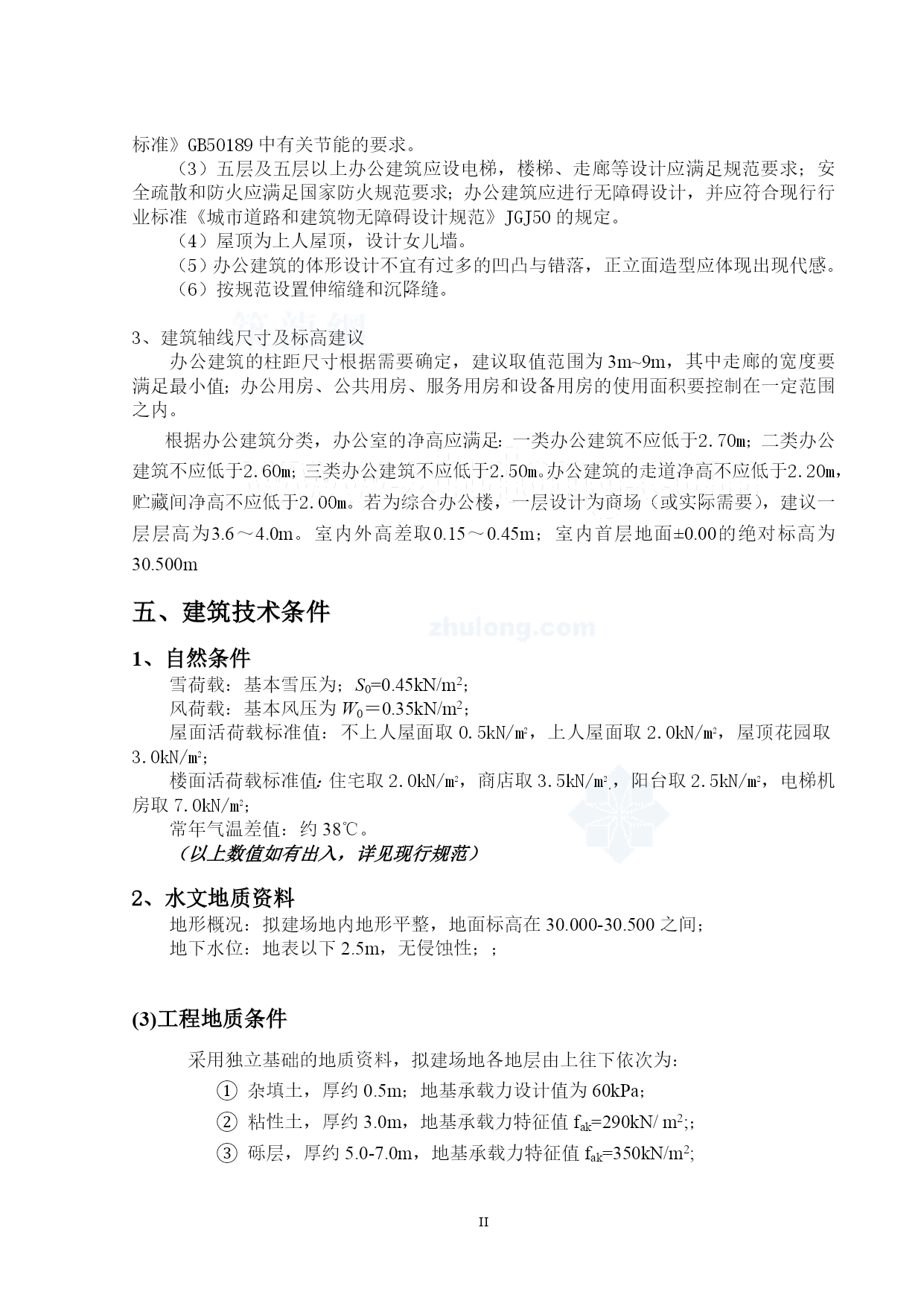

PAGE4PAGE5652湘潭大学毕业设计说明书题目：湘潭工业园办公楼学院：土木工程与力学学院专业：土木工程学号：2007801010姓名：周江河指导教师：印长俊完成日期：2011年5月9日湘潭大学07级土木工程专业毕业设计任务书一、设计题目：××办公楼设计为满足××机关（或团体、企事业单位）办理行政事务（或从事业务活动）的需要，湖南省××单位拟于2011年在××市××路建设××办公楼。本设计主要任务是设计一栋高层综合办公楼（或写字楼），主体结构类型为钢筋混凝土框架结构，基础采用柱下独立基础或桩基础。要求大致规划出办公场地的绿化和交通用地。二、开题报告：内容包括1.办公楼的建筑结构类型及优缺点分析,2.办公楼的功能设计要点及拟解决的关键问题,3.办公楼拟定的建筑结构技术设计方案（包括流线组织及消防、安全设计）,4.本设计的基本设计思路及特点创新处，5.已收集的办公楼的相关资料情况，6.可预见的设计成果，7.设计进度安排。三、建筑基地办公楼位于某城市主干道旁（见附图），交通、通讯方便；场地符合安全、卫生和环境保护有关标准的规定；常年多南北风。建筑基地有三个方案，可任选一方案进行设计。四、建筑规模与要求1、建筑规模拟建办公楼为永久性建筑。根据市规划局批准的办公建筑规划报告，该办公楼的总建筑面积控制在4000m2~5500m2内，建筑层数为6层。主体结构形式为钢筋混凝土框架结构，土建造价控制在800元/m2以内。2、建筑功能要求办公建筑由办公室用房、公共用房、服务用房和设备用房等组成。具体的功能布局自定，但应满足现行建筑设计规范对于办公建筑的各项指标要求。具体要求如下：（1）办公建筑应根据使用要求、用地条件、结构选型等情况按建筑模数选择开间和进深，合理确定建筑平面，提高使用面积系数，并宜留有发展余地。（2）各主要用房的面积、高度及采光、通风、朝向、遮阳、隔声等问题均要满足规范要求；要考虑建筑节能，外围护结构设计应符合现行国家标准《公共建筑节能设计标准》GB50189中有关节能的要求。（3）五层及五层以上办公建筑应设电梯，楼梯、走廊等设计应满足规范要求；安全疏散和防火应满足国家防火规范要求；办公建筑应进行无障碍设计，并应符合现行行业标准《城市道路和建筑物无障碍设计规范》JGJ50的规定。（4）屋顶为上人屋顶，设计女儿墙。（5）办公建筑的体形设计不宜有过多的凹凸与错落，正立面造型应体现出现代感。（6）按规范设置伸缩缝和沉降缝。3、建筑轴线尺寸及标高建议办公建筑的柱距尺寸根据需要确定，建议取值范围为3m~9m，其中走廊的宽度要满足最小值；办公用房、公共用房、服务用房和设备用房的使用面积要控制在一定范围之内。根据办公建筑分类，办公室的净高应满足：一类办公建筑不应低于2.70m；二类办公建筑不应低于2.60m；三类办公建筑不应低于2.50m。办公建筑的走道净高不应低于2.20m，贮藏间净高不应低于2.00m。若为综合办公楼，一层设计为商场（或实际需要），建议一层层高为3.6～4.0m。室内外高差取0.15～0.45m；室内首层地面±0.00的绝对标高为30.500m五、建筑技术条件1、自然条件雪荷载：基本雪压为；S0=0.45kN/m2；风荷载：基本风压为W0＝0.35kN/m2；屋面活荷载标准值：不上人屋面取0.5kN/m2，上人屋面取2.0kN/m2，屋顶花园取3.0kN/m2；楼面活荷载标准值：住宅取2.0kN/m2，商店取3.5kN/m2，，阳台取2.5kN/m2，电梯机房取7.0kN/m2；常年气温差值：约38℃。（以上数值如有出入，详见现行规范）2、水文地质资料地形概况：拟建场地内地形平整，地面标高在30.000-30.500之间；地下水位：地表以下2.5m，无侵蚀性；；(3)工程地质条件采用独立基础的地质资料，拟建场地各地层由上往下依次为：①杂填土，厚约0.5m；地基承载力设计值为60kPa；②粘性土，厚约3.0m，地基承载力特征值fak=290kN/m2;；③砾层，厚约5.0-7.0m，地基承载力特征值fak=350kN/m2;钻孔位置和地质剖面图见地质剖面图和钻孔位置平面布置图：采用桩基础的地质资料地下水位类型为潜水，地下水位离地表2.1m，地下水对混凝土没有腐蚀性，建筑地基的土层分布情况和各土层的物理、力学指标见下表：土层编号土层名称层底埋深m层厚m天然重度kN/m2含水量%孔隙比液限指数内聚力kPa内摩擦角º压缩模量MPa地基承载力kPa1杂填土1.51.517.52灰褐色粉质粘土9.88.318.433.00.900.9
