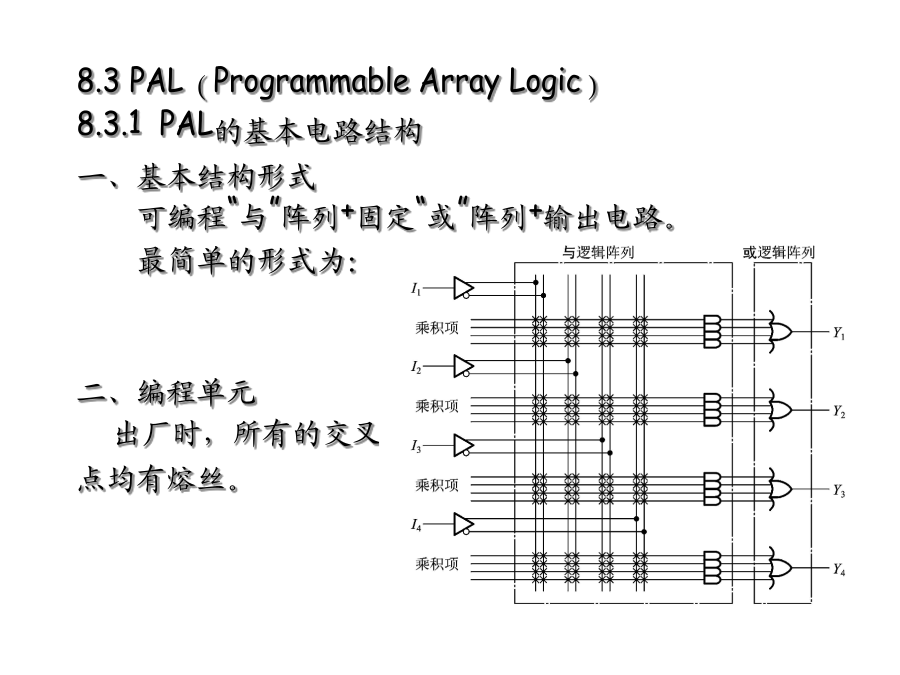

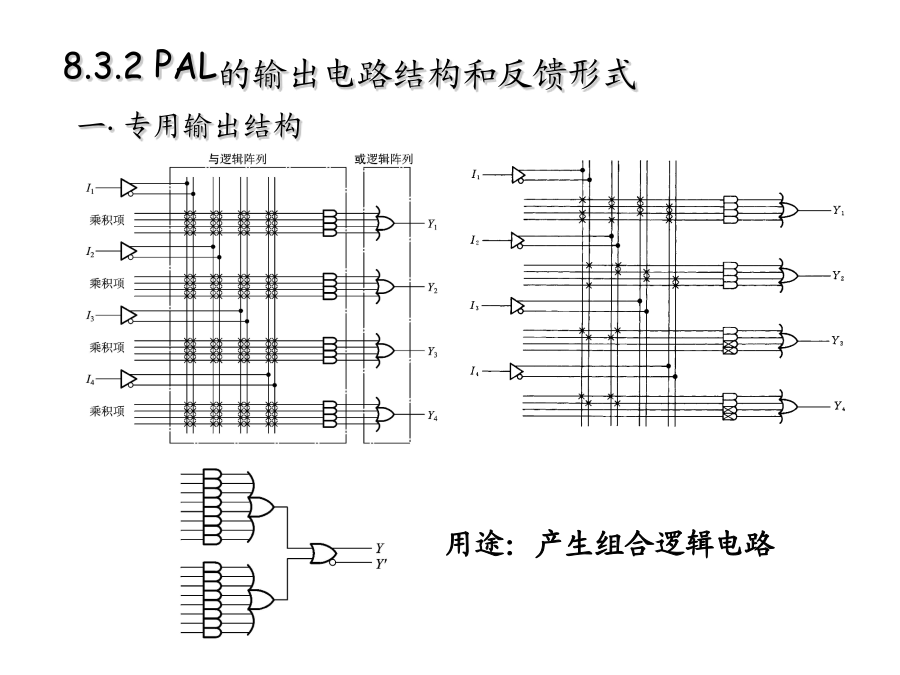

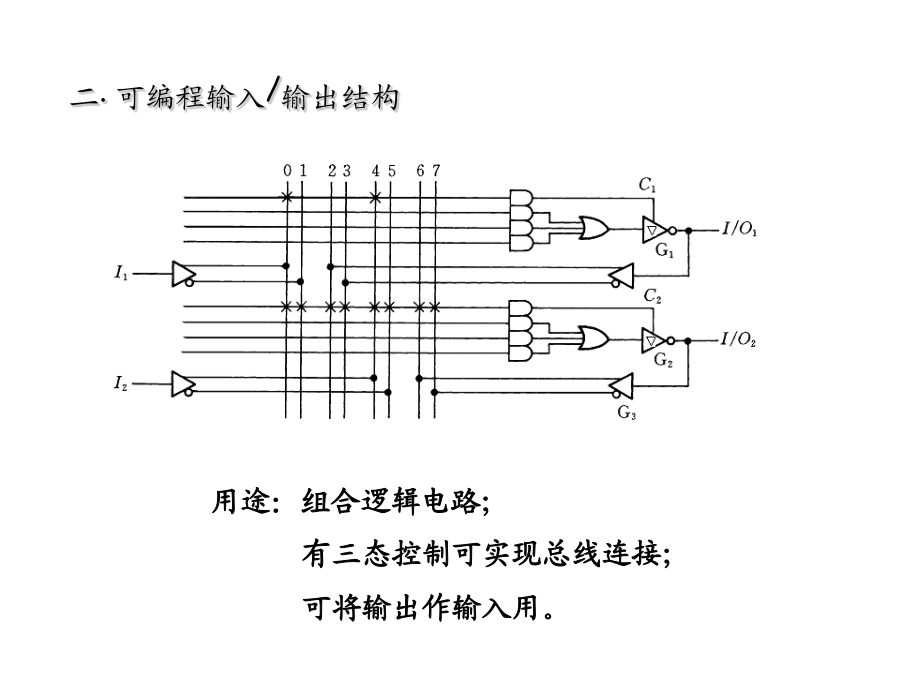

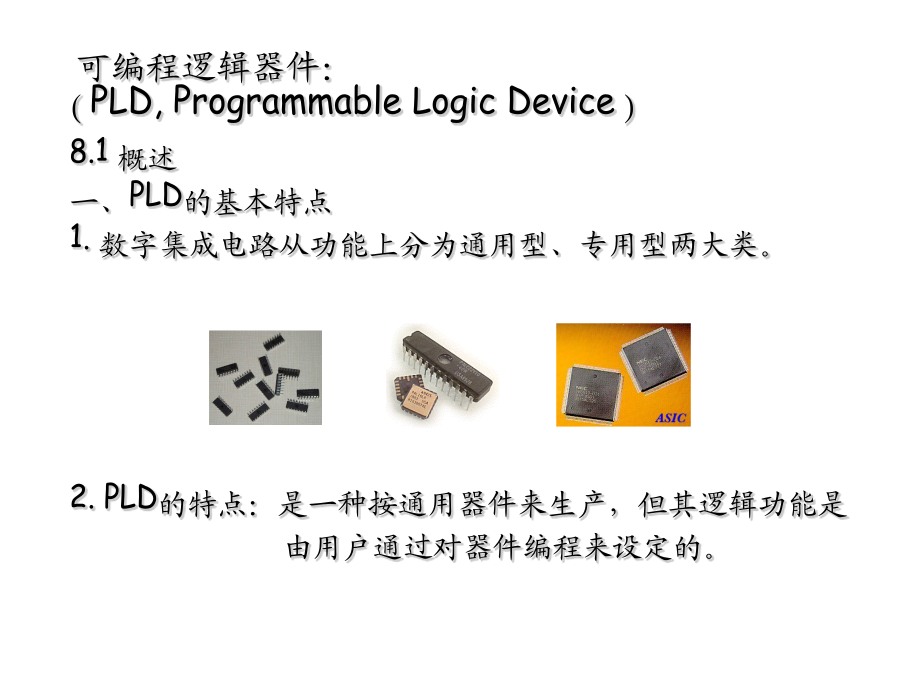

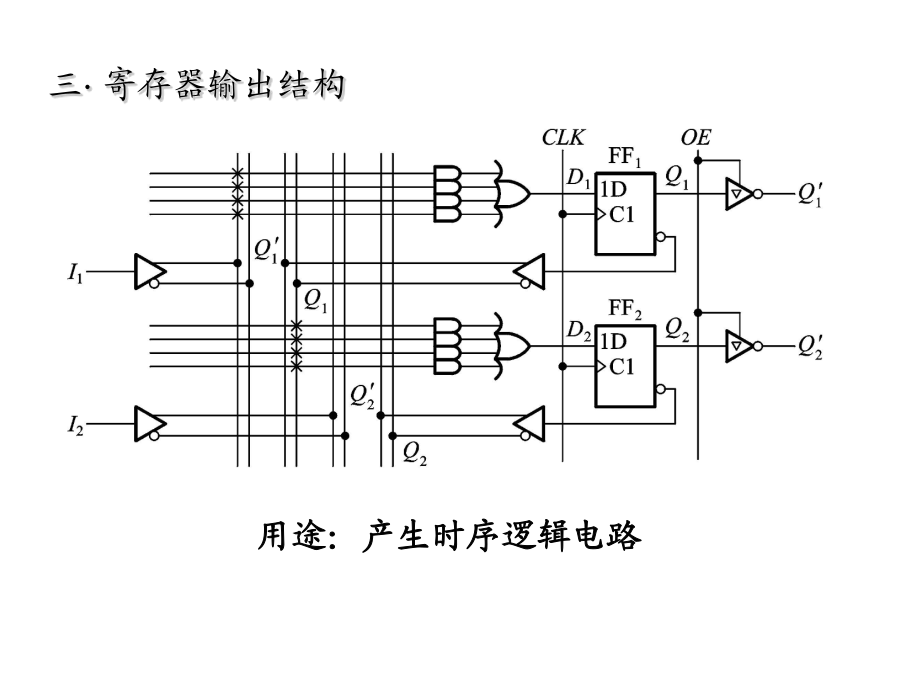

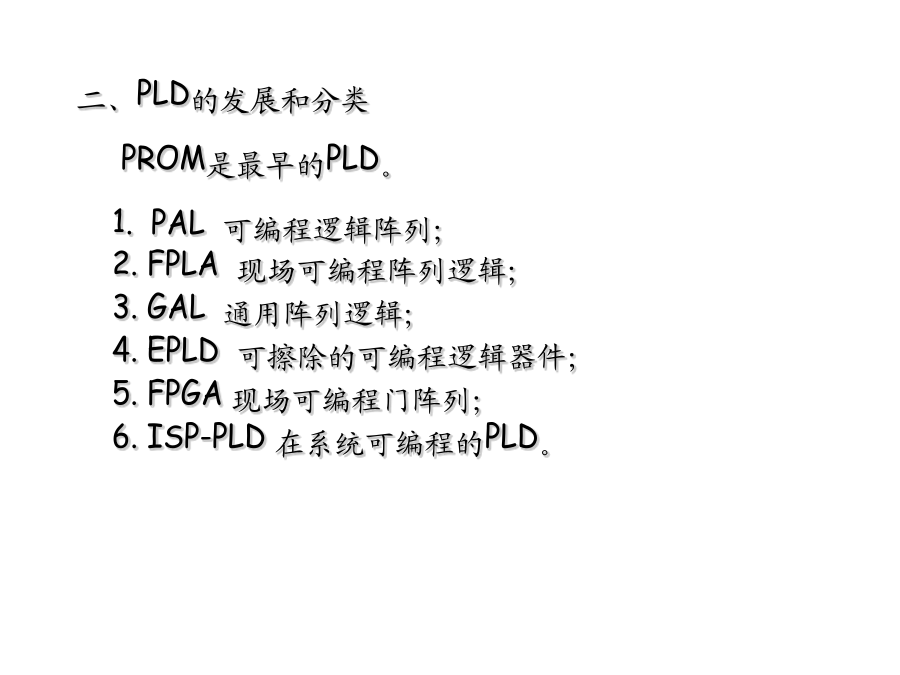

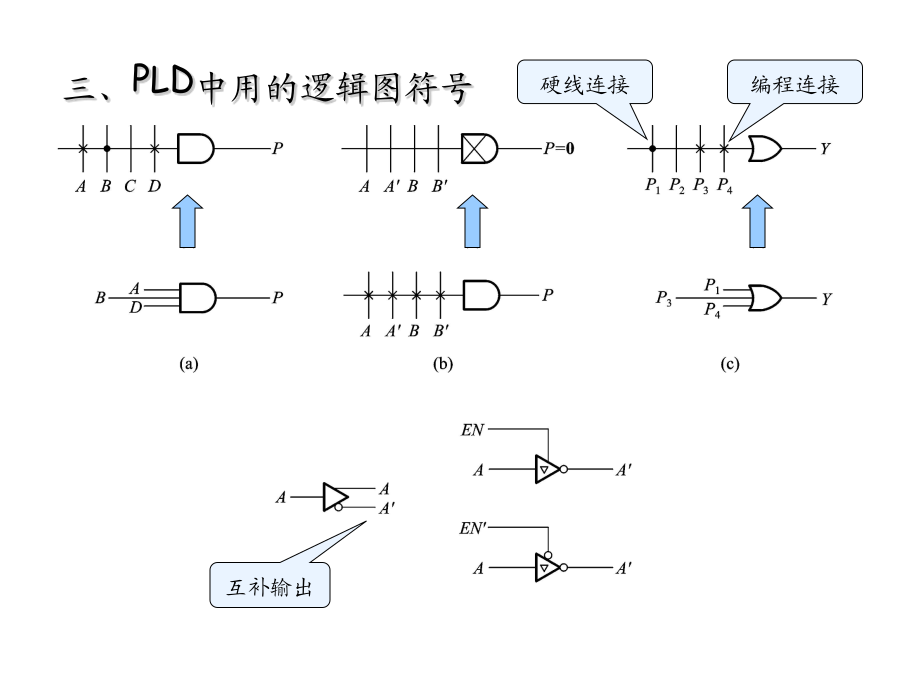

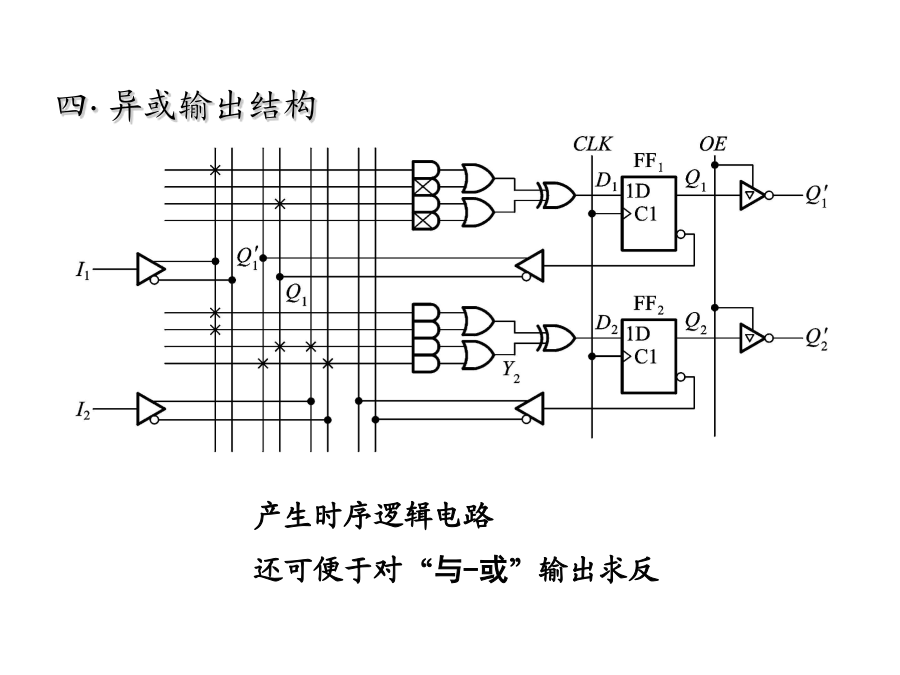

第八章可编程逻辑器件可编程逻辑器件：（PLD,ProgrammableLogicDevice）二、PLD的发展和分类PROM是最早的PLD。1.PAL可编程逻辑阵列；2.FPLA现场可编程阵列逻辑；3.GAL通用阵列逻辑；4.EPLD可擦除的可编程逻辑器件；5.FPGA现场可编程门阵列；6.ISP-PLD在系统可编程的PLD。三、PLD中用的逻辑图符号8.2现场可编程逻辑阵列FPLA8.3PAL（ProgrammableArrayLogic）8.3.1PAL的基本电路结构一、基本结构形式可编程“与”阵列+固定“或”阵列+输出电路。最简单的形式为：二、编程单元出厂时，所有的交叉点均有熔丝。8.3.2PAL的输出电路结构和反馈形式二.可编程输入/输出结构三.寄存器输出结构四.异或输出结构五.运算反馈结构8.3.3PAL的应用举例(自学)8.4通用逻辑阵列GALGAL16V88.4.2OLMC8.4.3GAL的输入和输出特性8.5可擦除的可编程逻辑阵列EPLD8.7现场可编程门阵列FPGA1.IOB2.CLB3.互连资源4.SRAM分布式，每一位触发器控制一个编程点。二、编程数据的装载8.8在系统可编程通用数字开关（ispGDS）8.9PLD的编程二、步骤抽象（系统设计采用Top-Down的设计方法）；选定PLD；选定开发系统；编写源程序（或输入文件）；调试，运行仿真，产生下载文件；下载；测试。isp器件的编程接口（Lattice）
