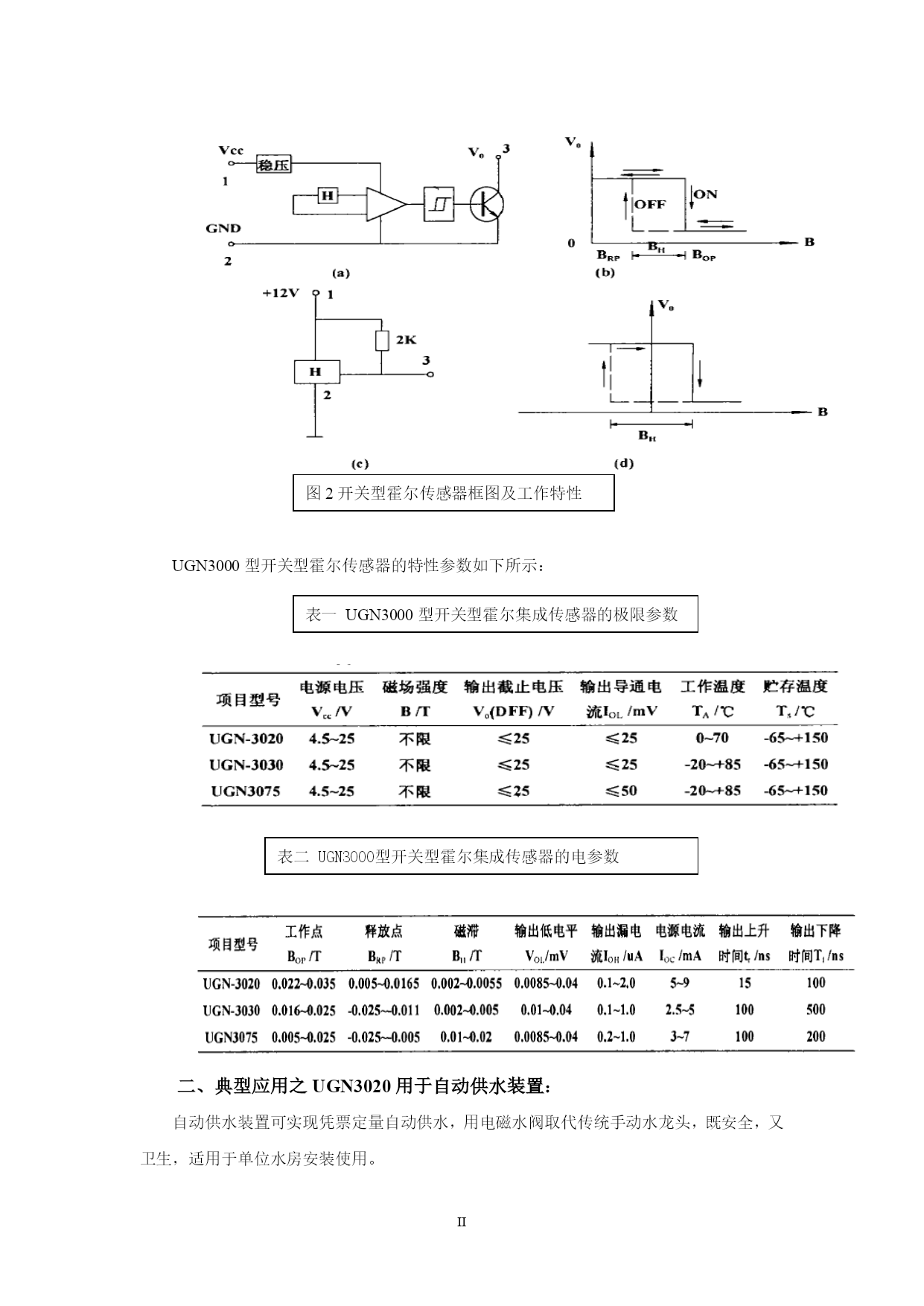

PAGEIII开关型霍尔传感器的特性及应用——之UNG3020用于自动供水装置霍尔集成传感器是将霍尔原件、放大器、斯密特触发器以及输出电路集成在一块芯片上，为用户提供一个简单化的和比较完善的磁敏传感器。其体积小，灵敏度高，传送过程中无抖动现象。且功耗低，温度稳定性好，灵敏度与磁场移动速度无关。集成霍尔传感器分为线性型和开关型两大类。下面介绍开关型霍尔传感器：一、主要特性及参数：常用的霍尔开关集成电路有UGN—3000系列，其外形如图1所示内部框图如图2（a）图1UGN—3000系列传感器所示它由霍尔元件，放大器，斯密特触发器OC门等部分组成工作特性如图2（b）所示，工作电路如图2（c）所示。工作有一定的磁滞，使开关动作更可靠。Bop为工作点“开”的工作强度，Brp为释放点“关”的工作强度。这类器件中典型的有UGN3020,3022等。另外还有一种“锁键型”传感器，如UGN3075/76.当磁场强度超过工作点时，其输出导通，而磁滞撤销后，其输出装态保持不变，必须施加反向磁场并使之超过释放点。才能使其关断，特性如图2（d）所示。图2开关型霍尔传感器框图及工作特性UGN3000型开关型霍尔传感器的特性参数如下所示：表一UGN3000型开关型霍尔集成传感器的极限参数表二UGN3000型开关型霍尔集成传感器的电参数二、典型应用之UGN3020用于自动供水装置：自动供水装置可实现凭票定量自动供水，用电磁水阀取代传统手动水龙头，既安全，又卫生，适用于单位水房安装使用。它主要由磁传感装置，单稳态电路，固态继电器，电源电路及电磁阀等组成。平时，UGN3020受磁铁磁场的作用，其输出端处于低电平，LED1亮，三极管VT截止，由IC1组成单稳态电路处于复位状态。IC1的输出端3脚低电平内部将C2短路，LED2不发光。SSR因无控制电流而处于截止状态，电磁阀Y无电而关闭，水龙头不出水。当取水者将铁制水票（卡）投入专门的投票口时，铁制取水将磁铁的磁力线短路。此时UGN3020处于高电平脉冲，IC1进入暂稳态。IC1引脚输出高电平，LED2发光，SSR导通，电磁阀Y得电防水。同时C2充电，当充点值大于2/3VDD时，电磁阀关闭，水龙头自动停止出水，电路恢复到常态。图3自动凭票（卡）供水装置的电路每次供水时间，即单稳态电路每次进入暂稳态的时间长短，可由公式T=1．1C2(R4+Rpo)来计算，调节Rp阻值，可使T在3S~20S范围内变化。C1，C3为交流旁路电容，主要用于消除各种杂波干扰对单稳态电路造成的误触发，使整个控制电路性能稳定可靠。与霍尔传感器配合使用的小磁铁，可用一块约为10*10*15mmE3的永久磁铁即可。参考文献：梁森·自动检测与转换电路【IM】·北京：机械工业出版社，2002．5．黄继昌·传感器工作原理及应用电路【M】京：人民邮电出版社.何希才•传感器及其应用【M】北京：国防工业出版社，2001．5赵负图•传感器集成电路手册【M】京：化学工业出版社2002．4．
