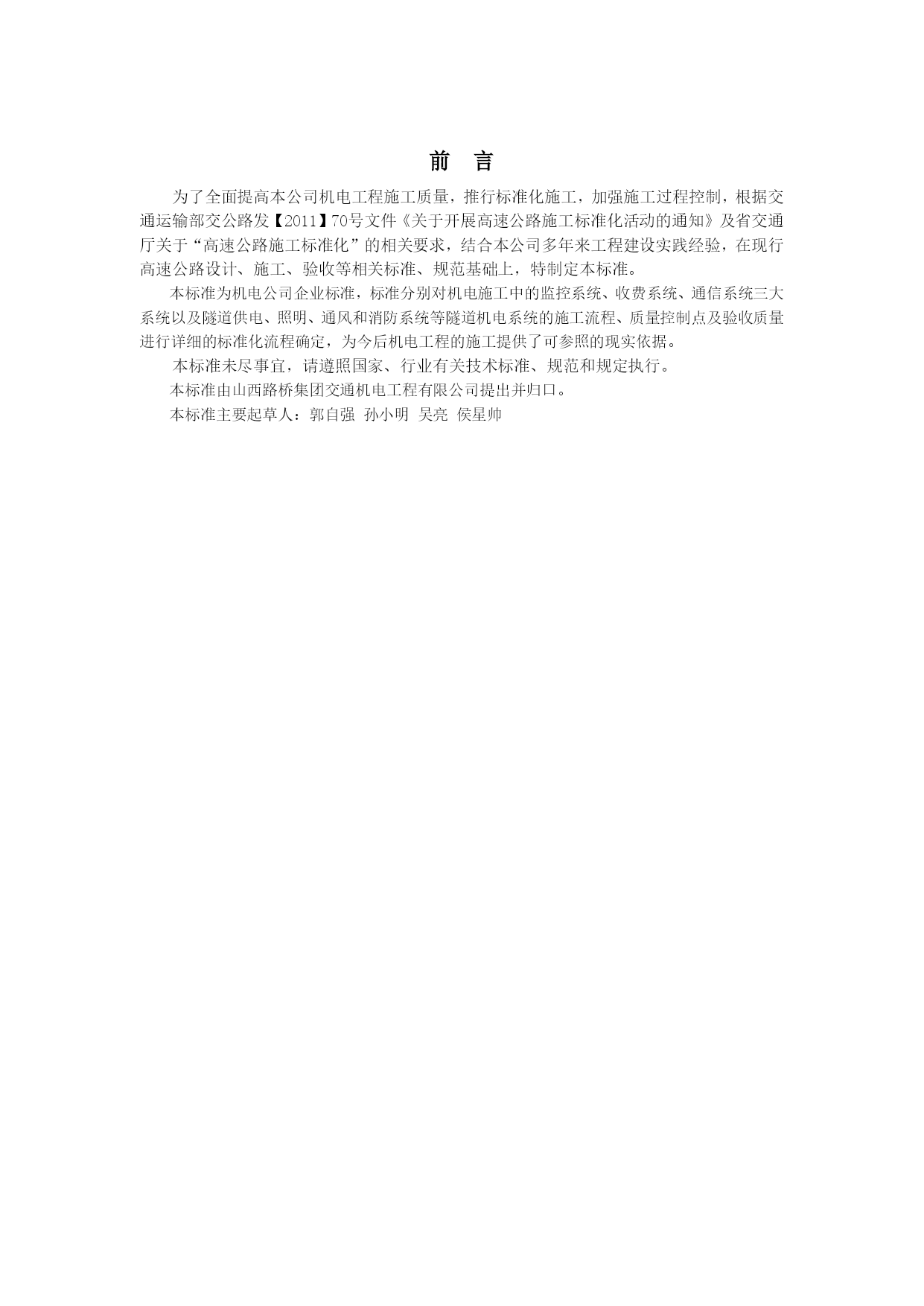

高速公路机电工程施工标准化指南山西路桥集团交通机电工程有限公司2014年1月前 言为了全面提高本公司机电工程施工质量，推行标准化施工，加强施工过程控制，根据交通运输部交公路发【2011】70号文件《关于开展高速公路施工标准化活动的通知》及省交通厅关于“高速公路施工标准化”的相关要求，结合本公司多年来工程建设实践经验，在现行高速公路设计、施工、验收等相关标准、规范基础上，特制定本标准。本标准为机电公司企业标准，标准分别对机电施工中的监控系统、收费系统、通信系统三大系统以及隧道供电、照明、通风和消防系统等隧道机电系统的施工流程、质量控制点及验收质量进行详细的标准化流程确定，为今后机电工程的施工提供了可参照的现实依据。本标准未尽事宜，请遵照国家、行业有关技术标准、规范和规定执行。本标准由山西路桥集团交通机电工程有限公司提出并归口。本标准主要起草人：郭自强孙小明吴亮侯星帅编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE-62-页共NUMPAGES63页第PAGE\*MERGEFORMAT-62-页共NUMPAGES\*MERGEFORMAT63页1、适用范围此指南适用于我公司新建及在建高速公路的机电工程项目，是为机电施工人员及相关管理人员提供的一项有一定指导作用的参考文本。2、编制依据国家、交通主管部门发布的与工地建设相关的文件、标准、规范、规程和指南。山西省颁布施行的有关施工管理文件和规定。3、总则目前，我省高速公路建设发展迅速，高速公路机电工程建设施工技术和管理水平有了长足的进步，工程质量和工艺控制流程也得到了很大提高。但由于对机电施工工序和关键控制点要求不明确，缺乏相应的指标规范，导致施工过程控制的能力不足，施工过程存在一定的无序且质量通病未得到有效遏制。推行标准化施工，加强施工过程控制是现阶段高速公路建设质量取得新进步的必由之路和根本保证，也是上级部门及施工相关方对施工质量检查、评价、控制的一个重要标尺。4、施工准备阶段4.1一般要求4.1.1在机电工程施工开工前，项目部技术人员在全面理解设计要求和做好设计技术交底的基础上，进行现场调查和核对后，根据设计要求、合同文件和现场的实际情况，编制切实可行的实施性施工组织设计，并按规定报批。报批流程：公司工程部→项目部技术总工→集团工程部（如需要）→监理工程师。4.1.2在开工前，项目部按照机电公司《三标一体管理手册》建立健全质量、环保、安全管理体系和质量检测体系，并对各类施工班组、施工人员进行岗前培训和技术、安全交底。4.2人员组织4.2.1工程开工后，按照施工组织设计要求的技术人员及主要施工人员及时进场。4.2.2进场后，根据合同工期合理安排机电专业施工队陆续进场，并根据工程需要组建土建专业施工队；编制劳务用工计划，确保特殊季节（农忙、节假日等）劳务人员数量。4.2.3施工队伍的特种作业人员必须具有劳动部门颁发的有效的特种作业许可证书。4.2.4项目部应及时统计劳务人员基本信息，及时与工程所在地公安机关、劳动部门沟通办理相关手续。4.2.5定期对劳务人员进行安全教育，按时对劳务人员发放劳保用品，并及时作好记录。4.2.6按时对劳务人员工资进行结算，不拖欠农民工工资。4.2.7机电工程的施工路线长、与土建、房建、绿化、交通工程的交叉施工较多，要求机电施工人员必须经过上岗前的安全生产教育，应备有各个工种安全生产手册或须知，并做到每个施工人员人手一册，作好发放记录。4.2.8施工现场入口及危险作业部位应设置必要的提示、警示等各种安全防范标志，避免可能发生的意外伤害，必要时现场安全人员在岗。4.3主要设备及管理4.3.1机电施工主要设备配备按照施工机具需要量计划，组织施工机具进场，根据施工总平面图将施工机具安置在规定的地点或仓库。对于固定的机具要进行就位、搭棚、接电源、保养和调试等工作。对所有施工机具都必须在开工之前进行检查和试运转。1）土建设备：砂浆拌合运输设备，砂浆振动棒、强夯机，挖掘机、装载机、自卸汽车。2）光缆铺设设备：量码器、管道疏通器。3）仪器仪表：光功率计/光源、光时域反射仪、误码仪、音频信号发生器、SDH综合测试仪、音频性能分析仪、声压计、数据通信测试分析仪、PCM综合测试仪、综合布线认证分析仪、计算机网络分析仪、秒表、低速数据测试仪、脉冲数字线路故障测试器、视频分析仪/信号源、色彩色差计、雷达测速器、数字式功率计、风速仪、闭路电视测试仪、远红外线湿度测试仪、轻便气象综合测试仪、交流电源分析仪、绝缘电阻测试仪、耐压强度测试仪、数字式地阻仪、直流高压发生器、钳流表、照度测试仪、经纬仪、亮度计、电缆故障测试仪
