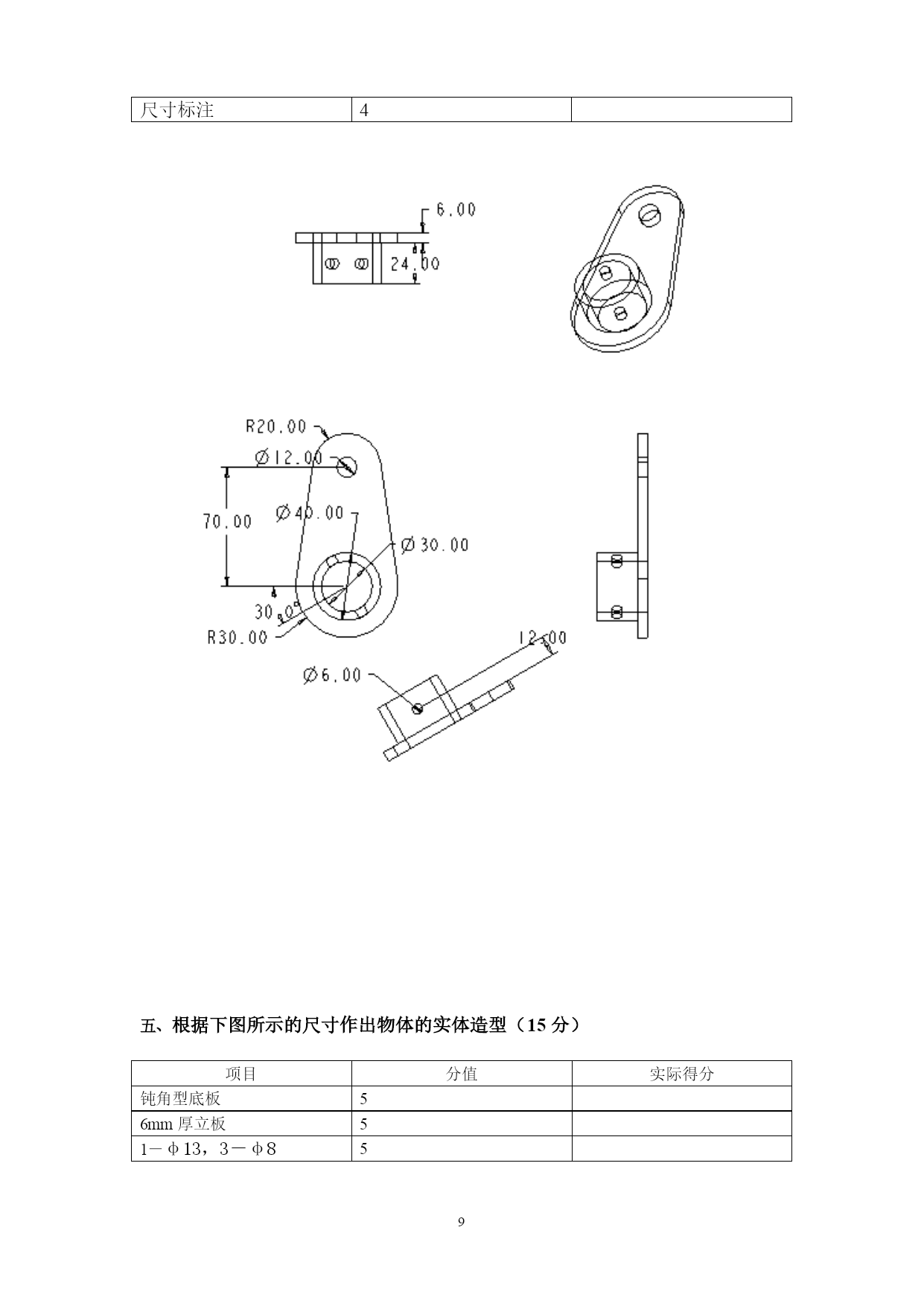

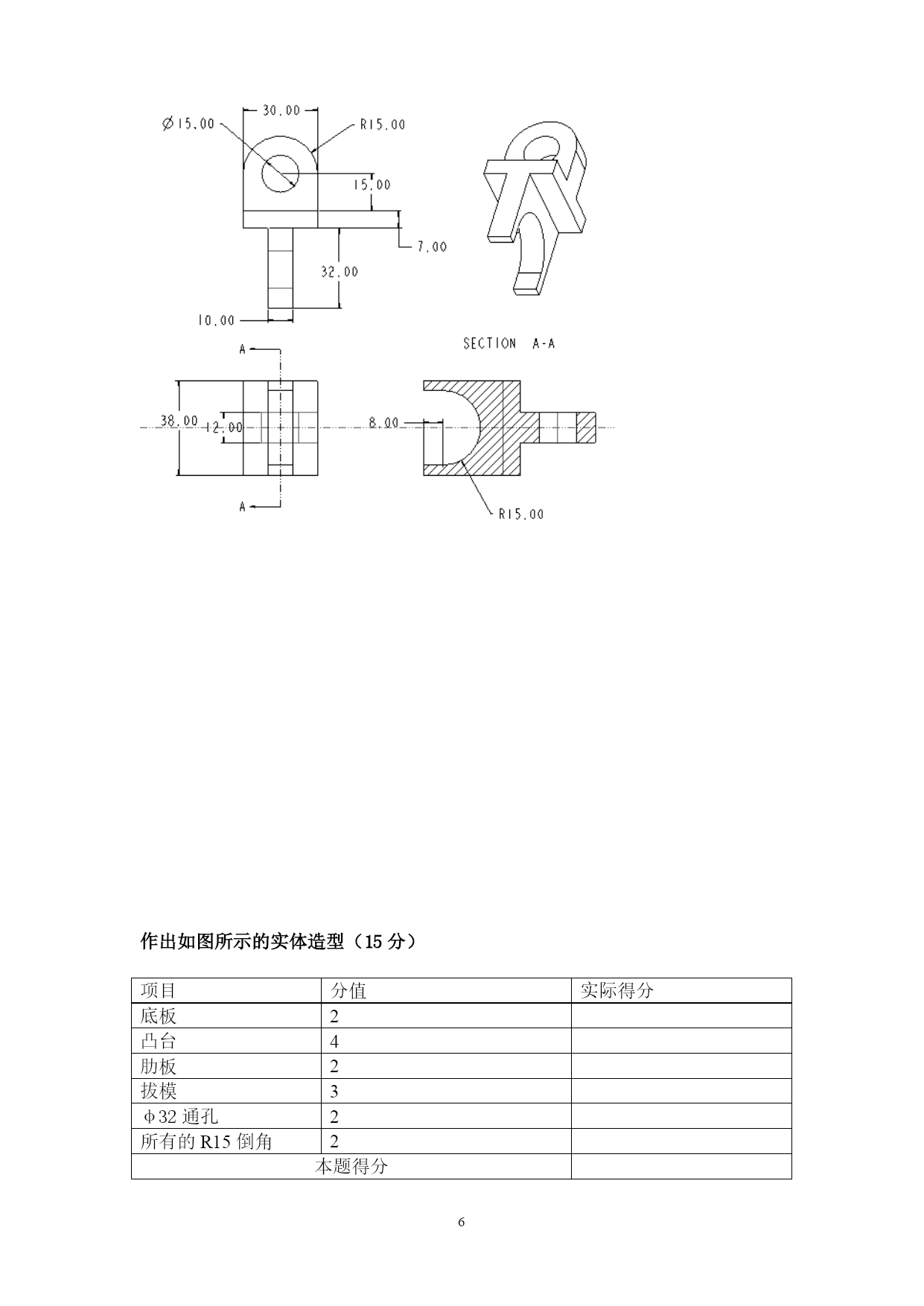

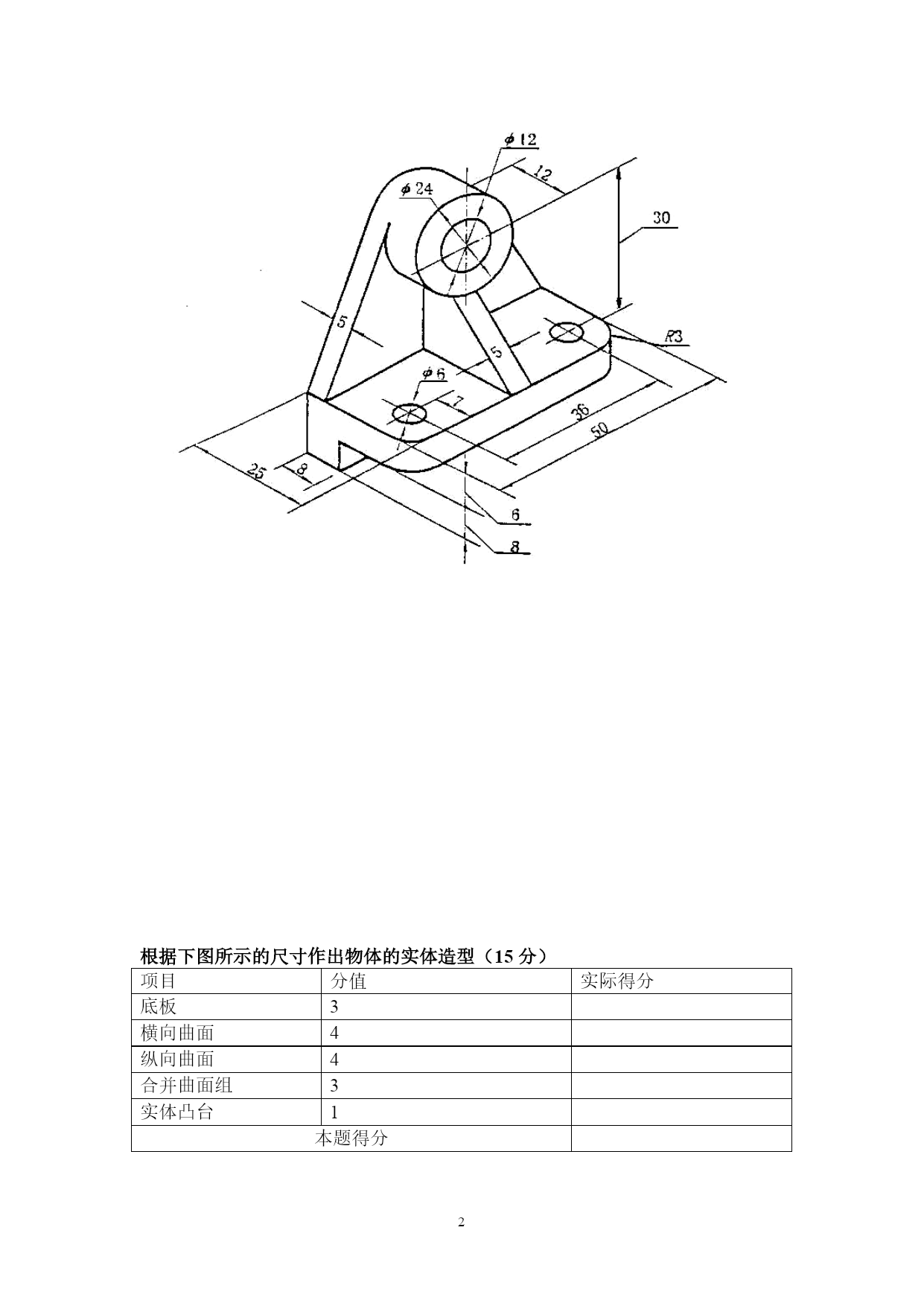

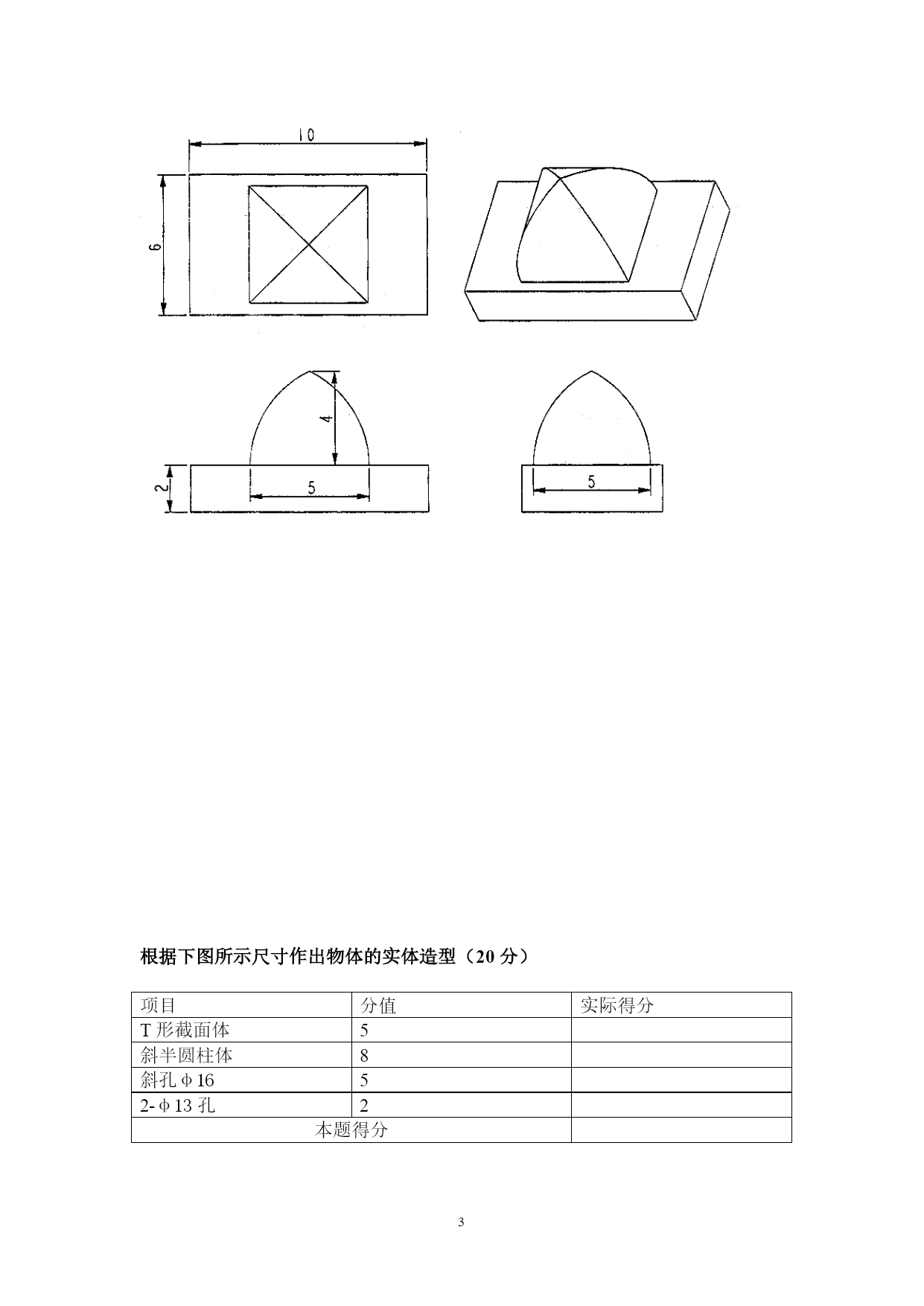

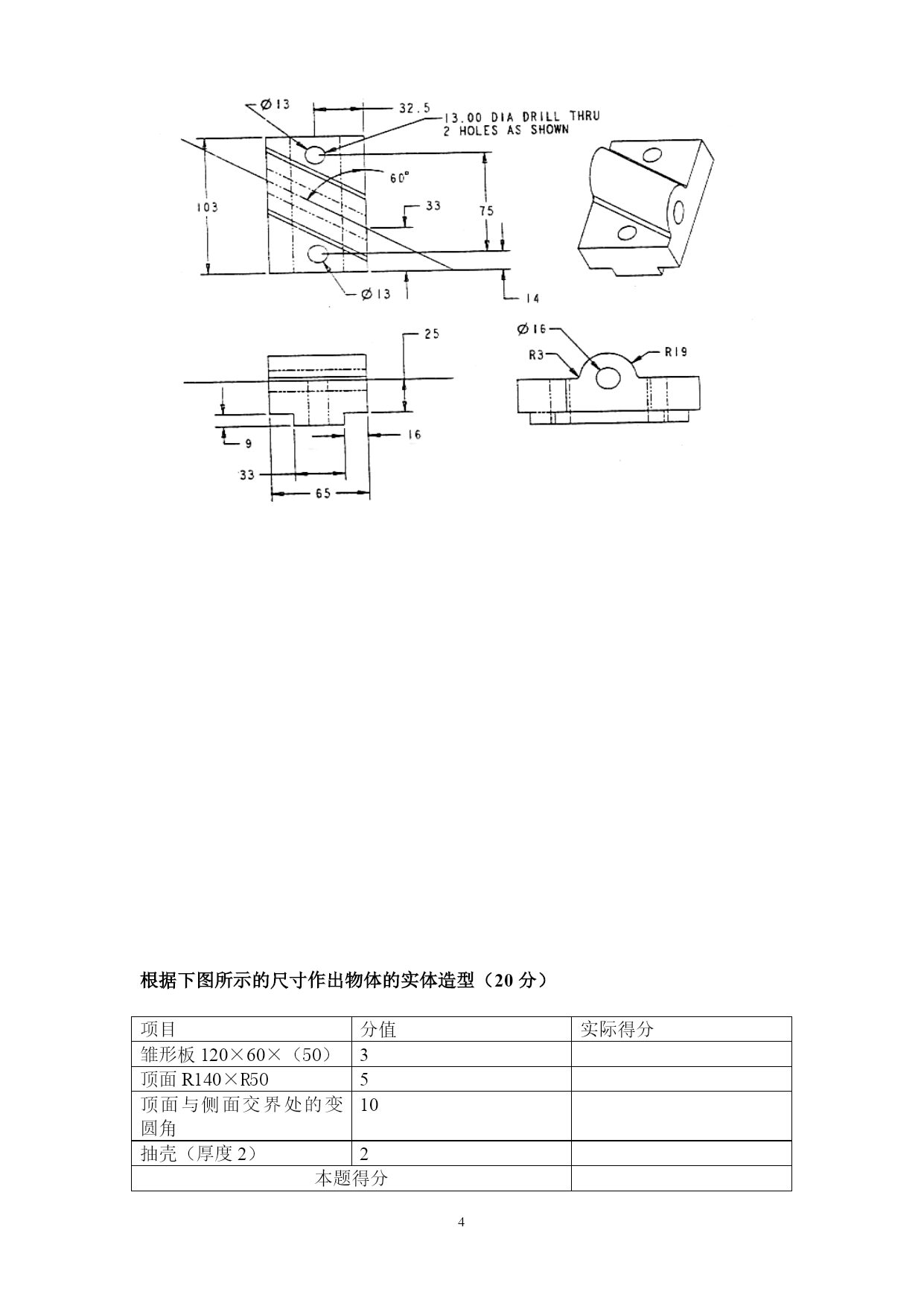

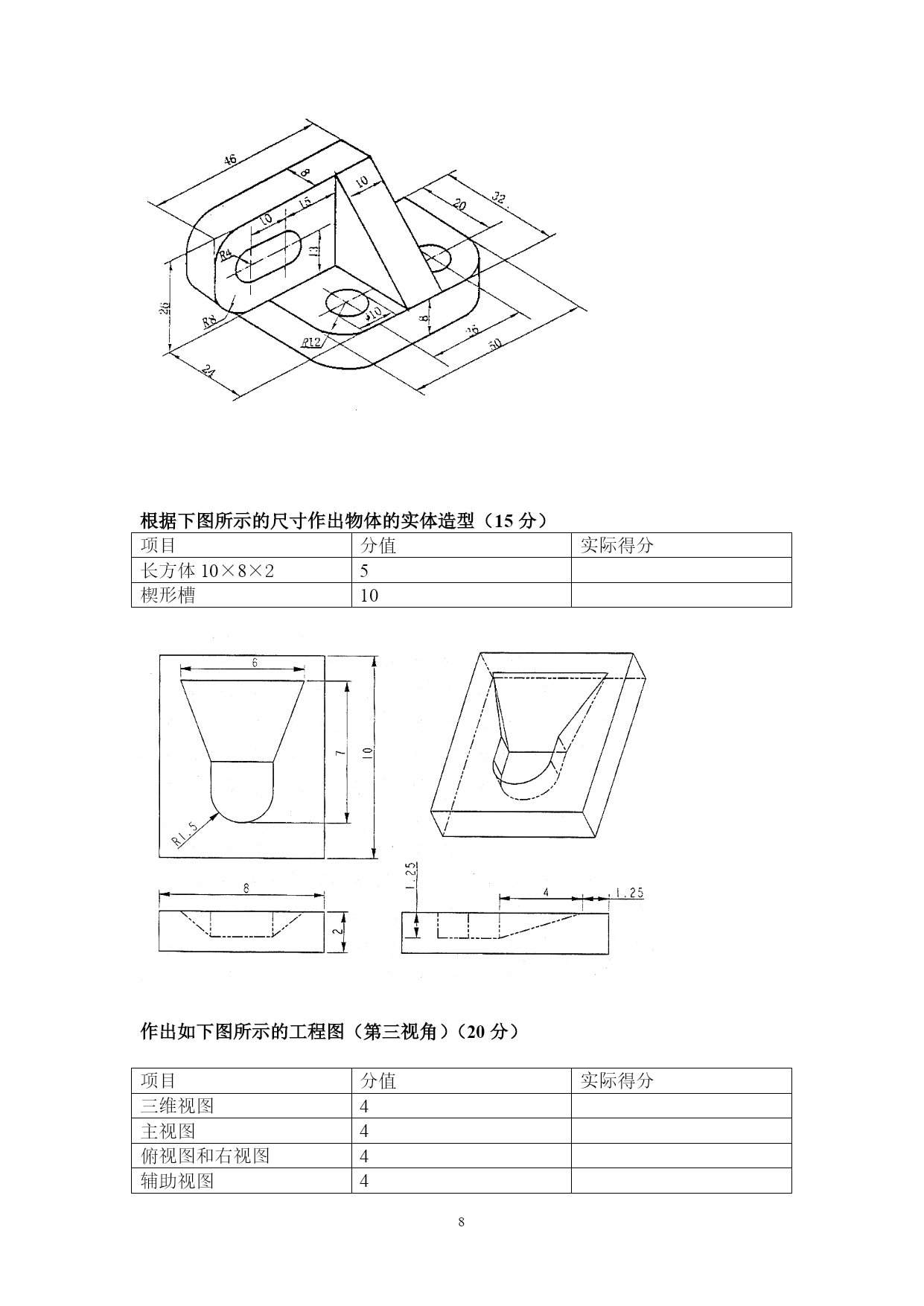

35根据下图所示的尺寸作出物体的实体造型（15分）项目分值实际得分台阶形底板3φ24×12圆柱25mm厚立板35mm厚肋板31-φ12，2-φ632－R3倒角1本题得分根据下图所示的尺寸作出物体的实体造型（15分）项目分值实际得分底板3横向曲面4纵向曲面4合并曲面组3实体凸台1本题得分根据下图所示尺寸作出物体的实体造型（20分）项目分值实际得分T形截面体5斜半圆柱体8斜孔φ1652-φ13孔2本题得分根据下图所示的尺寸作出物体的实体造型（20分）项目分值实际得分雏形板120×60×（50）3顶面R140×R505顶面与侧面交界处的变圆角10抽壳（厚度2）2本题得分作出如下图所示的工程图（15分）项目分值实际得分三维视图3主视图（左下）2俯视图（左上）2右视图（剖视图）3尺寸标注5本题得分作出如图所示的实体造型（15分）项目分值实际得分底板2凸台4肋板2拔模3φ32通孔2所有的R15倒角2本题得分根据下图所示的尺寸作出物体的实体造型（15分）项目分值实际得分底板50×323立板46×263长槽210mm厚肋板32-φ10两孔，中心距为264根据下图所示的尺寸作出物体的实体造型（15分）项目分值实际得分长方体10×8×25楔形槽10作出如下图所示的工程图（第三视角）（20分）项目分值实际得分三维视图4主视图4俯视图和右视图4辅助视图4尺寸标注4五、根据下图所示的尺寸作出物体的实体造型（15分）项目分值实际得分钝角型底板56mm厚立板51－φ13，3－φ85根据下图所示的尺寸作出物体的实体造型和工程图（20分）项目分值实际得分实体造型7轴测图2主视图（左中）2俯视图（左上）1辅助视图（全剖）3尺寸标注5注：采用第三视角根据下图所示的尺寸作出物体的实体造型（15分）项目分值实际得分底板5上部分造型10作出如下图所示的工程图（18分）项目分值实际得分实体造型7轴测图1主视图（左下）2辅助视图一（左上）2辅助视图二（中上）2尺寸标注4注：采用第三视角根据图（a）所示的两条轨迹线、截面尺寸及关系式（sd4=2*sin(trajpar*360)+3）做出如图（b）所示的实体造型。（15分）项目分值实际得分基准图形特征7实际实体8注：R14圆弧靠近操作者一端的切线与原点轨迹线（图a上标有尺寸12的直线）平行。(b)根据下图所示的尺寸作出物体的实体造型（17分）项目分值实际得分底板5圆柱体22-φ15孔2两个R9的小支板426×18开口2底板上的两个φ30小凸台2做出如下所示的工程图（15分）本题得分______________项目分值实际得分实体造型[注]5主视图（左下）2右视图（右下）2俯视图（左上）2立体图1尺寸标注3[注]图中的六棱柱槽为正六棱柱根据下图所示的尺寸做出物体的实体造型（15分）本题得分______________项目分值实际得分80×40的底板24-φ8孔2φ30×35圆柱2φ15通孔1宽8深5的槽22-厚8的筋22-φ6垂直通孔2底板4-R8倒圆角2根据下图所示的尺寸做出物体的实体造型（15分）本题得分______________项目分值实际得分72×36的底板2底板上的槽3φ28×34圆柱2φ14通孔2背面厚6的筋3侧面厚8的筋3做出如下所示的工程图（20分）本题得分______________项目分值实际得分实体造型6主视图（左下）2右视图（右下）[注]3俯视图（左上）2详细视图2立体图1尺寸标注4[注]右视图为阶梯剖视图。做出如下所示的工程图（15分）本题得分______________项目分值实际得分实体造型[注]5主视图（左下）2右视图（右下）2俯视图（左上）2立体图1尺寸标注3[注]该造型为对称型根据下图所示的尺寸作出物体的实体造型（20分）本题得分______________项目分值实际得分60×60底座4底座4-R8倒圆角4扫描特征[注]5底座上R6的伸出项3φ64顶板4[注]扫描轨迹为45度R100圆弧，圆弧在最低点切线
