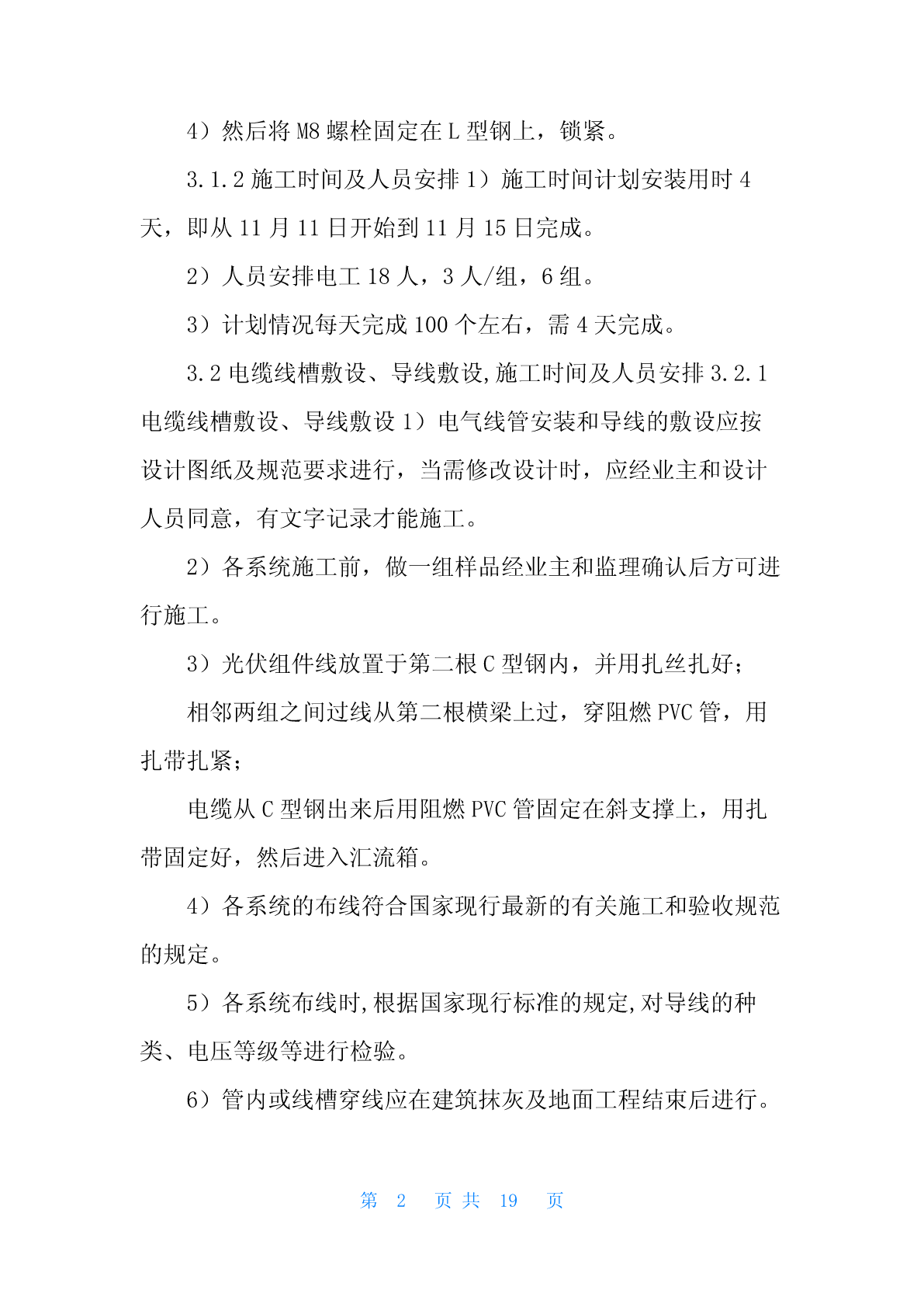

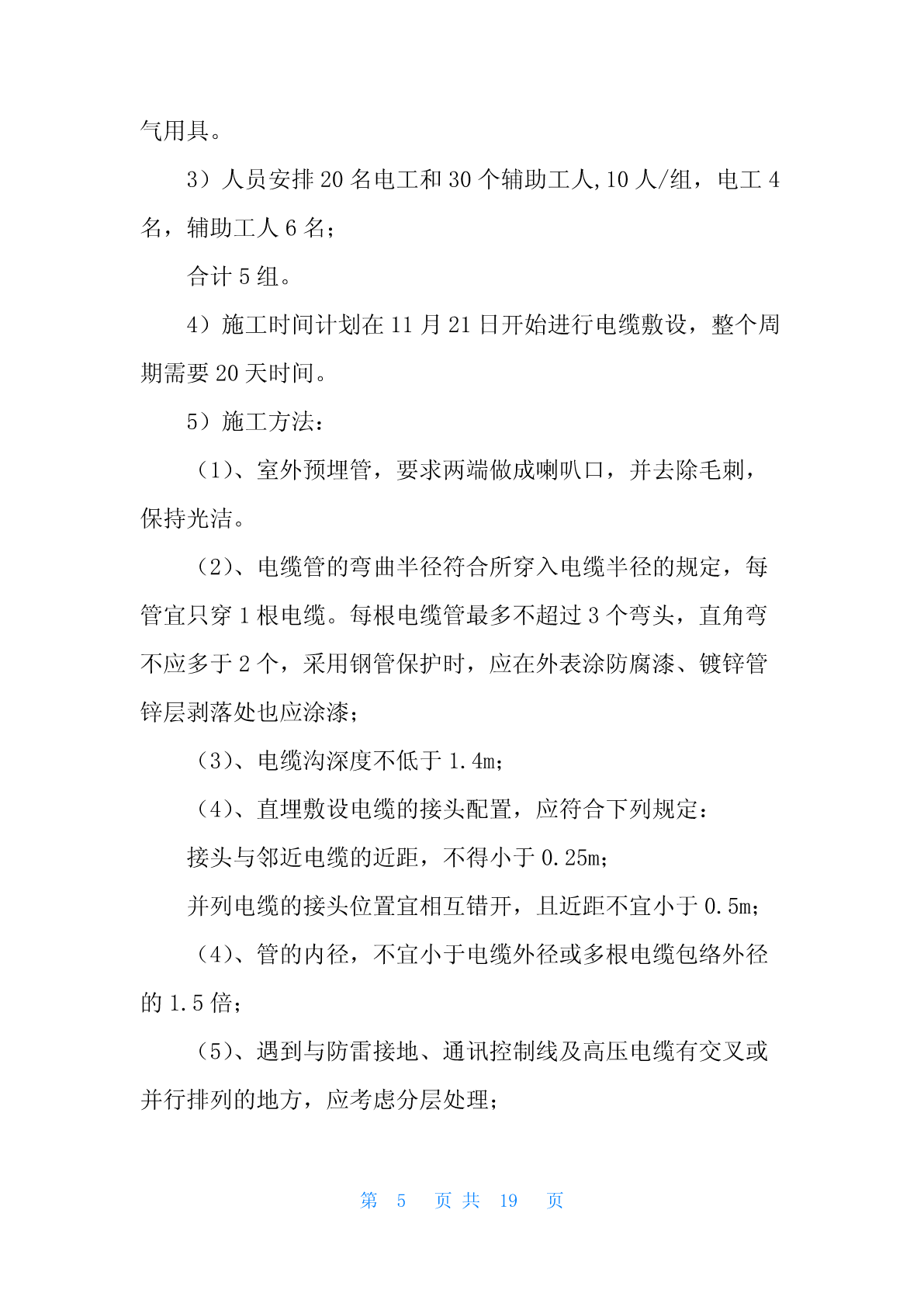

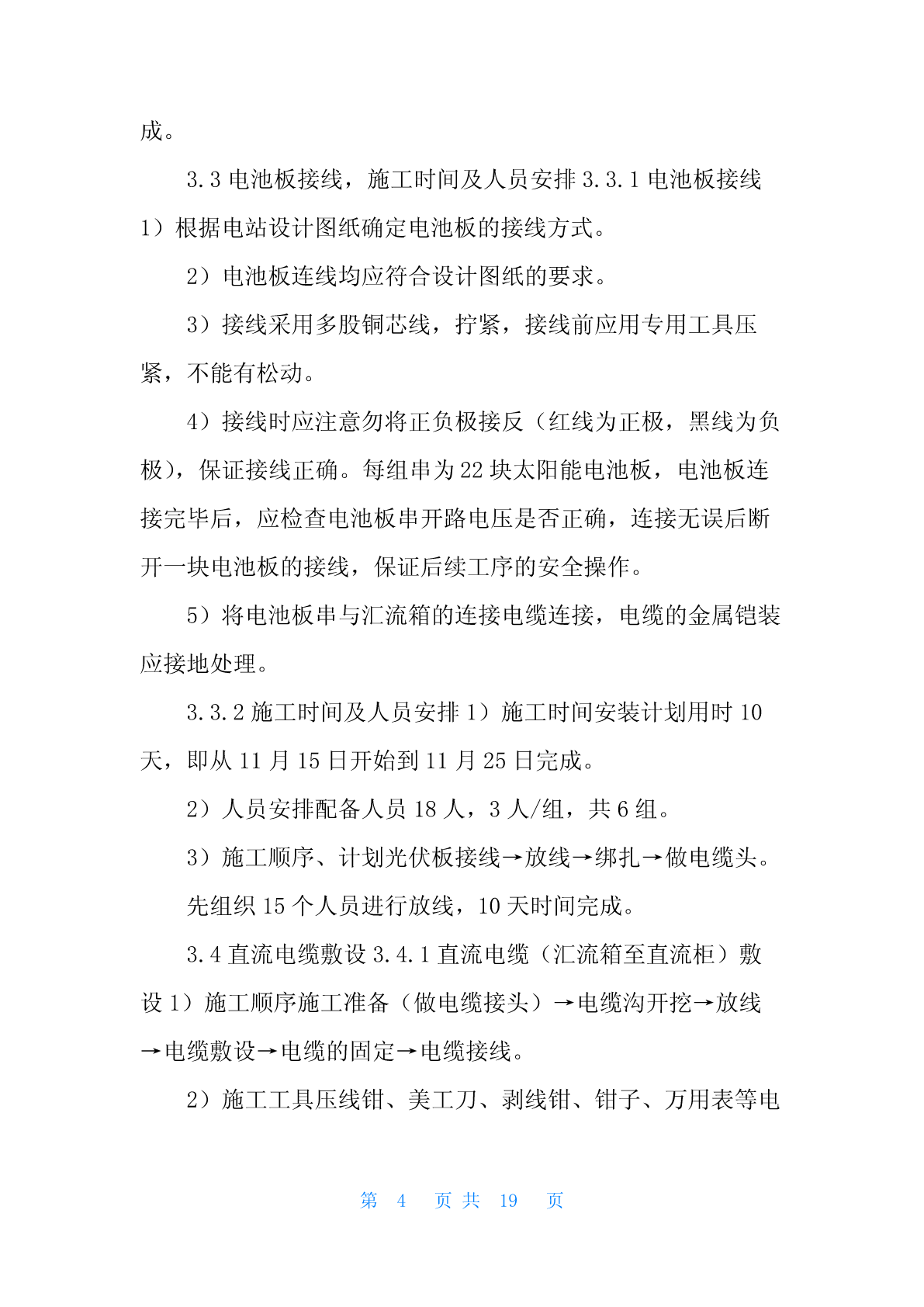

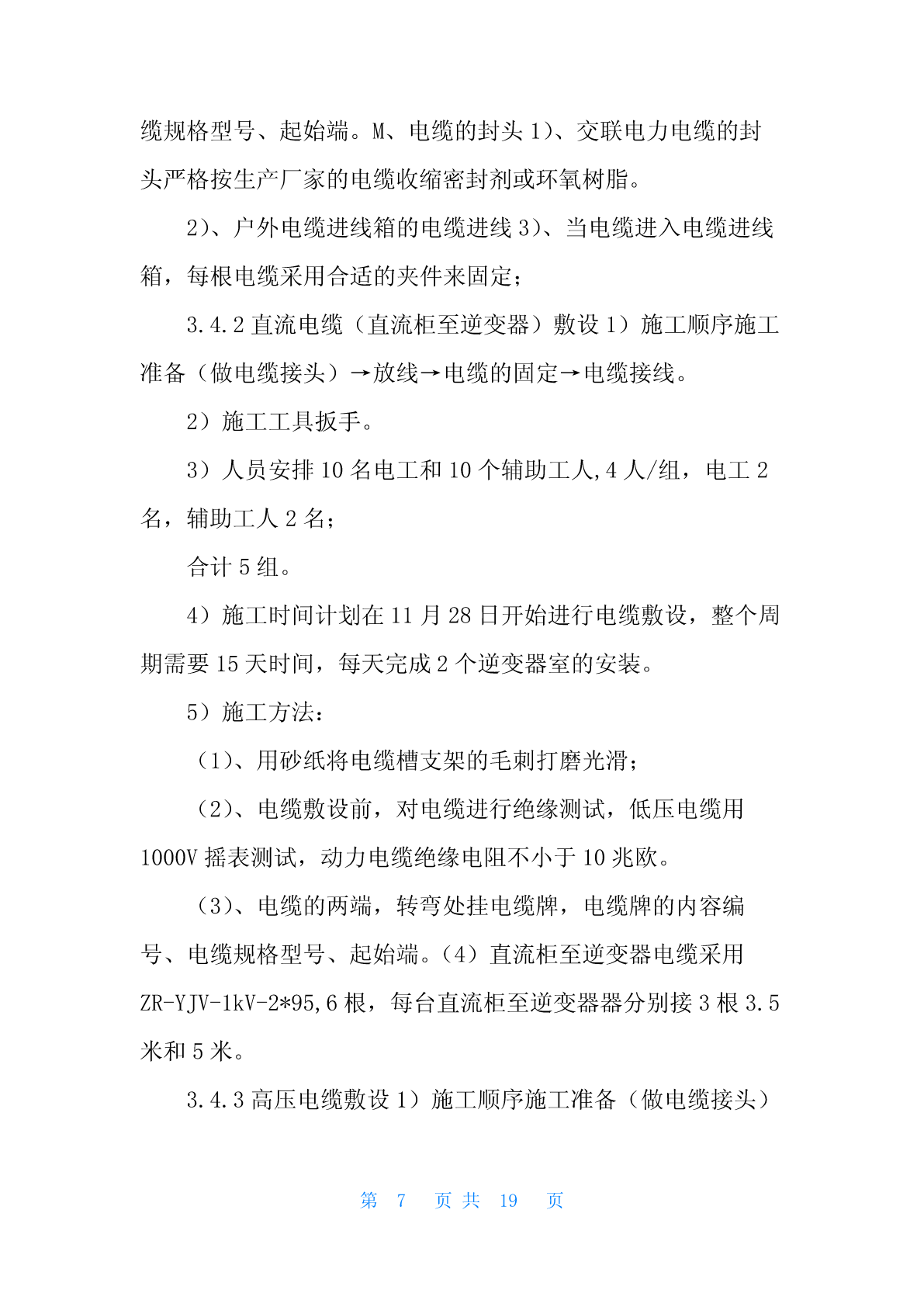

【光伏发电项目施工方案(安装)】光伏施工方案谷官屯村30MWp农光互补项目（电缆敷设、直流柜、逆变器及箱变安装及接线）施工方案（安装）编写审核批准XX有限公司20XX年X月1、工程概况1.1.工程名称：谷官屯村30MWp农光互补项目1.2.工程地点：聊城市高唐县谷官屯村北侧1.3.建设单位:高唐县协鑫晶辉光伏有限公司1.4.设计单位：新疆普利达工程咨询有限公司1.5.施工单位：宁夏江南集成科技有限公司1.6.桩基工程概况：本工程基础按照设计采用地锚螺旋桩基。2、工程范围30MW光伏发电光伏方阵（分32个区）接线、直流电缆敷设、直流柜、逆变器及箱变安装。3、施工方案3.1汇流箱的安装、施工时间及人员配备3.1.1汇流箱安装1）汇流箱订货前根据图纸及控制要求进行复核，确保无误后方可订货；2）到货后，开箱检查清查柜内元器件质量及数量，应确保元器件无损坏，导线接线固定可靠；3）汇流箱安装前，将角钢焊接于支架立柱上，角钢必须保证水平；4）然后将M8螺栓固定在L型钢上，锁紧。3.1.2施工时间及人员安排1）施工时间计划安装用时4天，即从11月11日开始到11月15日完成。2）人员安排电工18人，3人/组，6组。3）计划情况每天完成100个左右，需4天完成。3.2电缆线槽敷设、导线敷设,施工时间及人员安排3.2.1电缆线槽敷设、导线敷设1）电气线管安装和导线的敷设应按设计图纸及规范要求进行，当需修改设计时，应经业主和设计人员同意，有文字记录才能施工。2）各系统施工前，做一组样品经业主和监理确认后方可进行施工。3）光伏组件线放置于第二根C型钢内，并用扎丝扎好；相邻两组之间过线从第二根横梁上过，穿阻燃PVC管，用扎带扎紧；电缆从C型钢出来后用阻燃PVC管固定在斜支撑上，用扎带固定好，然后进入汇流箱。4）各系统的布线符合国家现行最新的有关施工和验收规范的规定。5）各系统布线时,根据国家现行标准的规定,对导线的种类、电压等级等进行检验。6）管内或线槽穿线应在建筑抹灰及地面工程结束后进行。在穿线前管内或线槽内的积水及杂物清除干净。7）各系统导线敷设后，应对每一回路的导线用500V兆欧表测量其绝缘电阻，其对地绝缘电阻值，一般线路应不小于0.5MΩ,颜色标志可用规定的颜色或用绝缘导体的绝缘颜色标记在导体的全部长度上,也可标记在所选择的易识别的位置上(如端部或可接触到的部位)。8）线管敷设要连接紧密，管口光滑；护口齐全。9）线槽敷设完毕后将光伏电缆长度放好（接头处应留有预留量），一端采用与太阳能电池组件配套的光伏专用接头，红色线代表正极，黑色线代表负极。10）光伏电缆线过相邻两组之间时穿过阻燃PVC管，到汇流箱处时应穿阻燃PVC管，套上号码管，用剥线钳拨开一段绝缘皮，拧紧后接入汇流箱。3.2.2施工时间及人员的安排1)施工时间安装计划用时4天，即从11月11日开始到11月15日完成。2)人员安排线槽人员配备20人，2人/组，共10组。3）施工顺序、计划施工顺序：布料→钻孔→线槽固定。先组织4个人员及四辆车进行布料，每天完成10MW,预计完成时间需3天左右；然后10把电钻进行钻孔，每天完成5方阵，6天时间完成。3.3电池板接线，施工时间及人员安排3.3.1电池板接线1）根据电站设计图纸确定电池板的接线方式。2）电池板连线均应符合设计图纸的要求。3）接线采用多股铜芯线，拧紧，接线前应用专用工具压紧，不能有松动。4）接线时应注意勿将正负极接反（红线为正极，黑线为负极），保证接线正确。每组串为22块太阳能电池板，电池板连接完毕后，应检查电池板串开路电压是否正确，连接无误后断开一块电池板的接线，保证后续工序的安全操作。5）将电池板串与汇流箱的连接电缆连接，电缆的金属铠装应接地处理。3.3.2施工时间及人员安排1）施工时间安装计划用时10天，即从11月15日开始到11月25日完成。2）人员安排配备人员18人，3人/组，共6组。3）施工顺序、计划光伏板接线→放线→绑扎→做电缆头。先组织15个人员进行放线，10天时间完成。3.4直流电缆敷设3.4.1直流电缆（汇流箱至直流柜）敷设1）施工顺序施工准备（做电缆接头）→电缆沟开挖→放线→电缆敷设→电缆的固定→电缆接线。2）施工工具压线钳、美工刀、剥线钳、钳子、万用表等电气用具。3）人员安排20名电工和30个辅助工人,10人/组，电工4名，辅助工人6
