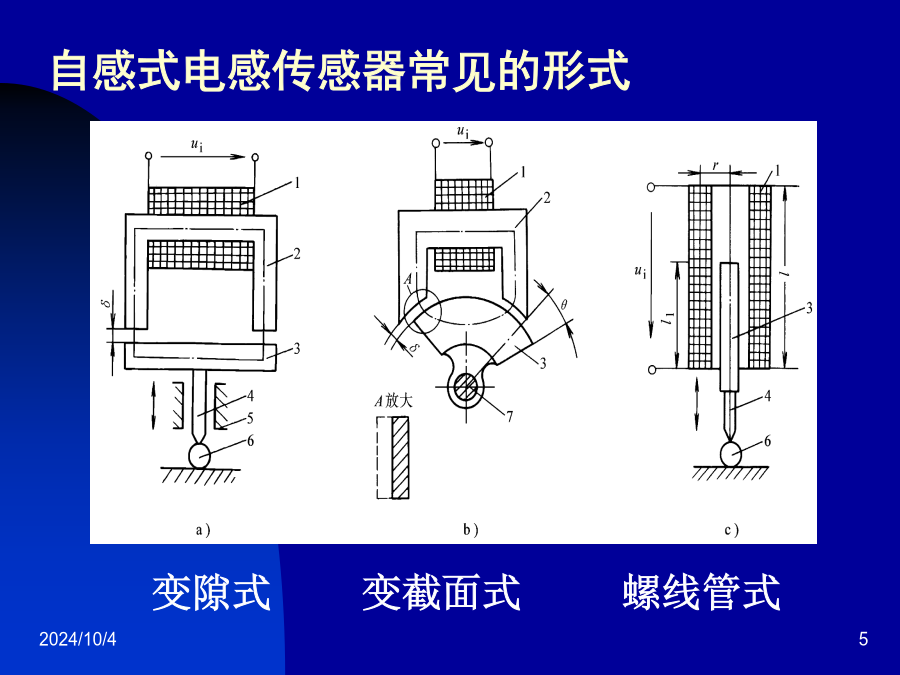

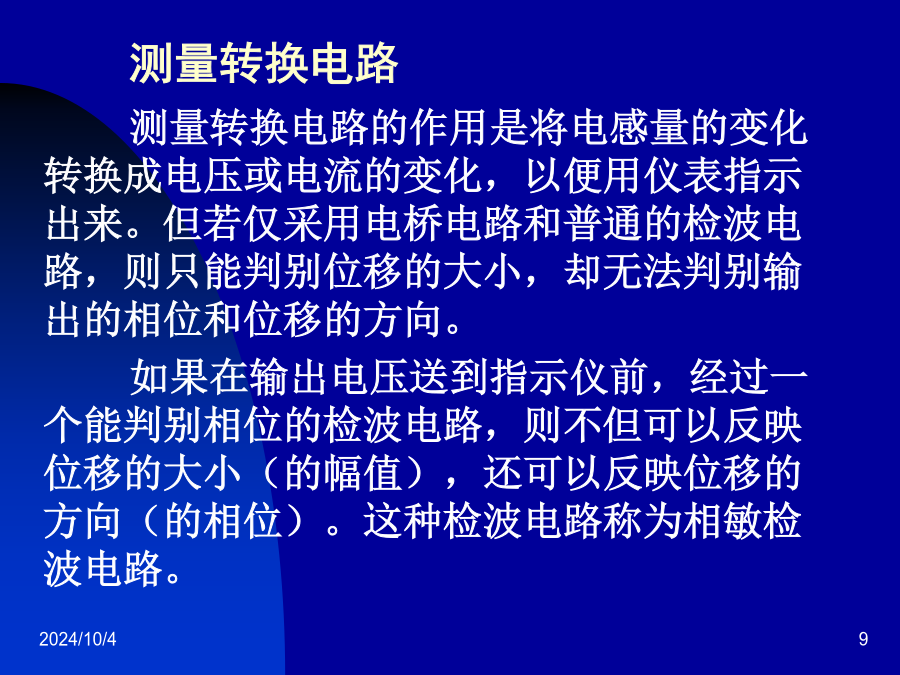

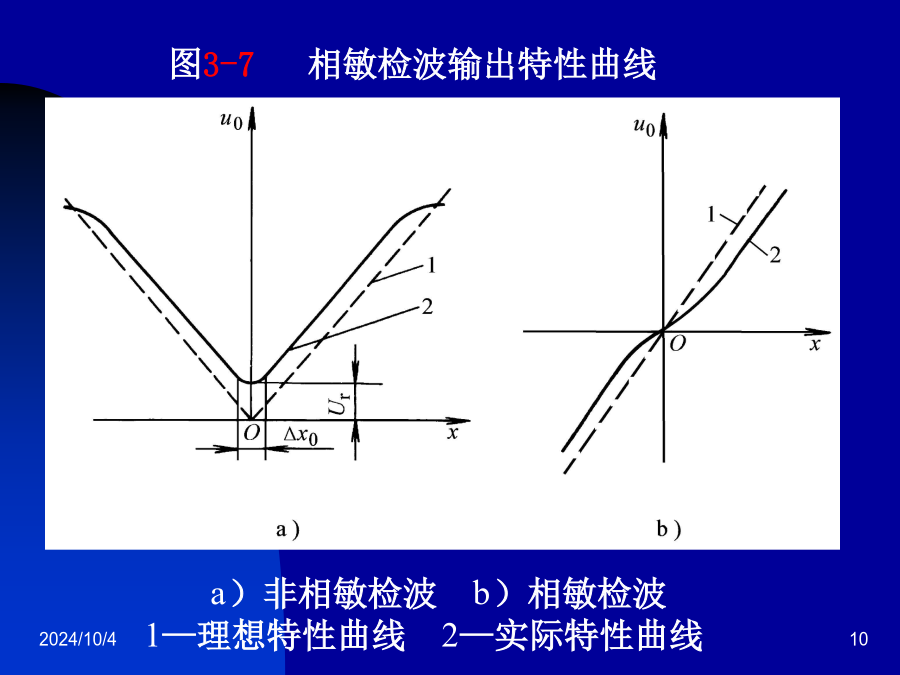

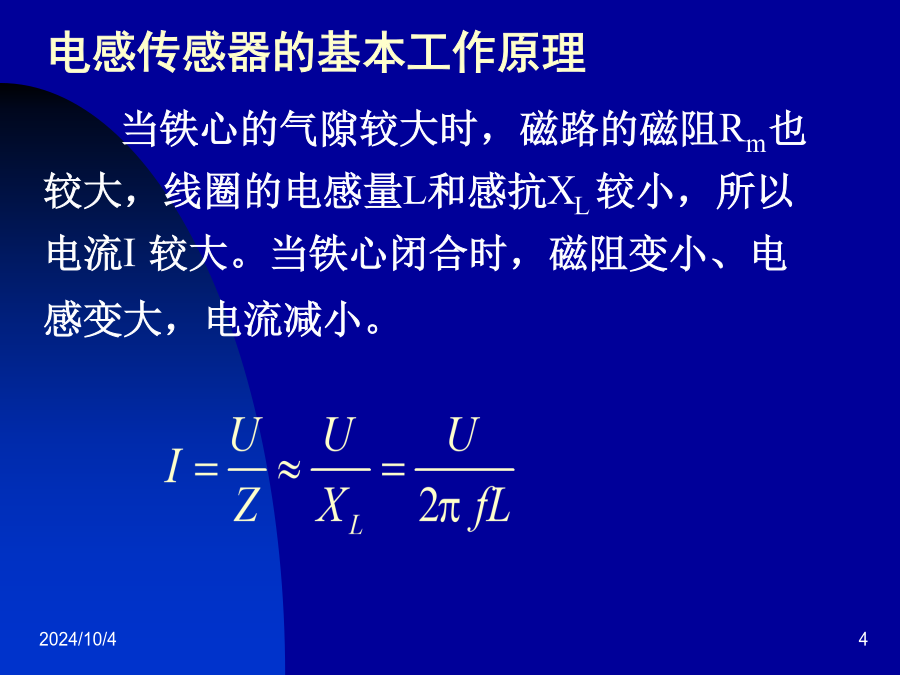

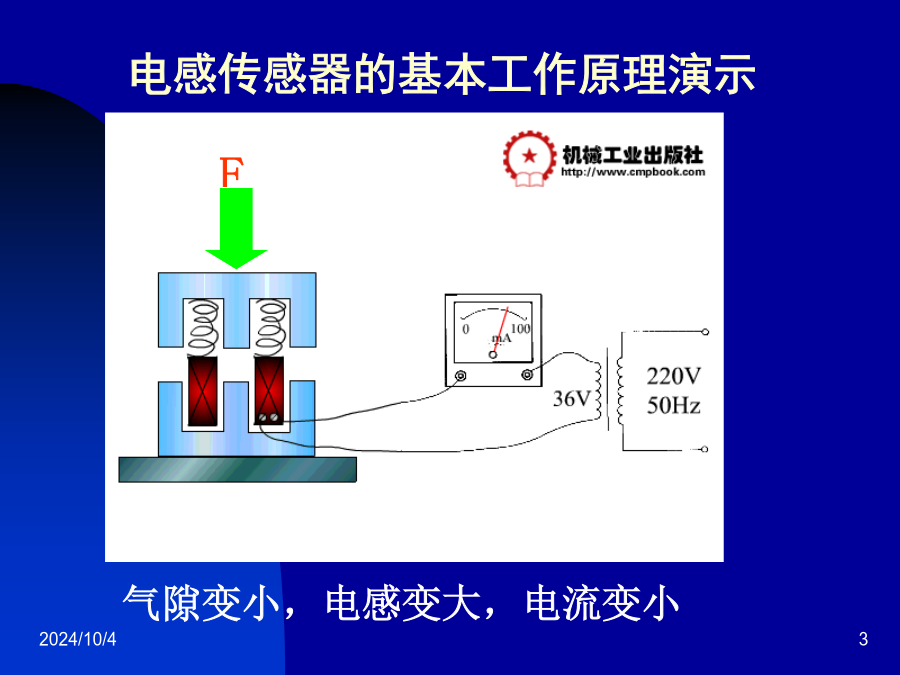

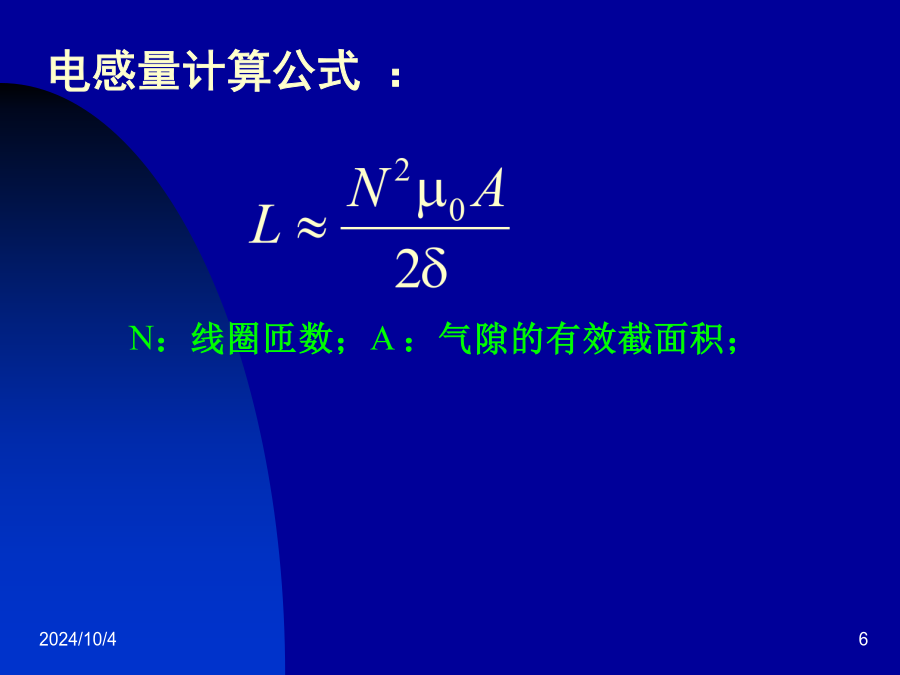

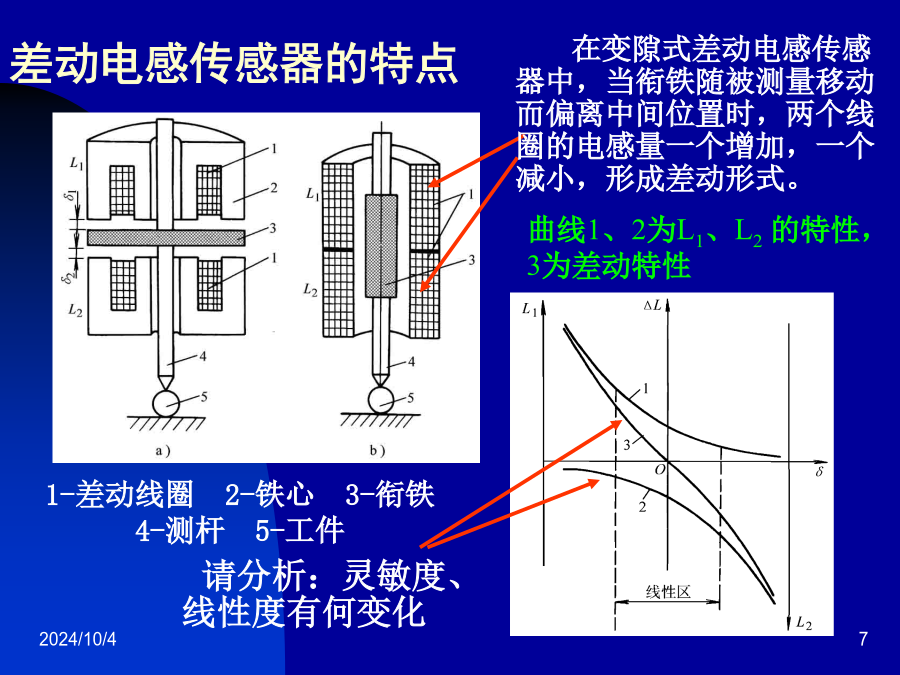

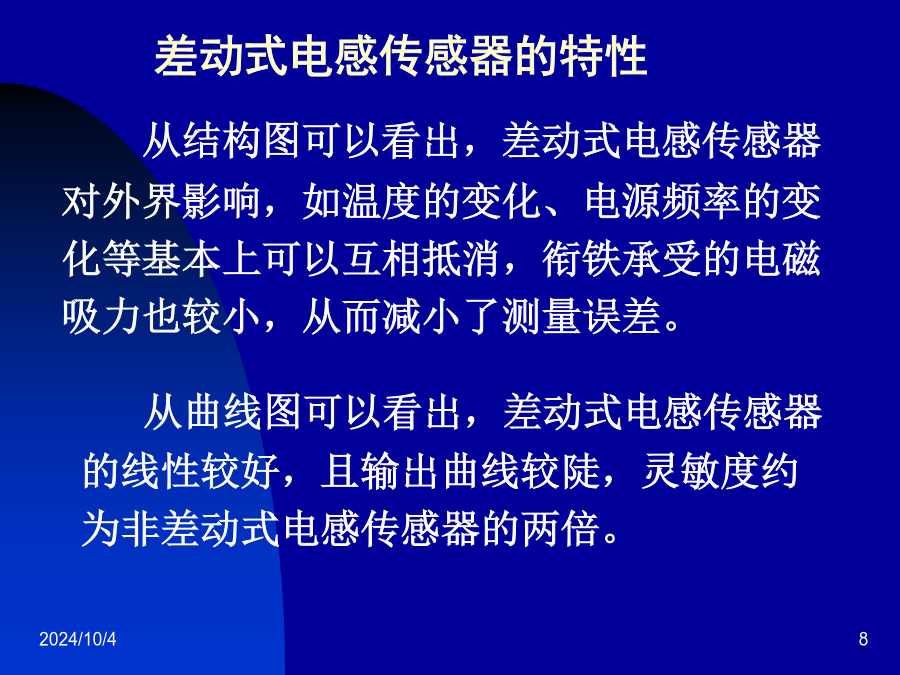

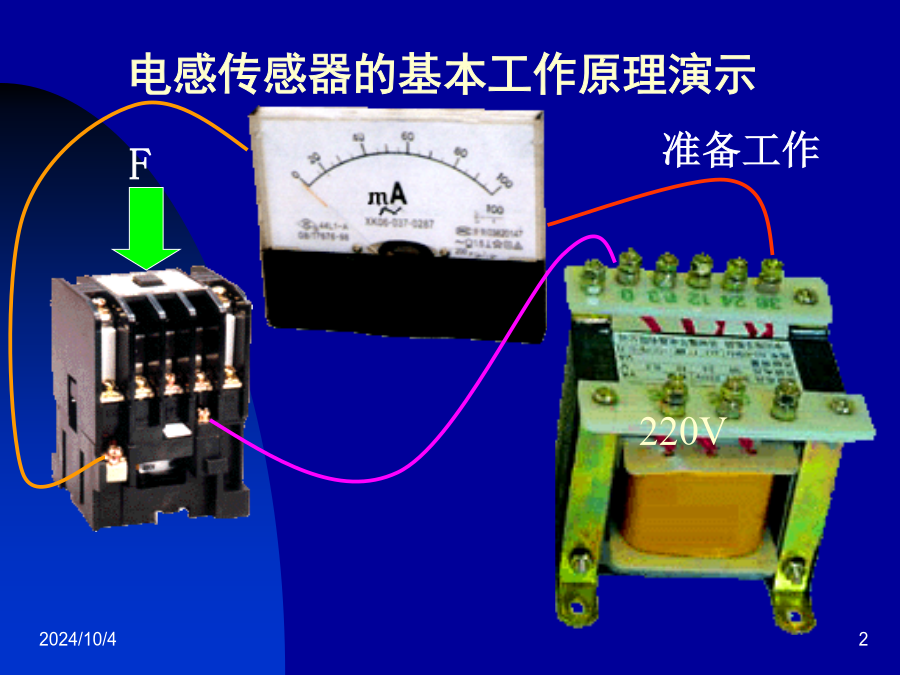

4-2自感式传感器电感传感器的基本工作原理演示电感传感器的基本工作原理演示电感传感器的基本工作原理自感式电感传感器常见的形式电感量计算公式：差动电感传感器的特点差动式电感传感器的特性测量转换电路图3-7相敏检波输出特性曲线二差动变压器式传感器结构特点：两个二次线圈反向串联，组成差动输出形式。差动变压器式传感器的工作原理灵敏度与线性度测量电路（以差动整流为例）三电感式传感器的应用模拟式及数字式电感测微仪电感式不圆度计电感式不圆度测试系统电感式不圆度测量系统外形（参考洛阳汇智测控技术有限公司资料）不圆度测量打印电感式轮廓仪电感传感器在粗糙度测量中的应用——手持式粗糙度仪粗糙度仪外形粗糙度测量结果打印（1）粗糙度测量结果打印（2）一次仪表与4~20mA二线制输出方式某一压力变送器的测量电路4~20mA二线制输出方式4~20mA二线制输出方式4~20mA二线制仪表接线方法有一台两线制压力变送器，量程范围为0~1MPa，对应的输出电流为4~20mA。请将下图中的各元器件及仪表正确地连接起来。例：有一台两线制压力变送器，量程范围为0~1MPa，对应的输出电流为4~20mA。求：1）压力p与输出电流I的关系表达式（输入/输出方程）。2）画出压力与输出电流间的输入/输出特性曲线。3）当p为0MPa、1MPa和0.5MPa时变送器的输出电流。4）如果希望在信号传输终端将电流信号转换为1~5V电压，求负载电阻RL的阻值。5）如果测得变送器的输出电流为5mA，求此时的压力p。4~20mA二线制数显表外形及计算四电涡流传感器电涡流的应用——在我们日常生活中经常可以遇到电磁炉内部的励磁线圈电磁炉的工作原理电涡流传感器结构及特性电涡流探头内部结构CZF-1系列传感器的性能大直径电涡流探雷器测量转换电路部分常用材料对振荡器振幅的衰减系数2、调频（FM）式电路(100kHz~1MHz）现要求在自行车的适当位置安装一套传感器及有关电路，使之能显示出车速（km/h）、及累计公里数(km)，当车速未达到设定值（vmin）时绿色ＬＥＤ闪亮，提示运动员加速；当累计公里数达到设定值(Lmax)时，红色LED闪亮、喇叭响,提示运动员停下休息，计数器同时复位，为下一个行程作准备。非接触传感器的安装位置电涡流传感器的应用位移测量仪4~20mA电涡流位移传感器外形（参考德国图尔克公司资料）齐平式电涡流位移传感器外形（参考德国图尔克公司资料）V系列电涡流位移传感器外形（参考浙江洞头开关厂资料）V系列电涡流位移传感器性能一览表（摘自洞头开关厂资料）某V系列电涡流位移传感器的机械图四线制电涡流位移传感器的接线说明电涡流位移传感器的应用偏心和振动检测通过测量间隙来测量径向跳动测量弯曲、波动、变形测量板材厚度电涡流测厚仪零件计数测量封口机工作间隙测量注塑机开合模的间隙位移的标定方法二、振动测量调频法测量振动的波形振动测量转速测量各种测量转速的传感器及其与齿轮的相对位置齿轮转速测量电涡流式通道安全检查门安检门演示电涡流表面探伤
