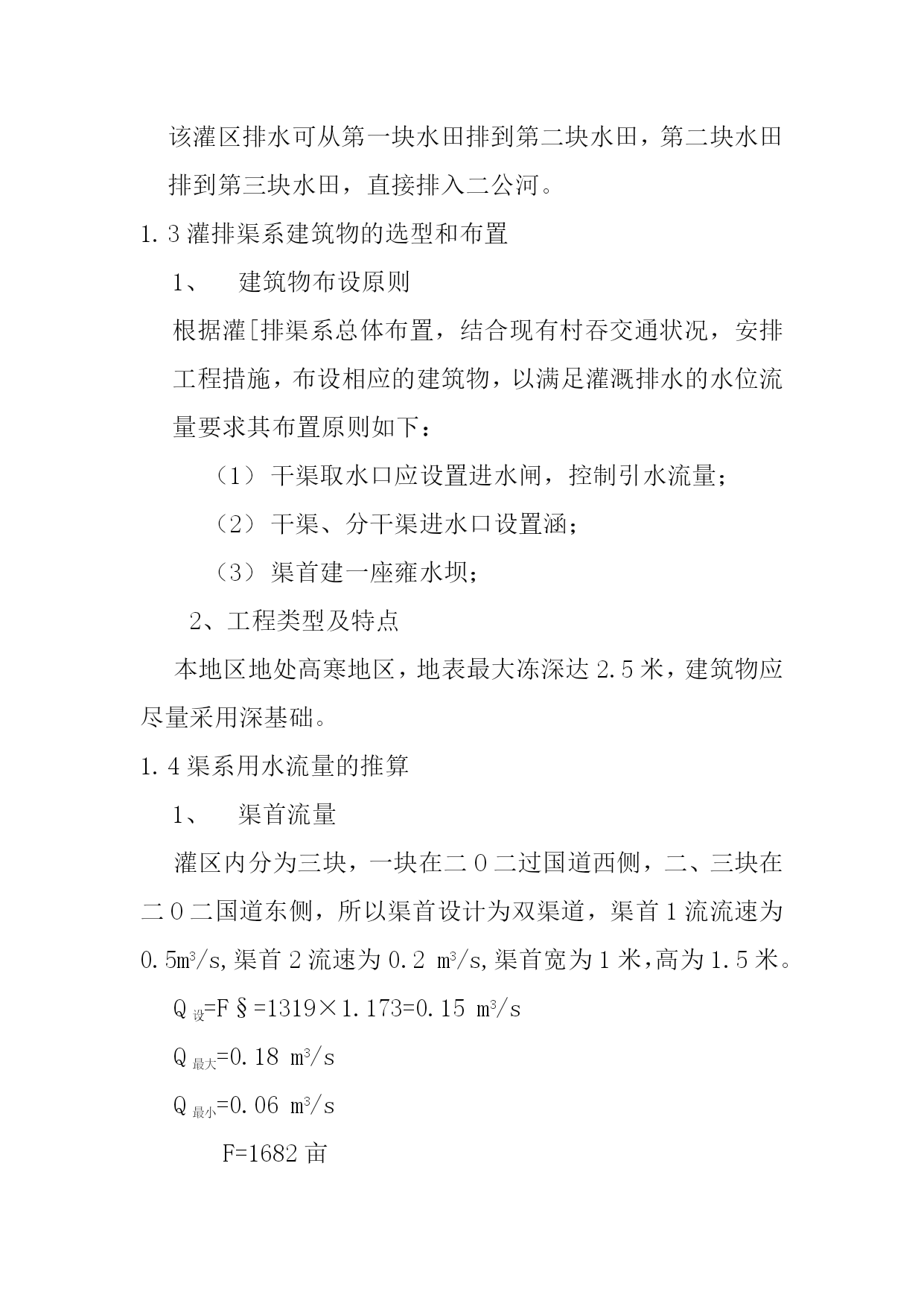

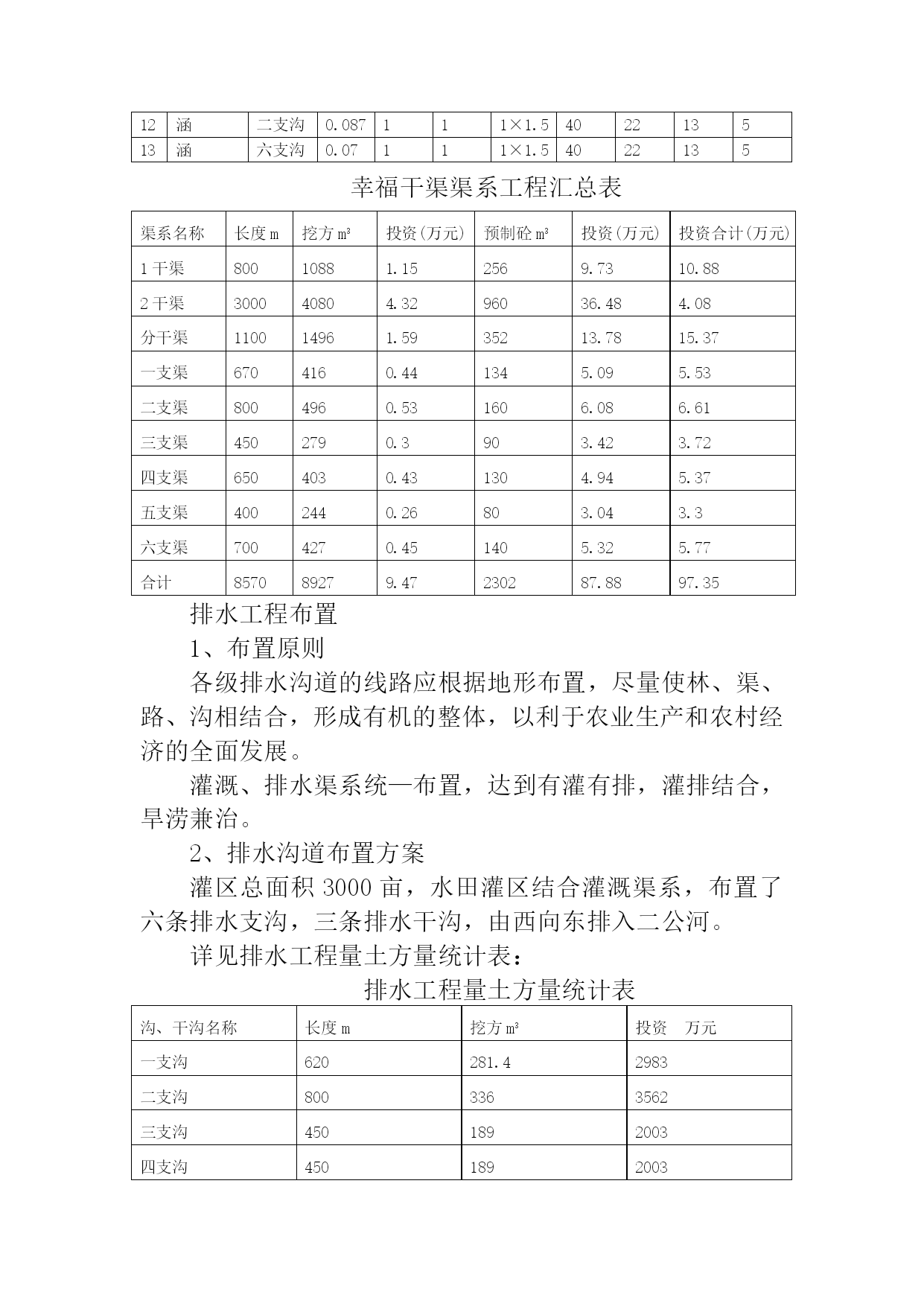

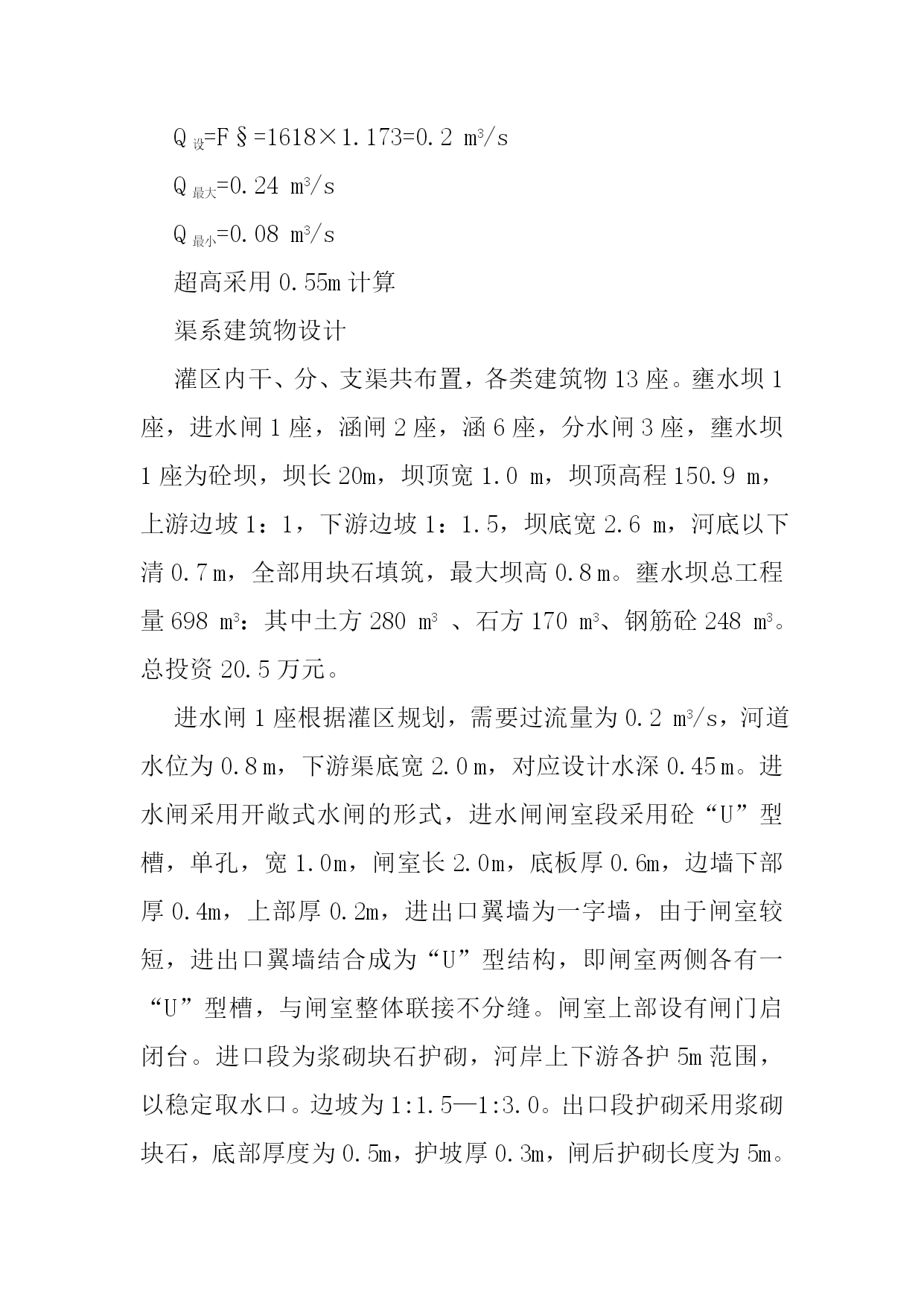

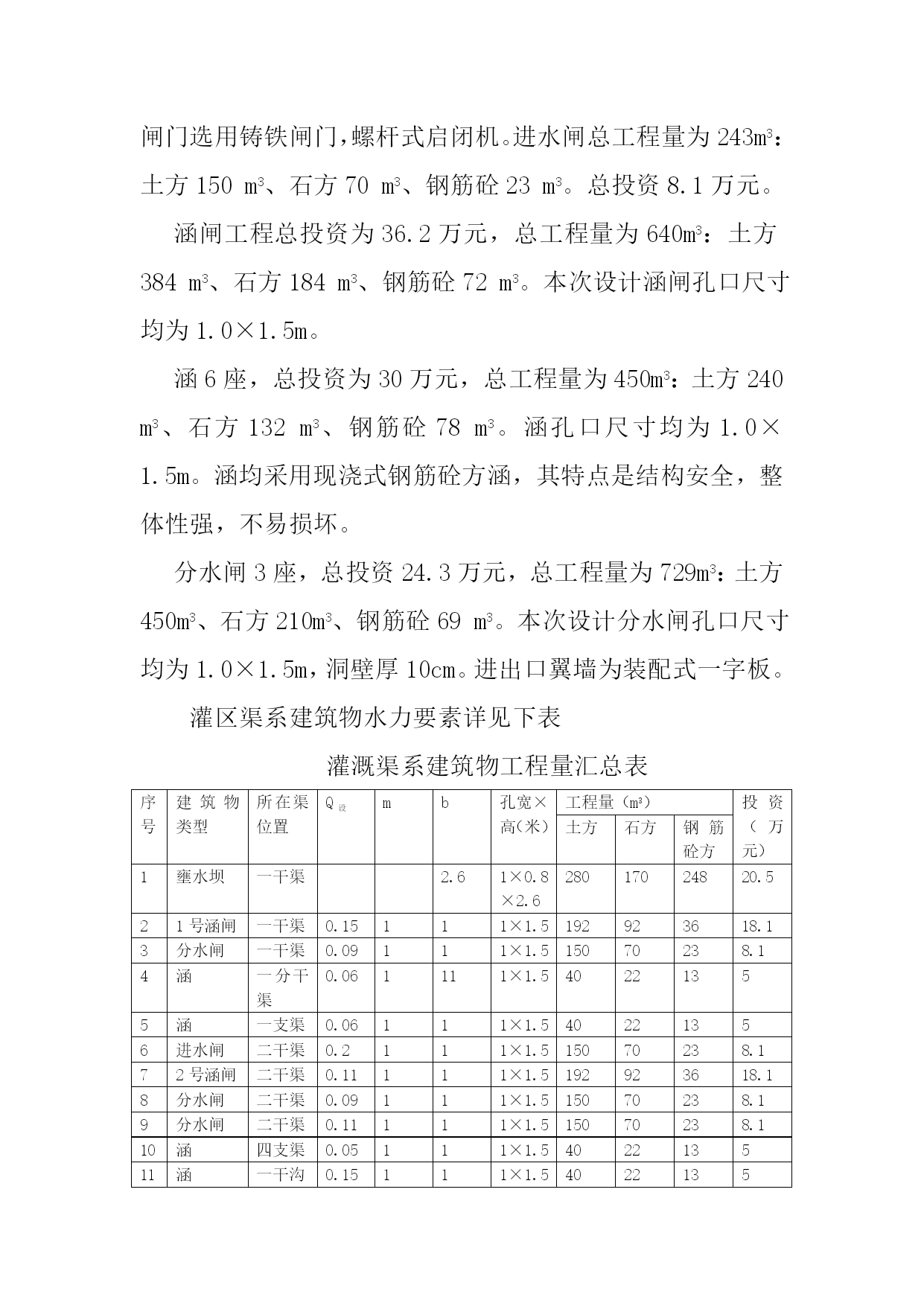

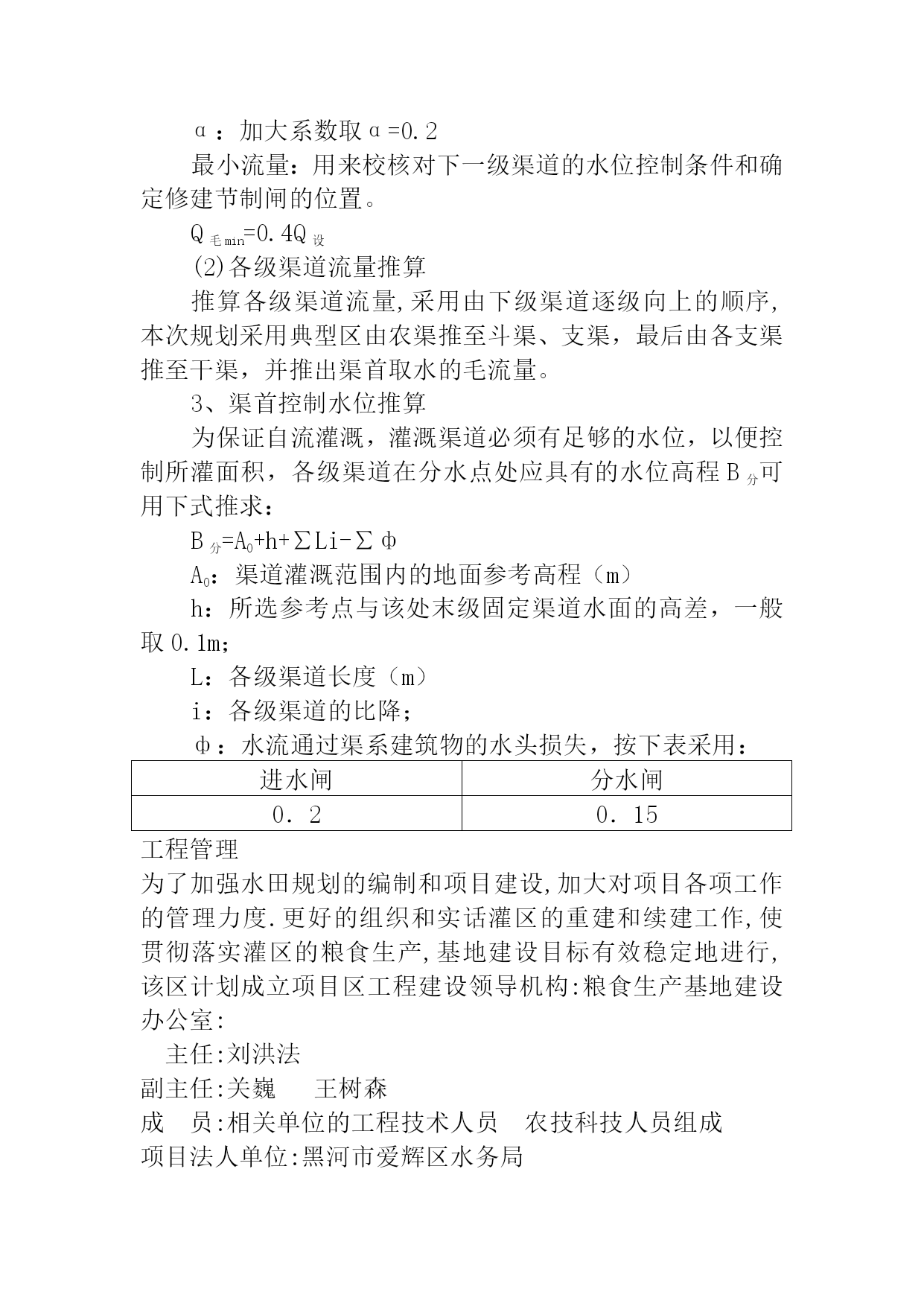

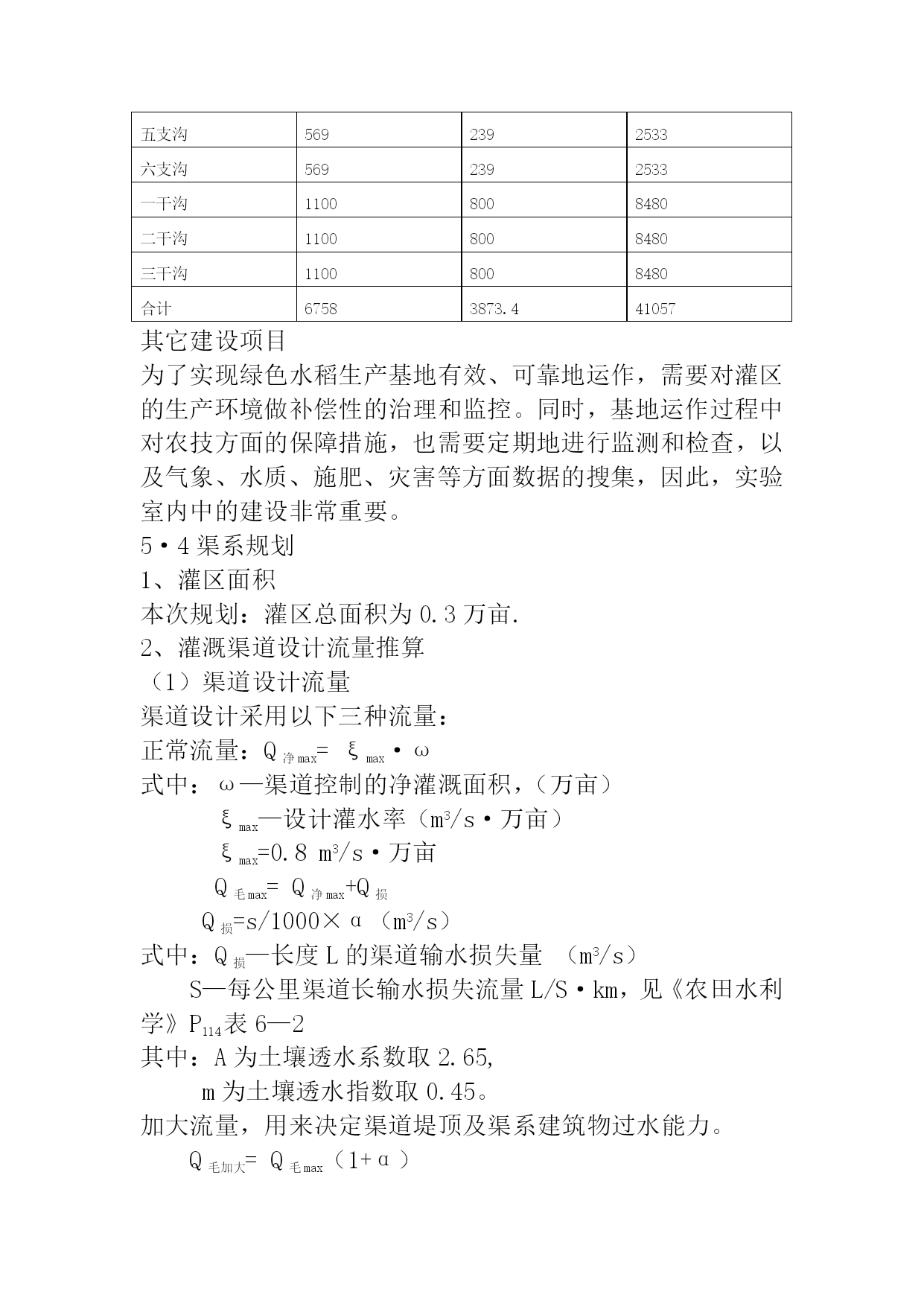

1幸福灌区工程总体布置幸福灌区位于红旗水库下游，红旗水库位于下二公村、河南屯村南部，灌区位于两村之间，是以红旗水库为水源的灌区，红旗水库兴利总库容335×104立方米。水库建筑物主要由大坝、输水洞和溢洪道组成。本区内地下水资源比较丰富，也能为水田提供灌区水量。但开采地下水需打机电井，从节省投资、节省能源，提高灌水工程的可靠性等方面看，引地表水自流灌溉，优于打井抽底下水方案，另外，本区地处我省北部，作物生长期温度较低，水温的高低对作物生长影响较大，应该优先利用水温度高的地表水。因此，本坝设计灌溉水源选用红旗水库的水。根据区内地形，该灌区内阶地宽阔、平坦，宜于发展水田；本坝设计水田灌区选择在红旗水库东侧，西起红旗水库，东至林场苗圃，设计灌溉面积为3000亩。分为三块：第一块1319亩，干渠长800米，分干渠长1100米，一支渠长670米，二支渠长800米，一支沟长670米，二支沟长800米，一干沟长1100米；第二、三块，二干渠长3000米；第二块742亩，三支渠长450米，四支渠长650米，三支沟长450米，四支沟长450米，二干沟长1100米；第三块939亩，五支渠长400米，六支渠长700米，五支沟569米，六支沟569米，三干沟长1100米。2排水工程布置本区的排水乘泄区为二公河，根据自然条件，西高东低，该灌区排水可从第一块水田排到第二块水田，第二块水田排到第三块水田，直接排入二公河。3灌排渠系建筑物的选型和布置建筑物布设原则根据灌[排渠系总体布置，结合现有村吞交通状况，安排工程措施，布设相应的建筑物，以满足灌溉排水的水位流量要求其布置原则如下：干渠取水口应设置进水闸，控制引水流量；干渠、分干渠进水口设置涵；渠首建一座雍水坝；2、工程类型及特点本地区地处高寒地区，地表最大冻深达2.5米，建筑物应尽量采用深基础。4渠系用水流量的推算渠首流量灌区内分为三块，一块在二O二过国道西侧，二、三块在二O二国道东侧，所以渠首设计为双渠道，渠首1流流速为0.5m3/s,渠首2流速为0.2m3/s,渠首宽为1米，高为1.5米。Q设=F§=1319×1.173=0.15m3/sQ最大=0.18m3/sQ最小=0.06m3/sF=1682亩Q设=F§=1618×1.173=0.2m3/sQ最大=0.24m3/sQ最小=0.08m3/s超高采用0.55m计算渠系建筑物设计灌区内干、分、支渠共布置，各类建筑物13座。壅水坝1座，进水闸1座，涵闸2座，涵6座，分水闸3座，壅水坝1座为砼坝，坝长20m，坝顶宽1.0m，坝顶高程150.9m，上游边坡1：1，下游边坡1：1.5，坝底宽2.6m，河底以下清0.7m，全部用块石填筑，最大坝高0.8m。壅水坝总工程量698m3：其中土方280m3、石方170m3、钢筋砼248m3。总投资20.5万元。进水闸1座根据灌区规划，需要过流量为0.2m3/s，河道水位为0.8m，下游渠底宽2.0m，对应设计水深0.45m。进水闸采用开敞式水闸的形式，进水闸闸室段采用砼“U”型槽，单孔，宽1.0m，闸室长2.0m，底板厚0.6m，边墙下部厚0.4m，上部厚0.2m，进出口翼墙为一字墙，由于闸室较短，进出口翼墙结合成为“U”型结构，即闸室两侧各有一“U”型槽，与闸室整体联接不分缝。闸室上部设有闸门启闭台。进口段为浆砌块石护砌，河岸上下游各护5m范围，以稳定取水口。边坡为1:1.5—1:3.0。出口段护砌采用浆砌块石，底部厚度为0.5m，护坡厚0.3m，闸后护砌长度为5m。闸门选用铸铁闸门，螺杆式启闭机。进水闸总工程量为243m3：土方150m3、石方70m3、钢筋砼23m3。总投资8.1万元。涵闸工程总投资为36.2万元，总工程量为640m3：土方384m3、石方184m3、钢筋砼72m3。本次设计涵闸孔口尺寸均为1.0×1.5m。涵6座，总投资为30万元，总工程量为450m3：土方240m3、石方132m3、钢筋砼78m3。涵孔口尺寸均为1.0×1.5m。涵均采用现浇式钢筋砼方涵，其特点是结构安全，整体性强，不易损坏。分水闸3座，总投资24.3万元，总工程量为729m3：土方450m3、石方210m3、钢筋砼69m3。本次设计分水闸孔口尺寸均为1.0×1.5m，洞壁厚10cm。进出口翼墙为装配式一字板。灌区渠系建筑物水力要素详见下表灌溉渠系建筑物工程量汇总表序号建筑物类型所在渠位置Q设mb孔宽×高（米）工程量（m3）投资（万元）土方石方钢筋砼方1壅水坝一干渠2.61×0.8×2.628017024820.521号涵闸一干渠0.15111×1.5192923618.13分水闸一干渠0.09111×1.515070238.14涵一分干渠0.061111×1.540
