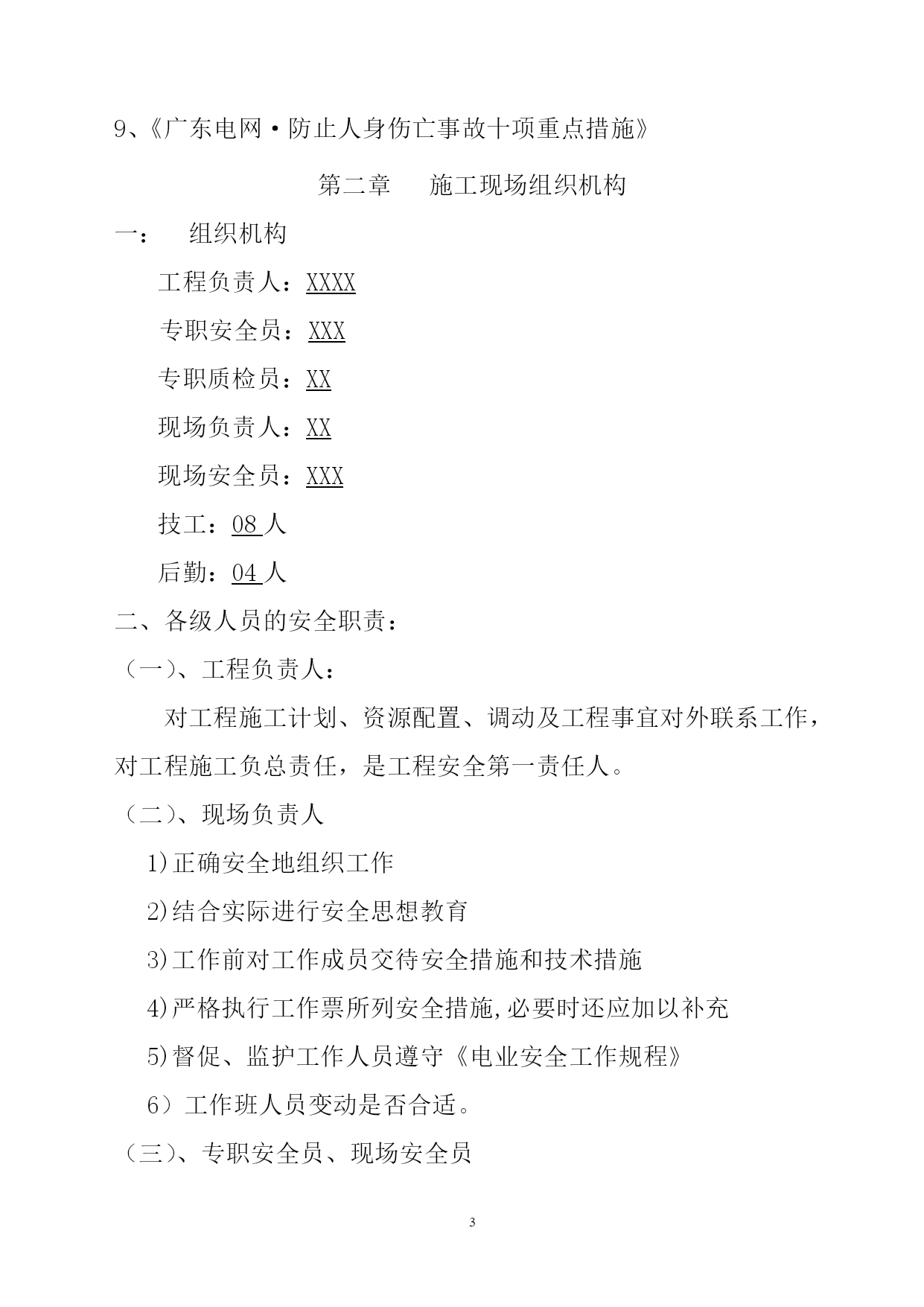

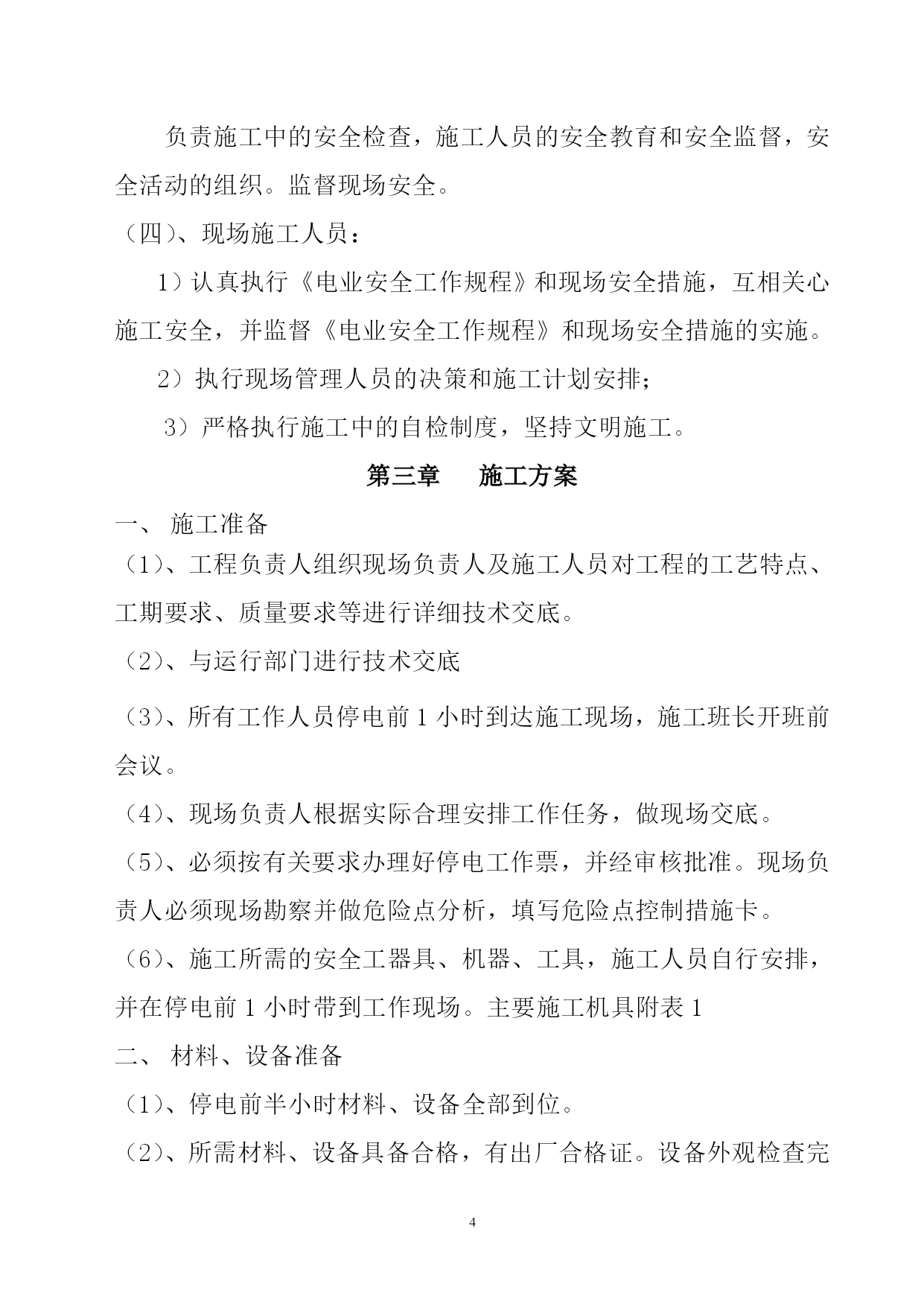

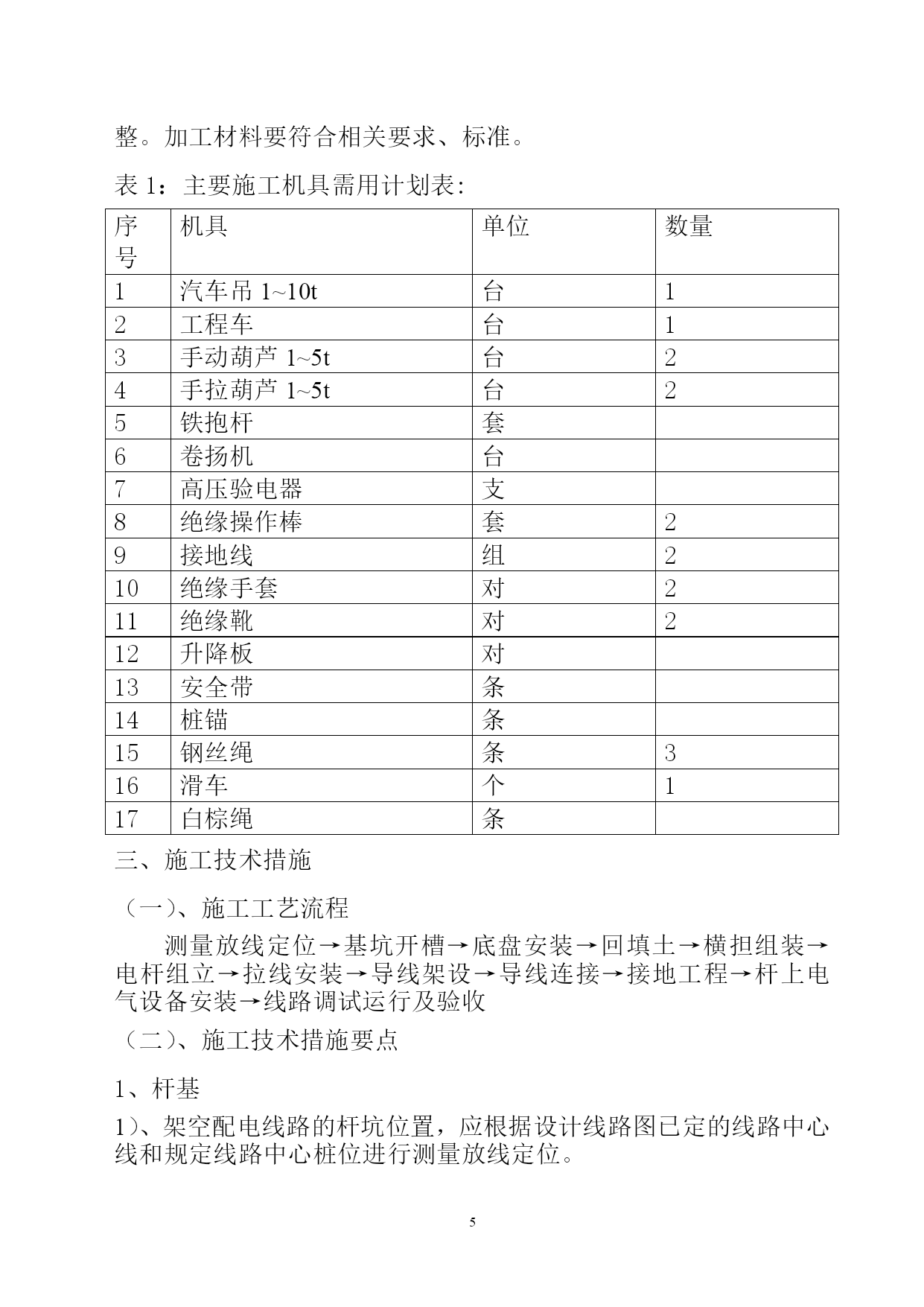

PAGEPAGE16施工组织设计(方案)编写：审核：批准：XX市XXXXXXX公司XX年XX月XX日第一章工程概况及特点第一节工程概况工程简述工程名称：XX镇镇区干#11杆XX台区抢修施工单位：XXXXXX计划开工日期：XX年XX月XX日计划竣工日期：XX年XX月XX日工作内容：1、本工程将原变压器更换为S11-M-315kVA/10-0.4变压器1台及台架1套，修理三相四线BLVV-50低压线路400米，三相四线BLVV-70低压线路300米，三相四线BLVV-95低压线路300米，三相四线BLVV-150低压线路150米，组立12米杆1基，7米杆1基；拆除12米杆1基，10米杆1基。二、编写依据1、《10kV及以下城市配电网建设与改造技术导则》2、《广东省10kV及以下农村配电网建设与改造技术原则》3、《35kV及以下架空电力线路施工及验收规范》GB50173-924、《电气装置安装工程高压电器施工及验收规范》GBJ147-905、《电气装置安装工程接地装置施工及验收规范》GB50169-20066、《建筑电气工程施工质量验收规范》GB50303-20027、《电气装置安装工程电气设备交接试验标准》GB50150-20068、《电业安全工作规程》-线路部分DL409-919、《广东电网·防止人身伤亡事故十项重点措施》第二章施工现场组织机构一：组织机构工程负责人：XXXX专职安全员：XXX专职质检员：XX现场负责人：XX现场安全员：XXX技工：08人后勤：04人二、各级人员的安全职责：（一）、工程负责人：对工程施工计划、资源配置、调动及工程事宜对外联系工作，对工程施工负总责任，是工程安全第一责任人。（二）、现场负责人1)正确安全地组织工作2)结合实际进行安全思想教育3)工作前对工作成员交待安全措施和技术措施4)严格执行工作票所列安全措施,必要时还应加以补充5)督促、监护工作人员遵守《电业安全工作规程》6）工作班人员变动是否合适。（三）、专职安全员、现场安全员负责施工中的安全检查，施工人员的安全教育和安全监督，安全活动的组织。监督现场安全。（四）、现场施工人员：1）认真执行《电业安全工作规程》和现场安全措施，互相关心施工安全，并监督《电业安全工作规程》和现场安全措施的实施。2）执行现场管理人员的决策和施工计划安排；3）严格执行施工中的自检制度，坚持文明施工。第三章施工方案施工准备（1）、工程负责人组织现场负责人及施工人员对工程的工艺特点、工期要求、质量要求等进行详细技术交底。（2）、与运行部门进行技术交底（3）、所有工作人员停电前1小时到达施工现场，施工班长开班前会议。（4）、现场负责人根据实际合理安排工作任务，做现场交底。（5）、必须按有关要求办理好停电工作票，并经审核批准。现场负责人必须现场勘察并做危险点分析，填写危险点控制措施卡。（6）、施工所需的安全工器具、机器、工具，施工人员自行安排，并在停电前1小时带到工作现场。主要施工机具附表1材料、设备准备（1）、停电前半小时材料、设备全部到位。（2）、所需材料、设备具备合格，有出厂合格证。设备外观检查完整。加工材料要符合相关要求、标准。表1：主要施工机具需用计划表:序号机具单位数量1汽车吊1~10t台12工程车台13手动葫芦1~5t台24手拉葫芦1~5t台25铁抱杆套6卷扬机台7高压验电器支8绝缘操作棒套29接地线组210绝缘手套对211绝缘靴对212升降板对13安全带条14桩锚条15钢丝绳条316滑车个117白棕绳条三、施工技术措施（一）、施工工艺流程测量放线定位→基坑开槽→底盘安装→回填土→横担组装→电杆组立→拉线安装→导线架设→导线连接→接地工程→杆上电气设备安装→线路调试运行及验收（二）、施工技术措施要点1、杆基1）、架空配电线路的杆坑位置，应根据设计线路图已定的线路中心线和规定线路中心桩位进行测量放线定位。2）电杆埋设深度，应符合设计要求。一般为杆长的1/6。2、回填土1）回填土时每步（层）回填土500mm，经夯实后再回填下一步（上一层），松软土应增加夯实遍数，以确保回填土的密实度。2）回填土夯实后应留有高出地坪300mm的防沉土台，在沥青路面或砌有水泥花砖的路面不留防沉土台。3、横担组装1）同杆架设的双回路或多回路线路，横担间的垂直距离不应小于表3.1所列数值。表3.1同杆架设线路横担间的最小垂直距离（mm）架设方式直线杆分支或转角杆10kV与10kV10kV与1kV以下800120050010002）螺栓的穿入方向一般为：水平顺线
