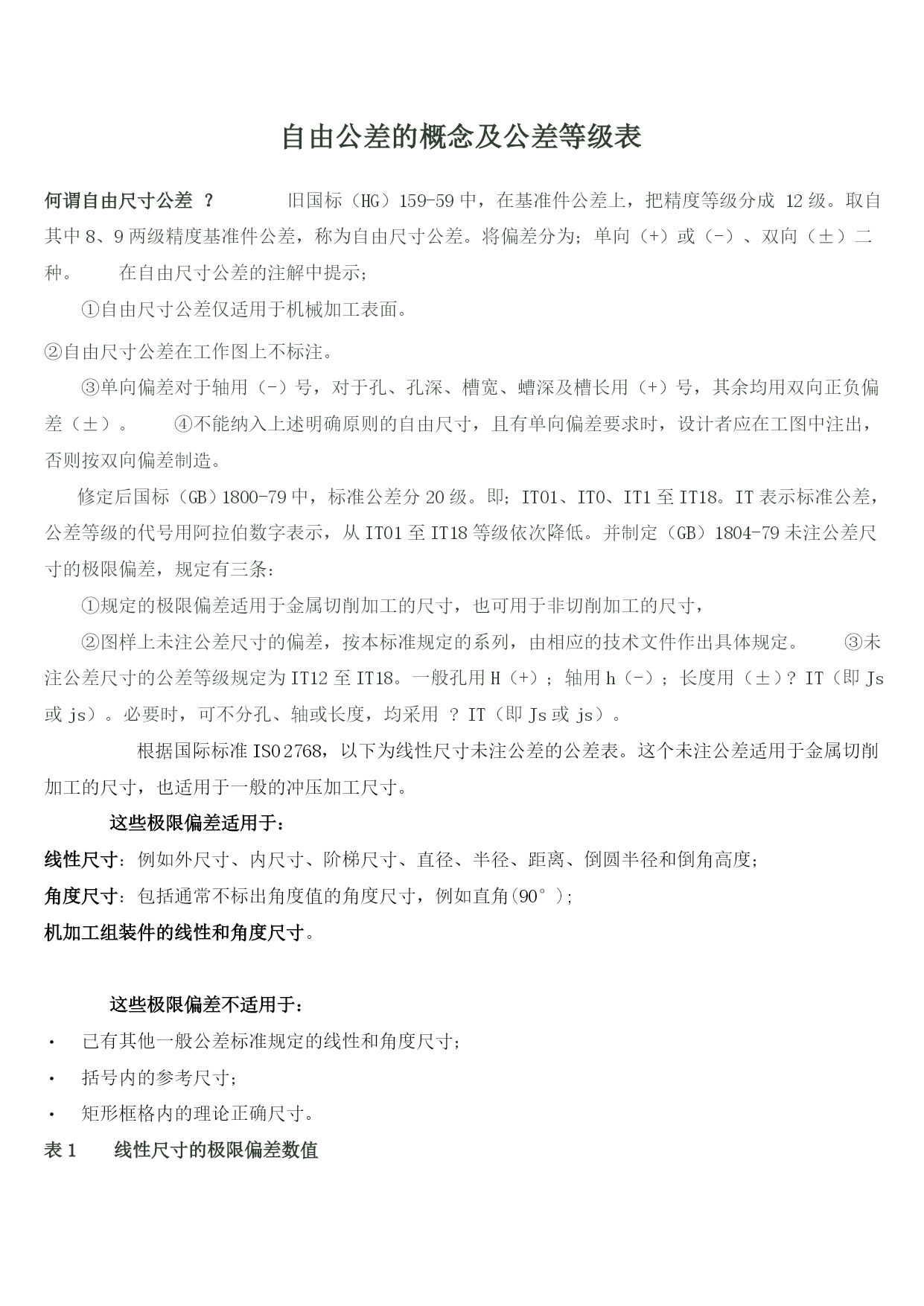

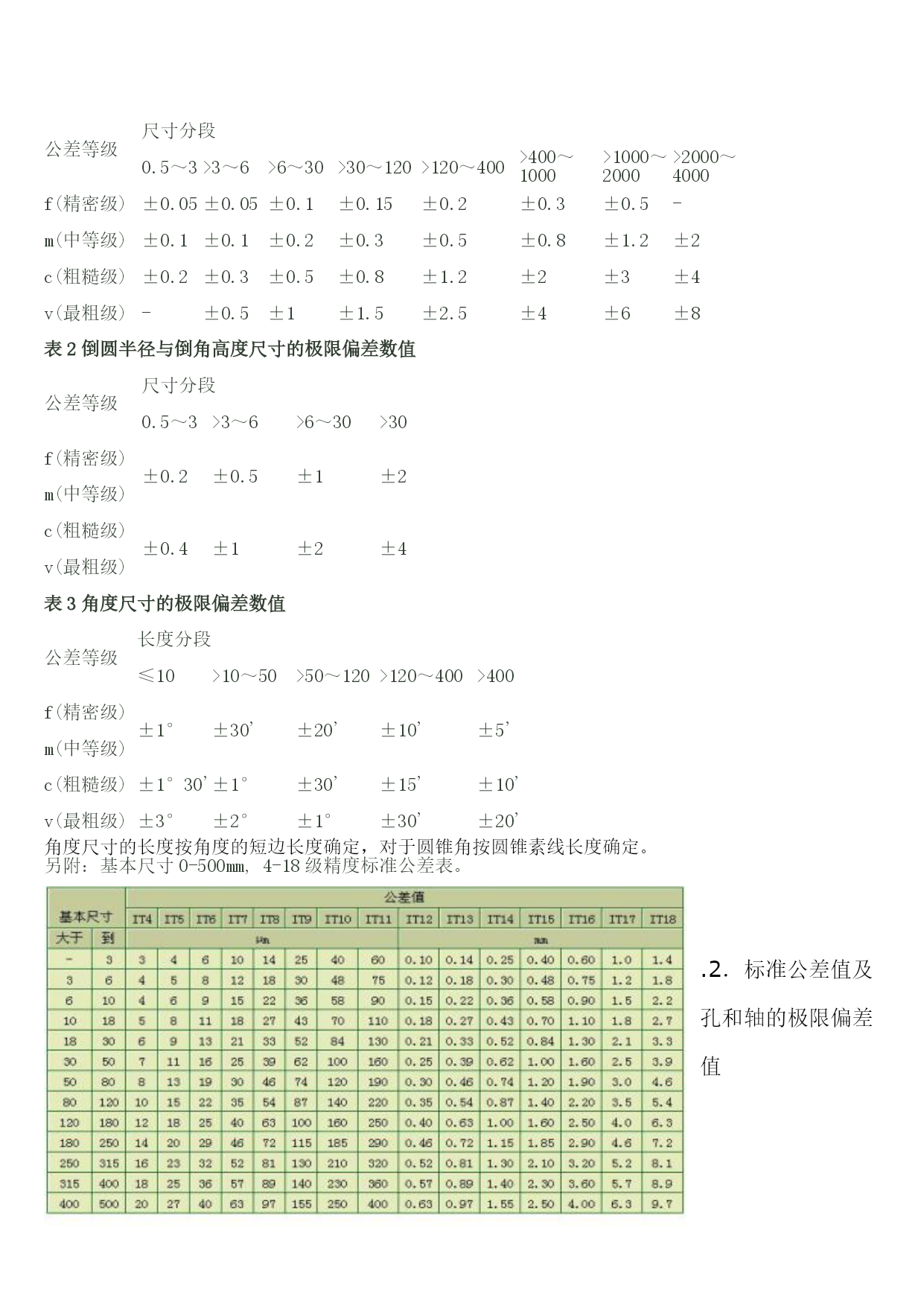

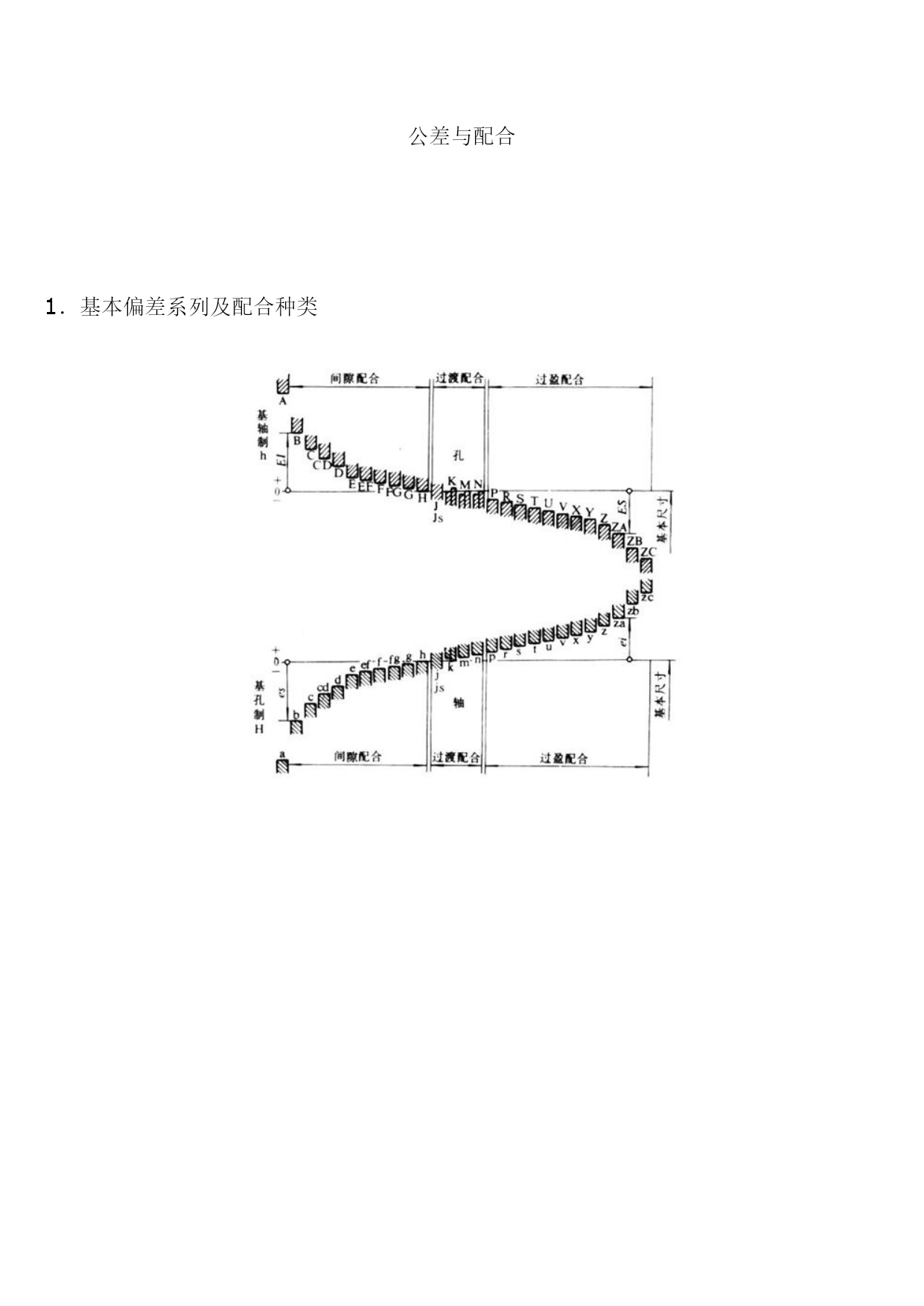

公差等级表优质资料(可以直接使用，可编辑优质资料，欢迎下载）公差与配合1．基本偏差系列及配合种类自由公差的概念及公差等级表何谓自由尺寸公差？旧国标（HG）159-59中，在基准件公差上，把精度等级分成12级。取自其中8、9两级精度基准件公差，称为自由尺寸公差。将偏差分为；单向（+）或（-）、双向（±）二种。在自由尺寸公差的注解中提示；①自由尺寸公差仅适用于机械加工表面。②自由尺寸公差在工作图上不标注。③单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽长用（+）号，其余均用双向正负偏差（±）。④不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设计者应在工图中注出，否则按双向偏差制造。修定后国标（GB）1800-79中，标准公差分20级。即；IT01、IT0、IT1至IT18。IT表示标准公差，公差等级的代号用阿拉伯数字表示，从IT01至IT18等级依次降低。并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条：①规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸，②图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定。③未注公差尺寸的公差等级规定为IT12至IT18。一般孔用H（+）；轴用h（-）；长度用（±）?IT（即Js或js）。必要时，可不分孔、轴或长度，均采用?IT（即Js或js）。根据国际标准ISO2768，以下为线性尺寸未注公差的公差表。这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。这些极限偏差适用于：线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度；角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90°);机加工组装件的线性和角度尺寸。这些极限偏差不适用于：·已有其他一般公差标准规定的线性和角度尺寸；·括号内的参考尺寸；·矩形框格内的理论正确尺寸。表1线性尺寸的极限偏差数值公差等级尺寸分段0.5～3>3～6>6～30>30～120>120～400>400～1000>1000～2000>2000～4000f(精密级)±0.05±0.05±0.1±0.15±0.2±0.3±0.5-m(中等级)±0.1±0.1±0.2±0.3±0.5±0.8±1.2±2c(粗糙级)±0.2±0.3±0.5±0.8±1.2±2±3±4v(最粗级)-±0.5±1±1.5±2.5±4±6±8表2倒圆半径与倒角高度尺寸的极限偏差数值公差等级尺寸分段0.5～3>3～6>6～30>30f(精密级)±0.2±0.5±1±2m(中等级)c(粗糙级)±0.4±1±2±4v(最粗级)表3角度尺寸的极限偏差数值公差等级长度分段≤10>10～50>50～120>120～400>400f(精密级)±1°±30'±20'±10'±5'm(中等级)c(粗糙级)±1°30'±1°±30'±15'±10'v(最粗级)±3°±2°±1°±30'±20'角度尺寸的长度按角度的短边长度确定，对于圆锥角按圆锥素线长度确定。另附：基本尺寸0-500mm,4-18级精度标准公差表。.2．标准公差值及孔和轴的极限偏差值标准公差值(基本尺寸大于6至500mm)基本尺寸mm公差等级IT5IT6IT7IT8IT9IT10IT11IT12>6～10>10～18>18～30>30～50>50～80>80～120>120～180>180～250>250～315>315～400>400～50068911131518202325279111316192225293236401518212530354046525763222733394654637281899736435262748710011513014015558708410012014016018521023025090110130160190220250290320360400150180210250300350400460520570630孔的极限差值（基本尺寸由大于10至315mm）μm公差带等级基本尺寸mm>0～18>18～30>30～50>50～80>80～120>120～180>180～250>250～315D8+77+50+98+65+119+80+146+100+174+120+208+145+242+170+271+190▼9+93+50+117+65+142+80+174+100+207+120+245+145+285+170+320
