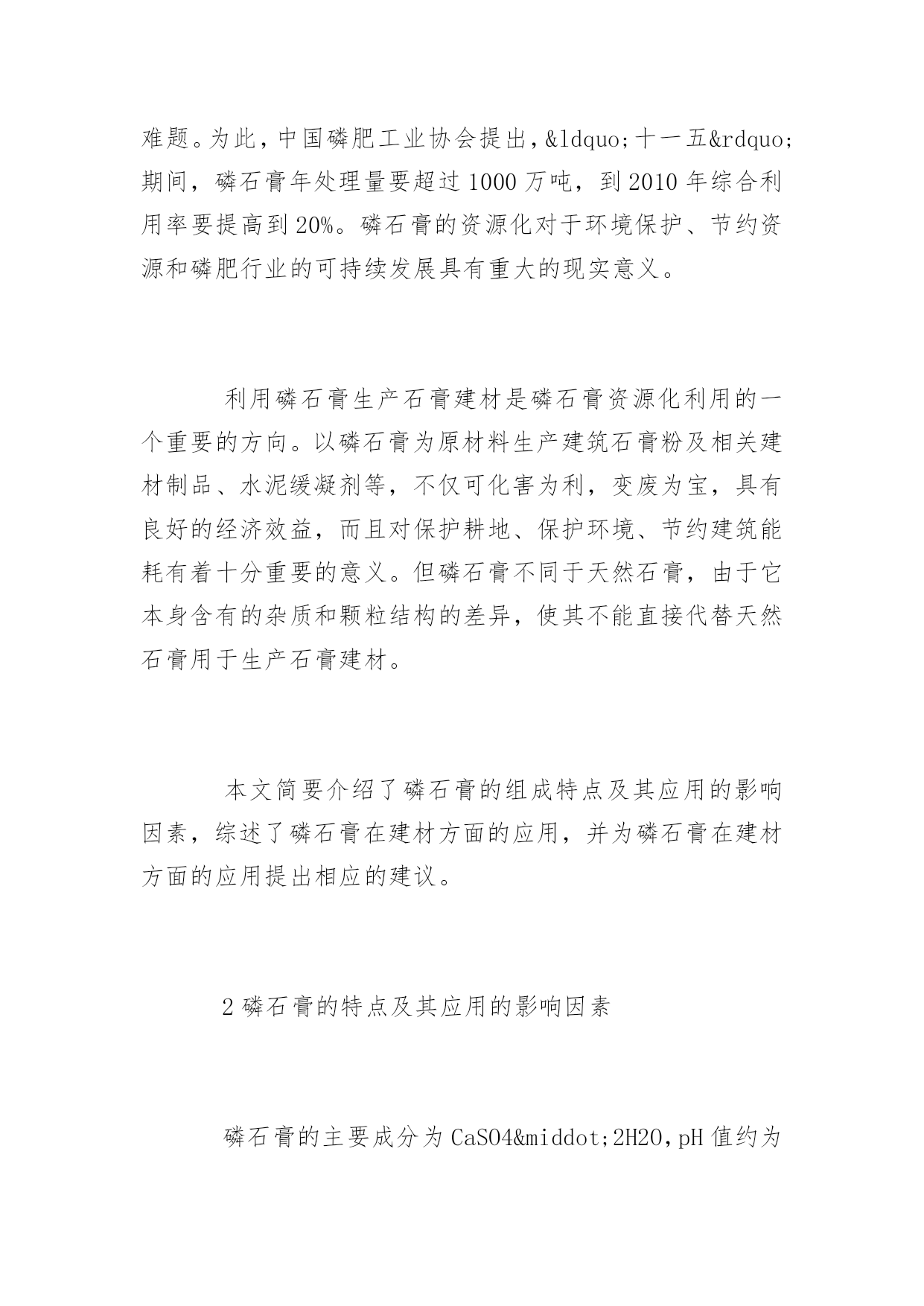

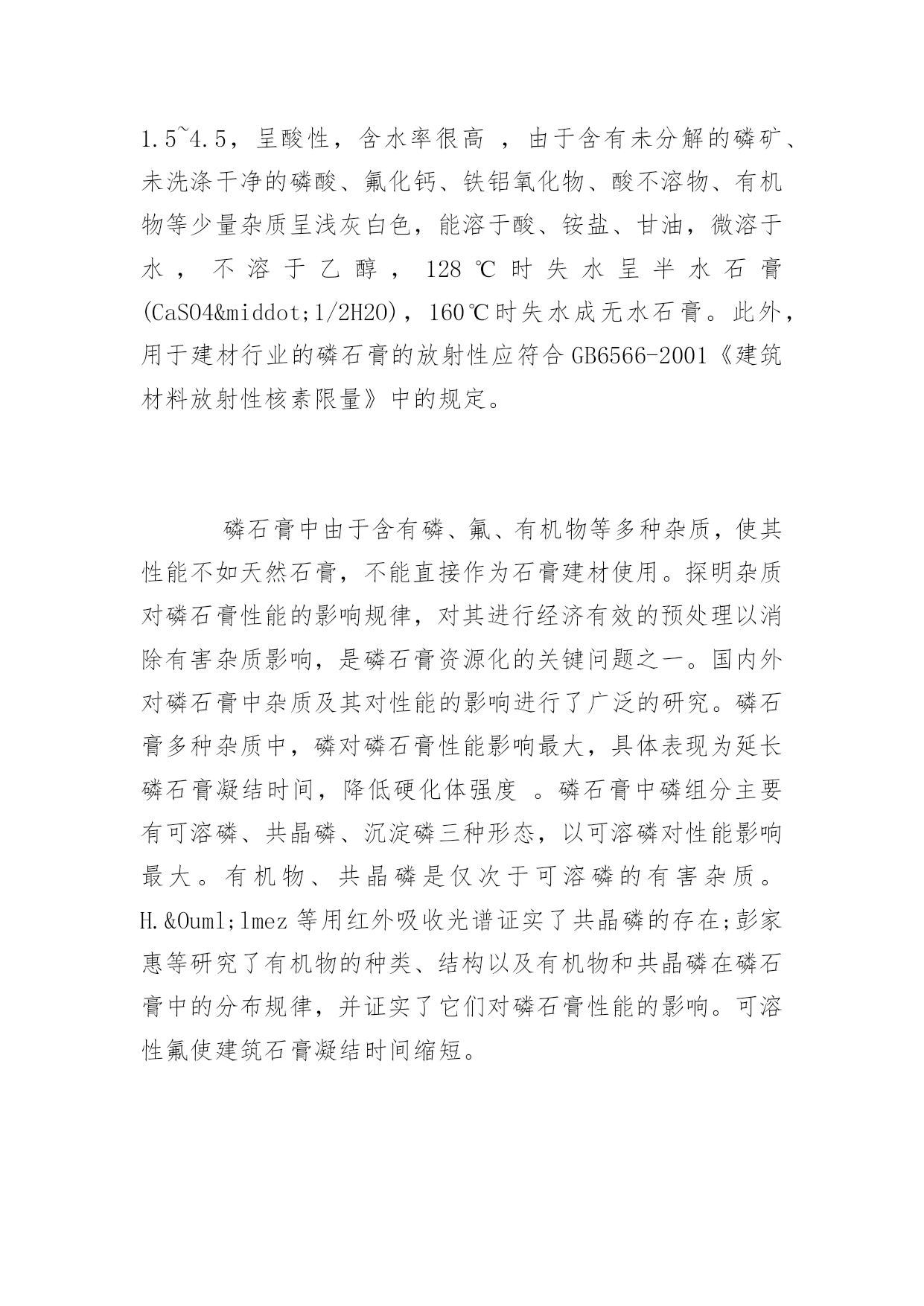

磷石膏建材应用现状分析磷石膏建材应用现状分析磷石膏是磷复肥工业的副产物，它的综合利用对于环保、节能以及磷复肥工业的可持续发展有重大的现实意义。下面由小编为大家带来磷石膏建材应用现状分析，欢迎大家阅读浏览。1引言磷石膏是生产磷酸、磷肥时排出的固体废弃物，每生产1吨磷酸约产生4~5吨磷石膏。从全世界范围来看，磷石膏的年排放量已达到了280Mt。目前全世界磷石膏的有效利用率仅为4.5%左右，日本、韩国和德国等发达国家磷石膏的利用率相对高一些，其他不发达国家磷石膏的利用率相对很低，一般以直接排放(抛弃)为主，如我国综合利用率只有10%左右。我国磷化工行业每年排放磷石膏量约5000万吨，占工业副产石膏的70%以上，而且以每年15%的速率增长，目前全国磷石膏累计堆存量超过1亿吨，不仅大量占用土地，而且容易造成环境污染，成为困扰磷化工业健康发展的一大难题。为此，中国磷肥工业协会提出，“十一五”期间，磷石膏年处理量要超过1000万吨，到2010年综合利用率要提高到20%。磷石膏的资源化对于环境保护、节约资源和磷肥行业的可持续发展具有重大的现实意义。利用磷石膏生产石膏建材是磷石膏资源化利用的一个重要的方向。以磷石膏为原材料生产建筑石膏粉及相关建材制品、水泥缓凝剂等，不仅可化害为利，变废为宝，具有良好的经济效益，而且对保护耕地、保护环境、节约建筑能耗有着十分重要的意义。但磷石膏不同于天然石膏，由于它本身含有的杂质和颗粒结构的差异，使其不能直接代替天然石膏用于生产石膏建材。本文简要介绍了磷石膏的组成特点及其应用的影响因素，综述了磷石膏在建材方面的应用，并为磷石膏在建材方面的应用提出相应的建议。2磷石膏的特点及其应用的影响因素磷石膏的主要成分为CaSO4·2H2O，pH值约为1.5~4.5，呈酸性，含水率很高，由于含有未分解的磷矿、未洗涤干净的磷酸、氟化钙、铁铝氧化物、酸不溶物、有机物等少量杂质呈浅灰白色，能溶于酸、铵盐、甘油，微溶于水，不溶于乙醇，128℃时失水呈半水石膏(CaSO4·1/2H2O)，160℃时失水成无水石膏。此外，用于建材行业的磷石膏的放射性应符合GB6566-2001《建筑材料放射性核素限量》中的规定。磷石膏中由于含有磷、氟、有机物等多种杂质，使其性能不如天然石膏，不能直接作为石膏建材使用。探明杂质对磷石膏性能的影响规律，对其进行经济有效的预处理以消除有害杂质影响，是磷石膏资源化的关键问题之一。国内外对磷石膏中杂质及其对性能的影响进行了广泛的研究。磷石膏多种杂质中，磷对磷石膏性能影响最大，具体表现为延长磷石膏凝结时间，降低硬化体强度。磷石膏中磷组分主要有可溶磷、共晶磷、沉淀磷三种形态，以可溶磷对性能影响最大。有机物、共晶磷是仅次于可溶磷的有害杂质。H.Ölmez等用红外吸收光谱证实了共晶磷的存在;彭家惠等研究了有机物的种类、结构以及有机物和共晶磷在磷石膏中的分布规律，并证实了它们对磷石膏性能的影响。可溶性氟使建筑石膏凝结时间缩短。磷石膏因其杂质的影响，要直接用于生产石膏建材，应进行一定的预处理。常用的预处理工艺有水洗、石灰中和、球磨、浮选、筛分、煅烧以及陈化等[27]。在实际利用时不仅要考虑磷石膏中存在的杂质种类及数量，还应考虑其利用途径和经济性，综合各种因素来选择经济而又合理的预处理方式。3磷石膏在建材领域的应用3.1磷石膏用于生产石膏胶凝材料磷石膏用于生产石膏胶凝材料主要有α型和β型半水石膏。其工艺流程大体上分两类：一类是利用高压釜法将二水石膏转换成α型半水石膏，即：磷石膏废渣→浮选除杂→水热转化→真空固液分离→成型。如德国的居利尼公司(Gebr，Giulini)，将二水石膏水洗后再用高温高压蒸汽处理，将其转化成α型半水石膏。英国ICI公司则先加水将磷石膏制成料浆，洗涤后送入高压釜中转化。南京化学工业公司磷肥厂与上海建筑科学研究所合作制取的α型半水石膏，其抗拉强度达40MPa。南京大厂镇建材厂利用南京化学工业公司磷肥厂的副产物磷石膏生产α型半水石膏，产品质量超过二级建筑石膏标准。我国东南大学也对磷石膏制α半水石膏工艺进行了研究与开发，该法是将磷石膏加水制成料浆，在反应釜中反应，并加入媒晶剂，使生成的α半水石膏晶形发育完全、强度高。另一类是利用烘烤法使二水石膏脱水成β型半水石膏，即：磷石膏废渣→浮选除杂→固液分离→干燥→煅烧→粉磨→成品。法国罗纳-普朗克(Rhone-Poulenc)公司将磷石膏初洗，过滤除杂，再加入石灰中和或浮选除杂，于
