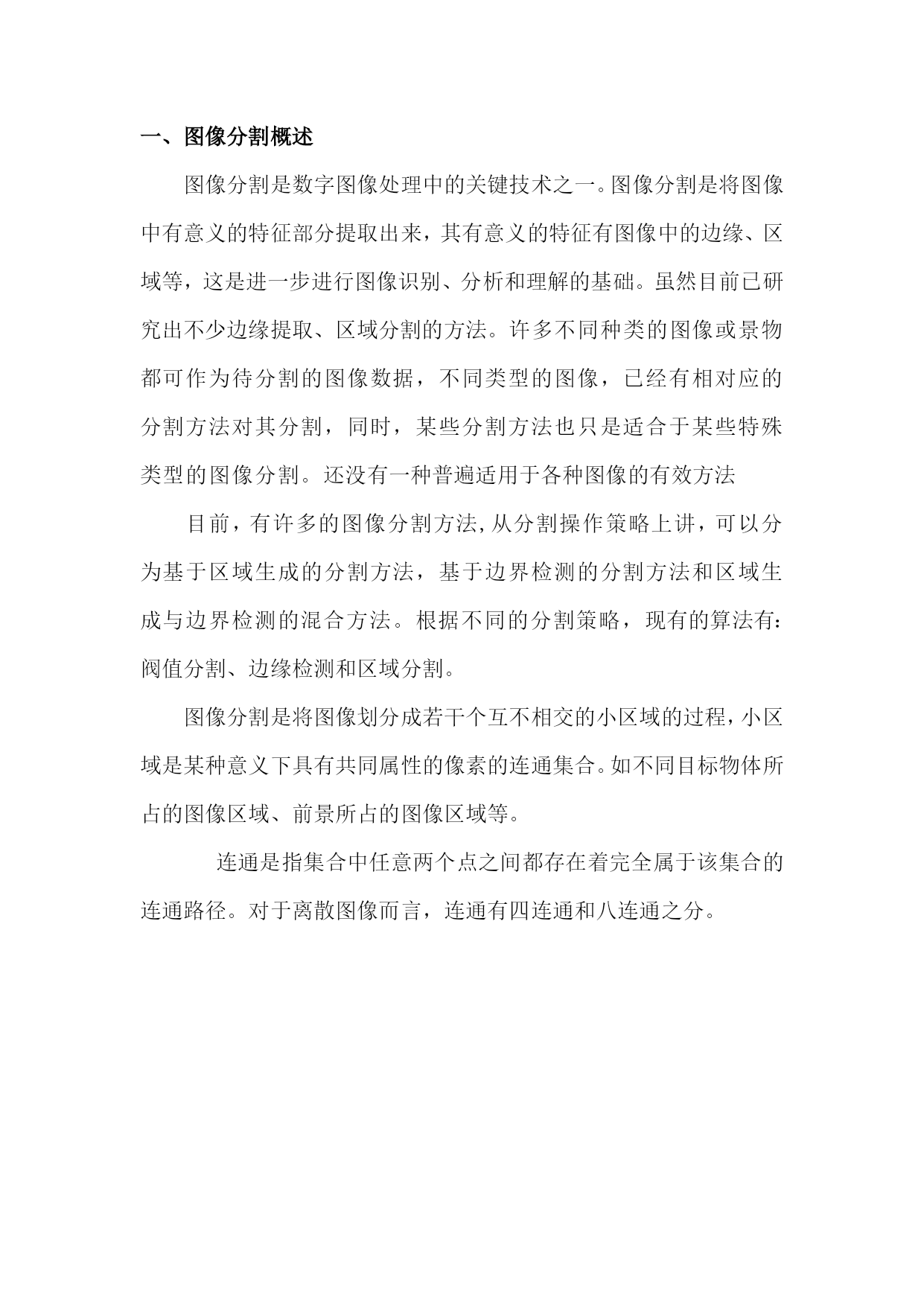

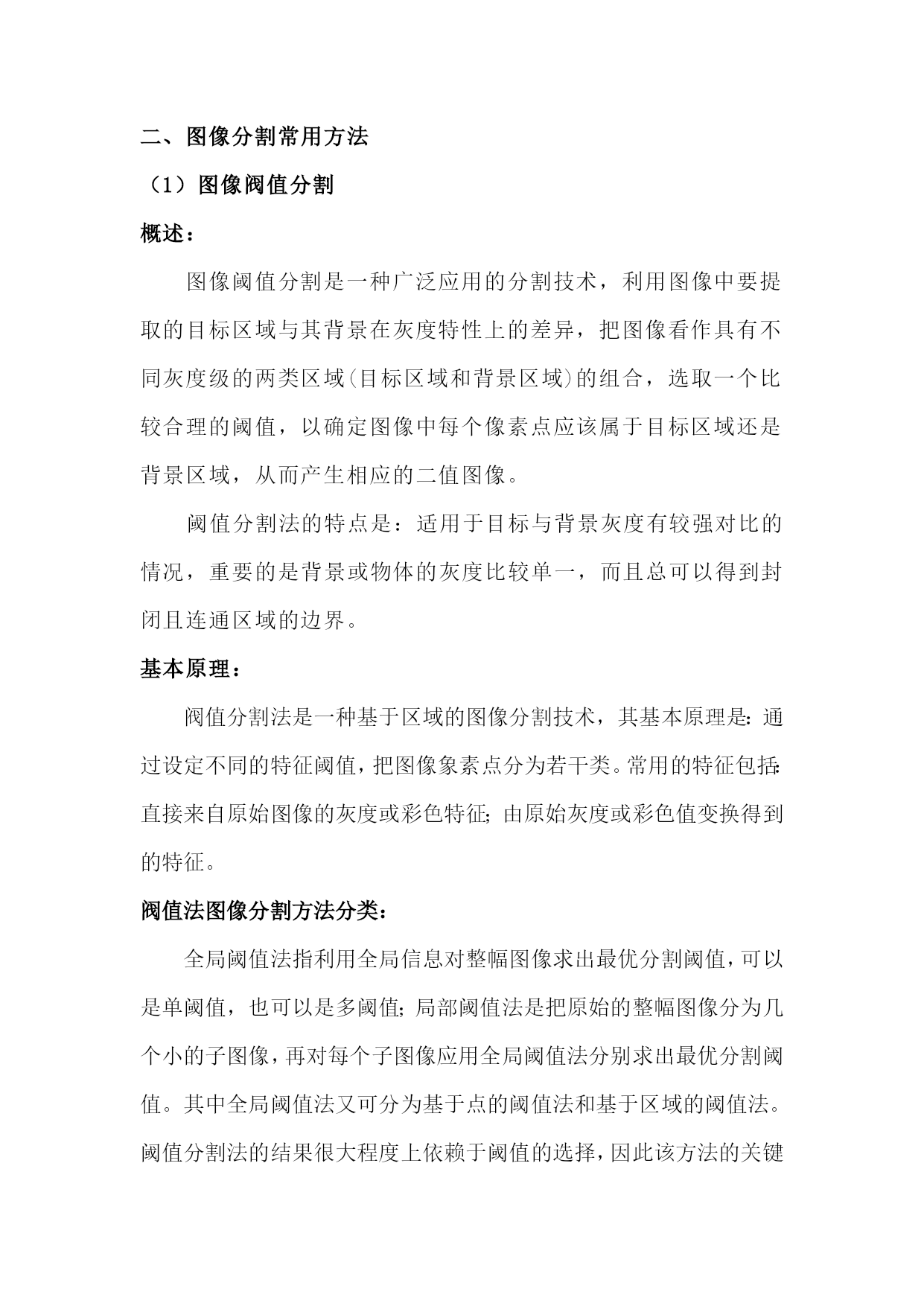

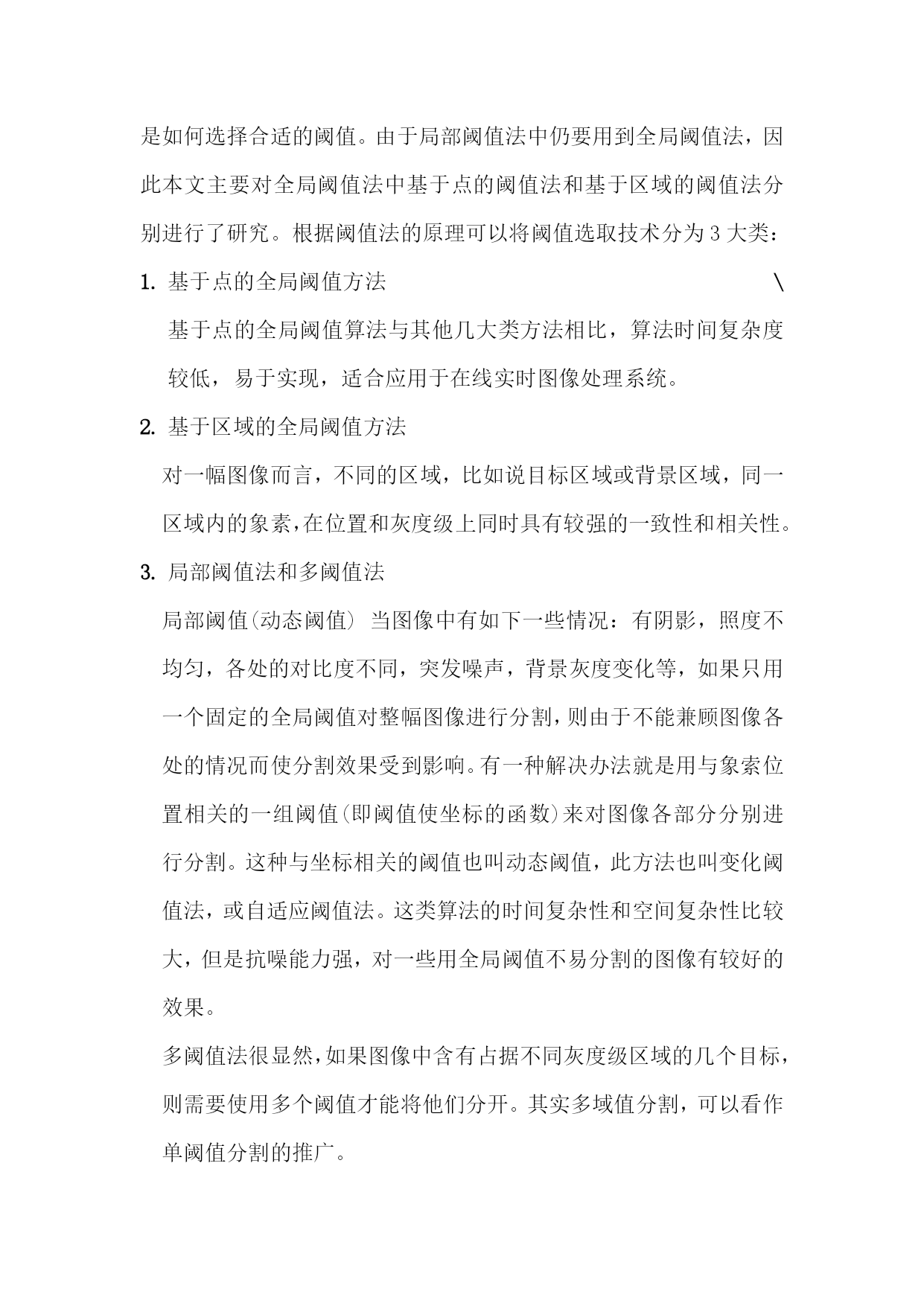

图形图像处理——图像分割解斌07062206一、图像分割概述图像分割是数字图像处理中的关键技术之一。图像分割是将图像中有意义的特征部分提取出来，其有意义的特征有图像中的边缘、区域等，这是进一步进行图像识别、分析和理解的基础。虽然目前已研究出不少边缘提取、区域分割的方法。许多不同种类的图像或景物都可作为待分割的图像数据，不同类型的图像，已经有相对应的分割方法对其分割，同时，某些分割方法也只是适合于某些特殊类型的图像分割。还没有一种普遍适用于各种图像的有效方法目前，有许多的图像分割方法,从分割操作策略上讲，可以分为基于区域生成的分割方法，基于边界检测的分割方法和区域生成与边界检测的混合方法。根据不同的分割策略，现有的算法有：阀值分割、边缘检测和区域分割。图像分割是将图像划分成若干个互不相交的小区域的过程，小区域是某种意义下具有共同属性的像素的连通集合。如不同目标物体所占的图像区域、前景所占的图像区域等。连通是指集合中任意两个点之间都存在着完全属于该集合的连通路径。对于离散图像而言，连通有四连通和八连通之分。二、图像分割常用方法（1）图像阀值分割概述：图像阈值分割是一种广泛应用的分割技术，利用图像中要提取的目标区域与其背景在灰度特性上的差异，把图像看作具有不同灰度级的两类区域(目标区域和背景区域)的组合，选取一个比较合理的阈值，以确定图像中每个像素点应该属于目标区域还是背景区域，从而产生相应的二值图像。阈值分割法的特点是：适用于目标与背景灰度有较强对比的情况，重要的是背景或物体的灰度比较单一，而且总可以得到封闭且连通区域的边界。基本原理：阀值分割法是一种基于区域的图像分割技术，其基本原理是：通过设定不同的特征阈值，把图像象素点分为若干类。常用的特征包括：直接来自原始图像的灰度或彩色特征；由原始灰度或彩色值变换得到的特征。阀值法图像分割方法分类：全局阈值法指利用全局信息对整幅图像求出最优分割阈值，可以是单阈值，也可以是多阈值；局部阈值法是把原始的整幅图像分为几个小的子图像，再对每个子图像应用全局阈值法分别求出最优分割阈值。其中全局阈值法又可分为基于点的阈值法和基于区域的阈值法。阈值分割法的结果很大程度上依赖于阈值的选择，因此该方法的关键是如何选择合适的阈值。由于局部阈值法中仍要用到全局阈值法，因此本文主要对全局阈值法中基于点的阈值法和基于区域的阈值法分别进行了研究。根据阈值法的原理可以将阈值选取技术分为3大类：基于点的全局阈值方法\基于点的全局阈值算法与其他几大类方法相比，算法时间复杂度较低，易于实现，适合应用于在线实时图像处理系统。基于区域的全局阈值方法对一幅图像而言，不同的区域，比如说目标区域或背景区域，同一区域内的象素，在位置和灰度级上同时具有较强的一致性和相关性。局部阈值法和多阈值法局部阈值(动态阈值)当图像中有如下一些情况：有阴影，照度不均匀，各处的对比度不同，突发噪声，背景灰度变化等，如果只用一个固定的全局阈值对整幅图像进行分割，则由于不能兼顾图像各处的情况而使分割效果受到影响。有一种解决办法就是用与象索位置相关的一组阈值(即阈值使坐标的函数)来对图像各部分分别进行分割。这种与坐标相关的阈值也叫动态阈值，此方法也叫变化HYPERLINK"http://www.eepw.com.cn/news/listbylabel/label/阈值法"阈值法，或自适应HYPERLINK"http://www.eepw.com.cn/news/listbylabel/label/阈值法"阈值法。这类算法的时间复杂性和空间复杂性比较大，但是抗噪能力强，对一些用全局阈值不易分割的图像有较好的效果。多阈值法很显然，如果图像中含有占据不同灰度级区域的几个目标，则需要使用多个阈值才能将他们分开。其实多域值分割，可以看作单阈值分割的推广。（2）边缘检测概述：图像边缘检测大幅度地减少了数据量，并且剔除了可以认为不相关的信息，保留了图像重要的结构属性。有许多方法用于边缘检测，它们的绝大部分可以划分为两类：基于查找一类和基于零穿越的一类。基于查找的方法通过寻找图像一阶导数中的最大和最小值来检测边界，通常是将边界定位在梯度最大的方向。基于零穿越的方法通过寻找图像二阶导数零穿越来寻找边界，通常是Laplacian过零点或者非线性差分表示的过零点。基本原理：边缘检测的目的是标识数字图像中亮度变化明显的点。图像属性中的显著变化通常反映了属性的重要事件和变化。这些包括深度上的不连续、表面方向不连续、物质属性变化和场景照明变化。边缘检测方法：检测边缘：如果将边缘认为是一定数量点亮度发生变化的地方，那么边缘检测大体上就是计算这个亮度变化的导数。为简化起
