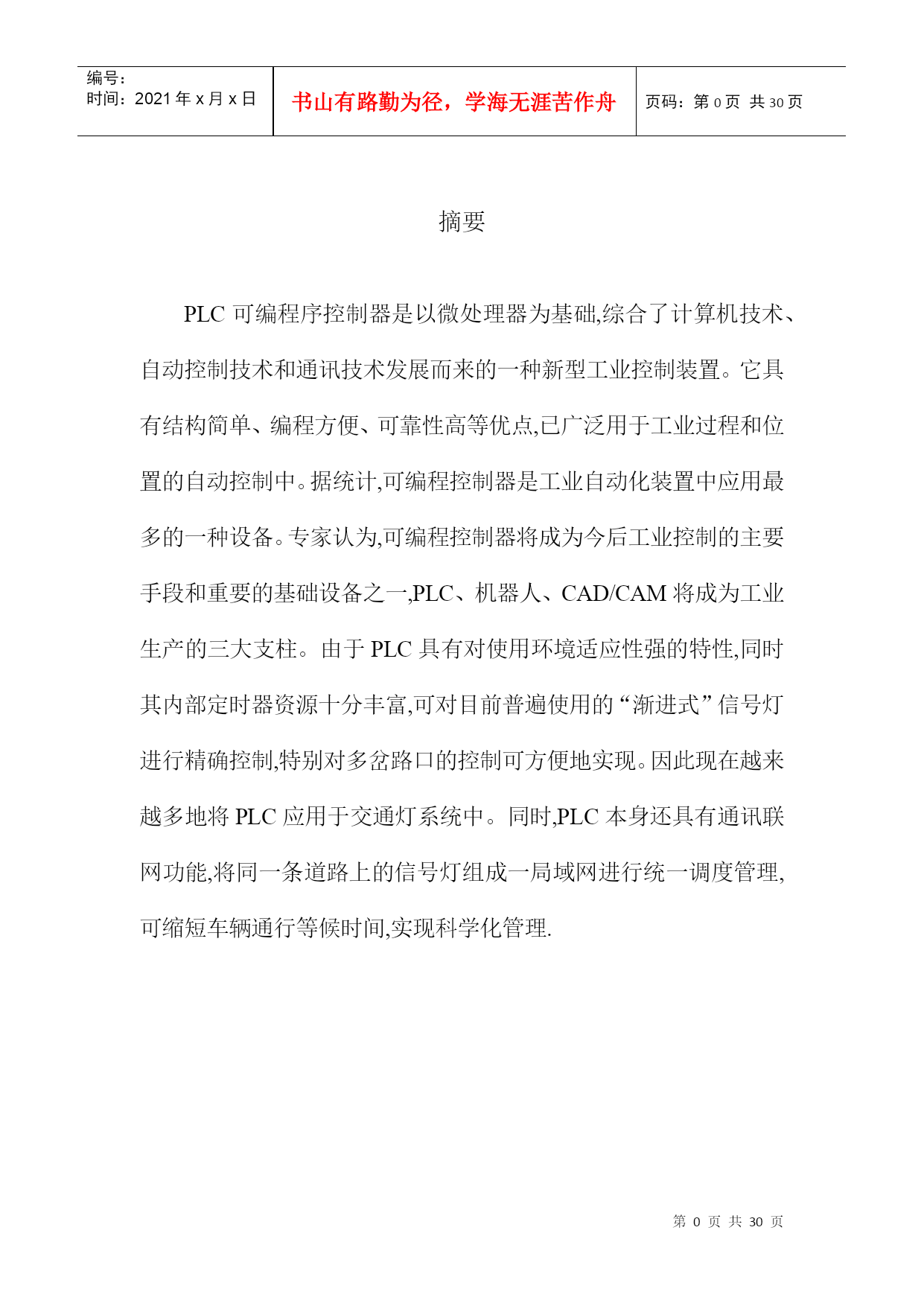

PAGEPAGE2奥鹏学院毕业设计（论文）题目PLC控制交通灯设计学生姓名蔡成武专业机电一体化指导教师田老师目录TOC\o"1-3"摘要PAGEREF_Toc320185090\h1第一章PLC的特点及应用PAGEREF_Toc320185091\h2一.概述PAGEREF_Toc320185092\h2二.PLC的特点PAGEREF_Toc320185093\h2三.PLC的应用PAGEREF_Toc320185094\h2第二章PLC的结构及原理PAGEREF_Toc320185095\h5一.PLC的分类PAGEREF_Toc320185096\h5二.PLC的结构PAGEREF_Toc320185097\h5三.PLC的工作原理PAGEREF_Toc320185098\h6四.PLC汇编语言PAGEREF_Toc320185099\h6五.PLC的基本指令PAGEREF_Toc320185100\h8六.PLC交通灯毕业设计编程器件PAGEREF_Toc320185101\h12第三章梯形图的设计与编程方法PAGEREF_Toc320185102\h13一.控制要求PAGEREF_Toc320185103\h13二.控制时序PAGEREF_Toc320185104\h13三.PLC交通灯毕业设计硬件及外围元器件PAGEREF_Toc320185105\h14第四章程序设计PAGEREF_Toc320185106\h15一.PLC交通灯毕业设计梯形图PAGEREF_Toc320185107\h15二.PLC交通灯毕业设计指令图PAGEREF_Toc320185108\h17三.软件设计PAGEREF_Toc320185109\h20第五章PLC交通灯毕业论文设计总结PAGEREF_Toc320185110\h21谢辞PAGEREF_Toc320185111\h22参考文献PAGEREF_Toc320185112\h23编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE26页共NUMPAGES30页第PAGE\*MERGEFORMAT26页共NUMPAGES\*MERGEFORMAT30页摘要PLC可编程序控制器是以微处理器为基础,综合了计算机技术、自动控制技术和通讯技术发展而来的一种新型工业控制装置。它具有结构简单、编程方便、可靠性高等优点,已广泛用于工业过程和位置的自动控制中。据统计,可编程控制器是工业自动化装置中应用最多的一种设备。专家认为,可编程控制器将成为今后工业控制的主要手段和重要的基础设备之一,PLC、机器人、CAD/CAM将成为工业生产的三大支柱。由于PLC具有对使用环境适应性强的特性,同时其内部定时器资源十分丰富,可对目前普遍使用的“渐进式”信号灯进行精确控制,特别对多岔路口的控制可方便地实现。因此现在越来越多地将PLC应用于交通灯系统中。同时,PLC本身还具有通讯联网功能,将同一条道路上的信号灯组成一局域网进行统一调度管理,可缩短车辆通行等候时间,实现科学化管理.第一章PLC的特点及应用一.概述可编程控制器（ProgrammableController）是计算机家族中的一员，是为工业控制应用而设计制造的。早期的可编程控制器称作可编程逻辑控制器（ProgrammableLogicController），简称PLC，它主要用来代替继电器实现逻辑控制。随着技术的发展，这种装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称作可编程控制器，简称PC。但是为了避免与个人计算机（PersonalComputer）的简称混淆，所以将可编程控制器简称PLC。三.PLC的特点PLC的主要特点1、高可靠性（1）所有的I/O接口电路均采用光电隔离，使工业现场的外电路与PLC内部电路之间电气上隔离。（2）各输入端均采用R-C滤波器，其滤波时间常数一般为10~20ms.（3）各模块均采用屏蔽措施，以防止辐射干扰。（4）采用性能优良的开关电源。（5）对采用的器件进行严格的筛选。（6）良好的自诊断功能，一旦电源或其他软，硬件发生异常情况，CPU立即采用有效措施，以防止故障扩大。（7）大型PLC还可以采用由双CPU构成冗余系统或有三CPU构成表决系统,使可靠性更进一步提高。2、丰富的I/O接口模块PLC针对不同的工业现场信号，如：交流或直流；开关量
