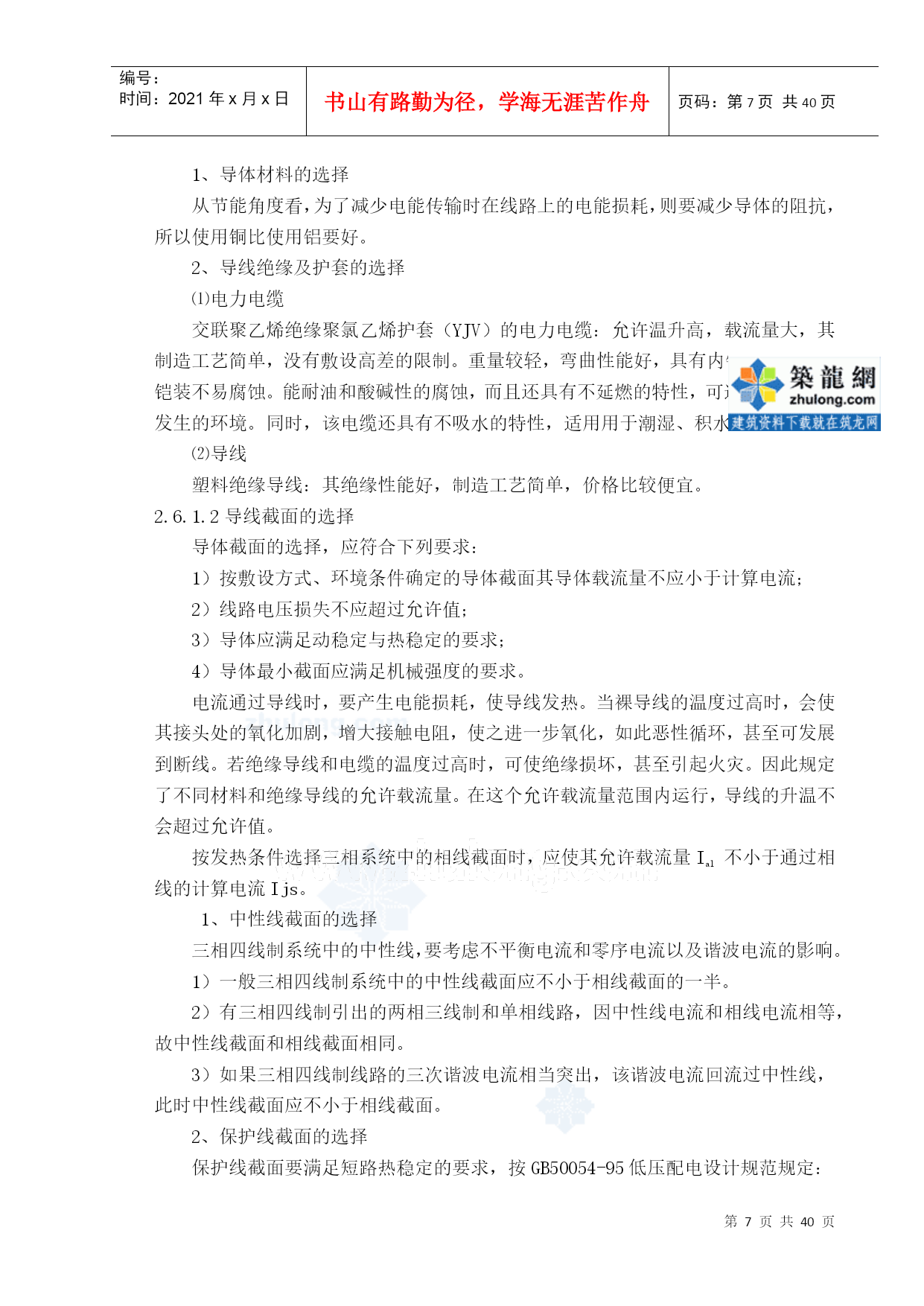

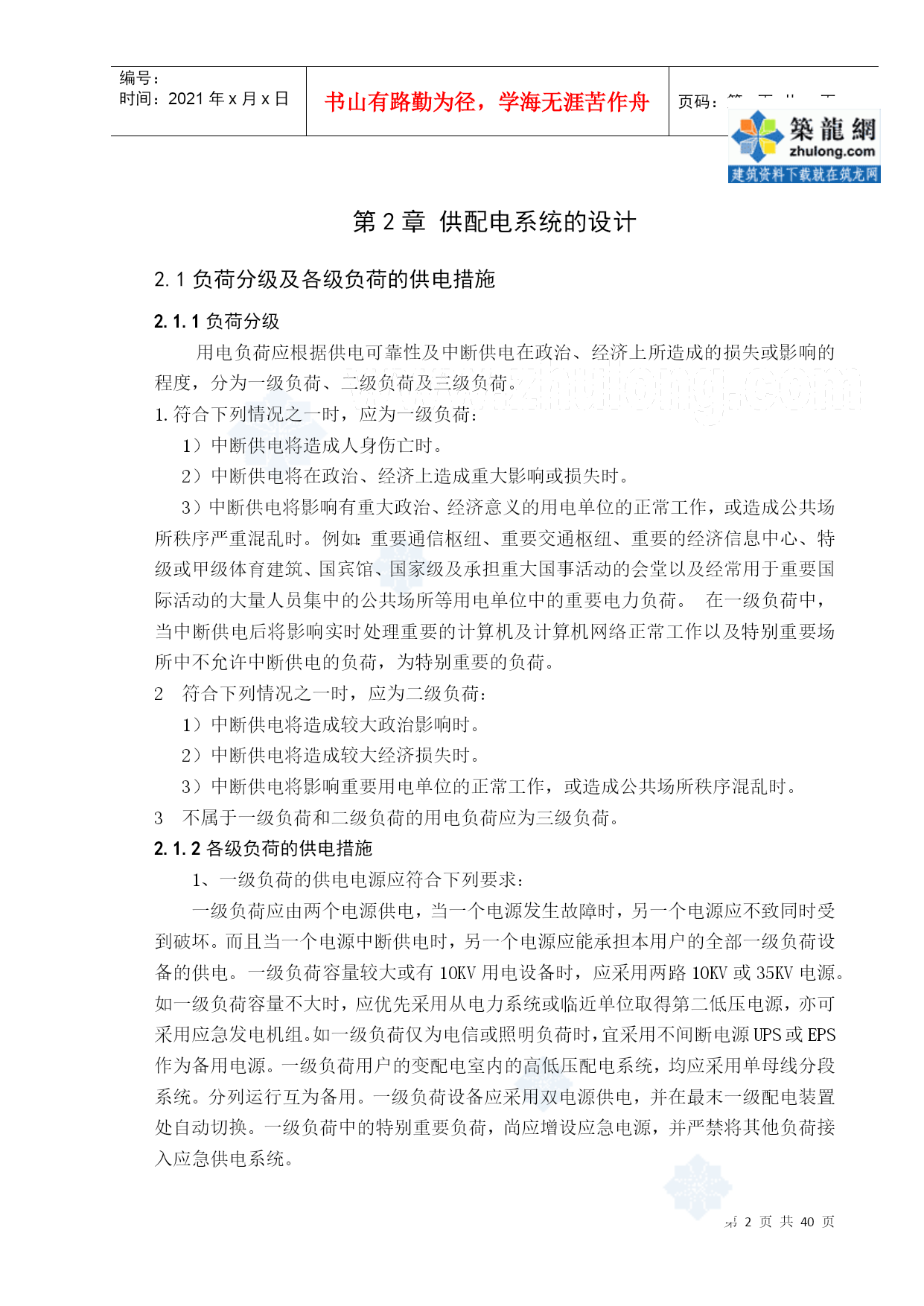

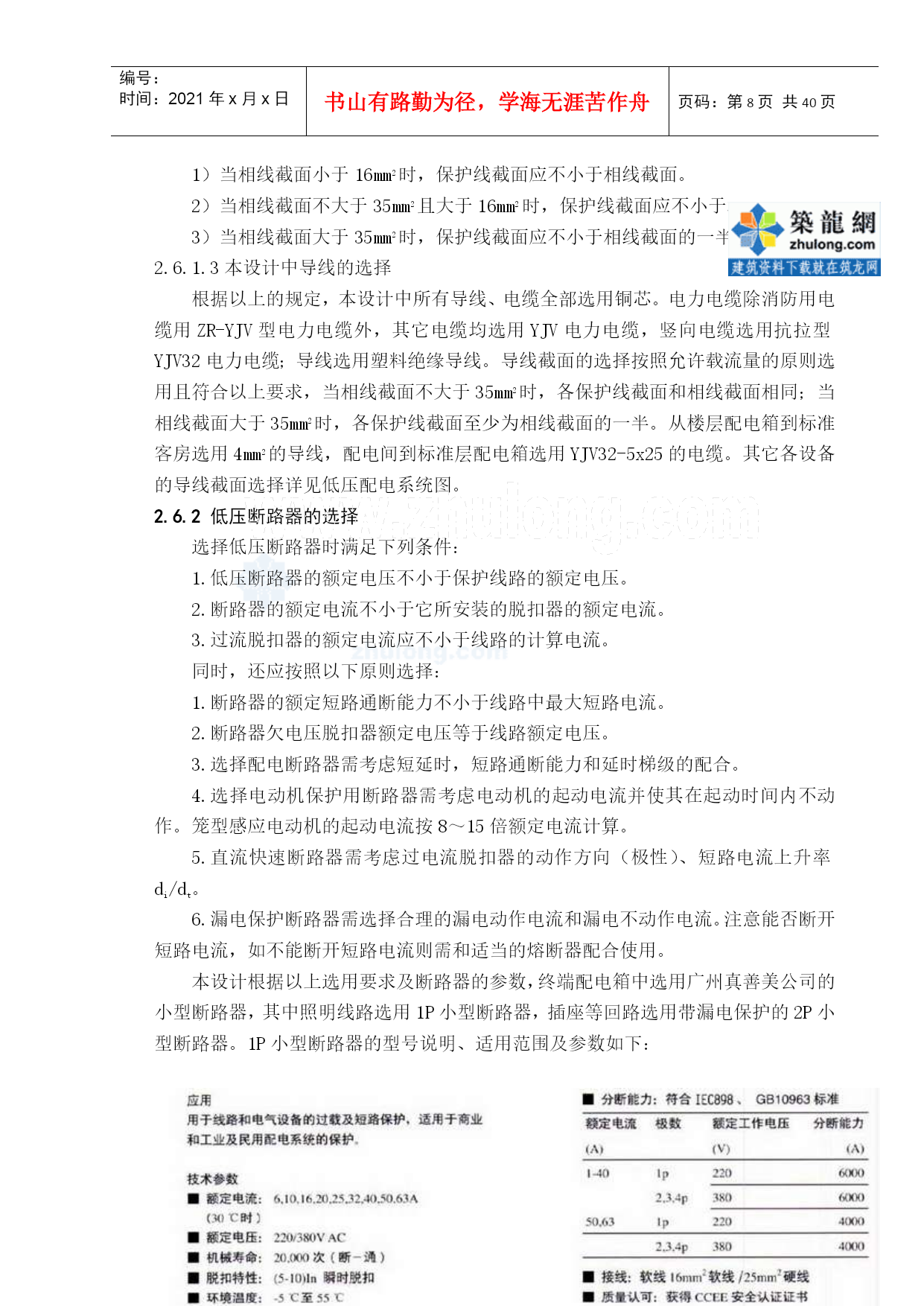

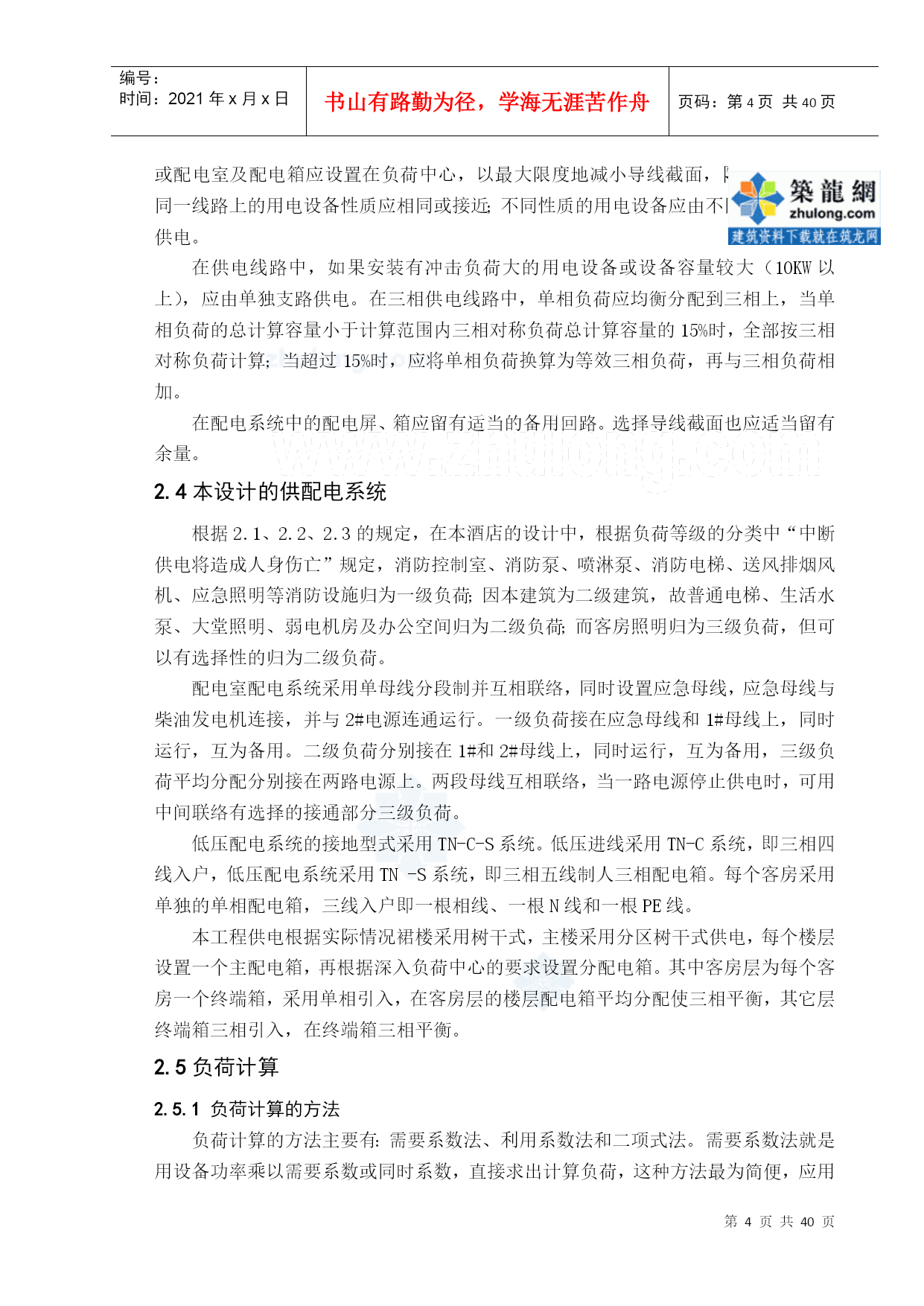

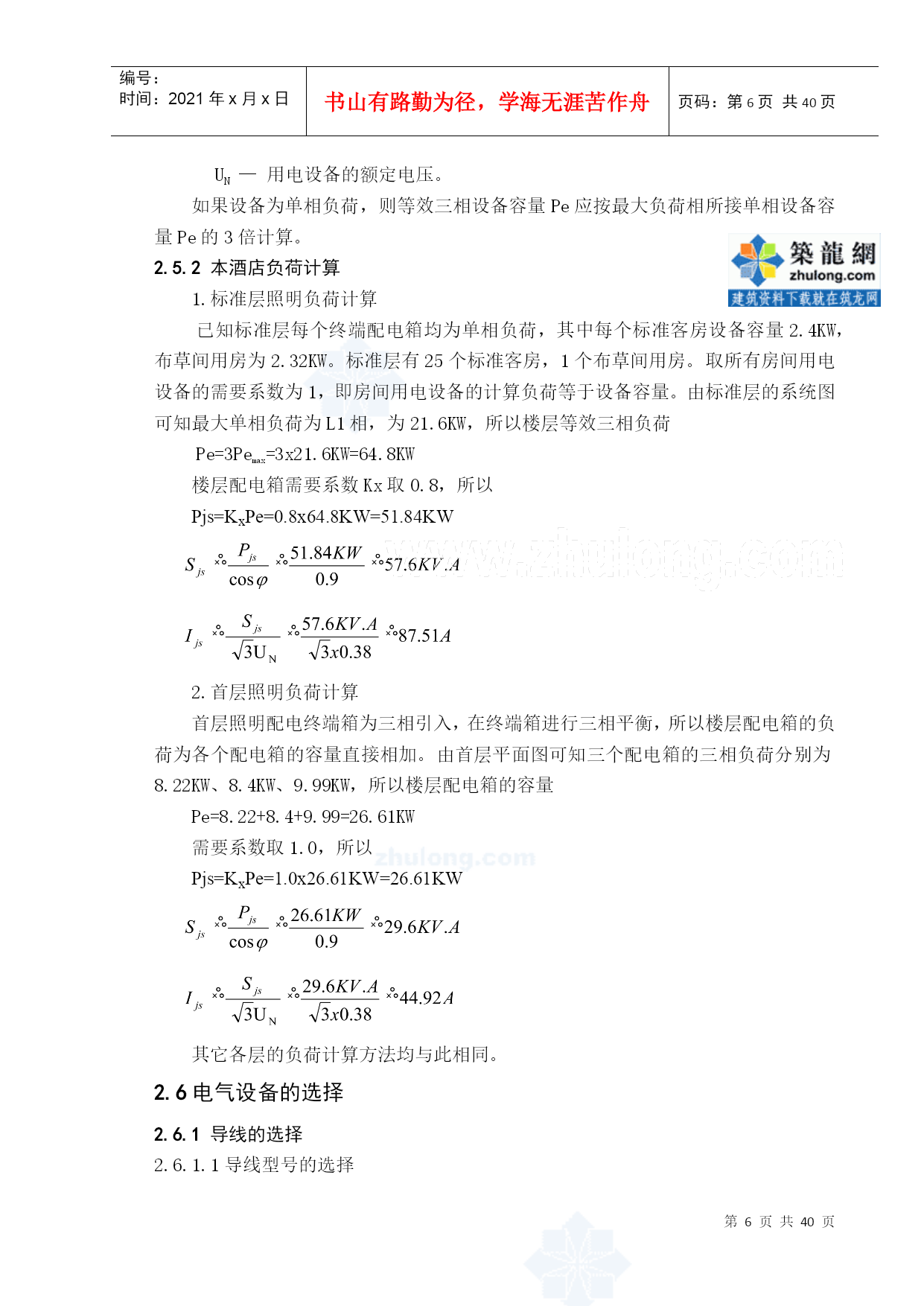

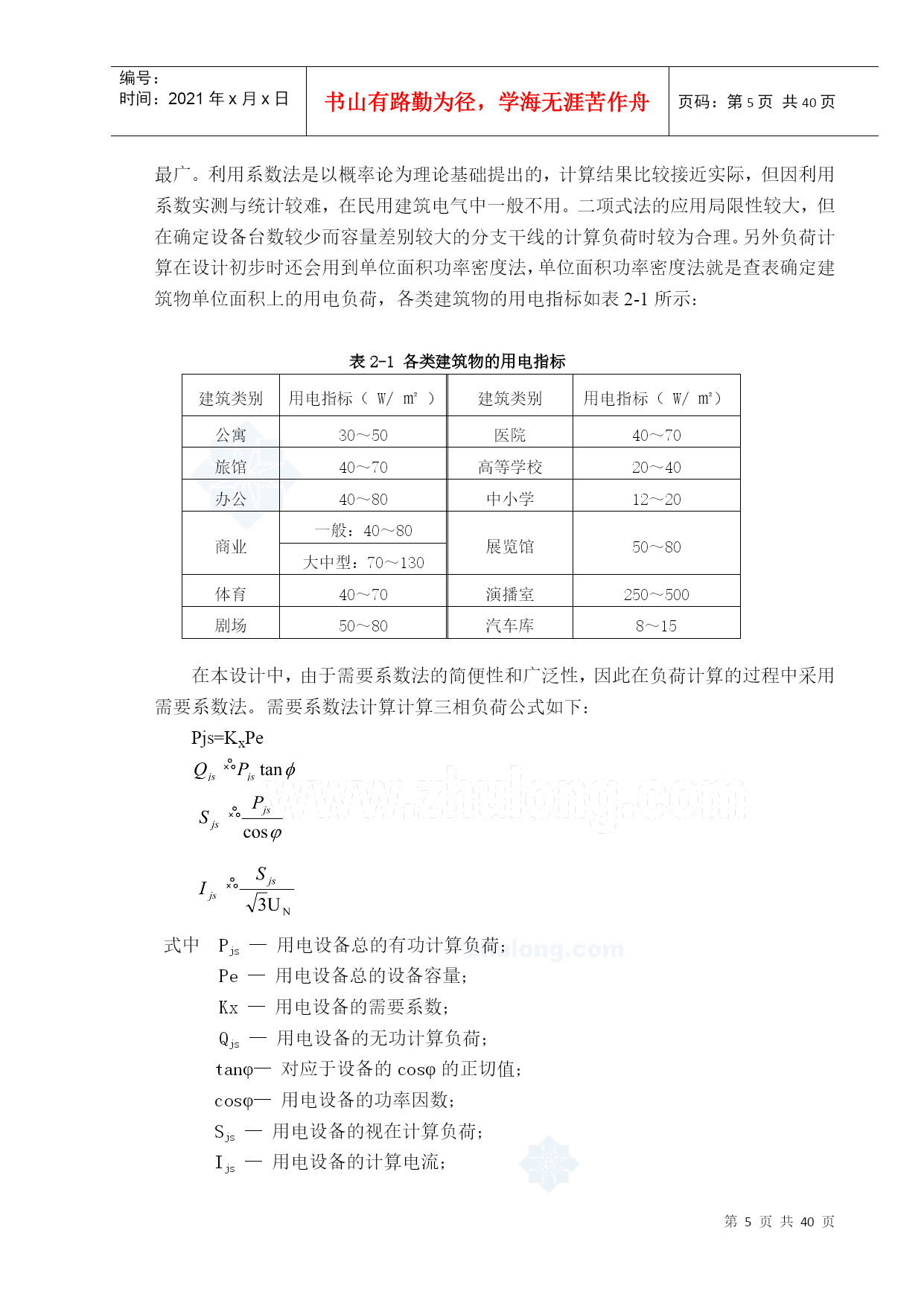

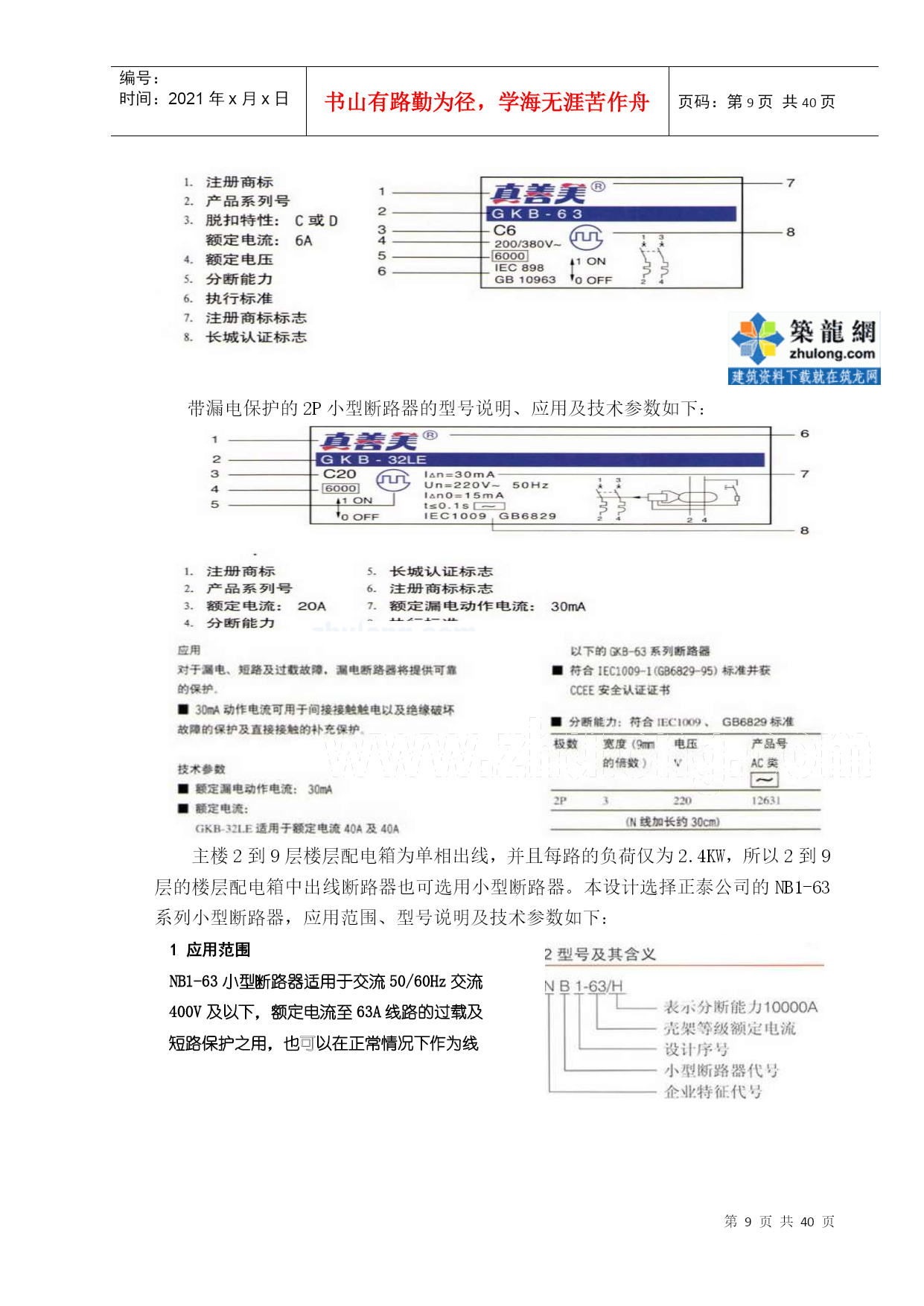

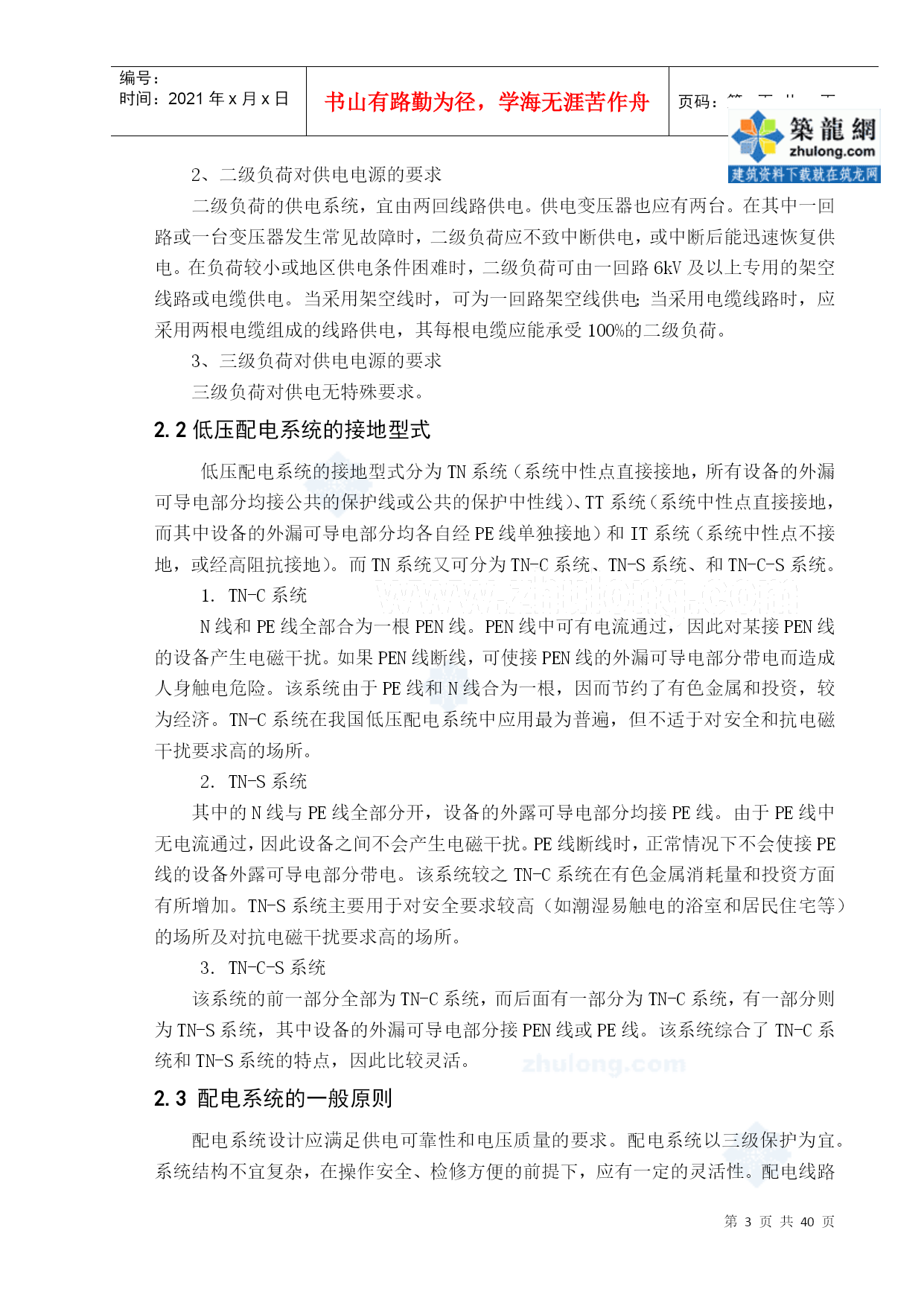

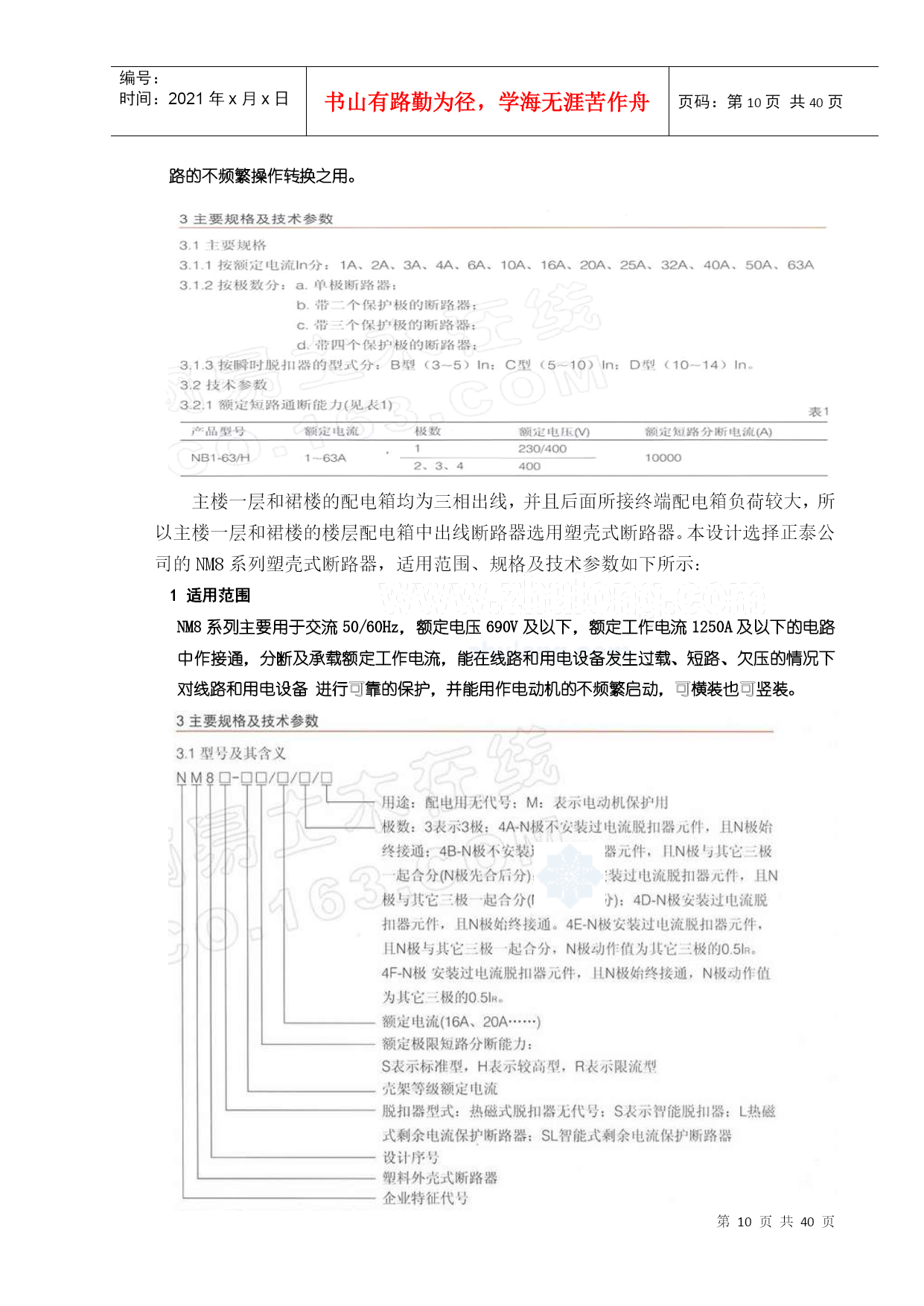

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE40页共NUMPAGES40页第PAGE\*MERGEFORMAT40页共NUMPAGES\*MERGEFORMAT40页第1章概述1.1工程概况本设计总用地面积22546m2，总建筑面积30600m2，建筑层数为9层，建筑高度33.2m，框架剪力墙结构，建筑等级为二级。本工程为二类高层建筑，耐火等级为二级，建筑采用自动喷水灭火系统，凡设备用房门均采用甲级防火门，楼梯间为封闭楼梯间，采用乙级防火门，管道井检修门为丙级防火门。防火分区：一、二、三层主楼和裙楼分别为一个防火分区，三层以上每层为一个防火分区。在本建筑中一层设有大堂、服务台、办公室、洗衣房、咖啡厅、厨房、配电室、空调机房、消防控制室、电话机房、BA值班室、浴室、公共卫生间、水设备间等；二层主楼为标准客房和布草间，裙楼为办公空间、餐厅、空调机房和公共卫生间等；三层主楼为标准客房和布草间，裙楼为办公空间、空调机房和公共卫生间等；四层到八层为标准层，由标准客房和布草间组成，其中八层的布草间辅助用房用作电视机房；九层设有标准客房、套房、布草间以及喷淋稳压泵房；屋顶层设有电梯机房和空调机组。1.2高层民用建筑的特点1、高层民用建筑采用10KV甚至35KV高压供电；2、高层民用建筑的用电量大，对电气设备的要求较高；3、高层民用建筑对消防系统的安全、可靠性要求较高；4、高层民用建筑对防雷、接地等安全要求较高；5、高层民用建筑功能较全，对弱电部分依赖较多，智能化水平较高。1.3建筑电气设计的组成建筑电气设计是现代高层建筑的重要组成部分，一般来讲，建筑电气设计大致分为强电部分和弱电部分。强电部分的设计包括低压配电系统，动力照明干线系统，配电箱系统和导线电缆的敷设。强电部分是建筑电气设计的基础和主干部分，建筑电气的重要性和可靠性都取决于强电部分设计的好坏。而弱电部分包括有线电视及卫星电视系统，通信系统，广播扩声系统，火灾自动报警与消防联动系统还有综合布线系统，目前设计中比较深化的是火灾报警及消防联动系统与综合布线系统两部分。随着建筑智能化水平的提高，弱电部分的系统增加很多，弱电系统占基建投资的比率也越来越高，因此设计好弱电的各个子系统，对节约投资、提高智能化水平是有重要意义的。第2章供配电系统的设计2.1负荷分级及各级负荷的供电措施2.1.1负荷分级用电负荷应根据供电可靠性及中断供电在政治、经济上所造成的损失或影响的程度，分为一级负荷、二级负荷及三级负荷。1.符合下列情况之一时，应为一级负荷：1）中断供电将造成人身伤亡时。2）中断供电将在政治、经济上造成重大影响或损失时。3）中断供电将影响有重大政治、经济意义的用电单位的正常工作，或造成公共场所秩序严重混乱时。例如：重要通信枢纽、重要交通枢纽、重要的经济信息中心、特级或甲级体育建筑、国宾馆、国家级及承担重大国事活动的会堂以及经常用于重要国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。在一级负荷中，当中断供电后将影响实时处理重要的计算机及计算机网络正常工作以及特别重要场所中不允许中断供电的负荷，为特别重要的负荷。2符合下列情况之一时，应为二级负荷：1）中断供电将造成较大政治影响时。2）中断供电将造成较大经济损失时。3）中断供电将影响重要用电单位的正常工作，或造成公共场所秩序混乱时。3不属于一级负荷和二级负荷的用电负荷应为三级负荷。2.1.2各级负荷的供电措施1、一级负荷的供电电源应符合下列要求：一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源应不致同时受到破坏。而且当一个电源中断供电时，另一个电源应能承担本用户的全部一级负荷设备的供电。一级负荷容量较大或有10KV用电设备时，应采用两路10KV或35KV电源。如一级负荷容量不大时，应优先采用从电力系统或临近单位取得第二低压电源，亦可采用应急发电机组。如一级负荷仅为电信或照明负荷时，宜采用不间断电源UPS或EPS作为备用电源。一级负荷用户的变配电室内的高低压配电系统，均应采用单母线分段系统。分列运行互为备用。一级负荷设备应采用双电源供电，并在最末一级配电装置处自动切换。一级负荷中的特别重要负荷，尚应增设应急电源，并严禁将其他负荷接入应急供电系统。2、二级负荷对供电电源的要求二级负荷的供电系统，宜由两回线路供电。供电变压器也应有两台。在其中一回路或一台变压器发生常见故障时，二级负荷应不致中断供电，或中断后能迅速恢复供电。在负荷较小或地区供电条件困难时，二级负荷可由一回路6kV及以上专用的架空线路或电缆供电。当采用架空线时，可为一回路架空线供电；当采用电缆线路时，应采用两根电缆组成的线路供电，其每根电
