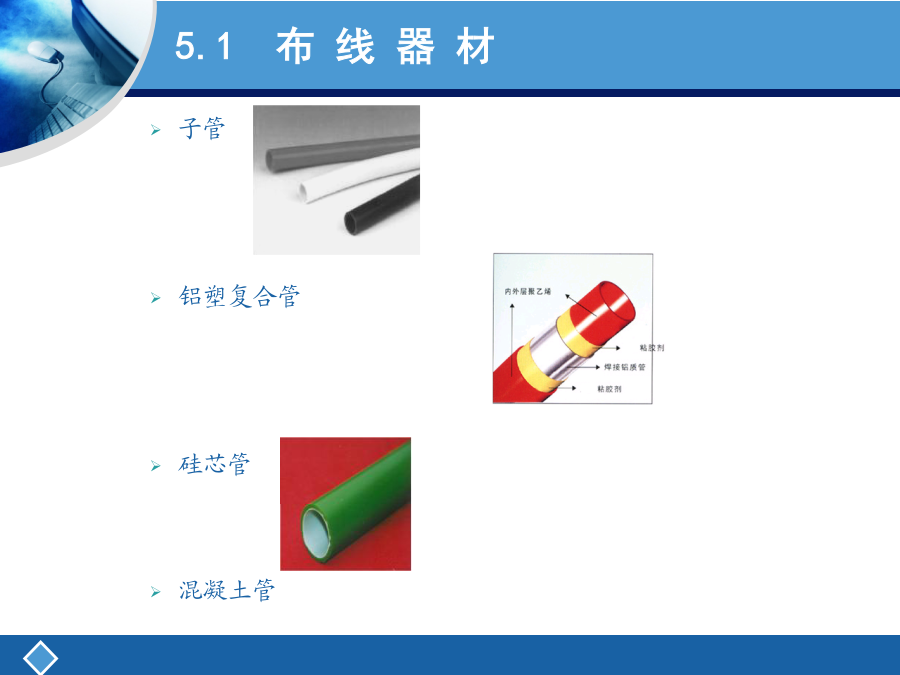

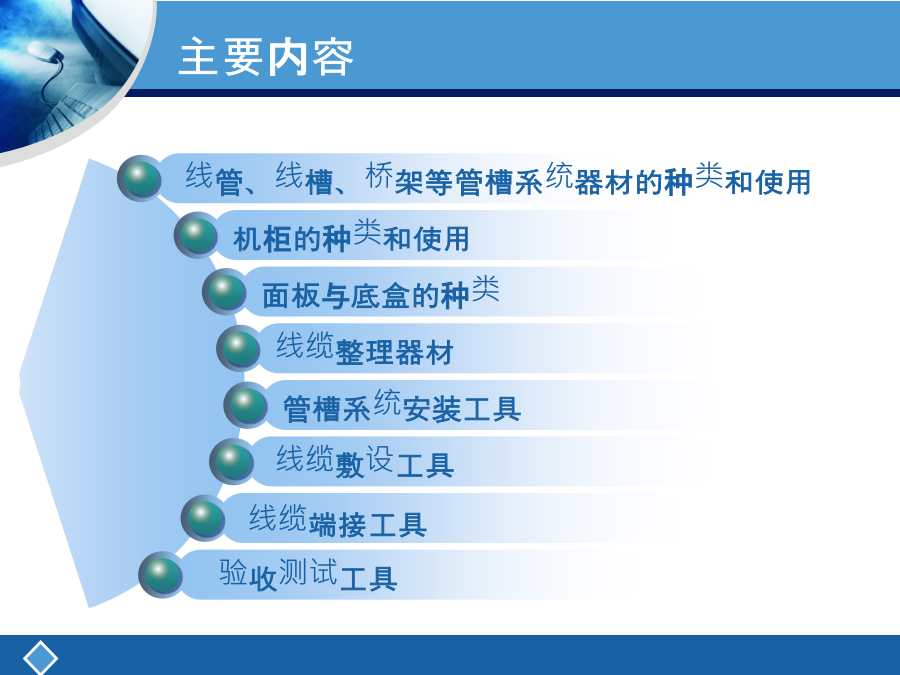

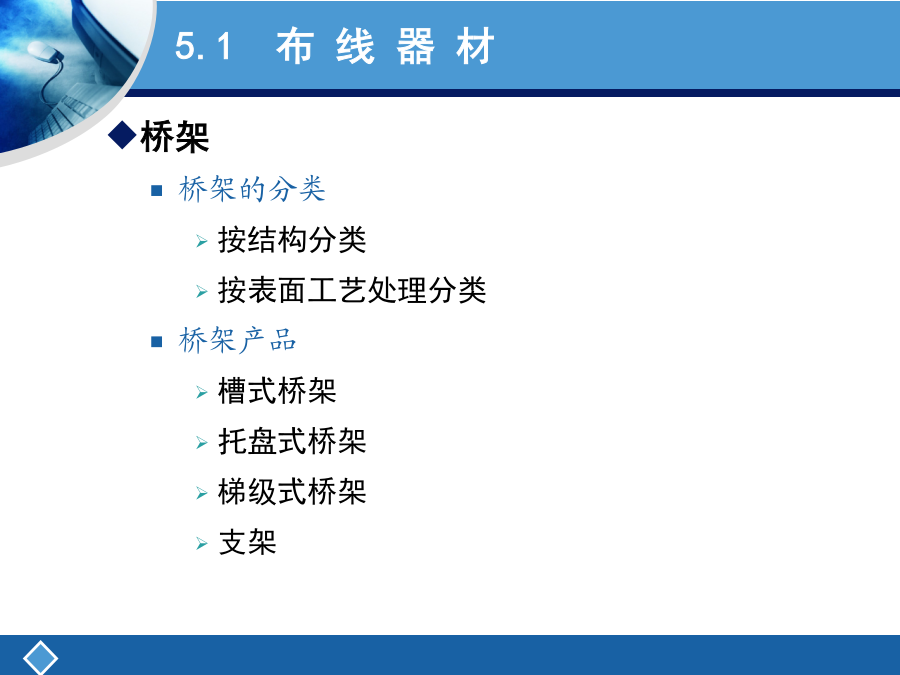

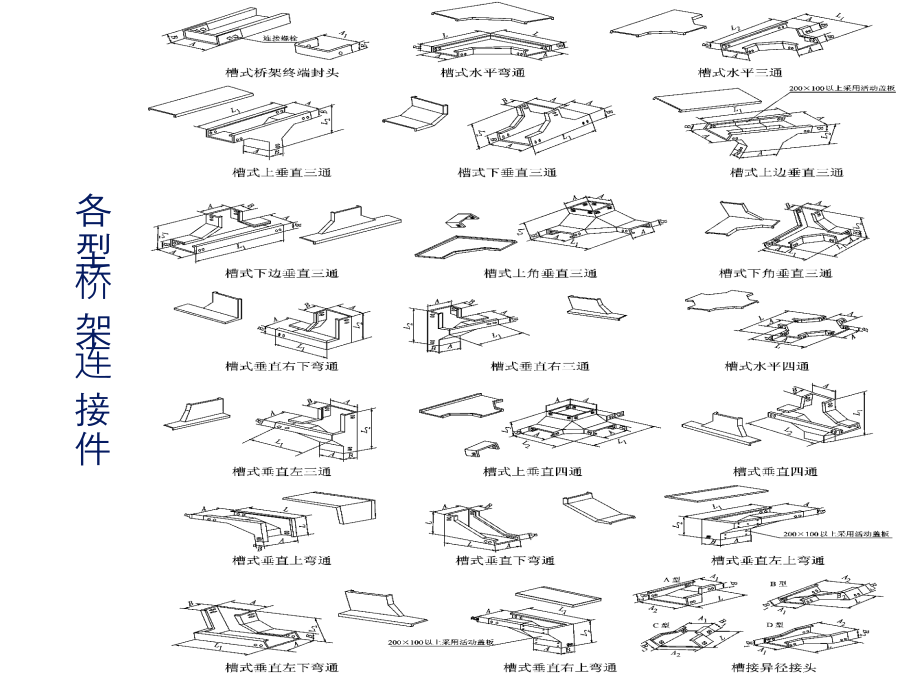

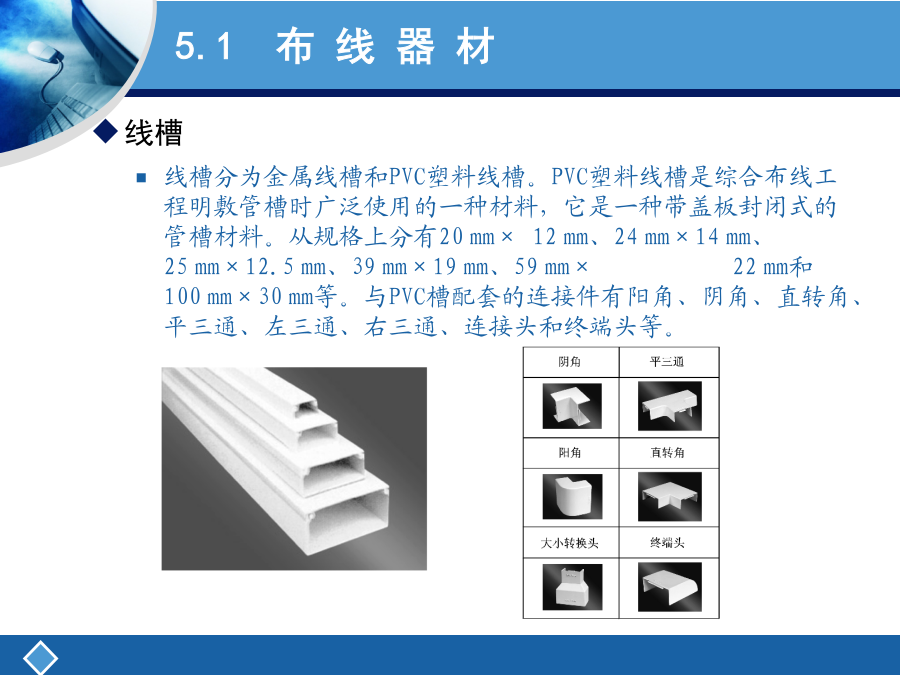

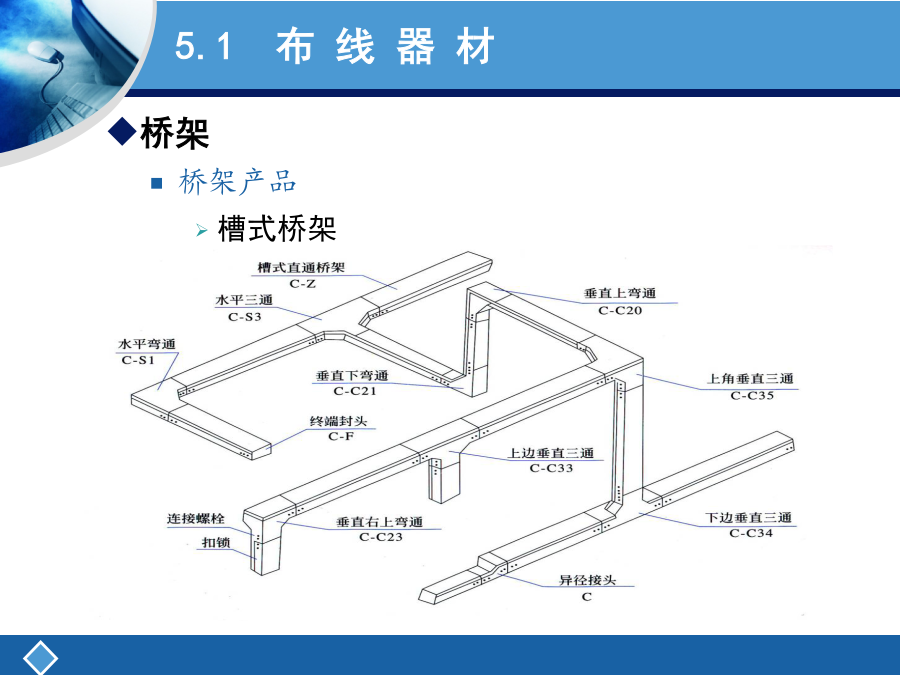

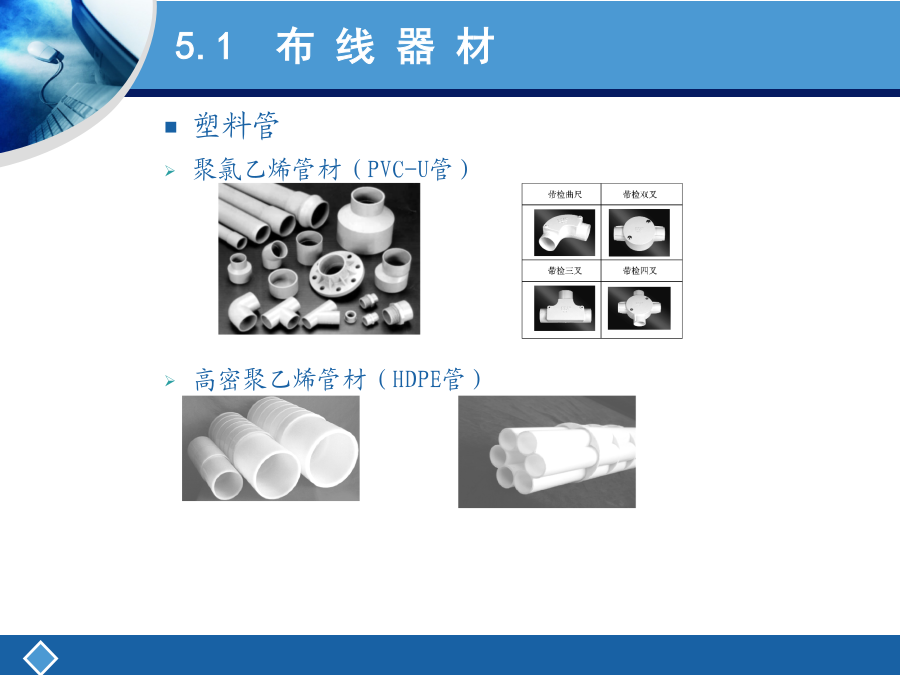

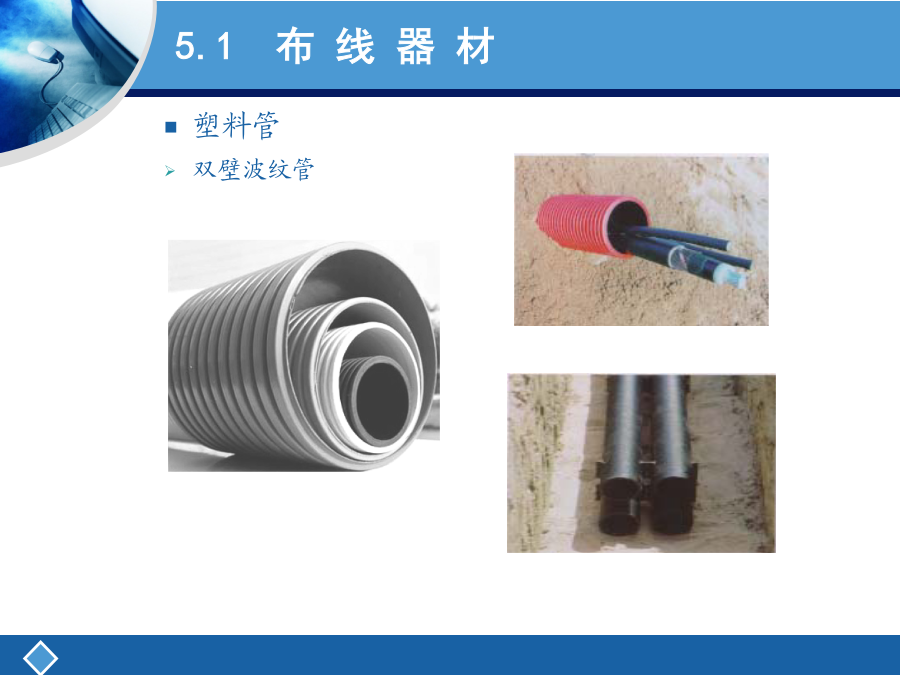

综合布线技术与工程第5章布线器材与布线工具主要内容线管钢管钢管按照制造方法的不同可分为无缝钢管和焊接钢管两大类。无缝钢管在综合布线系统中使用较少，只有在诸如管路引入屋内承受极大压力时的一些特殊场合，在短距离内采用。暗敷管路系统中常用的钢管为焊接钢管。钢管按壁厚不同分为普通钢管（水压实验压力为2.5 MPa）、加厚钢管（水压实验压力为3 MPa）和薄壁钢管（水压实验压力为2 MPa）。塑料管聚氯乙烯管材（PVC-U管）高密聚乙烯管材（HDPE管）塑料管双壁波纹管子管铝塑复合管硅芯管混凝土管线槽线槽分为金属线槽和PVC塑料线槽。PVC塑料线槽是综合布线工程明敷管槽时广泛使用的一种材料，它是一种带盖板封闭式的管槽材料。从规格上分有20 mm×12 mm、24 mm×14 mm、25 mm×12.5 mm、39 mm×19 mm、59 mm×22 mm和100 mm×30 mm等。与PVC槽配套的连接件有阳角、阴角、直转角、平三通、左三通、右三通、连接头和终端头等。5.1布线器材5.1布线器材5.1布线器材5.1布线器材5.1布线器材5.1布线器材桥架安装范围与特点工艺管道上架空敷设。楼板和梁下吊装。室内外墙壁、柱壁、露天立柱和支墩、隧道、电缆沟壁上侧装桥架尺寸选择与计算电缆桥架宽度b的计算为：电缆的总面积:S0 = n1×π×(d1/2)2+n2×π×(d2/2)2+…式中：d1，d2…—各电缆的直径；n1，n2，n3…—相应电缆的根数。一般电缆桥架的填充率取40%左右，故需要的桥架横截面积为：S=S0/40%线缆在多层桥架上敷设桥架安装注意事项5.1布线器材5.1布线器材5.1布线器材5.1布线器材5.1布线器材5.1布线器材5.2管槽与设备安装工具5.2管槽与设备安装工具5.2管槽与设备安装工具5.2管槽与设备安装工具5.2管槽与设备安装工具5.2管槽与设备安装工具5.3线缆安装工具5.3线缆安装工具5.3线缆安装工具5.3线缆安装工具5.3线缆安装工具5.4验收测试工具5.4验收测试工具小结
