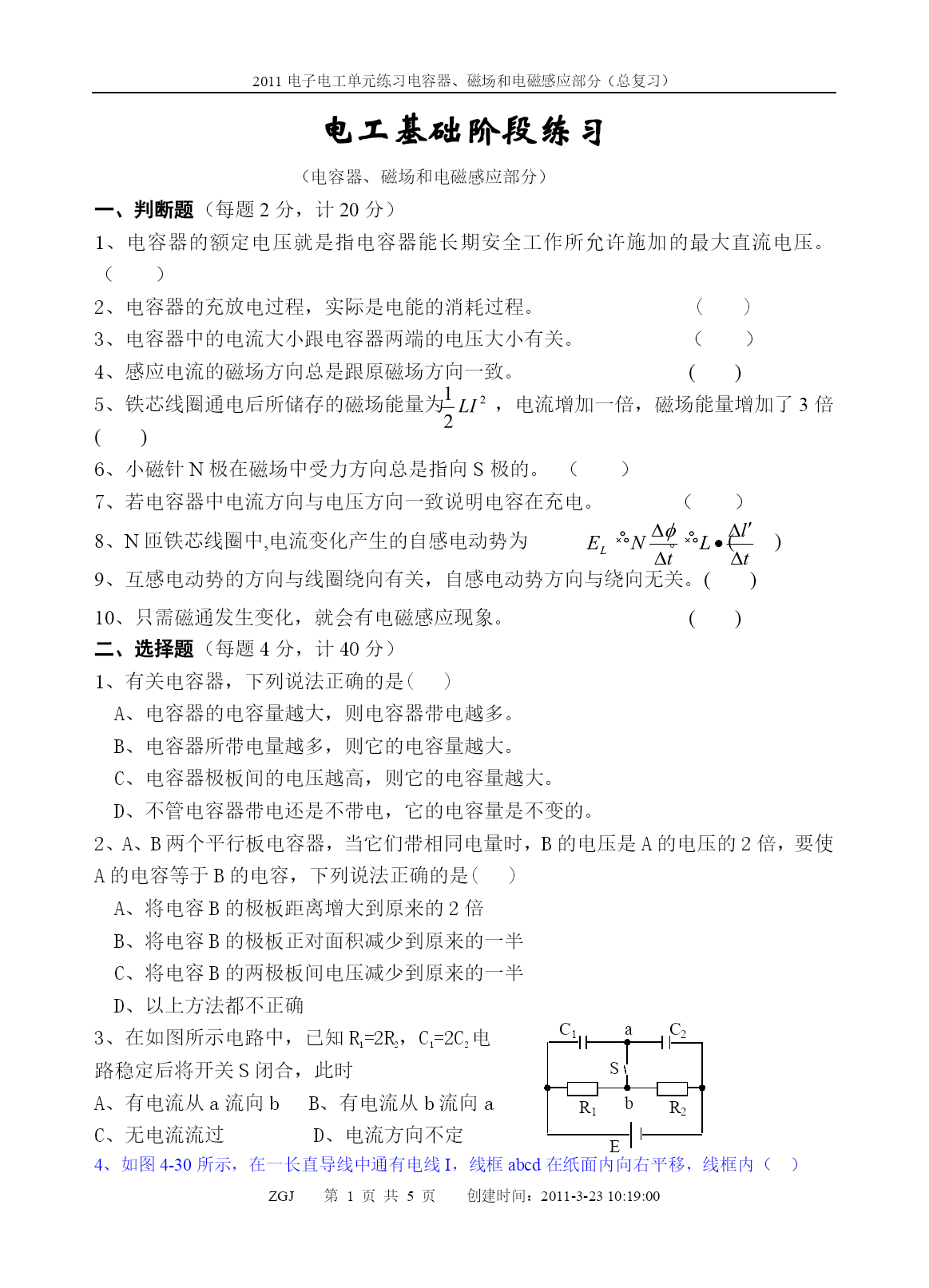

2011电子电工单元练习电容器、磁场和电磁感应部分（总复习）ZGJ第PAGE5页共NUMPAGES5页创建时间：CREATEDATE\@"yyyy-M-dH:mm:ss"2011-3-2310:19:00电工基础阶段练习（电容器、磁场和电磁感应部分）一、判断题（每题2分，计20分）1、电容器的额定电压就是指电容器能长期安全工作所允许施加的最大直流电压。（）2、电容器的充放电过程，实际是电能的消耗过程。()3、电容器中的电流大小跟电容器两端的电压大小有关。（）4、感应电流的磁场方向总是跟原磁场方向一致。()5、铁芯线圈通电后所储存的磁场能量为，电流增加一倍，磁场能量增加了3倍()6、小磁针N极在磁场中受力方向总是指向S极的。（）7、若电容器中电流方向与电压方向一致说明电容在充电。（）8、N匝铁芯线圈中,电流变化产生的自感电动势为。()9、互感电动势的方向与线圈绕向有关，自感电动势方向与绕向无关。()10、只需磁通发生变化，就会有电磁感应现象。()二、选择题（每题4分，计40分）1、有关电容器，下列说法正确的是()A、电容器的电容量越大，则电容器带电越多。B、电容器所带电量越多，则它的电容量越大。C、电容器极板间的电压越高，则它的电容量越大。D、不管电容器带电还是不带电，它的电容量是不变的。2、A、B两个平行板电容器，当它们带相同电量时，B的电压是A的电压的2倍，要使A的电容等于B的电容，下列说法正确的是()A、将电容B的极板距离增大到原来的2倍B、将电容B的极板正对面积减少到原来的一半C、将电容B的两极板间电压减少到原来的一半D、以上方法都不正确ER1R2C2C1abS3、在如图所示电路中，已知R1=2R2，C1=2C2电路稳定后将开关S闭合，此时A、有电流从a流向bB、有电流从b流向aC、无电流流过D、电流方向不定4、如图4-30所示，在一长直导线中通有电线I，线框abcd在纸面内向右平移，线框内（）A产生感应电流，方向是adcba；B产生感应电流，方向是abcda；C不能肯定；D没有感应电流产生。EC2C1选5图Iabcdv图4—305、两个电容器C1＝10μF，160V；C2＝20μF，250V，将它们串联起来接到300V电源上，则()A、两电容都能安全工作B、Cl先击穿，C2后被击穿C、Cl被击穿，C2正常工作D、Cl、C2同时被击穿EC2C16．如图所示电路，两平行板电容器C1和C2串联接入电源，若将电容器C2的两极板距离增大，那么（）A、Q2减小，U2减小B、Q2减小，U2增大C、Q2增大，U2增大D、Q2增大，U2减小7、图中，R1=R2=200Ω，R3=100Ω，C=100μF，在电路进入稳态后，将S接通，则电容器C中的电荷量将（）ER1R2R3SC第7题图A、增加；B、减少；C、不变；D、无法判断8、如图所示，L、C分别为电感量和电容量很大的电感和电容，S1、S2是两个功率相同的小灯泡，如将K闭合，达稳定后再将K断开，随着K的闭合与断开，S1和S2的亮度变化情况是()····CLS2S1kE选择题第8题A.K闭合S1由亮变暗，最后熄灭，S2由暗变亮；K断开，S1、S2立即熄灭。B.K闭合，S1不亮，S2由暗变亮；K断开，S2立即熄灭，S1亮一下后熄灭。C.K闭合，S1由亮变不亮，S2逐渐变亮；K断开，S1、S2都闪一下后熄灭。D.K闭合S1由亮变不亮，S2逐渐变亮；K断开，S1闪一下后熄灭，S2立即灭。123465iEMEM第9题9、如图所示的三个线圈，当其中一个线圈的电流增加时，另外两个线圈中的感应电动势的方向如图，则三个线圈的同名端是()A.1、4、5B.2、4、5C.1、4、6D.1、3、610、长度l的直导线通以电流I，放在磁感应强度为B的匀强磁场中，受到的磁场力为F，则下列说法正确的是()A.l一定和F、B都垂直；B.B一定和F、l都垂直；C.F一定和B、l都垂直；D.F一定和B、l都垂直，B与l也一定垂直。.三、填空题（每空2分，计60分）1、两平行板电容器之比C1：C2＝1：2，带电量之比Q1：Q2＝3：4，则两容器极板间的电压之比U1：U2＝。储存的电场能之比W1：W2＝。2、以空气为电介质的平行板电容器，先接上电池组使它充电，然后去掉电池组并在平行板间插入一玻璃板。则它的带电量将、电容量、电压；若保持与电源连接，并将两板距离拉近，则它的带电量、电容、电压。3、有一电容器的电容为50μF，通过电阻R放电。
