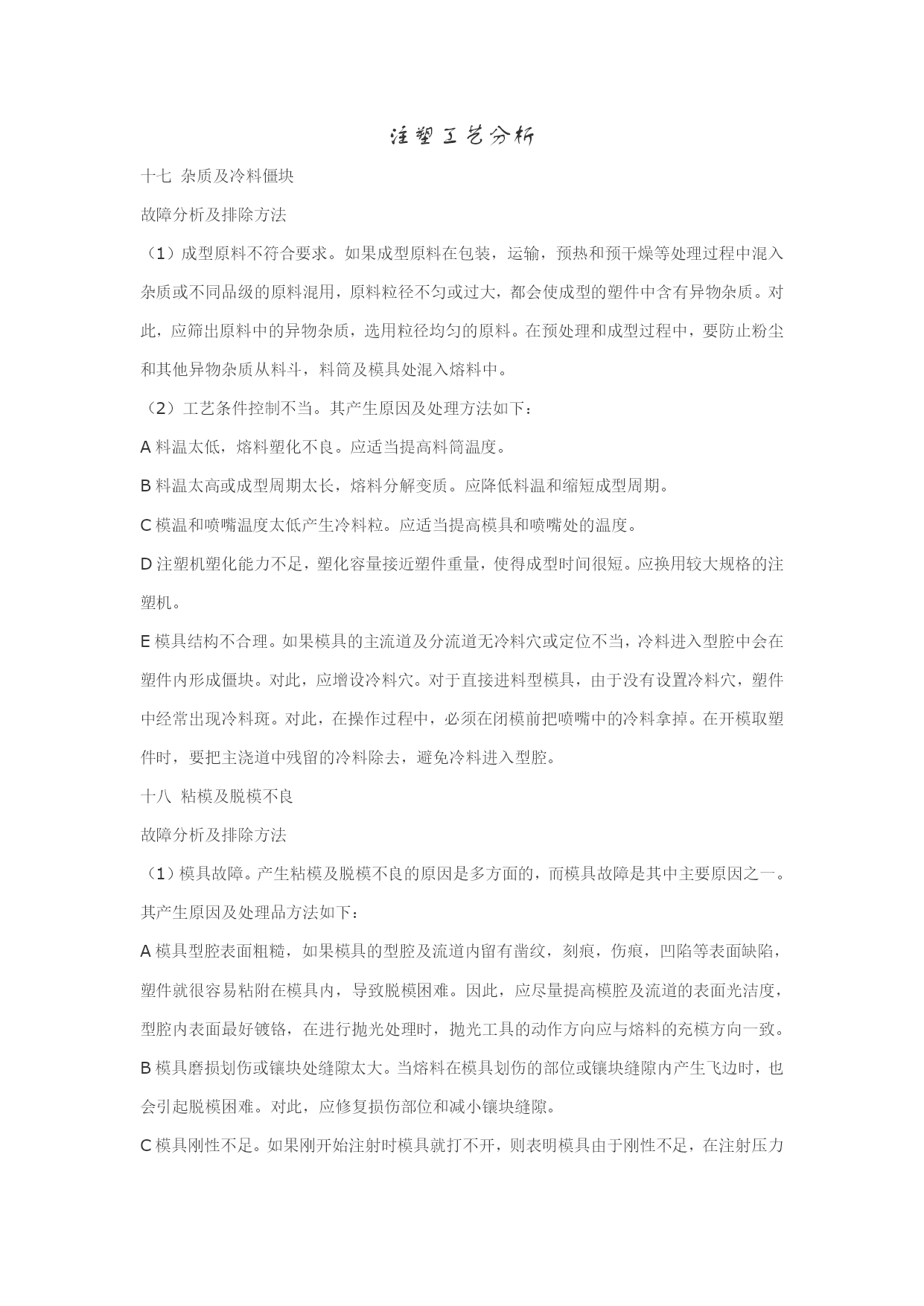

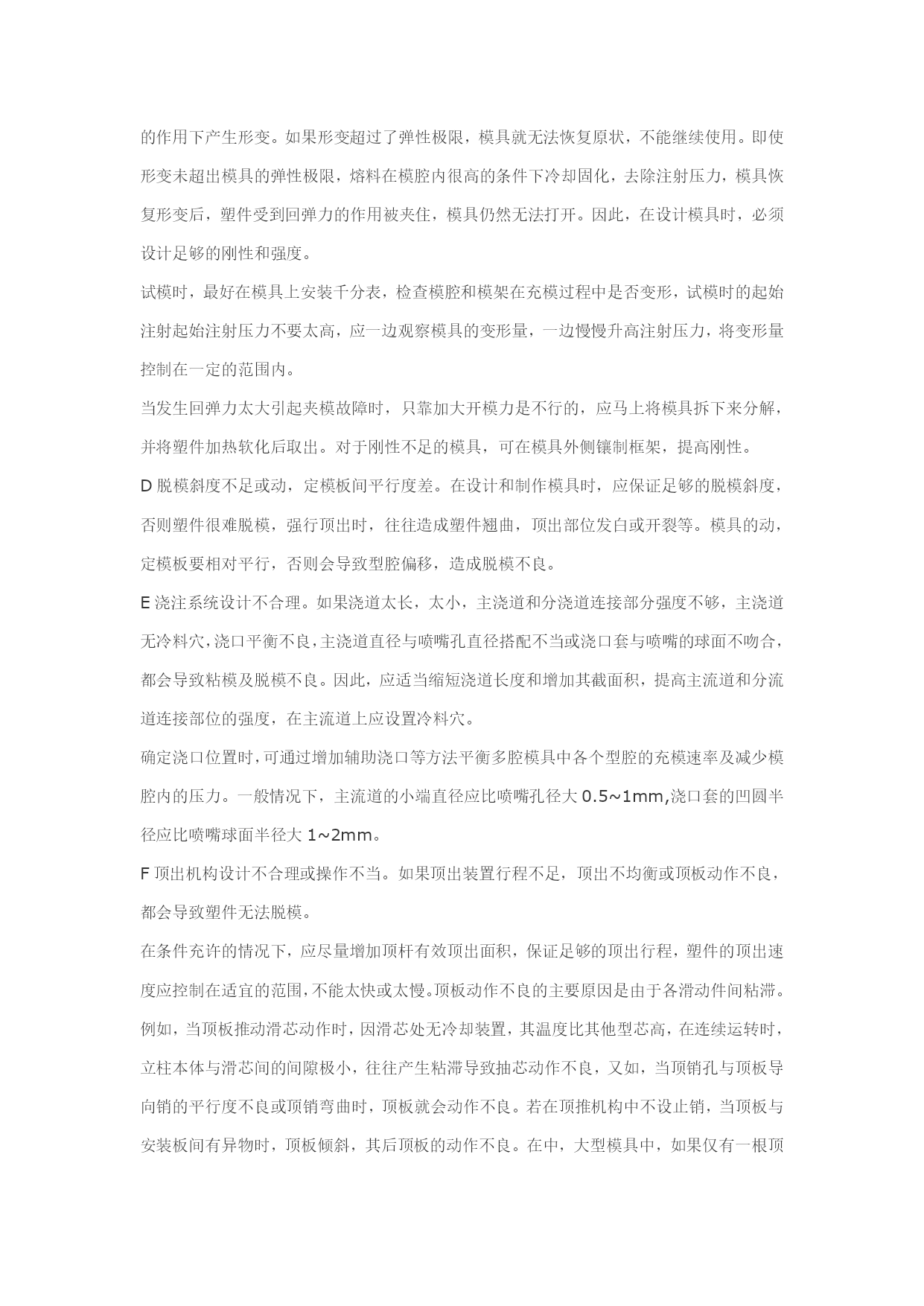

注塑工艺分析十七杂质及冷料僵块故障分析及排除方法（1）成型原料不符合要求。如果成型原料在包装，运输，预热和预干燥等处理过程中混入杂质或不同品级的原料混用，原料粒径不匀或过大，都会使成型的塑件中含有异物杂质。对此，应筛出原料中的异物杂质，选用粒径均匀的原料。在预处理和成型过程中，要防止粉尘和其他异物杂质从料斗，料筒及模具处混入熔料中。（2）工艺条件控制不当。其产生原因及处理方法如下：A料温太低，熔料塑化不良。应适当提高料筒温度。B料温太高或成型周期太长，熔料分解变质。应降低料温和缩短成型周期。C模温和喷嘴温度太低产生冷料粒。应适当提高模具和喷嘴处的温度。D注塑机塑化能力不足，塑化容量接近塑件重量，使得成型时间很短。应换用较大规格的注塑机。E模具结构不合理。如果模具的主流道及分流道无冷料穴或定位不当，冷料进入型腔中会在塑件内形成僵块。对此，应增设冷料穴。对于直接进料型模具，由于没有设置冷料穴，塑件中经常出现冷料斑。对此，在操作过程中，必须在闭模前把喷嘴中的冷料拿掉。在开模取塑件时，要把主浇道中残留的冷料除去，避免冷料进入型腔。十八粘模及脱模不良故障分析及排除方法（1）模具故障。产生粘模及脱模不良的原因是多方面的，而模具故障是其中主要原因之一。其产生原因及处理品方法如下：A模具型腔表面粗糙，如果模具的型腔及流道内留有凿纹，刻痕，伤痕，凹陷等表面缺陷，塑件就很容易粘附在模具内，导致脱模困难。因此，应尽量提高模腔及流道的表面光洁度，型腔内表面最好镀铬，在进行抛光处理时，抛光工具的动作方向应与熔料的充模方向一致。B模具磨损划伤或镶块处缝隙太大。当熔料在模具划伤的部位或镶块缝隙内产生飞边时，也会引起脱模困难。对此，应修复损伤部位和减小镶块缝隙。C模具刚性不足。如果刚开始注射时模具就打不开，则表明模具由于刚性不足，在注射压力的作用下产生形变。如果形变超过了弹性极限，模具就无法恢复原状，不能继续使用。即使形变未超出模具的弹性极限，熔料在模腔内很高的条件下冷却固化，去除注射压力，模具恢复形变后，塑件受到回弹力的作用被夹住，模具仍然无法打开。因此，在设计模具时，必须设计足够的刚性和强度。试模时，最好在模具上安装千分表，检查模腔和模架在充模过程中是否变形，试模时的起始注射起始注射压力不要太高，应一边观察模具的变形量，一边慢慢升高注射压力，将变形量控制在一定的范围内。当发生回弹力太大引起夹模故障时，只靠加大开模力是不行的，应马上将模具拆下来分解，并将塑件加热软化后取出。对于刚性不足的模具，可在模具外侧镶制框架，提高刚性。D脱模斜度不足或动，定模板间平行度差。在设计和制作模具时，应保证足够的脱模斜度，否则塑件很难脱模，强行顶出时，往往造成塑件翘曲，顶出部位发白或开裂等。模具的动，定模板要相对平行，否则会导致型腔偏移，造成脱模不良。E浇注系统设计不合理。如果浇道太长，太小，主浇道和分浇道连接部分强度不够，主浇道无冷料穴，浇口平衡不良，主浇道直径与喷嘴孔直径搭配不当或浇口套与喷嘴的球面不吻合，都会导致粘模及脱模不良。因此，应适当缩短浇道长度和增加其截面积，提高主流道和分流道连接部位的强度，在主流道上应设置冷料穴。确定浇口位置时，可通过增加辅助浇口等方法平衡多腔模具中各个型腔的充模速率及减少模腔内的压力。一般情况下，主流道的小端直径应比喷嘴孔径大0.5~1mm,浇口套的凹圆半径应比喷嘴球面半径大1~2mm。F顶出机构设计不合理或操作不当。如果顶出装置行程不足，顶出不均衡或顶板动作不良，都会导致塑件无法脱模。在条件充许的情况下，应尽量增加顶杆有效顶出面积，保证足够的顶出行程，塑件的顶出速度应控制在适宜的范围，不能太快或太慢。顶板动作不良的主要原因是由于各滑动件间粘滞。例如，当顶板推动滑芯动作时，因滑芯处无冷却装置，其温度比其他型芯高，在连续运转时，立柱本体与滑芯间的间隙极小，往往产生粘滞导致抽芯动作不良，又如，当顶销孔与顶板导向销的平行度不良或顶销弯曲时，顶板就会动作不良。若在顶推机构中不设止销，当顶板与安装板间有异物时，顶板倾斜，其后顶板的动作不良。在中，大型模具中，如果仅有一根顶杆作用时，顶板不能均衡顶推，也会产生动作不良。G模具排气不良或模芯无进气口也会引起粘模及脱模不良。应改善模具的排气条件，模芯处应设置进气孔。H模温控制不当或冷却时间长短不适当。如果在分型面处难脱模时，可适当提高模具温度和缩短冷却时间。若在型腔面处难脱模时，可适当降低模具温度或增加冷却时间。此外，定模的温度太高，也会导致脱模不良。模具型腔材质为多孔软质材料时会引起粘模。对此，应换用硬质钢材或表面电镀处理。I浇道拉出不良，浇口无拉钓机构，分型面以下低凹，型腔边线超过合模线等模具缺陷都会不同程度地影响塑件脱模。对此，应引起注意并予以修整。（2）工艺条件控制不当。如果注塑机规格较大，螺杆转
