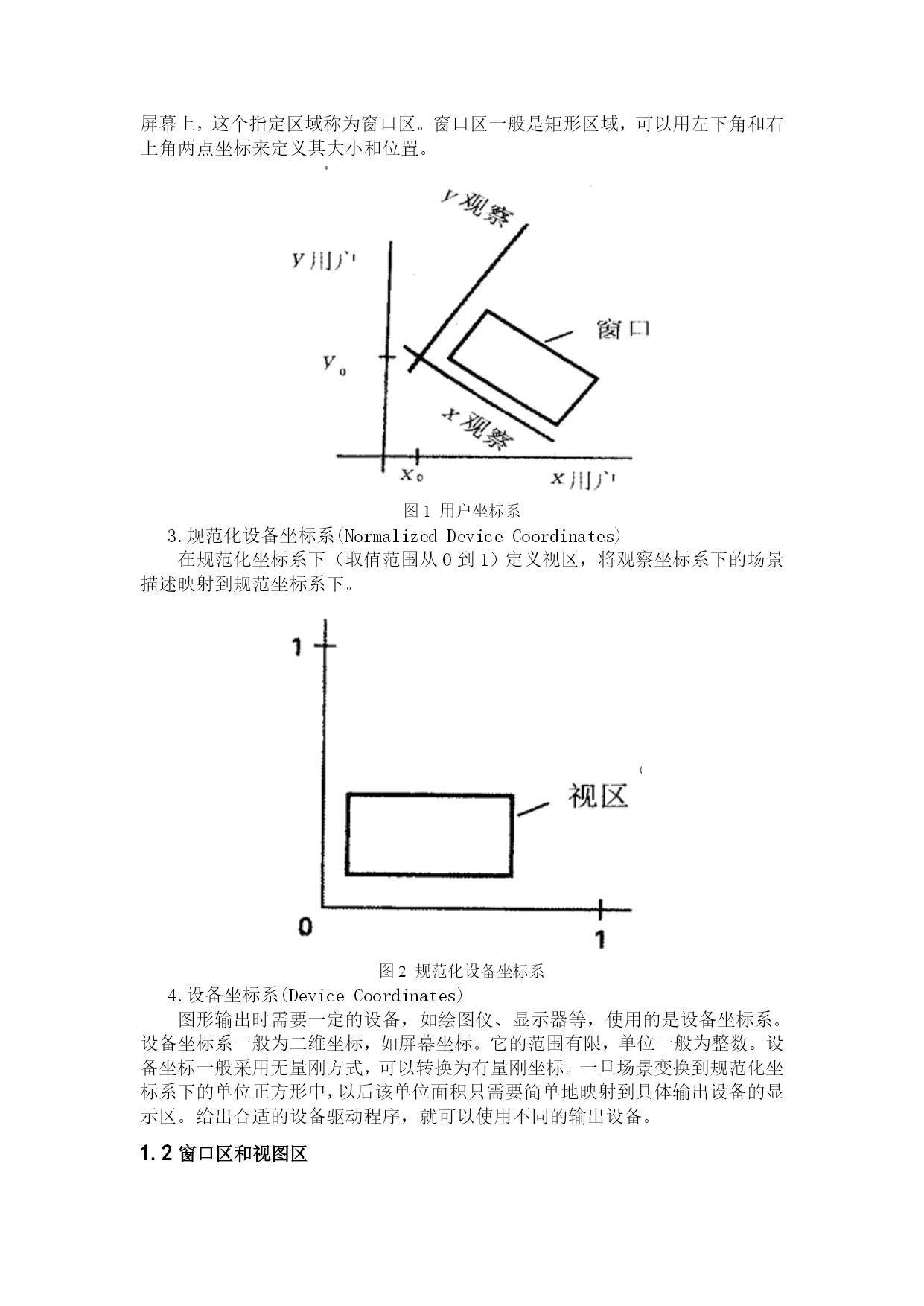

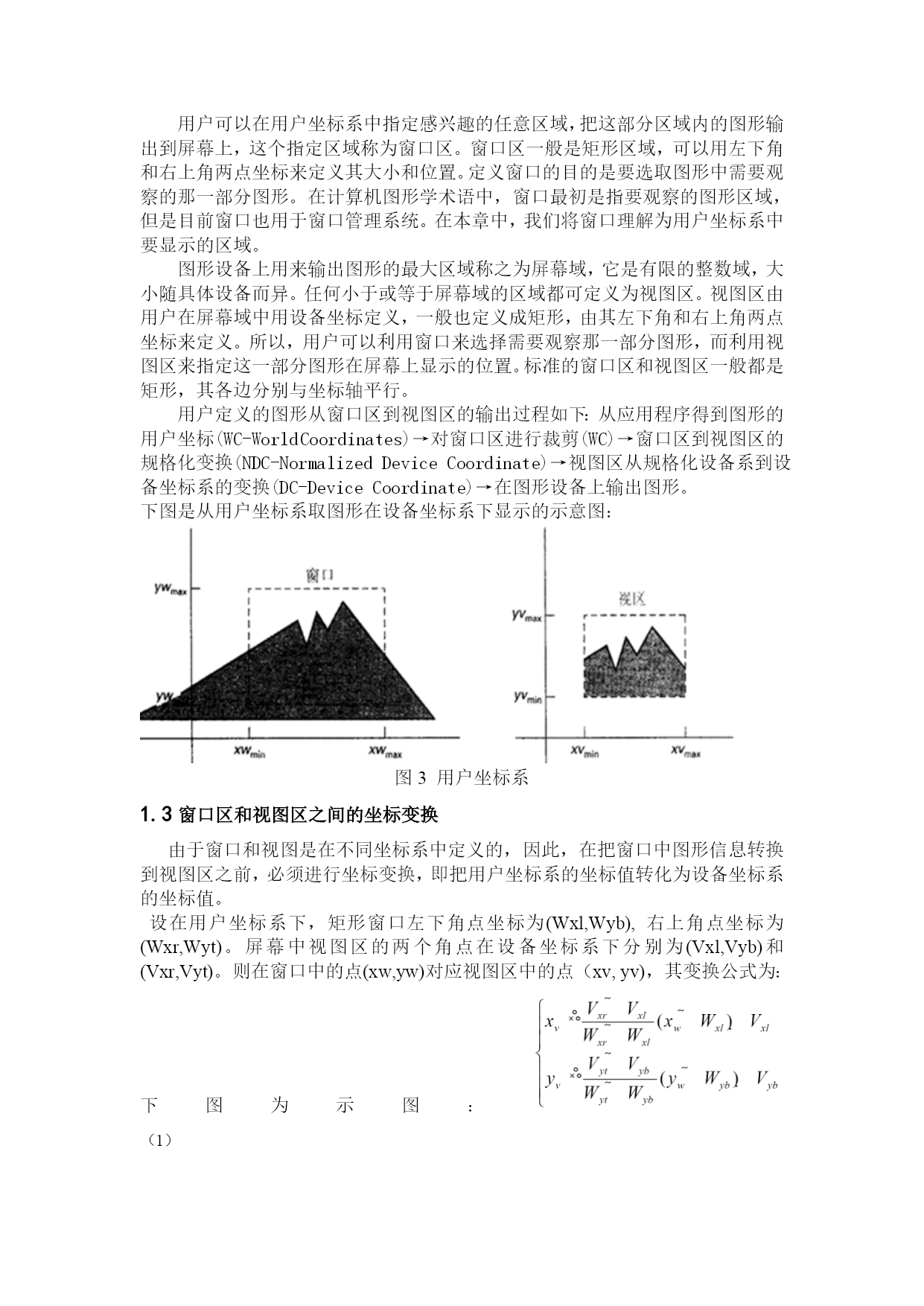

图形裁剪算法研究摘要在用户坐标系中定义的图形往往是大而复杂的，而输出设备如显示屏幕的尺寸及其分辨率却是有限的，为了能够清晰地观察某一部分或对其进行某些绘图操作，就需要将所关心的这一局部区域的图形从整个图形中区分出来,这个区分指定区域内和区域外的图形过程称为裁剪，所指定的区域称为裁剪窗口。裁剪通常是对用户坐标系中窗口边界进行裁剪，然后把窗口内的部分映射到视区中，也可以首先将用户坐标系的图形映射到设备坐标系或规范化设备坐标系中，然后用视区边界裁剪。关键词：矢量裁剪多边形裁剪圆裁剪双边裁剪法线段裁剪字符裁剪引言在人机交互编辑时，作业员往往要把某一区域放大到整个屏幕显示区，这要靠开窗裁剪来实现。另外，地图的输出往往是分幅输出的，这也要靠开窗裁剪来实现。裁剪是用于描述某一图形要素（如直线、圆等）是否与一多边形窗口（如矩形窗口）相交的过程，其主要用途是确定某些图形要素是否全部位于窗口之内，若只有部分在窗口内又如何裁剪去窗口外的图形，从而只显示窗口内的内容。对于一个完整的图形要素，开窗口时可能使得其一部分在窗口之内，一部分位于窗口外，为了显示窗口内的内容，就需要用裁剪的方法对图形要素进行剪取处理。裁剪时开取的窗口可以为任意多边形，但在实践工作中大多是开一个矩形窗口。1窗口区和视图区1.1坐标系1.用户坐标系(WorldCoordinates)又称为世界坐标系、完全坐标系等，它可以是用户用来定义设计对象的各种标准坐标系，例直角坐标、极坐标、球坐标、对数坐标等。用户坐标系所拥有的区域范围从理论上说是连续的、无限的。2.观察坐标系(ViewingCoordinates)在用户坐标中设置观察坐标系，在观察坐标系中定义一个观察窗口。观察坐标系用来任意设置矩形窗口的方向。一旦建立了观察参考系，就可以将用户坐标系下的描述变换到观察坐标系下。由于窗口和视图是在不同坐标系中定义的，因此，在把窗口中图形信息转换到视图区之前，必须进行坐标变换，即把用户坐标系的坐标值转化为设备坐标系的坐标值。图形输出时需要一定的设备，如绘图仪、显示器等，使用的是设备坐标系。设备坐标系一般为二维坐标，如屏幕坐标。它的范围有限，单位一般为整数。设备坐标一般采用无量刚方式，可以转换为有量刚坐标。一旦场景变换到规范化坐标系下的单位正方形中，以后该单位面积只需要简单地映射到具体输出设备的显示区。给出合适的设备驱动程序，就可以使用不同的输出设备。用户可以在用户坐标系中指定感兴趣的任意区域，把这部分区域内的图形输出到屏幕上，这个指定区域称为窗口区。窗口区一般是矩形区域，可以用左下角和右上角两点坐标来定义其大小和位置。图1用户坐标系3.规范化设备坐标系(NormalizedDeviceCoordinates)在规范化坐标系下（取值范围从0到1）定义视区，将观察坐标系下的场景描述映射到规范坐标系下。图2规范化设备坐标系4.设备坐标系(DeviceCoordinates)图形输出时需要一定的设备，如绘图仪、显示器等，使用的是设备坐标系。设备坐标系一般为二维坐标，如屏幕坐标。它的范围有限，单位一般为整数。设备坐标一般采用无量刚方式，可以转换为有量刚坐标。一旦场景变换到规范化坐标系下的单位正方形中，以后该单位面积只需要简单地映射到具体输出设备的显示区。给出合适的设备驱动程序，就可以使用不同的输出设备。1.2窗口区和视图区用户可以在用户坐标系中指定感兴趣的任意区域，把这部分区域内的图形输出到屏幕上，这个指定区域称为窗口区。窗口区一般是矩形区域，可以用左下角和右上角两点坐标来定义其大小和位置。定义窗口的目的是要选取图形中需要观察的那一部分图形。在计算机图形学术语中，窗口最初是指要观察的图形区域，但是目前窗口也用于窗口管理系统。在本章中，我们将窗口理解为用户坐标系中要显示的区域。图形设备上用来输出图形的最大区域称之为屏幕域，它是有限的整数域，大小随具体设备而异。任何小于或等于屏幕域的区域都可定义为视图区。视图区由用户在屏幕域中用设备坐标定义，一般也定义成矩形，由其左下角和右上角两点坐标来定义。所以，用户可以利用窗口来选择需要观察那一部分图形，而利用视图区来指定这一部分图形在屏幕上显示的位置。标准的窗口区和视图区一般都是矩形，其各边分别与坐标轴平行。用户定义的图形从窗口区到视图区的输出过程如下：从应用程序得到图形的用户坐标(WC-WorldCoordinates)→对窗口区进行裁剪(WC)→窗口区到视图区的规格化变换(NDC-NormalizedDeviceCoordinate)→视图区从规格化设备系到设备坐标系的变换(DC-DeviceCoordinate)→在图形设备上输出图形。下图是从用户坐标系取图形在设备坐标系下显示的示意图：图3用户坐标系1.
