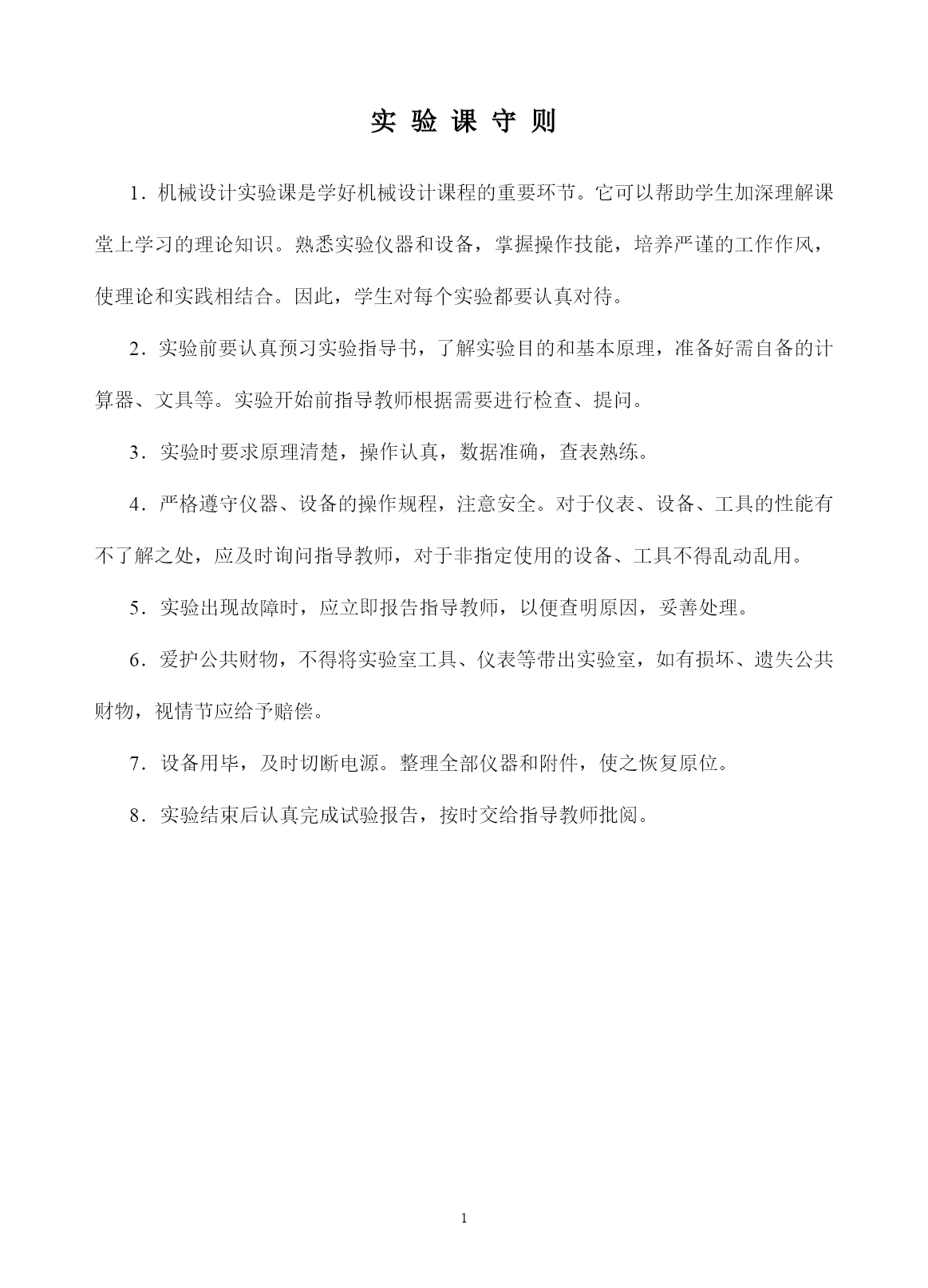

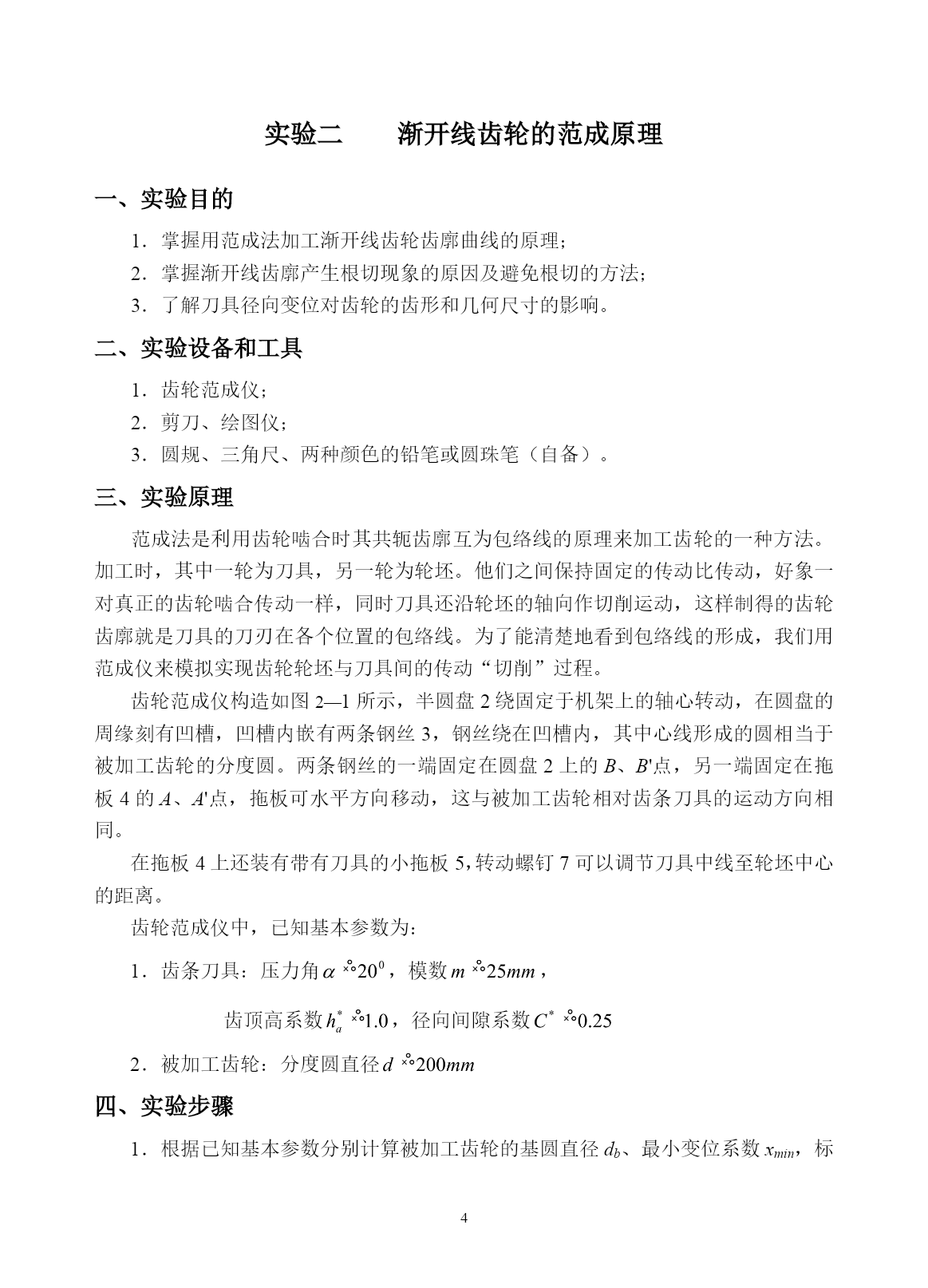

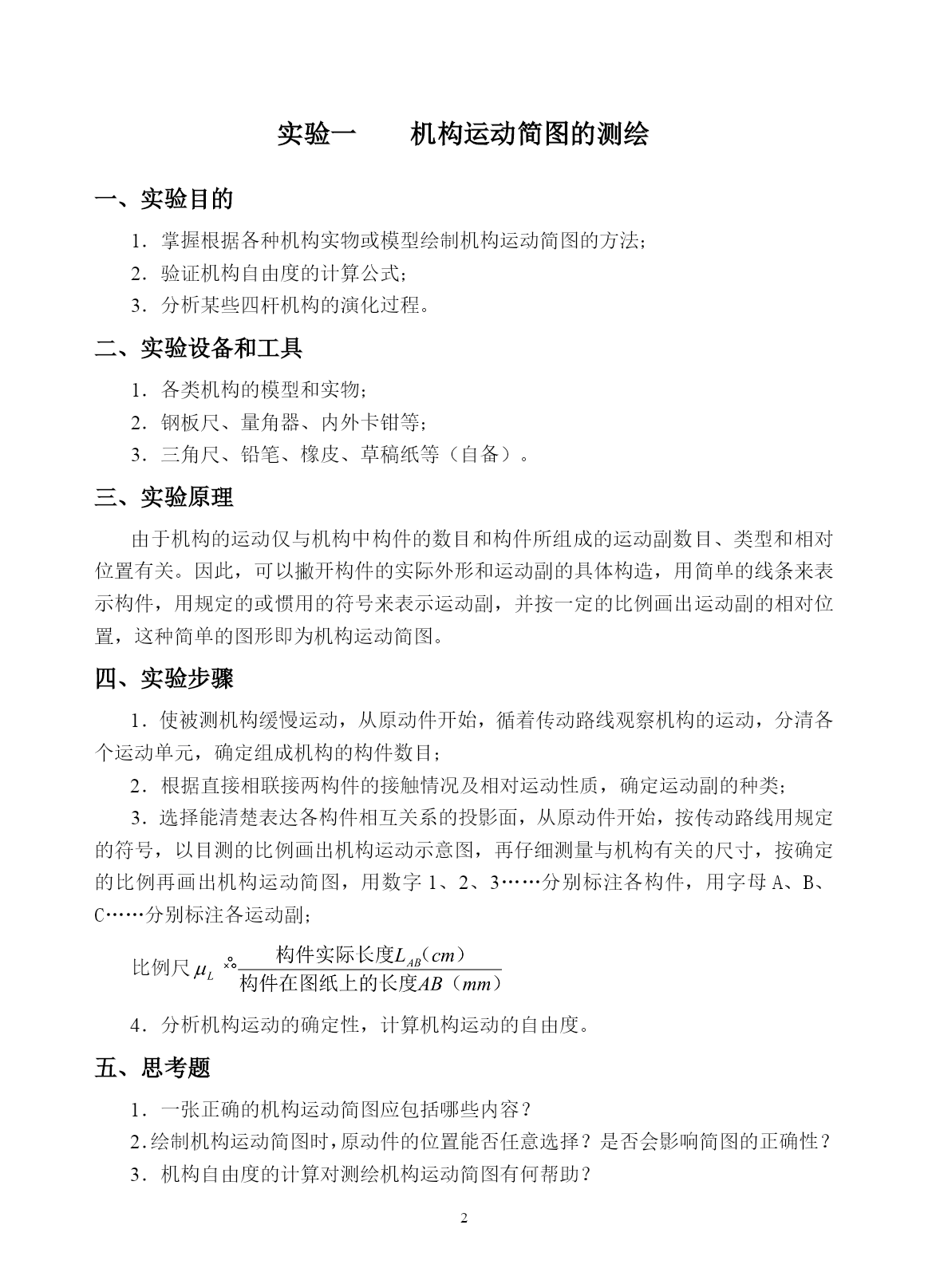

PAGE1PAGE29机械原理机械设计实验指导书姓名班级学号南京农业大学工学院机械工程系机械设计教研室编实验课守则1．机械设计实验课是学好机械设计课程的重要环节。它可以帮助学生加深理解课堂上学习的理论知识。熟悉实验仪器和设备，掌握操作技能，培养严谨的工作作风，使理论和实践相结合。因此，学生对每个实验都要认真对待。2．实验前要认真预习实验指导书，了解实验目的和基本原理，准备好需自备的计算器、文具等。实验开始前指导教师根据需要进行检查、提问。3．实验时要求原理清楚，操作认真，数据准确，查表熟练。4．严格遵守仪器、设备的操作规程，注意安全。对于仪表、设备、工具的性能有不了解之处，应及时询问指导教师，对于非指定使用的设备、工具不得乱动乱用。5．实验出现故障时，应立即报告指导教师，以便查明原因，妥善处理。6．爱护公共财物，不得将实验室工具、仪表等带出实验室，如有损坏、遗失公共财物，视情节应给予赔偿。7．设备用毕，及时切断电源。整理全部仪器和附件，使之恢复原位。8．实验结束后认真完成试验报告，按时交给指导教师批阅。实验一机构运动简图的测绘一、实验目的1．掌握根据各种机构实物或模型绘制机构运动简图的方法；2．验证机构自由度的计算公式；3．分析某些四杆机构的演化过程。二、实验设备和工具1．各类机构的模型和实物；2．钢板尺、量角器、内外卡钳等；3．三角尺、铅笔、橡皮、草稿纸等（自备）。三、实验原理由于机构的运动仅与机构中构件的数目和构件所组成的运动副数目、类型和相对位置有关。因此，可以撇开构件的实际外形和运动副的具体构造，用简单的线条来表示构件，用规定的或惯用的符号来表示运动副，并按一定的比例画出运动副的相对位置，这种简单的图形即为机构运动简图。四、实验步骤1．使被测机构缓慢运动，从原动件开始，循着传动路线观察机构的运动，分清各个运动单元，确定组成机构的构件数目；2．根据直接相联接两构件的接触情况及相对运动性质，确定运动副的种类；3．选择能清楚表达各构件相互关系的投影面，从原动件开始，按传动路线用规定的符号，以目测的比例画出机构运动示意图，再仔细测量与机构有关的尺寸，按确定的比例再画出机构运动简图，用数字1、2、3……分别标注各构件，用字母A、B、C……分别标注各运动副；比例尺4．分析机构运动的确定性，计算机构运动的自由度。五、思考题1．一张正确的机构运动简图应包括哪些内容？2．绘制机构运动简图时，原动件的位置能否任意选择？是否会影响简图的正确性？3．机构自由度的计算对测绘机构运动简图有何帮助？六、实验报告班级姓名学号实验日期成绩编号比例尺自由度机构运动简图实验二渐开线齿轮的范成原理一、实验目的1．掌握用范成法加工渐开线齿轮齿廓曲线的原理；2．掌握渐开线齿廓产生根切现象的原因及避免根切的方法；3．了解刀具径向变位对齿轮的齿形和几何尺寸的影响。二、实验设备和工具1．齿轮范成仪；2．剪刀、绘图仪；3．圆规、三角尺、两种颜色的铅笔或圆珠笔（自备）。三、实验原理范成法是利用齿轮啮合时其共轭齿廓互为包络线的原理来加工齿轮的一种方法。加工时，其中一轮为刀具，另一轮为轮坯。他们之间保持固定的传动比传动，好象一对真正的齿轮啮合传动一样，同时刀具还沿轮坯的轴向作切削运动，这样制得的齿轮齿廓就是刀具的刀刃在各个位置的包络线。为了能清楚地看到包络线的形成，我们用范成仪来模拟实现齿轮轮坯与刀具间的传动“切削”过程。齿轮范成仪构造如图2—1所示，半圆盘2绕固定于机架上的轴心转动，在圆盘的周缘刻有凹槽，凹槽内嵌有两条钢丝3，钢丝绕在凹槽内，其中心线形成的圆相当于被加工齿轮的分度圆。两条钢丝的一端固定在圆盘2上的B、B'点，另一端固定在拖板4的A、A'点，拖板可水平方向移动，这与被加工齿轮相对齿条刀具的运动方向相同。在拖板4上还装有带有刀具的小拖板5，转动螺钉7可以调节刀具中线至轮坯中心的距离。齿轮范成仪中，已知基本参数为：1．齿条刀具：压力角，模数，齿顶高系数，径向间隙系数2．被加工齿轮：分度圆直径四、实验步骤1．根据已知基本参数分别计算被加工齿轮的基圆直径db、最小变位系数xmin，标准齿轮和变位齿轮的齿顶圆直径da1和da2、齿根圆直径df1和df2，将上述六个圆画在一张绘图纸上，并沿最大的圆周剪下制成被加工齿轮的“毛坯”；2143566BB'AA'图2—1齿轮范成仪结构2．把齿轮“毛坯”安装到范成仪的半圆盘上，注意对准圆心；3．调整刀具，使其中线与被加工齿轮分度圆相切，此时刀具处于“切制”标准齿轮位置；4．“切制”齿廓时，把刀具移向范成仪的一端，然后每当刀具向另一端移动一个
