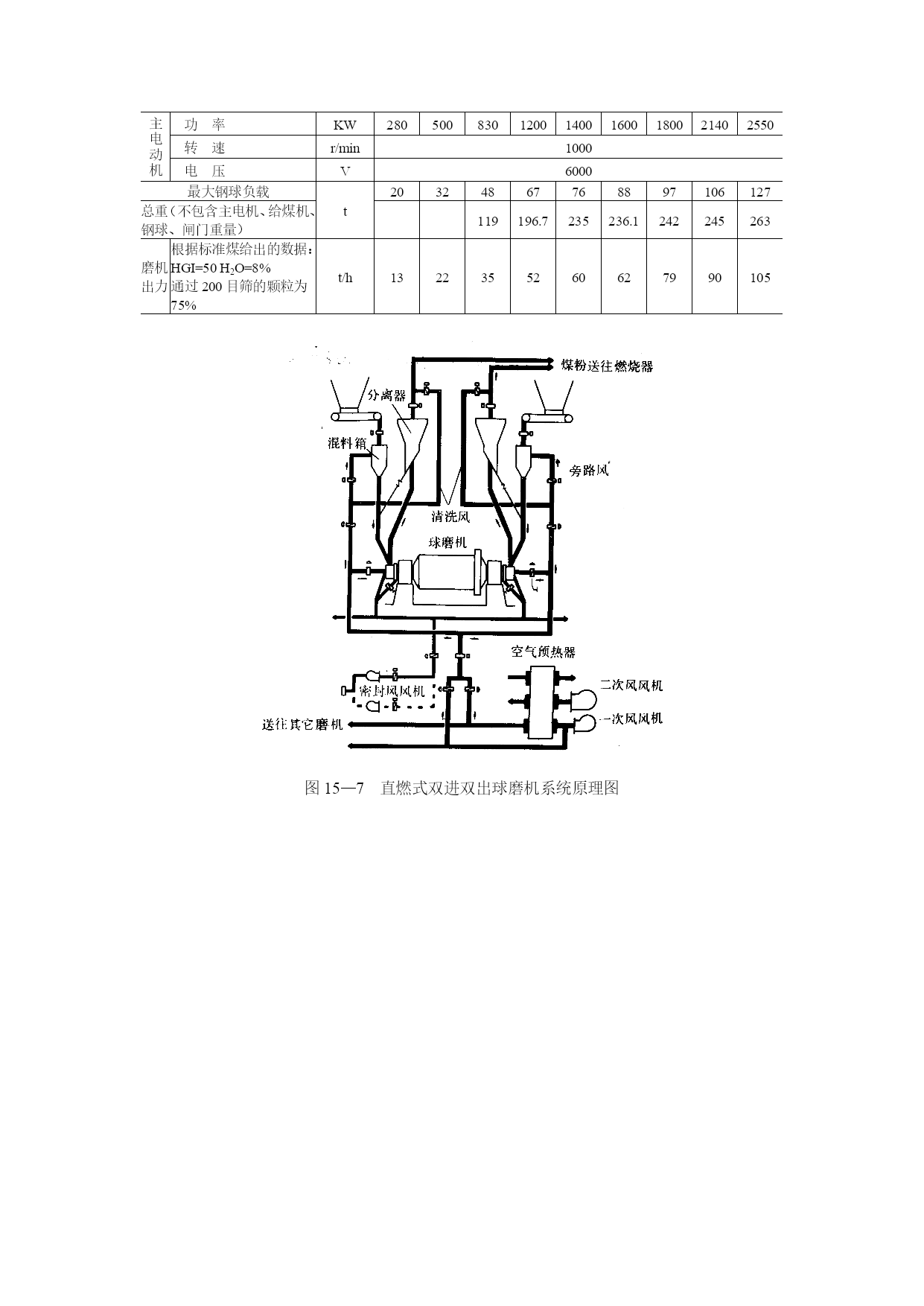

15.3BBD双进双出筒式磨煤机沈重集团公司于一九八八年三月从法国斯登工业公司（STEININDUSTRIE）引进了直燃式BBD双进双出筒式磨煤机技术。合同规定转让BBD3448，BBD4060，BBD4760，BBD4772四种规格制粉系统设备的全部设计、制造、检验和试验研究技术，以满足100MW、200MW、300MW、600MW火力发电机组锅炉的需要。BBD双进双出筒式磨煤机是火力发电站，水泥厂和造纸厂直吹式制粉系统的主体设备，该产品具有连续作业率高，易维修、出力和细度稳定，储存能力大，响应迅速，运行灵活性大，风煤比低，研磨煤种范围广，不受异物影响，节省备用磨机等优点适用于研磨各种硬度和磨蚀性强的煤种。BBD双进双出筒式磨煤机相当于把两个平行的筒式磨煤机制粉系统组合在一起的高效率制粉设备。原煤通过自动控制给煤速度的给煤机，经过给煤管进入磨机两端的原煤入口，。借助于螺旋输送装置将原煤送入正在旋转的筒体内，由自由泻落和抛落的钢球对筒体内的煤进行冲击和研磨，煤被磨细形成煤粉。热风通过磨机两端中空轴内的热风管道进入磨机，吹起并干燥筒体内已磨过的煤，热风携带煤粉通过磨机两端中空轴和热风管之间的环形间隙和煤粉输送管道进入分离器，被分离器分离出来的较重的粗大煤粉颗粒通过回煤管道进入给煤管与原煤一起由螺旋输送装置送回筒体内进一步研磨，细度合格的煤粉从分离器上部之出口输入粉管道系统，送至燃烧器喷入锅炉。该系列筒式磨煤机可以采用不对称的运行方式即从磨机一端进煤，而在一端或两端抽出煤粉，这一实践给磨机的运行带来极大的灵活性，特别是可以实现半台磨机运行的工作状态。BBD双进双出筒式磨煤机由分离器，筒体，传动系统，主轴承，密封风箱，螺旋输送装置等主要部分及电气、润滑等辅助部分组成。根据分离器在现场布置的位置不同，磨机分为分离式和紧凑式两种结构形式（见结构示意图）供用户选择。该系列磨机备有液压顶罐装置，钢球充填装置，慢速驱动装置以及各种规格的钢球供用户选用。该系列磨机的润滑系统：主轴承采用静压和动压联合润滑，大小齿轮采用干油喷雾润滑。该系列磨机筒体内的料位，通过压差控制系统和电耳，由微机联锁控制，从锅炉负荷到磨机负荷的变化以及改变给煤机的给煤速度等，都可以实现自动控制。适于BBD双进双出筒式磨煤机粉磨的煤的技术参数如下：热值2500至6000大卡/公斤含水量8～20%根据煤的特性，在特殊情况下可达到30%可磨性40～70HGI挥发性20～40%灰份（无水）18～49%进料粒度0～30mm出料粒度75～85%通过200目筛根据不同情况，合同产品的能力取决于所磨煤的技术数据标记示例内径4650，筒体长度6140之直燃式双进双出磨煤机标记为：BBD4760磨煤机型号规格说明筒体有效长度[mm/100]筒体有效直径[mm/100]D—直燃式I—非直燃式原引进型号图15—6双进双出筒式磨煤机结构示意图性能参数表表15—8项目单位BBD双进双出筒式磨煤机的型号规格BBD2536BBD2942BBD3448BBD3854BBD4060BBD4062BBD4366BBD4760BBD4772内径（衬板内）mm245028503350375039503950425046504650筒长mm374043404940554061406340674061407340双锥型分离器直径mm160018002100240029002900305032003500磨煤机转速r/min20.419181716.616.61615.315.3主电动机功率KW280500830120014001600180021402550转速r/min1000电压V6000最大钢球负载t20324867768897106127总重（不包含主电机、给煤机、钢球、闸门重量）119196.7235236.1242245263磨机出力根据标准煤给出的数据：HGI=50H2O=8%通过200目筛的颗粒为75%t/h1322355260627990105图15—7直燃式双进双出球磨机系统原理图图15—8双进双出筒式磨煤机（紧凑式）外形图BBD双进双出筒式磨煤机（紧凑式）外形尺寸表（mm）表15—9型号尺寸代号BBD3448BBD4060BBD4060ABBD4060BBBD4760BBD4772A2523.073030.513030.513030.5130773077B770100010001000997997C14001139.51139.51139.513301330D335039503950395046504650E35104344.54444.54044.55000
