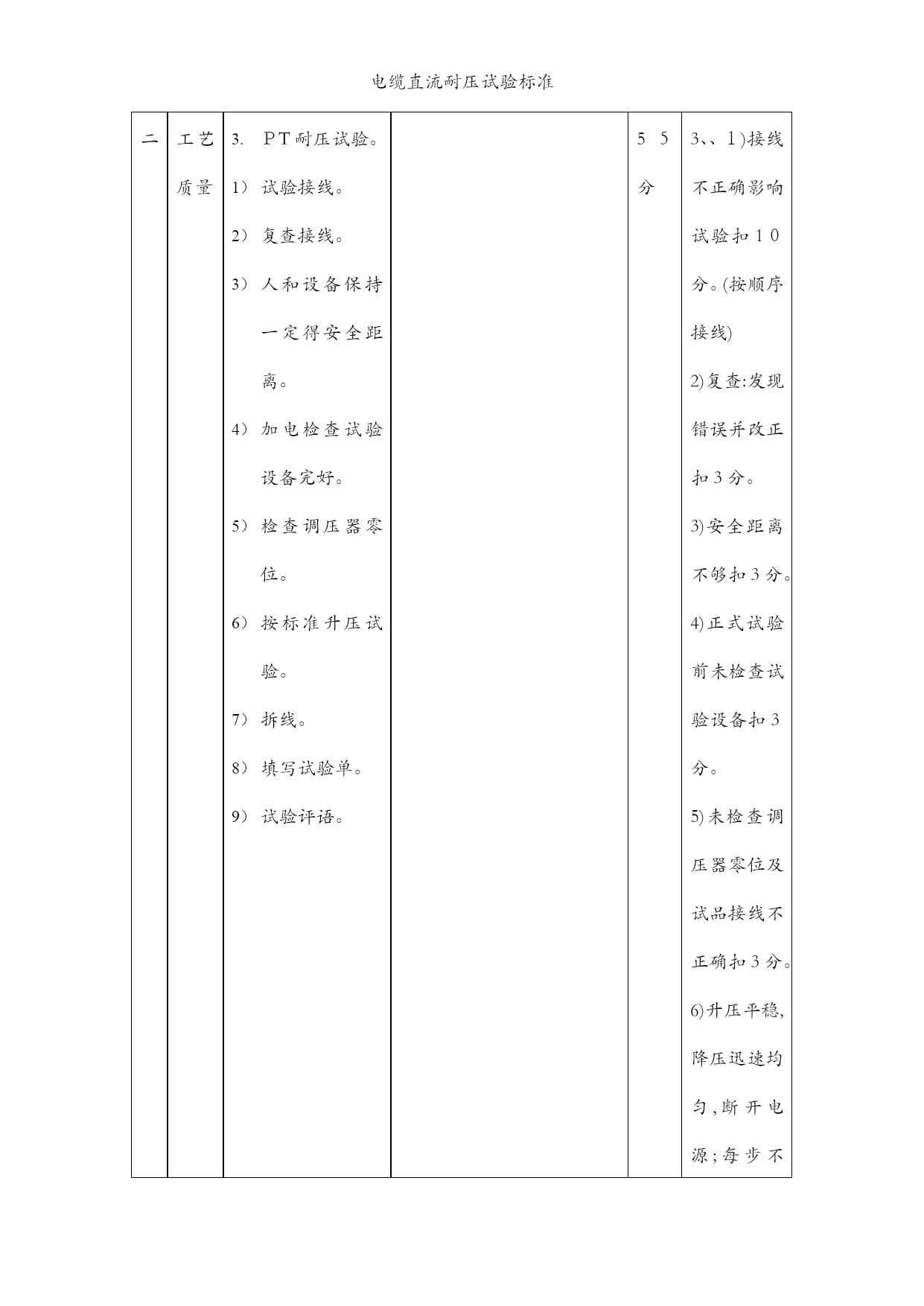

电缆直流耐压试验标准电缆直流耐压试验标准电缆直流耐压试验标准序号项目作业步骤及标准安全或相关知识标准分考核标准一准备工作着装整齐,由两人完成。２、根据被测设备额定电压选用仪表。3、选用仪表专用线。4、准备其她用具。1)、使用基本安全用具:标示牌、验电器等。5、记录用纸、笔等穿工作服,鞋,戴工作帽选2500Ｖ摇表。使用表计专用线或高强度绝缘多股软铜线。10分着装不整齐一项扣2分。选表错误扣５分。未使用专用线扣2分。工具使用不当一次扣2分。缺记录用具扣５分。二操作步骤1、采取安全措施。1对被测电缆全部停电并采取安全措施。(电缆得另一端也必须做好安全防护措施)2电缆停电后,先进行逐相放电,放电时间不得少于1分钟,电缆较长、容量较大得不小于2分钟。未停电、检电接地封线扣1０分。未放电或放电不彻底扣10分。高压电力电缆绝缘及耐压试验序号项目作业步骤及标准安全或相关知识标准分考核标准二操作步骤擦净电缆线芯附近得污垢。用前对仪表进行检查。测量项目A对Ｂ、Ｃ、地Ｂ对C、Ａ、地C对A、Ｂ、地不平衡系数5、鉴定被测电缆绝缘值就就是否合格对摇表进行外观检查,应良好。事先校表,进行开路、短路试验。按照要求进行接线,应正确无误。如天气潮湿将被测相加屏蔽接于兆欧表得“G”端子上,将非被测相得两线芯连接再与电缆外皮连接后共同接地得导线接在兆欧表得“Ｅ”端子上;将一根测试线接在兆欧表得“L”端子上,将“Ｌ”线用绝缘支持物挑起,转动摇表转速达到120转/分后,将“Ｌ”线与被测相线芯接触,待1分钟后(表计稳定后读数)记录其绝缘电阻值。将“Ｌ”线撤离线芯后,再停止转动摇表,然后进行放电。三相之间,绝缘电阻值应比较一致;若不一致,不平行系数不得大于2、5。这次测得得绝缘电阻值与上次所测得数值换算到同一温度下相比较,不得下降30％以上。长度在500米及以下得10ＫV电力电缆,绝缘电阻在温度２０℃时,最低合格值一般不应低于４00兆欧。８0分未擦拭扣２分。未进行检查及试验扣５分。接线方法不正确扣10分,仪表放置不平稳,转速不够扣5分,损坏仪表扣1０分。读数不准确扣５分,摇测缺项扣10分,测量完不记录,没有结果扣5分,摇测时间不够读数扣5分。合格值不清者扣5分。三工作结束拆除相间短路线,恢复原状。清理场地及工具。摇测前后应将被测线圈接地、放电,清除残余电荷。未放电扣5分。不清理扣2分。序号项目作业步骤及标准安全或相关知识标准分考核标准三直流耐压试验操作步骤采取安全措施。检查设备。试验设备接线。测量ａ、A对Ｂ、C及地b、B对C、Ａ及地ｃ、Ｃ对A、B及地记录试验数据,填写试验单,记录温度,试验人,日期。７、鉴定被试验就就是否合格。做好试验现场防护,检查使用安全工具试验中对电缆充分放电检查试验设备、应良好,仪表指示、应正常,各种连线、应完好一人接线,一人检查测试电缆时做好呼唤应答按规定对被试电缆进行直流耐压试验,并记录泄漏电流数值三相之间,泄漏电流值应比较一直;若不一致,不平衡系数应不大于2根据试验结果,判断被试验电缆可否运行未做防护扣１０分未检查安全工具扣５分(少检查一项扣2分)放电不彻底扣２分;不放电取消参赛未检查扣１0分接线错误扣5分未进行检查扣５分;未做到呼唤应答扣２分操作错误一处扣２分读数不准扣５分不记录扣5分合格值不清扣5分判断错误扣５分序号项目作业步骤及标准安全及相关知识标准分考核标准一准备工作着装整齐。准备试验工具准备仪器、仪表准备试验单穿工作服、鞋、戴工作帽,由两人进行。按规定准备试验工具仪表。3、对仪器、仪表进行检查。10分工作服、鞋、帽;未穿扣1分。活口搬子两把,改锥,钳子;每缺一件扣1分。兆欧表,耐压机,操作箱,调压器,试验导线,主要设备缺一项扣10分。未准备扣２分。(最多扣１0分)二工艺质量外观检查:遥测PＴ选表及表线校表正确遥测放电瓷瓶,滲漏油,螺栓,螺母,胶圈,铭牌,油色,油位,外部整洁。接线准备、牢固,选遥表时进行开路短路试验。55分每差一项扣2分。(报告检查结果)1)不正确扣3分。2)表得外观,开短路试验缺一项扣3分。3)遥测不正确每步扣２分。(a接线ｂ表放平稳c遥测及读数d拆线)三相五柱PＴ绝缘及耐压试验序号项目作业步骤及标准安全及相关知识标准分考核标准二工艺质量ＰT耐压试验。试验接线。复查接线。人和设备保持一定得安全距离。加电检查试验设备完好。检查调压器零位。按标准升压试验。拆线。填写试验单。试验评语。5５分3、、１)接线不正确影响试验扣1０分。(按顺序接线)2)复查:发现错误并改正扣3分。3)安全距离不够扣3分。4)正式试验前未检查试验设备扣3分。5)未检
