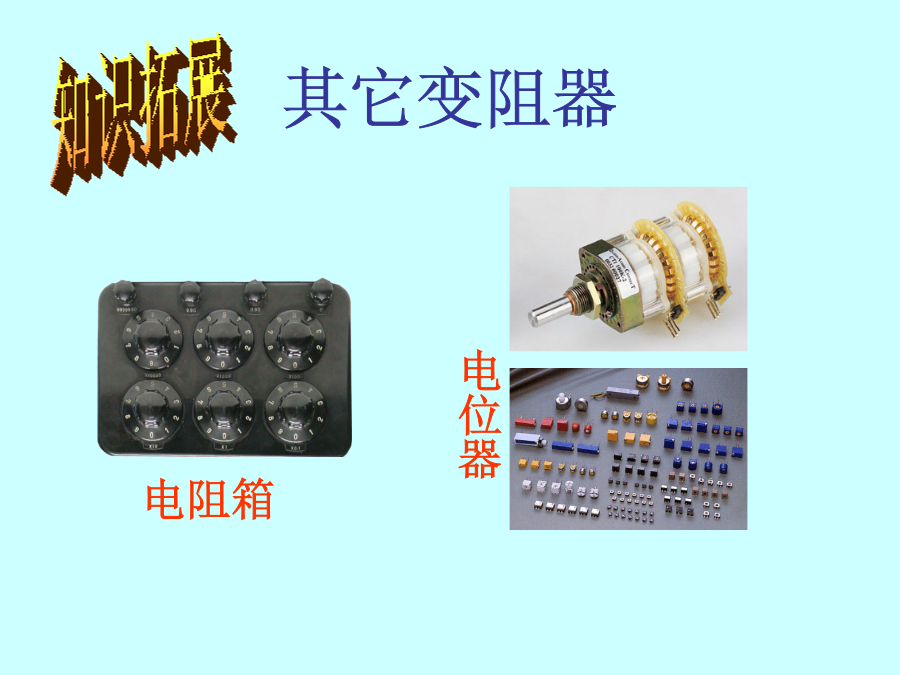

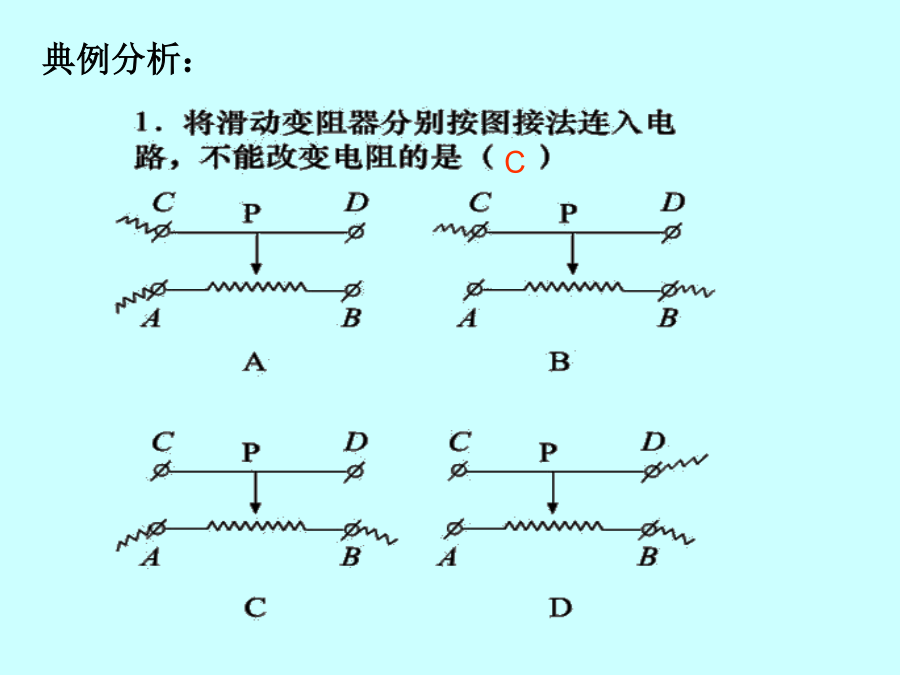

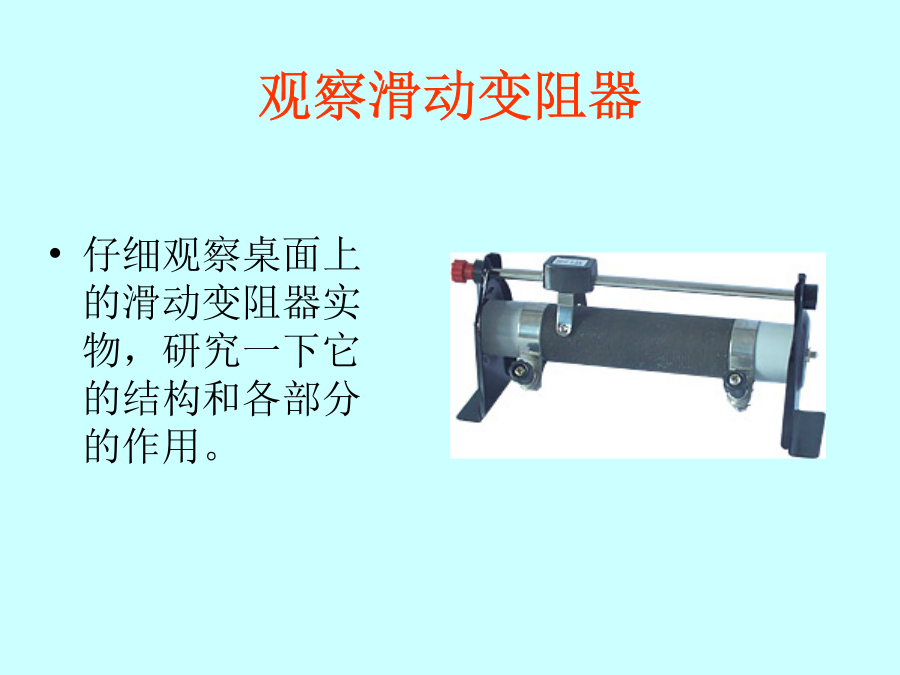

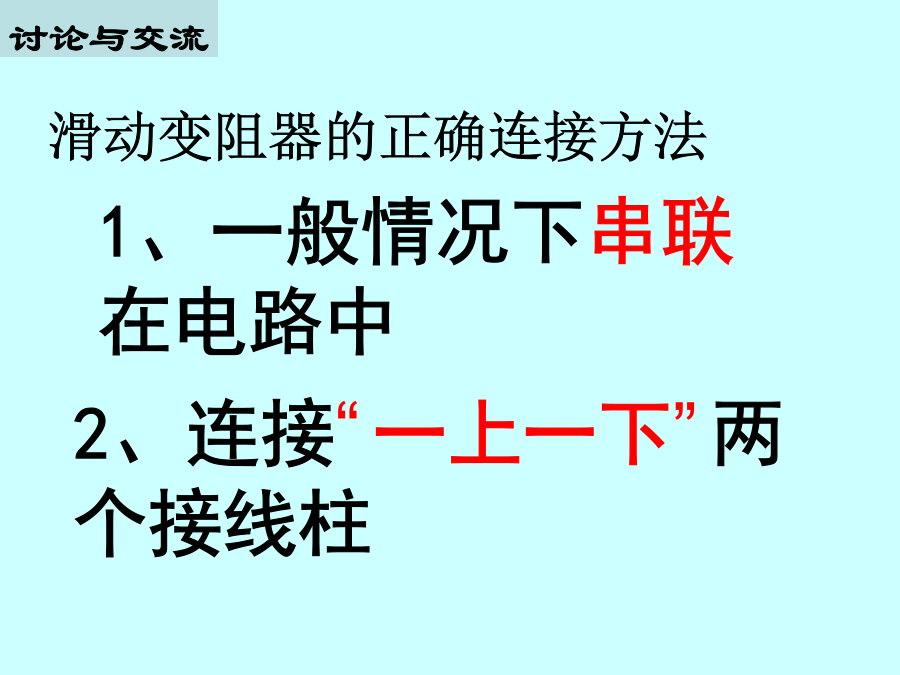

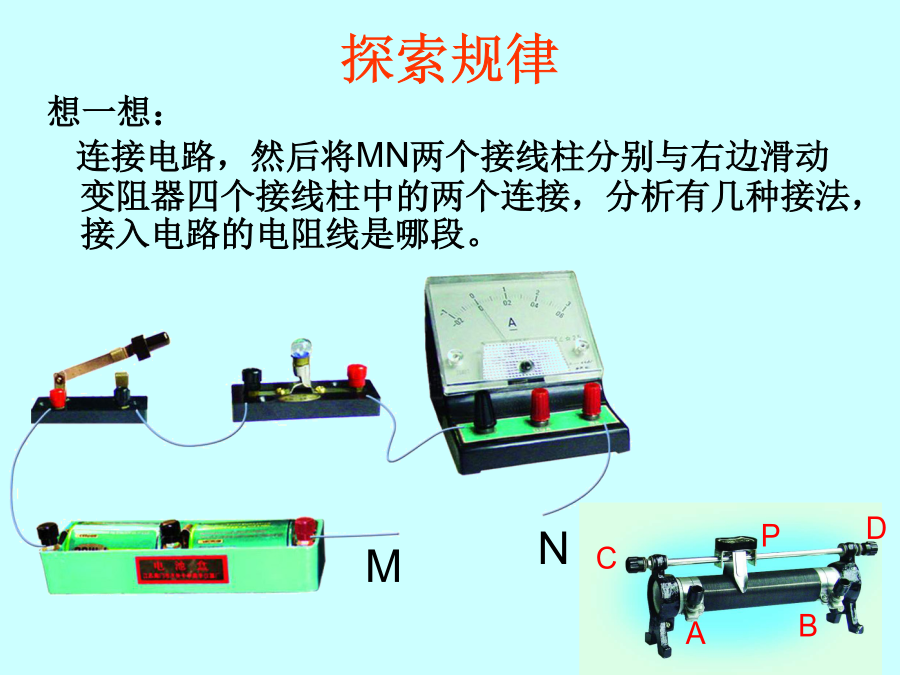

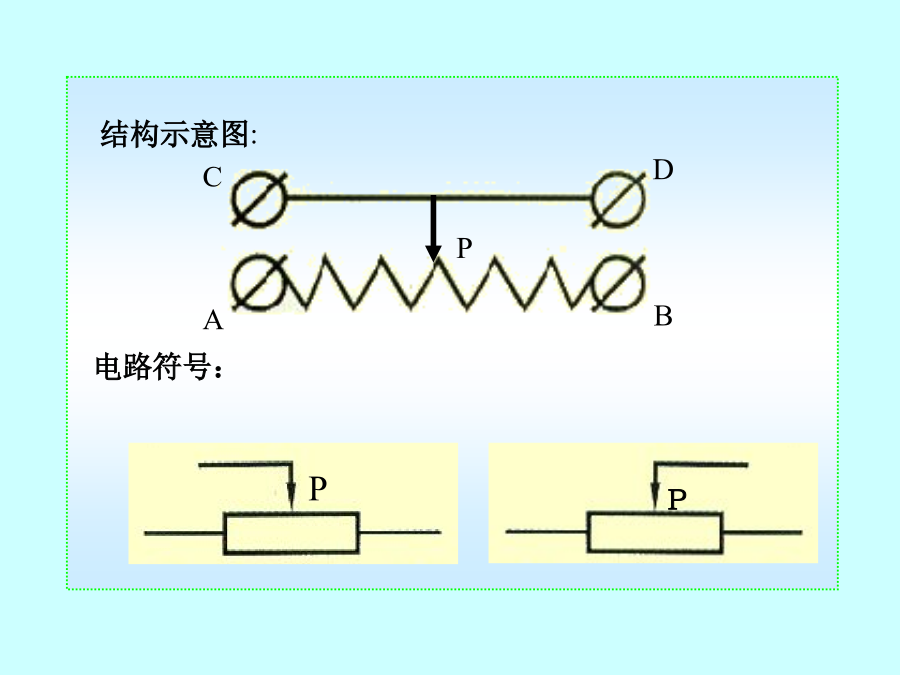

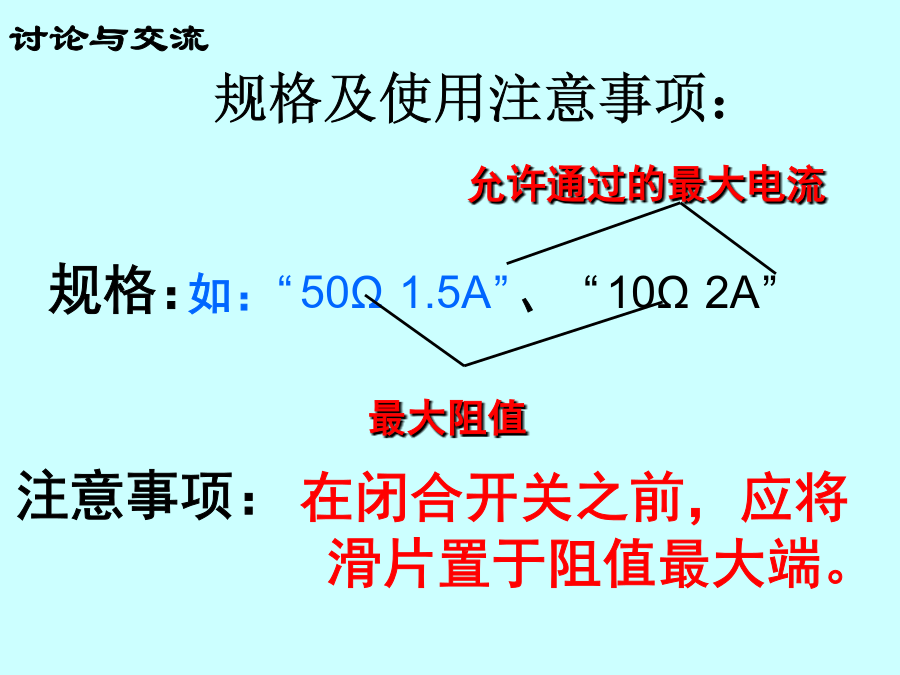

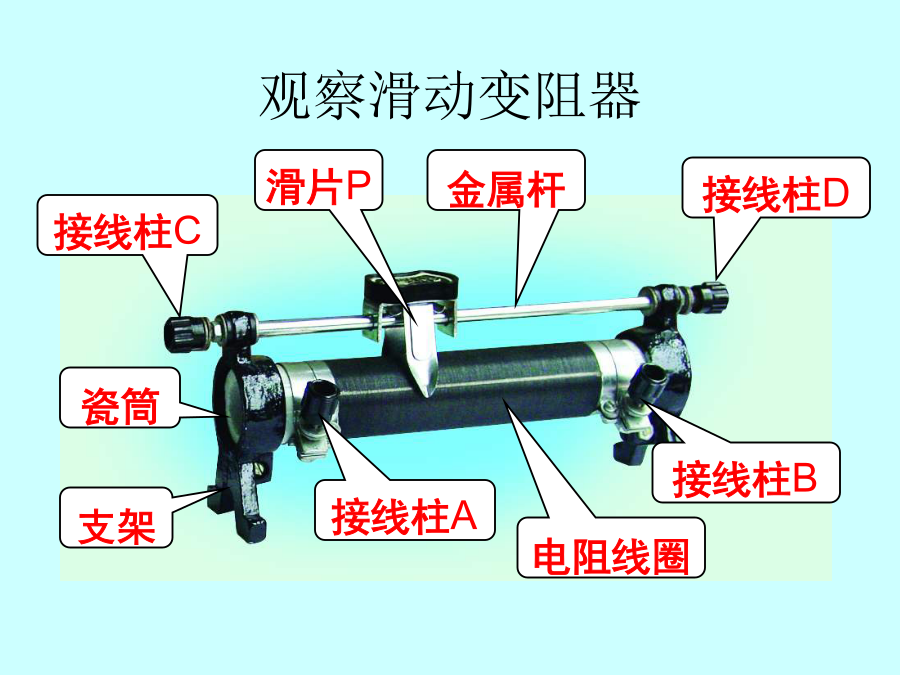

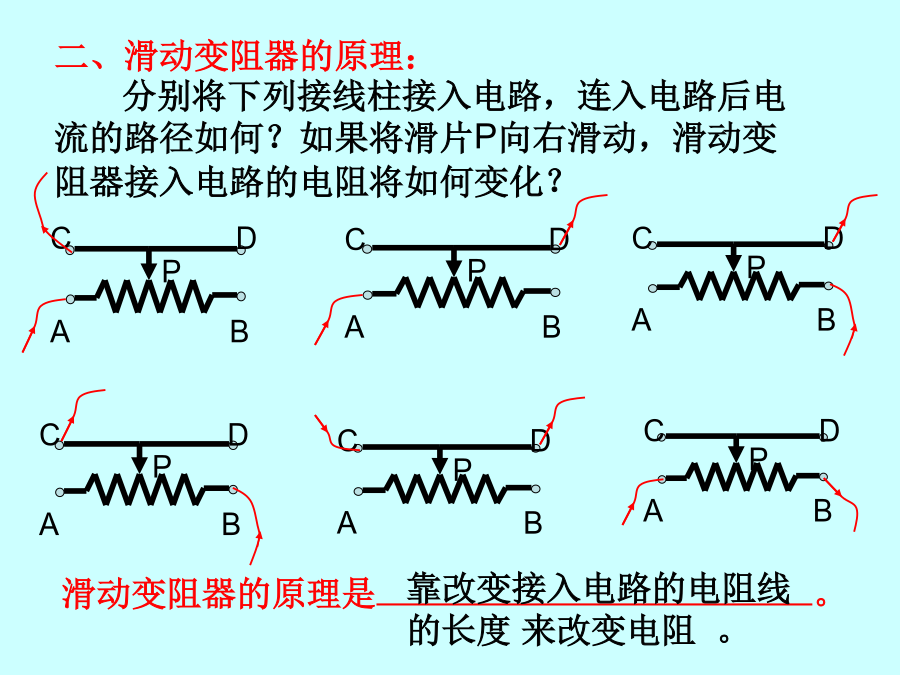

观察滑动变阻器观察滑动变阻器二、滑动变阻器的原理：分别将下列接线柱接入电路，连入电路后电流的路径如何？如果将滑片P向右滑动，滑动变阻器接入电路的电阻将如何变化？探索规律滑动变阻器的正确连接方法规格：典例分析：其它变阻器电阻箱今天学到了什么？课堂练习一个滑动变阻器铭牌上标有“20Ω1A”的字样，它的意思是指变阻器的()课堂练习右图示，电阻箱的示数是___Ω。1、如图，若将导线接在滑动变阻器B和C两个接线柱上，当滑动触头P向右滑动时，变阻器的阻值将如何变化？若接在＿＿＿和＿＿两个接线柱上，阻值为最大且始终保持不变。2．如图所示电路，要使灯泡的亮度变小，则必须使变阻器接入电路部分的电阻变＿＿，电流表的示数变＿＿＿，滑动触头P应向＿＿移动。
