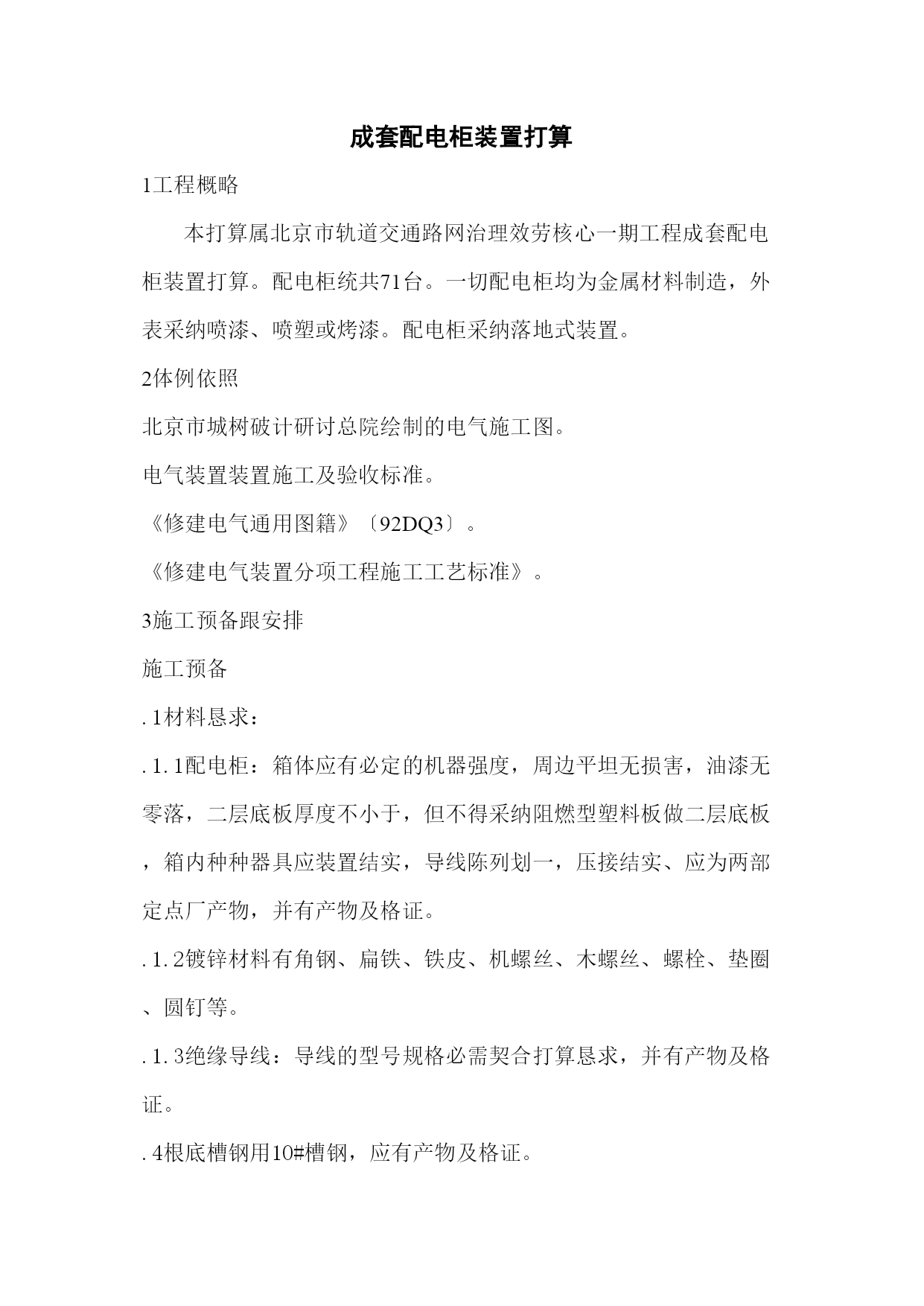

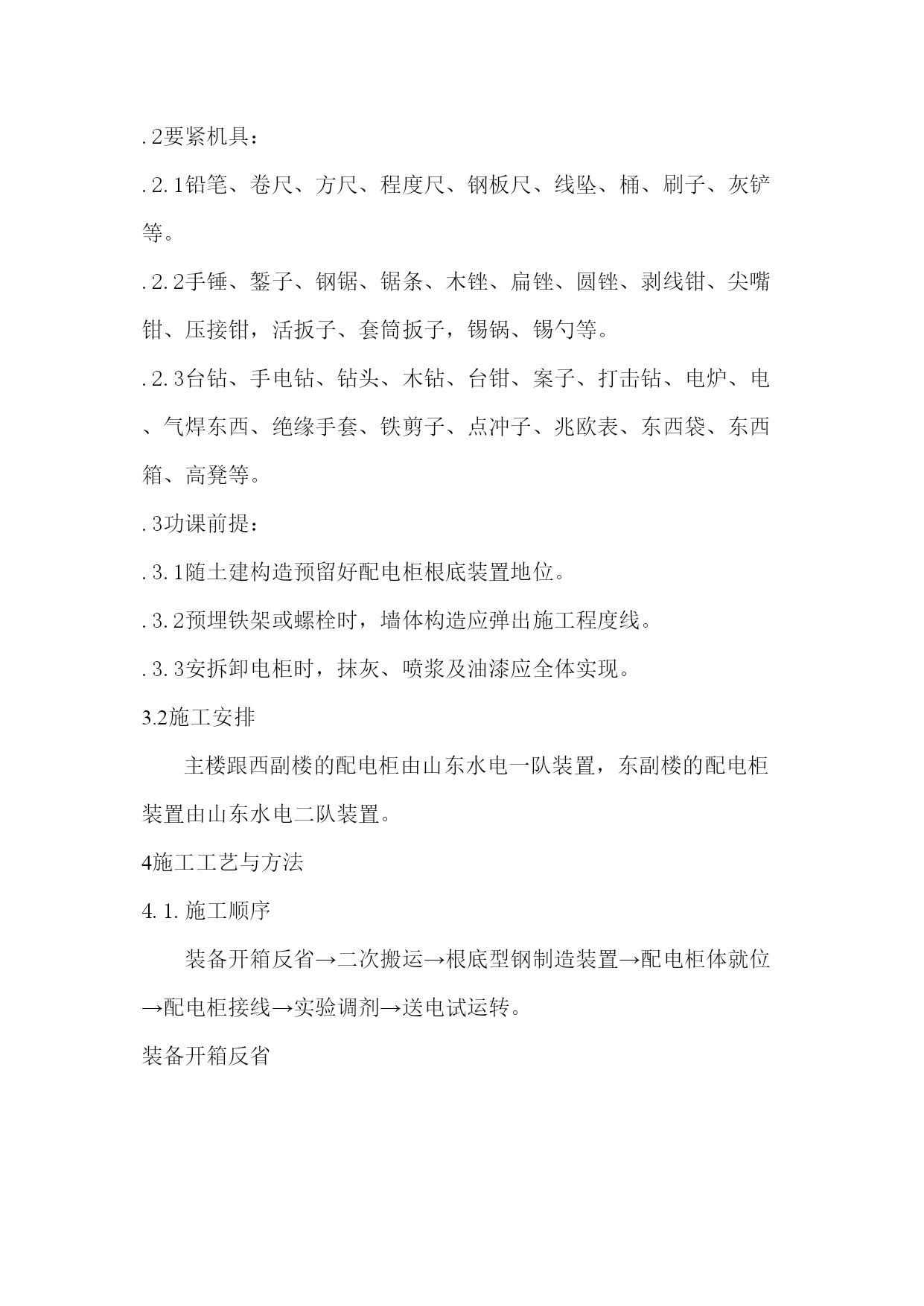

市轨道交通路网治理效劳核心工程配电柜装置施工打算审批：施工构造打算〔施工打算〕审批表工程称号北京市轨道交通路网治理效劳核心构造范例框剪，部分钢构造修建面积59521平方米层数地下2层，地上10层树破单元施工单元北都城建团体无限义务公司体例部分北都城建团体轨道交通路网治理效劳核心工程部编制人体例时间2006年7月18日报审时间2006年7月18日审批部分工程部总工办审批时间年月日审批人打算称号配电柜装置施工打算审批看法：〔填写讨论的要紧论断包含应修正的部分〕目录1工程概略22体例依照23施工预备跟安排24施工工艺与方法35质量标准86成品保护107质量记载118平安消防方法11成套配电柜装置打算1工程概略本打算属北京市轨道交通路网治理效劳核心一期工程成套配电柜装置打算。配电柜统共71台。一切配电柜均为金属材料制造，外表采纳喷漆、喷塑或烤漆。配电柜采纳落地式装置。2体例依照北京市城树破计研讨总院绘制的电气施工图。电气装置装置施工及验收标准。《修建电气通用图籍》〔92DQ3〕。《修建电气装置分项工程施工工艺标准》。3施工预备跟安排施工预备.1材料恳求：.1.1配电柜：箱体应有必定的机器强度，周边平坦无损害，油漆无零落，二层底板厚度不小于，但不得采纳阻燃型塑料板做二层底板，箱内种种器具应装置结实，导线陈列划一，压接结实、应为两部定点厂产物，并有产物及格证。.1.2镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。.1.3绝缘导线：导线的型号规格必需契合打算恳求，并有产物及格证。.4根底槽钢用10#槽钢，应有产物及格证。.2要紧机具：.2.1铅笔、卷尺、方尺、程度尺、钢板尺、线坠、桶、刷子、灰铲等。.2.2手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。.2.3台钻、手电钻、钻头、木钻、台钳、案子、打击钻、电炉、电、气焊东西、绝缘手套、铁剪子、点冲子、兆欧表、东西袋、东西箱、高凳等。.3功课前提：.3.1随土建构造预留好配电柜根底装置地位。.3.2预埋铁架或螺栓时，墙体构造应弹出施工程度线。.3.3安拆卸电柜时，抹灰、喷浆及油漆应全体实现。3.2施工安排主楼跟西副楼的配电柜由山东水电一队装置，东副楼的配电柜装置由山东水电二队装置。4施工工艺与方法4.1.施工顺序装备开箱反省→二次搬运→根底型钢制造装置→配电柜体就位→配电柜接线→实验调剂→送电试运转。装备开箱反省4.2.1装备跟东西抵达现场后。装置跟树破单元应在规则限期内，独特进展开箱验收反省；包装及密封应精良，制造厂的技巧文件应齐。型号、规格应契合打算恳求，附件备件完全。4.2.2配电柜本体外表应无损害及变形，油漆残缺无损。配电柜外部电器装置及元件、绝缘瓷件完全、无损害及裂纹等缺点。4.3配电柜二次搬运配电柜吊装时，柜体上有吊环时，吊索应穿过吊环；无吊环时，吊索应挂在四角要紧承力构造处，不得将吊索挂在装备部件吊颈装。吊索的绳长度应分歧，以防受力不均，柜体变形或破坏部件。在搬运进程中要结实牢靠，防止磕碰，防止元件、仪表及油漆的破坏。4.4根底型钢制造装置4.配电柜在室内的地位原那么上是按图施工，如图纸无明白规则时，应按以下地位施工：高压配电屏离墙装置时距墙体不该小于，高压配电屏靠墙装置时距墙体不该小于。配电柜需求装置在根底型钢上，型钢选用10号槽钢。4.根底型钢制造好后，应按图纸所标地位或有关规则，共同土建工程进展预埋。4.装置根底型钢时，运用程度尺寻正、寻平。根底型钢装置的不平直度及程度度，每米长度应小于1mm，全长时应小于5mm；根底型钢的地位偏向及不平型度在全长时，均应小于5mm。根底型钢顶部宜超过室内摸高山面10mm。4.5根底型钢接地埋设的配电柜的根底型钢应做精良的接地。一般用40*4镀锌扁钢在根底型钢的两头分不与接地网进展焊接，焊接面为扁钢宽度的2倍。4.6配电柜装置4.配电柜组破配电柜与根底型钢采纳螺栓结实。配电柜单独装置时，应寻好配电柜正面跟正面的垂直度。成列配电柜装置时，可先把每个配电柜调剂到年夜抵的地位上，就位后再精确地调剂第一面配电柜，再以第一面配电柜的柜盘面为标准逐台进展调剂。配电柜组破装置后，盘面每米高的垂直度应小于1.5mm，相邻两盘顶部的程度偏向应小于2mm；成列装置时，盘顶部程度偏向应小于5mm。4.配电柜接地成套柜应装有公用接地铜排，接地铜排与柜体衔接成电气通路，接地铜排运用等截面的铜排与配电柜根底接地支线扁钢结实衔接。接地铜排与零排互相绝缘。配电柜与根底型钢采纳螺栓结实，每台柜宜单独与PE母排做接地衔接，用不小于6m
