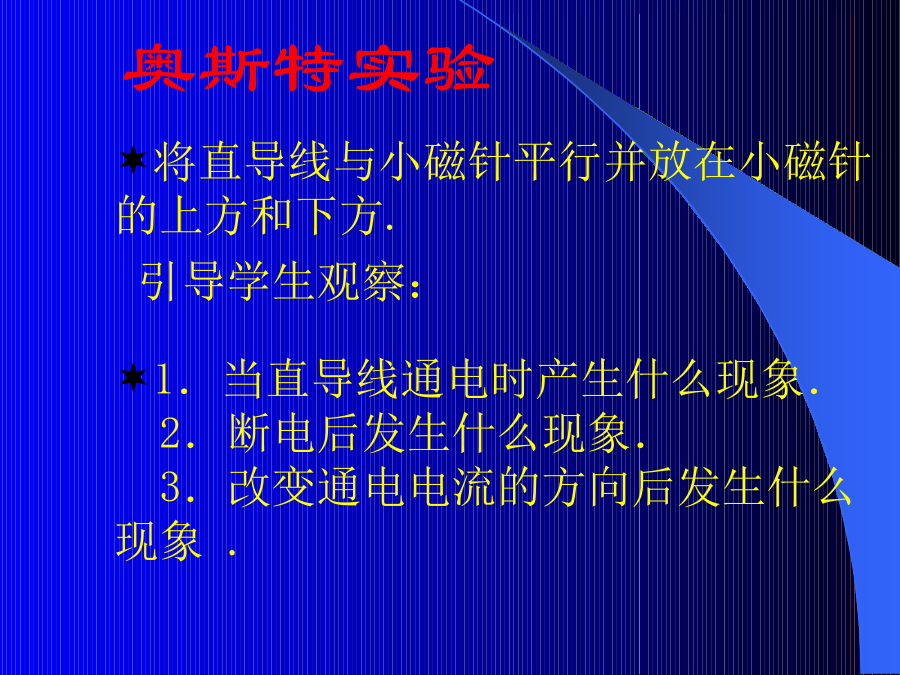

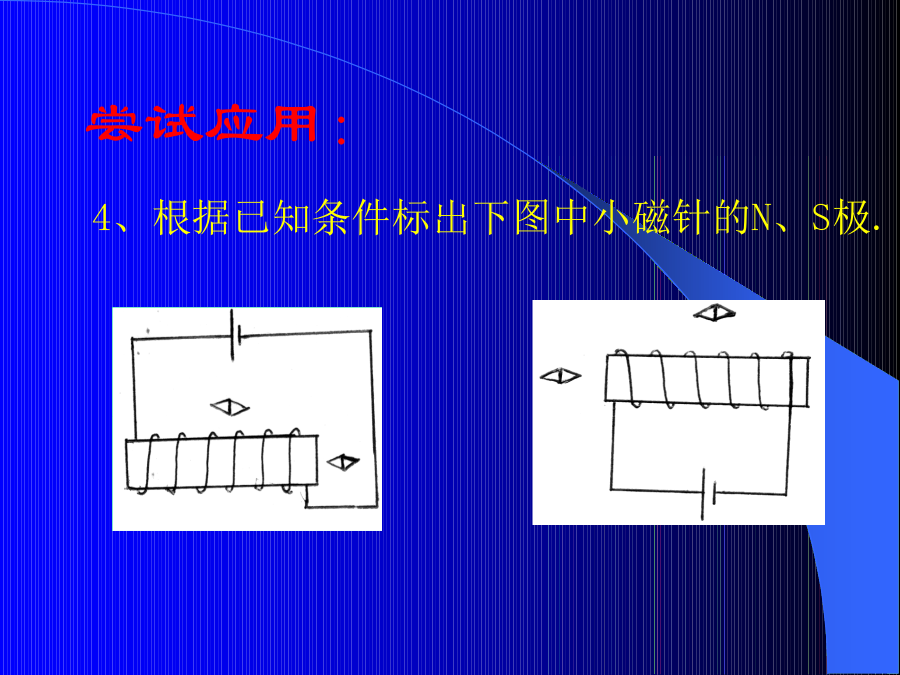

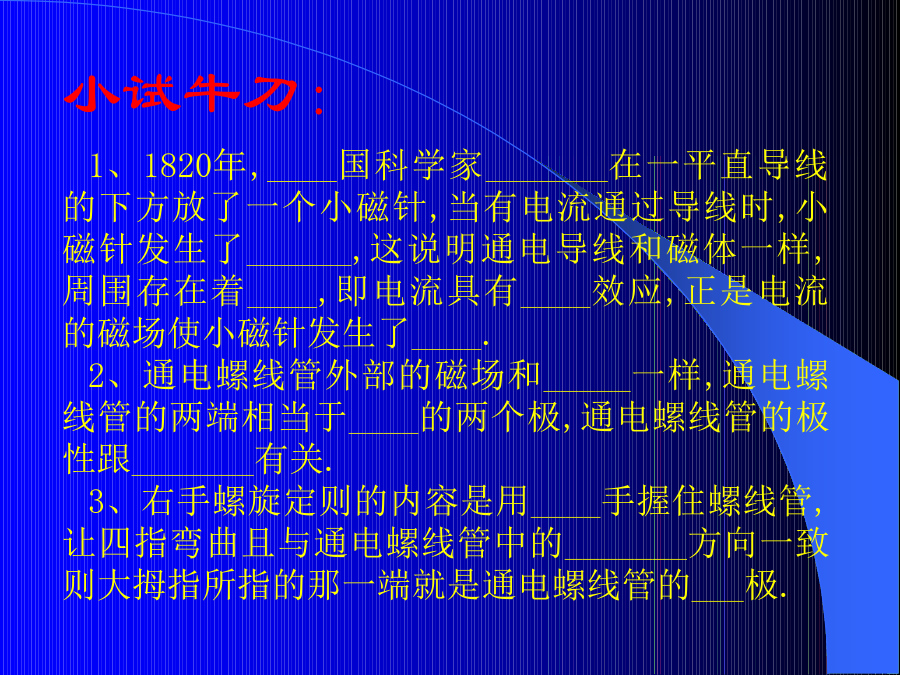

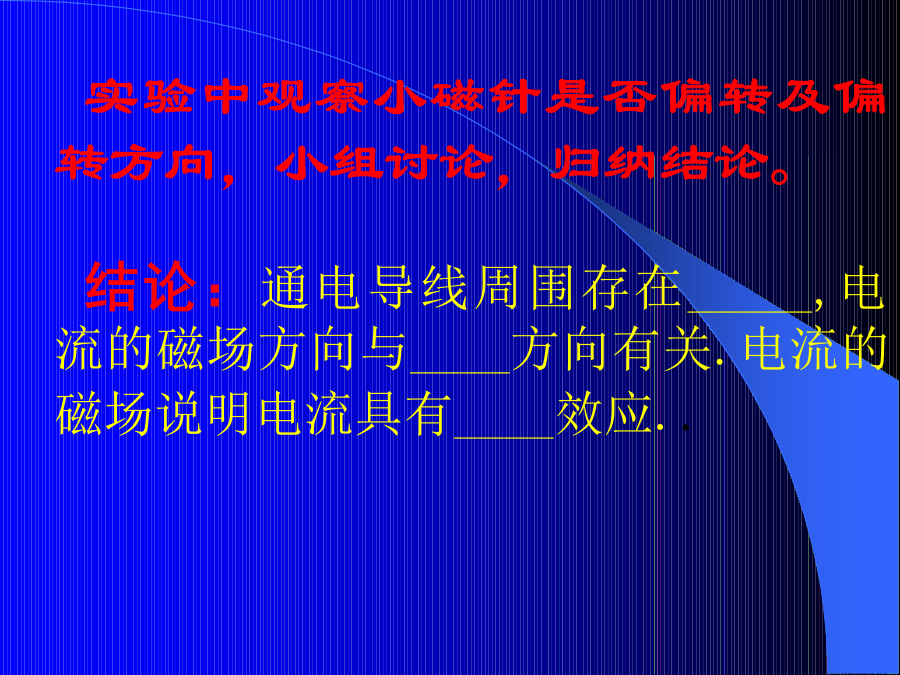

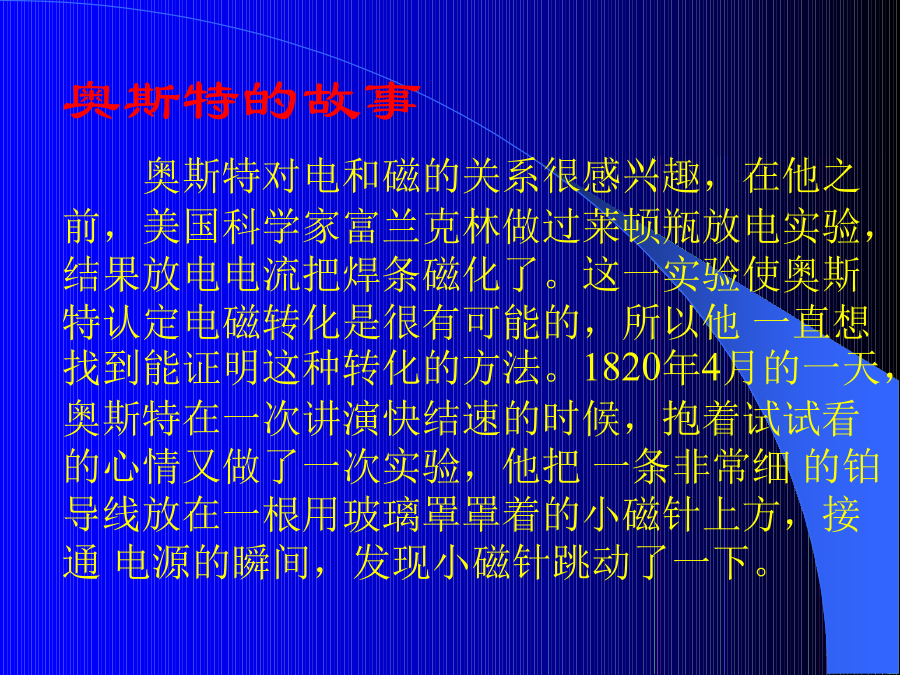

黄牛课件九年义务教育物理教材北师大版第十四章第三节《电流的磁场》灵宝市三中顾项卫1、1820年,____国科学家_______在一平直导线的下方放了一个小磁针,当有电流通过导线时,小磁针发生了______,这说明通电导线和磁体一样,周围存在着____,即电流具有____效应,正是电流的磁场使小磁针发生了____.2、通电螺线管外部的磁场和_____一样,通电螺线管的两端相当于____的两个极,通电螺线管的极性跟_______有关.3、右手螺旋定则的内容是用____手握住螺线管,让四指弯曲且与通电螺线管中的_______方向一致则大拇指所指的那一端就是通电螺线管的___极.4、根据已知条件标出下图中小磁针的N、S极.尝试应用：奥斯特的故事奥斯特的故事奥斯特对电和磁的关系很感兴趣，在他之前，美国科学家富兰克林做过莱顿瓶放电实验，结果放电电流把焊条磁化了。这一实验使奥斯特认定电磁转化是很有可能的，所以他一直想找到能证明这种转化的方法。1820年4月的一天，奥斯特在一次讲演快结速的时候，抱着试试看的心情又做了一次实验，他把一条非常细的铂导线放在一根用玻璃罩罩着的小磁针上方，接通电源的瞬间，发现小磁针跳动了一下。这一跳使有心的奥斯特喜出望外，竟激动的在讲台上摔了一跤。以后的两个月里，奥斯特闭门不出，设计了几十个不同的实验，都证明了通电导线周围存在着磁场。同年7月他发表了论文《关于磁体周围电冲突的实验》，向学术界宣布了电流的磁效应。这一重大发现轰动了科学界，使电磁学的发展进入了新的时期。奥斯特实验实验中观察小磁针是否偏转及偏转方向，小组讨论，归纳结论。结论：通电导线周围存在_____,电流的磁场方向与____方向有关.电流的磁场说明电流具有____效应..通电螺线管的磁场想一想通电后，轻轻敲板，铁屑为什么会产生规则排列？铁屑的排列与什么现象一样？改变通电方向，小磁针的指向有什么不同，说明什么？实验结论:(1)通电螺线管周围的磁场跟______磁体相似.(2)通电螺线管____端磁性最强.(3)通电螺线管的磁极性质跟______方向有关.通电螺线管相当于一个条形磁体，其极性和电流方向的关系符合：安培定则——右手螺旋定则．用右手握螺线管，让四指弯向螺线管电流的方向，则大拇指所指的那端就是螺线管的北极．右手螺旋定则可以解决以下问题:（1）给出电流方向,判断N、S极.（2）给出小磁针的N、S极,判断通电螺线管的N、S极和磁感线方向及电流方向.（3）给出电流方向和螺线管N、S极,画出螺线管的绕法.课堂小结1、通过本节课的学习,你知道了那些知识?2、本节课我们学习了一种认识事物的方法叫_________法.3、你积极参与课堂学习了吗?积极提出并思考问题了吗?积极参与小组讨论、交流了吗?你对自己的表现满意吗?四、课堂小结1、通过本节课的学习,你知道了那些知识?2、本节课我们学习了一种认识事物的方法叫_________法.3、你积极参与课堂学习了吗?积极提出并思考问题了吗?积极参与小组讨论、交流了吗?你对自己的表现满意吗?2、某同学利用下图所示的装置研究电和磁之间的联系,请仔细观察图中的装置\操作和现象,然后归纳出初步结论.3、如下图，小磁针处于静止状态，则a为电源的______极，d为螺线管的_______极4、请在上图中标出:(1)通电螺线管A端和永磁体B端的磁极.(2)磁感线方向5、1820年,安培在科学院的例会上做了一个小实验,引起了科学家的兴趣,如下图,把螺线管沿东西方向水平悬挂起来,然后给导线通电,请你想一想会发生的现象是()A、通电螺线管仍保持原位置静止.B、通电螺线管转动,直到A指南,B指北.C、通电螺线管转动,直到A指北,B指南.D、通电螺线管在任意位置静止.1、只要是通电导线的周围,就一定会有磁场.这句话对吗?为什么?2、如下图,从一个不能打开的盒子(内有电池组等电路元件)上的两个小孔中伸出一段细软的长导线,在不断开导线的条件下,请你设计一个简单的实验,判断导线中是否有电流,根据你的设计填写下表.黄牛课件
