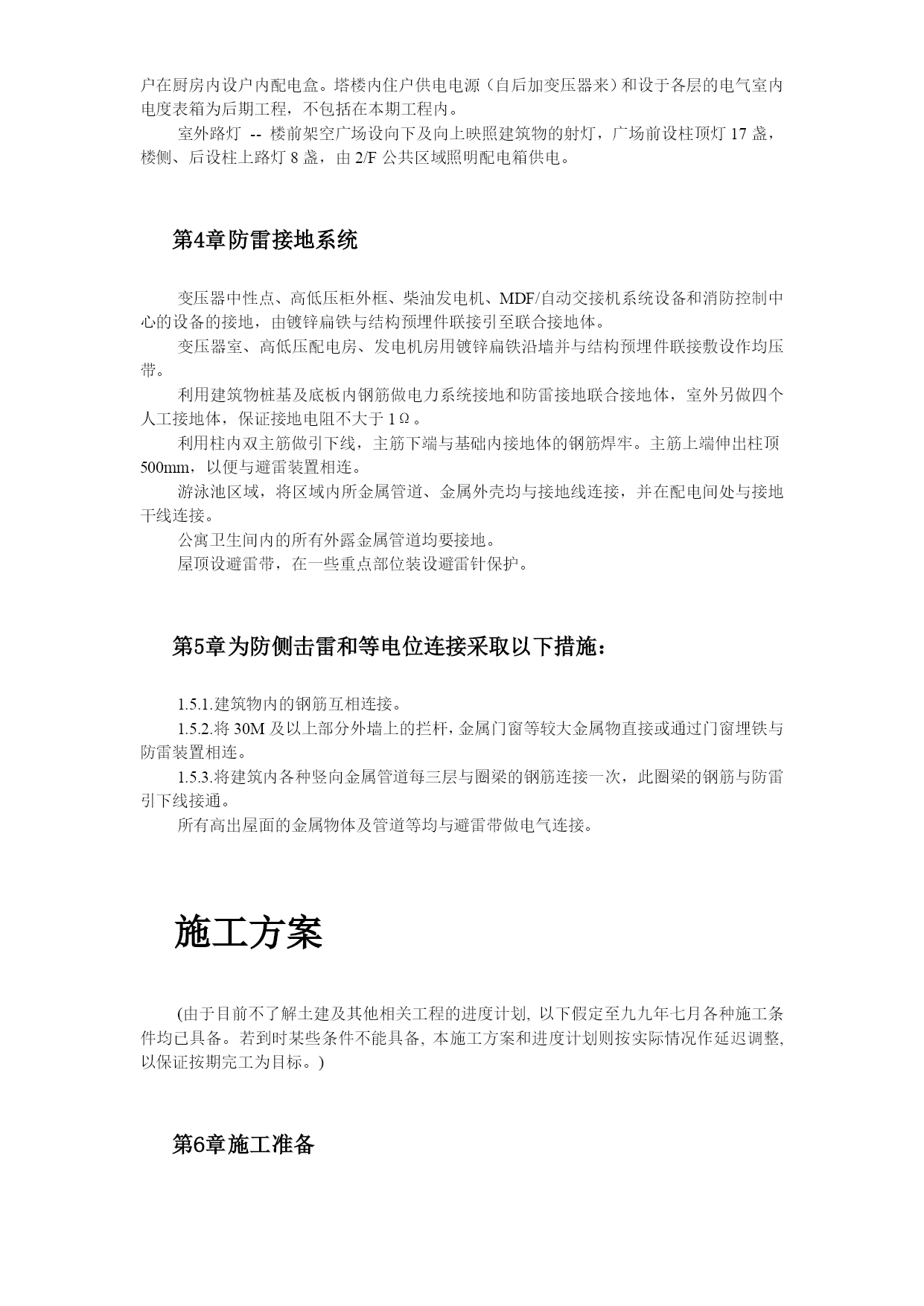

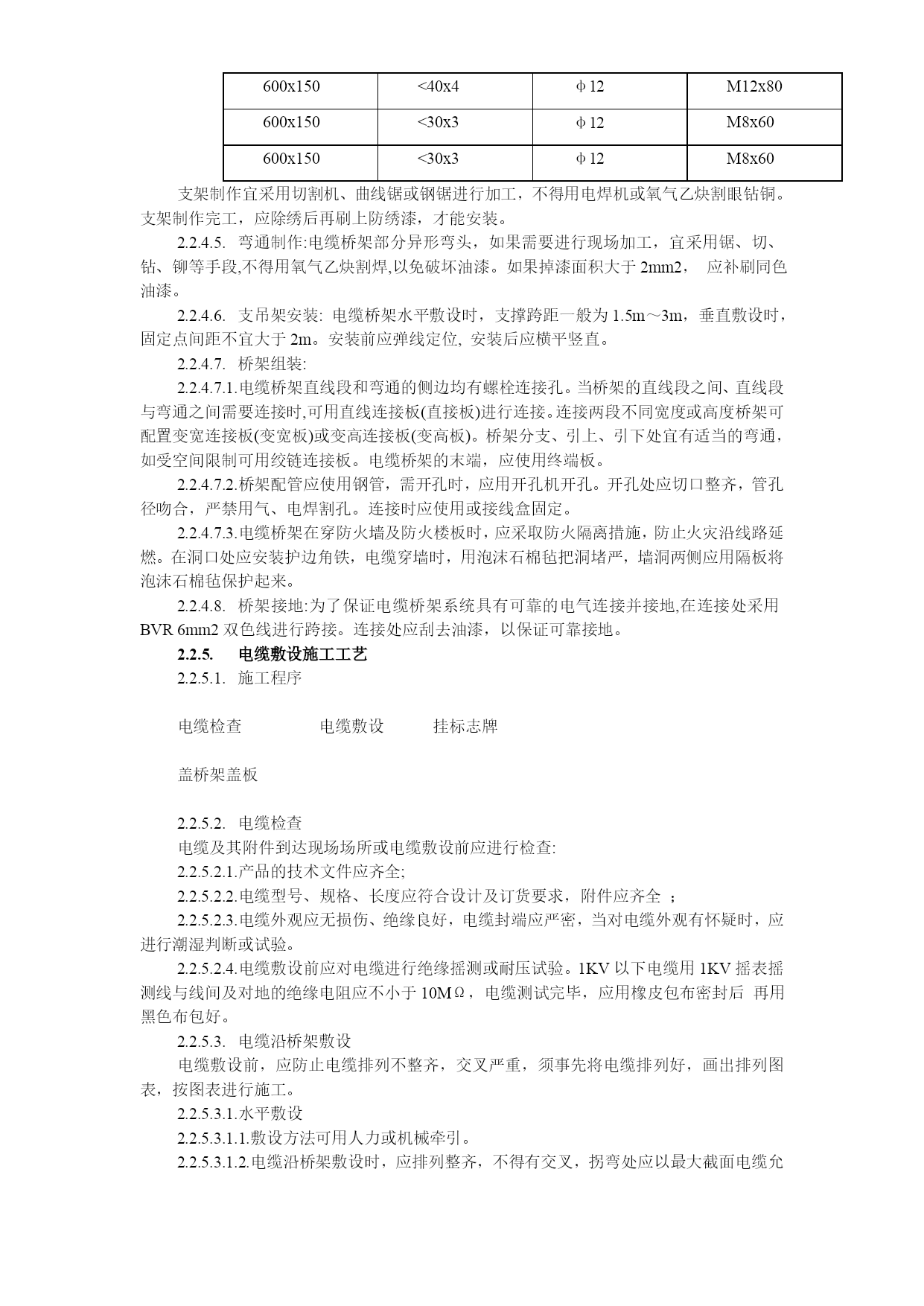

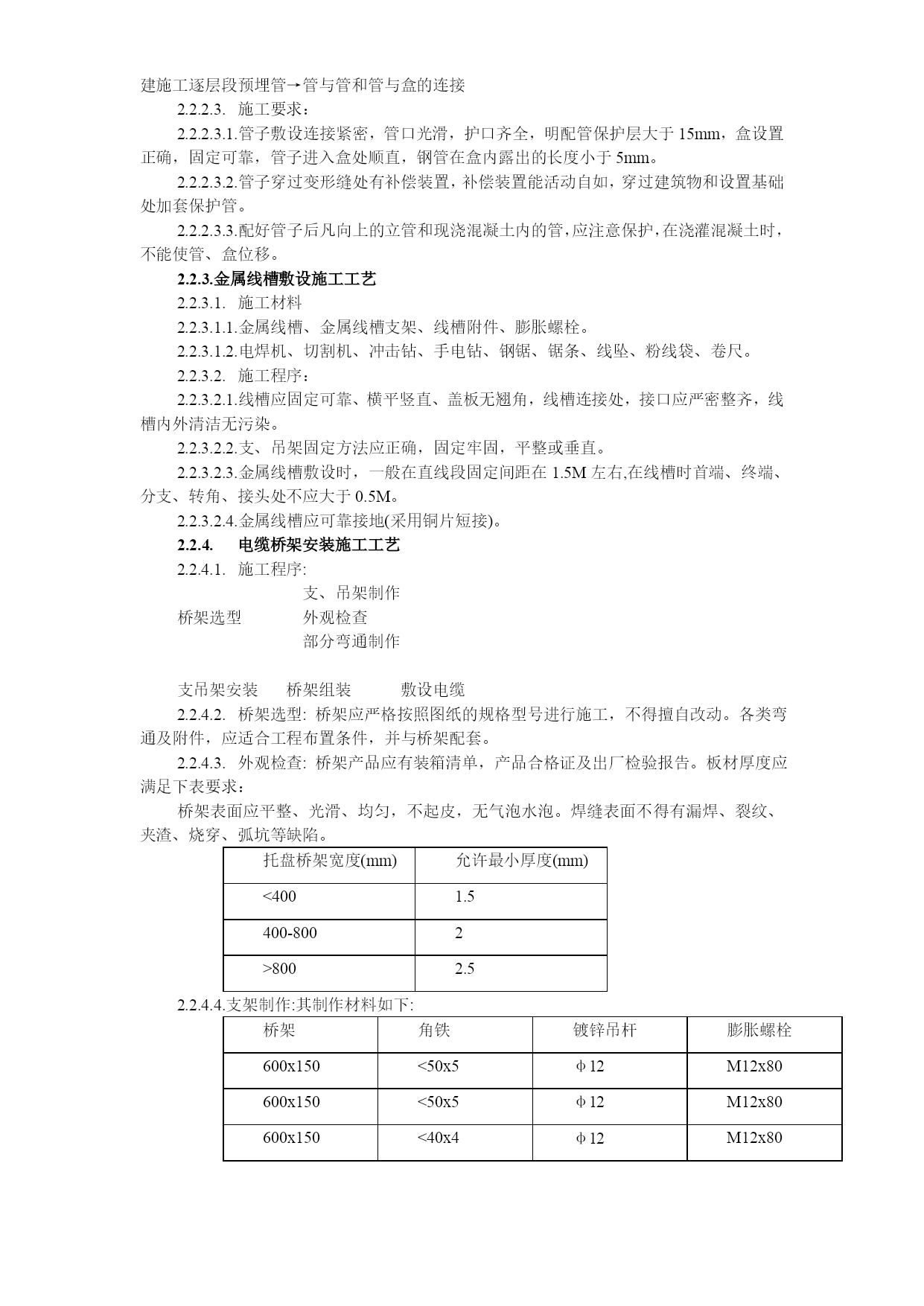

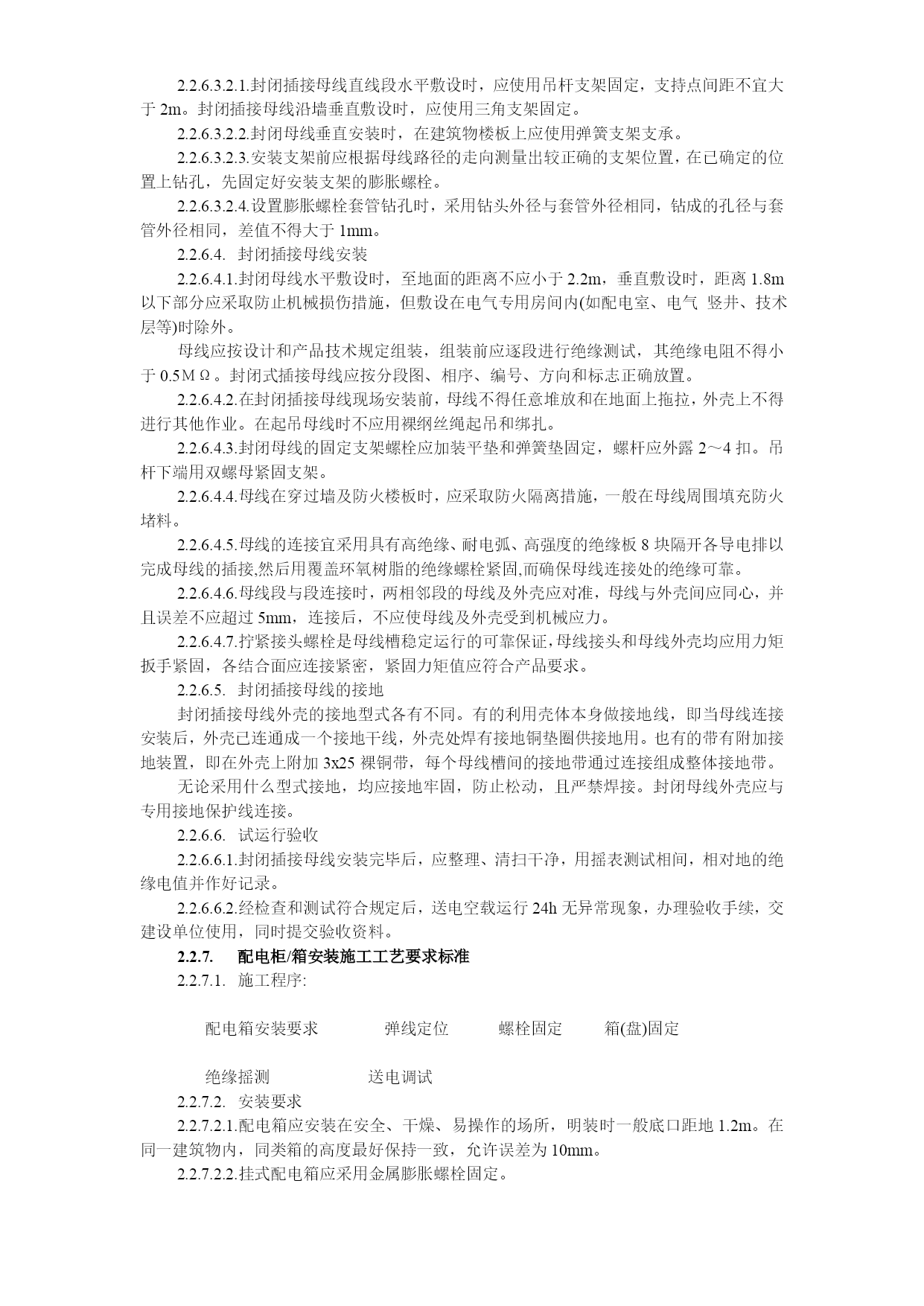

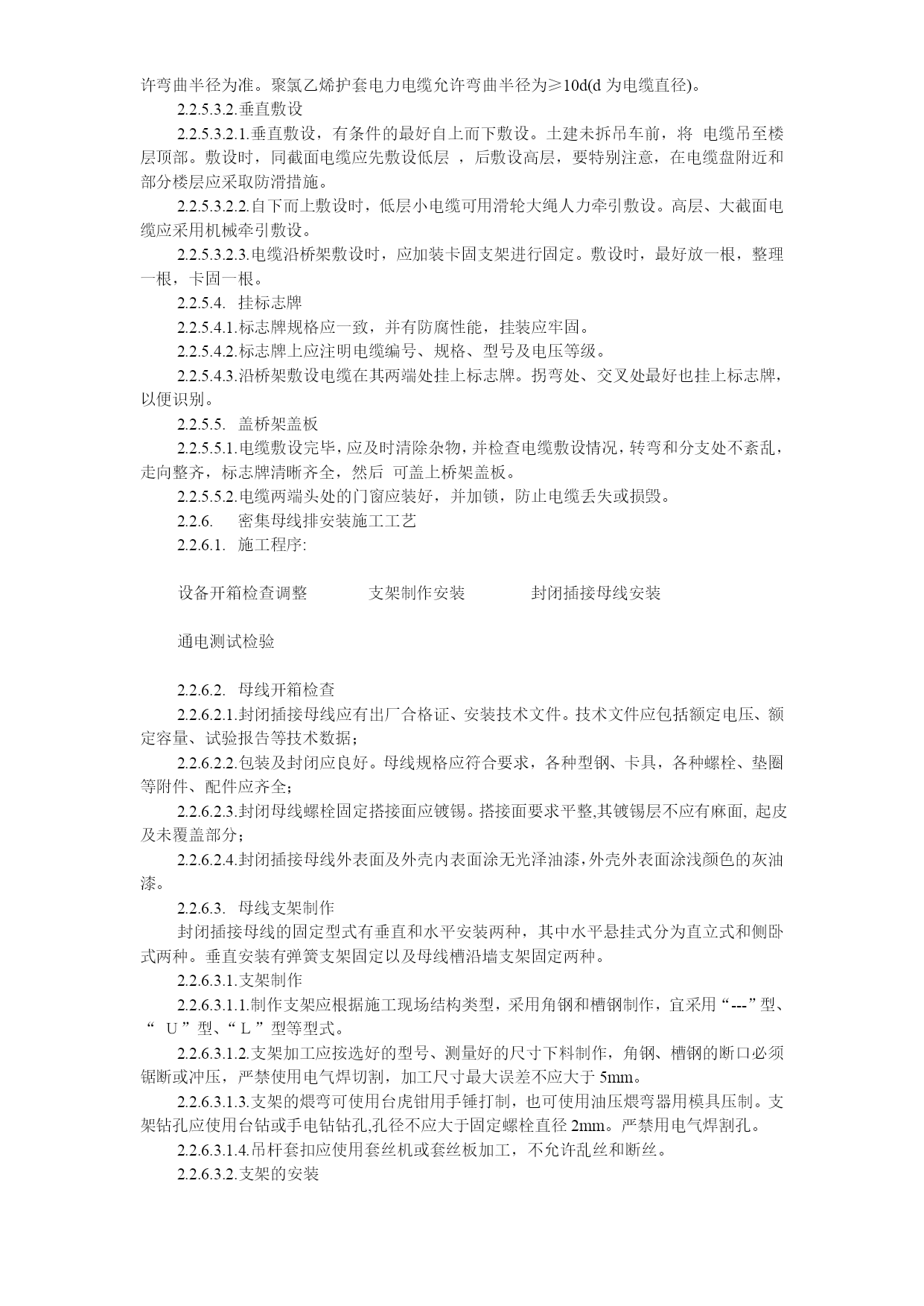

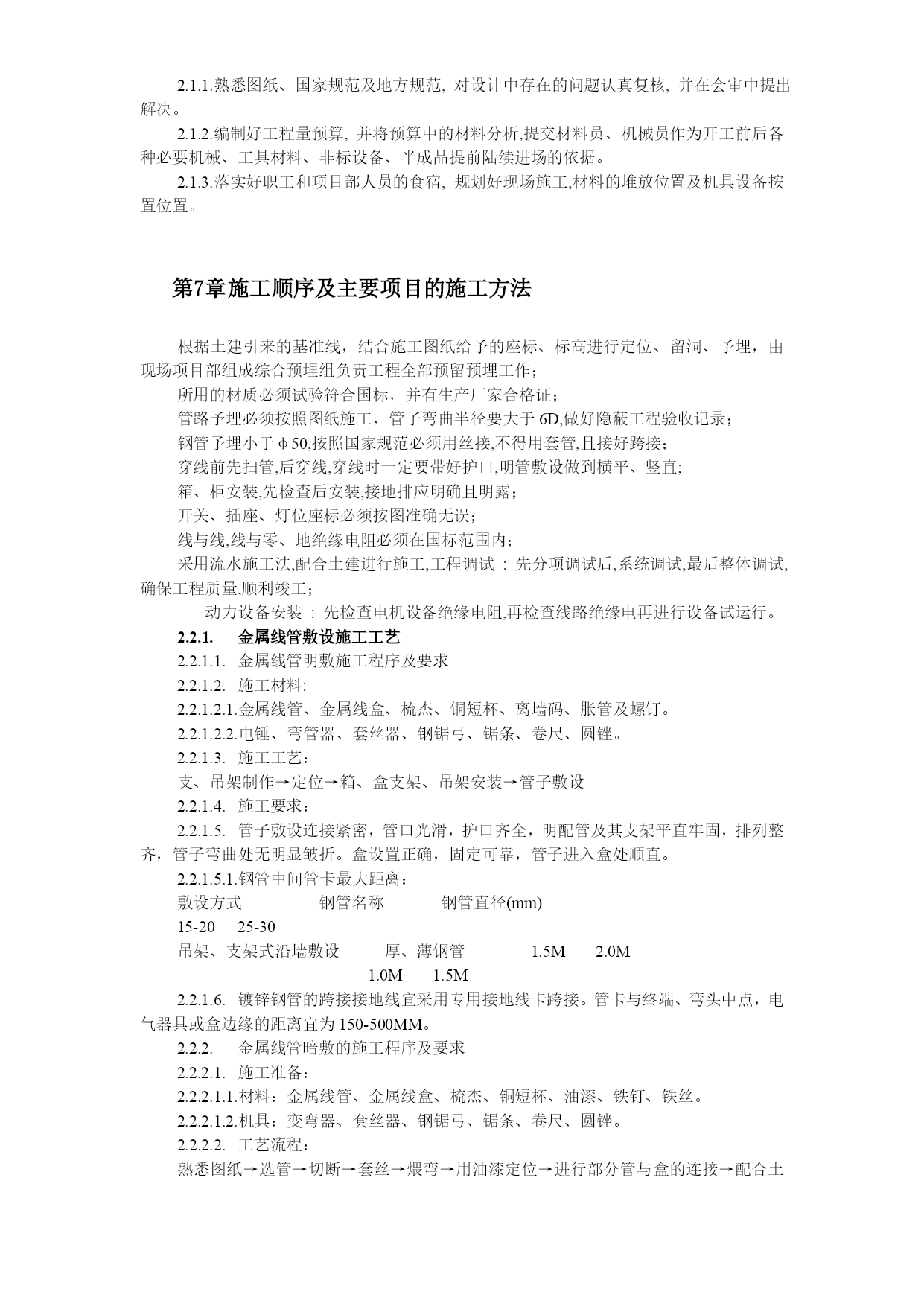

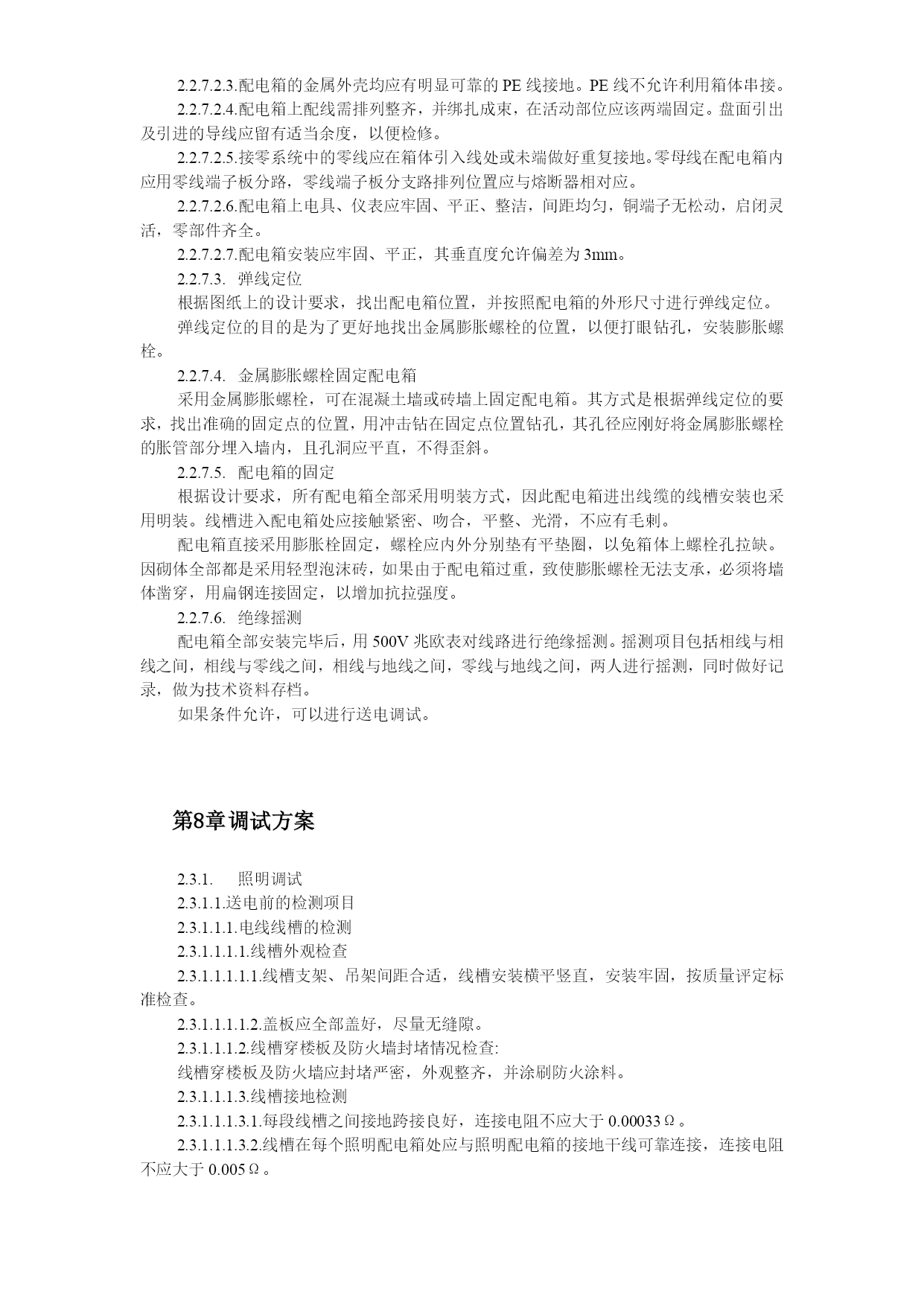

目录TOC\o"1-4"第1卷工程概况PAGEREF_Toc206990700\h3第1章变配电所PAGEREF_Toc206990701\h3第2章低压供、配电系统PAGEREF_Toc206990702\h3第3章照明系统PAGEREF_Toc206990703\h4第4章防雷接地系统PAGEREF_Toc206990704\h5第5章为防侧击雷和等电位连接采取以下措施：PAGEREF_Toc206990705\h5第2卷施工方案PAGEREF_Toc206990706\h6第1章施工准备PAGEREF_Toc206990707\h6第2章施工顺序及主要项目的施工方法PAGEREF_Toc206990708\h6第3章调试方案PAGEREF_Toc206990709\h18第4章施工及验收规范和标准PAGEREF_Toc206990710\h24第3卷施工进度计划PAGEREF_Toc206990711\h25第4卷施工人员组织PAGEREF_Toc206990712\h25第5卷主要机具及劳动力需用量计划PAGEREF_Toc206990713\h26第1章施工主要机械、机具、工具PAGEREF_Toc206990714\h26第2章劳动力需用量计划PAGEREF_Toc206990715\h27第6卷施工现场平面布置要求PAGEREF_Toc206990716\h27第1章材料、构件堆场及仓库PAGEREF_Toc206990717\h28第2章作业棚、工具棚PAGEREF_Toc206990718\h28第3章办公室PAGEREF_Toc206990719\h28第4章低压开关柜、发电机组的运输路线PAGEREF_Toc206990720\h29第7卷质量、安全技术措施PAGEREF_Toc206990721\h29第1章质量保证措施PAGEREF_Toc206990722\h29第2章安全及现场文明施工措施PAGEREF_Toc206990723\h31工程概况本工程(津汇广场)位于天津市南京路、营口道及潼关道交叉口处,为一商业中心及综合大厦。由南塔、北塔、酒店三座塔楼及连接三座塔楼的裙楼组成，总建筑面积为190000M2。南、北塔均为三十八层，总高度148.6M；酒店为二十一层，总高91.2M；裙楼地下设三层,地上六层，为大型综合商场(简称裙楼)。整个工程分两期建成，第一期工程为地下部分、裙楼及北塔，第二期工程为南塔和酒店部分。变配电所总变配电所设在地下一层，从市政电网来两路35KV电源引入。35KV为单母线分段，用35KV电缆配引至另外三个变电所。一期工程包括总配电所及北塔变电所。北塔变电所设在十六层。总变配电所内设四台2500KVA35/0.4KVA干式变电器，其供电范围为地下三层至六层裙楼。南塔、北塔、酒店内各设的变电所，分别内设二台2000KVA35/0.4KVA干式变压器。低压供、配电系统在地下一层设柴油发电机两台(2x1500KVA)，当市电断电后，柴油发电机自启动，向一类负荷供电。柴油发电机组设自启动控制屏和并车屏。低压系统采用TN-S制供电，设置低压功率补偿。低压配电房设在地下一层。一类负荷由不同的变压器两路供电，末端自动切换。低压主配电柜、分配电柜内的ACB、MCCB、MCB、隔离开关均采用4P。消防设备（如消防泵、消防电梯、消防风机）选用矿物绝缘防火电缆BTTZ和云母绝缘耐火电缆NH-YJV-0.6/1KV供电；一般设备配电选用阻燃交联聚乙烯绝缘电力电缆ZR-YJV-0.6/1KV供电；干线电缆沿防火槽式电缆桥架敷设。主要动力设备电源分别由北塔、南塔、酒店内的电气竖井，用密集母排或电缆上行至裙楼及塔楼各层的配电间。楼内线管采用内外镀锌扣压式薄壁电线管。照明系统裙楼公共区域照明以日光灯盘为主，辅以筒灯。公共区域设带电池组件的应急、疏散照明灯。裙楼商场内营业区域的照明电源和公共区域的照明电源分别由不同的配电箱供电。塔楼楼梯、走道设应急、疏散照明。一至七层塔楼楼梯、走道由单独的配电箱供电。七层以上塔楼内的消防楼梯、各类竖井内的照明由七层的配电箱双路供电；七层以上塔楼内电梯前室和走道内的照明分别由12/F、20/F、28/F电气竖井内的配电箱双路供电。塔楼内每户在厨房内设户内配电盒。塔楼内住户供电电源（自后加变压器来）和设于各层的电气室内电度表箱为后期工程，不包括在本期工
