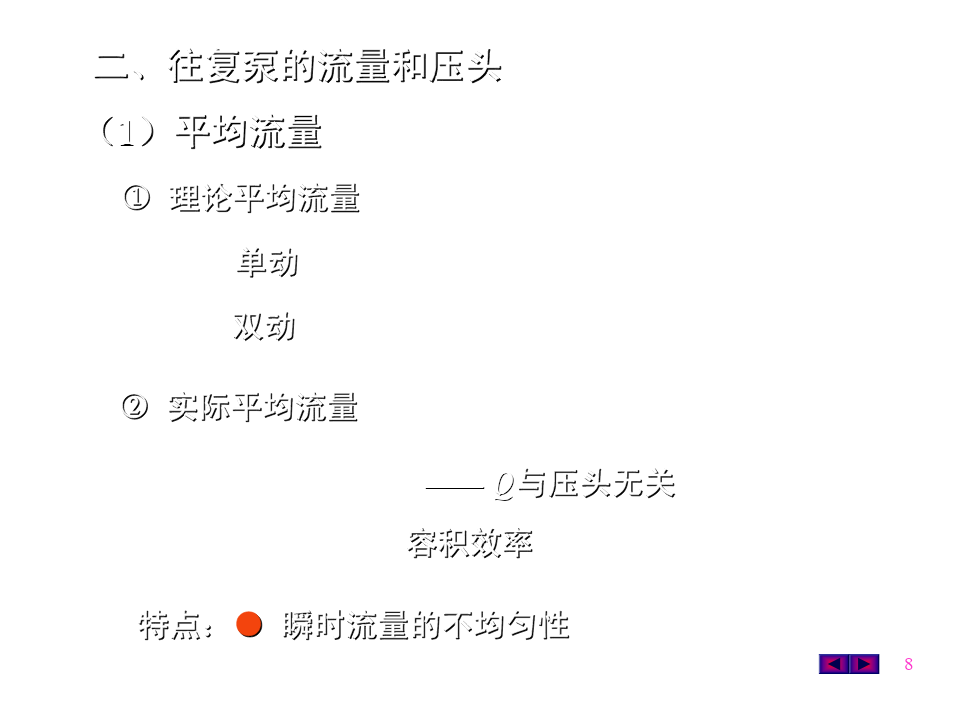

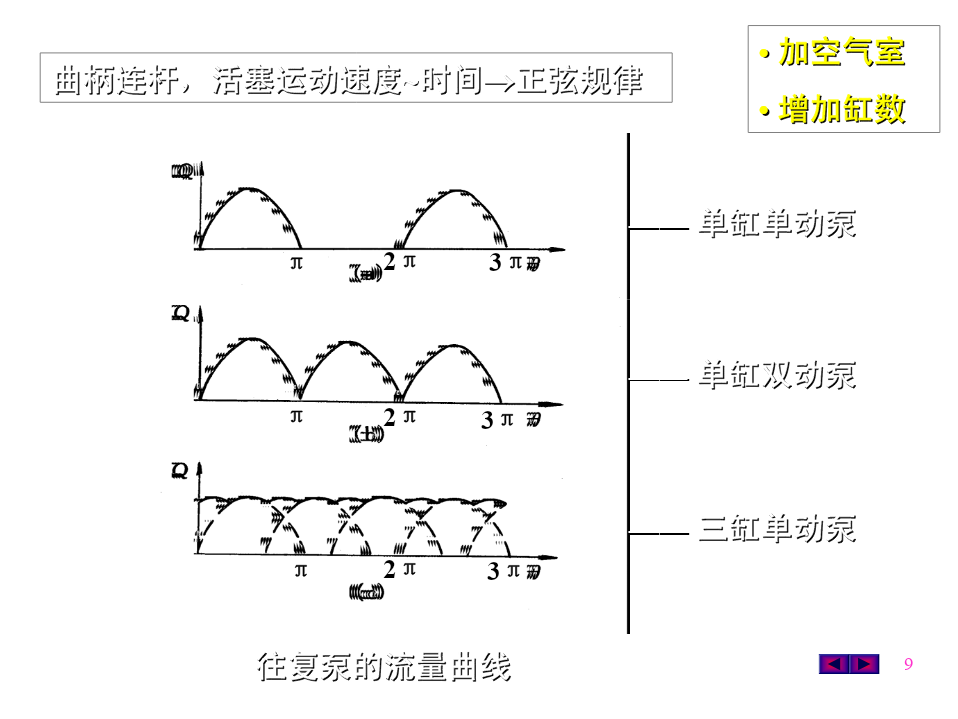

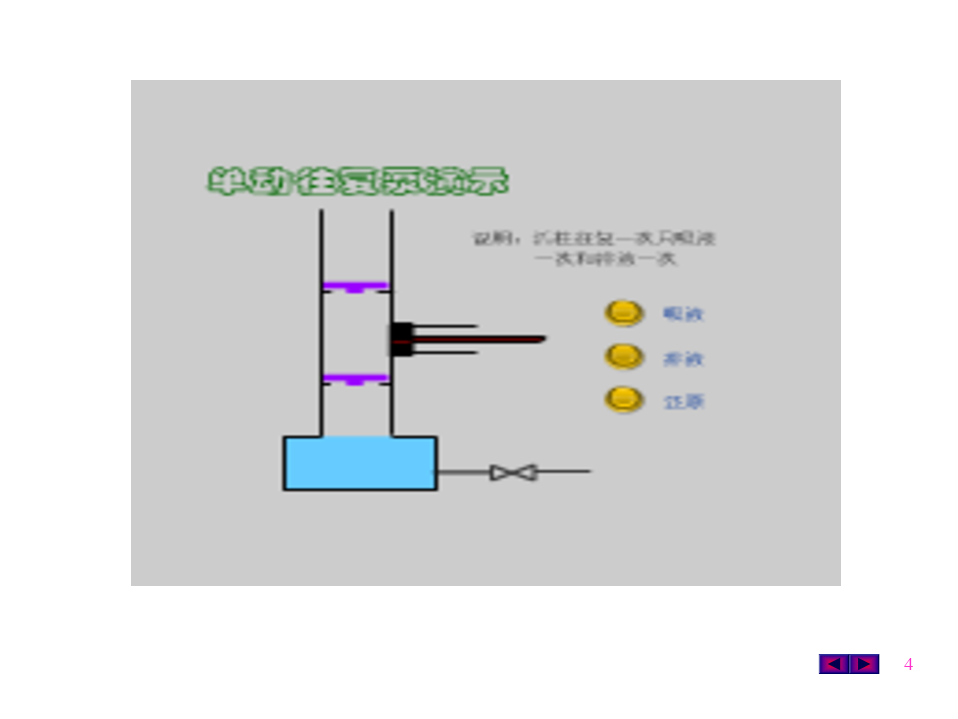

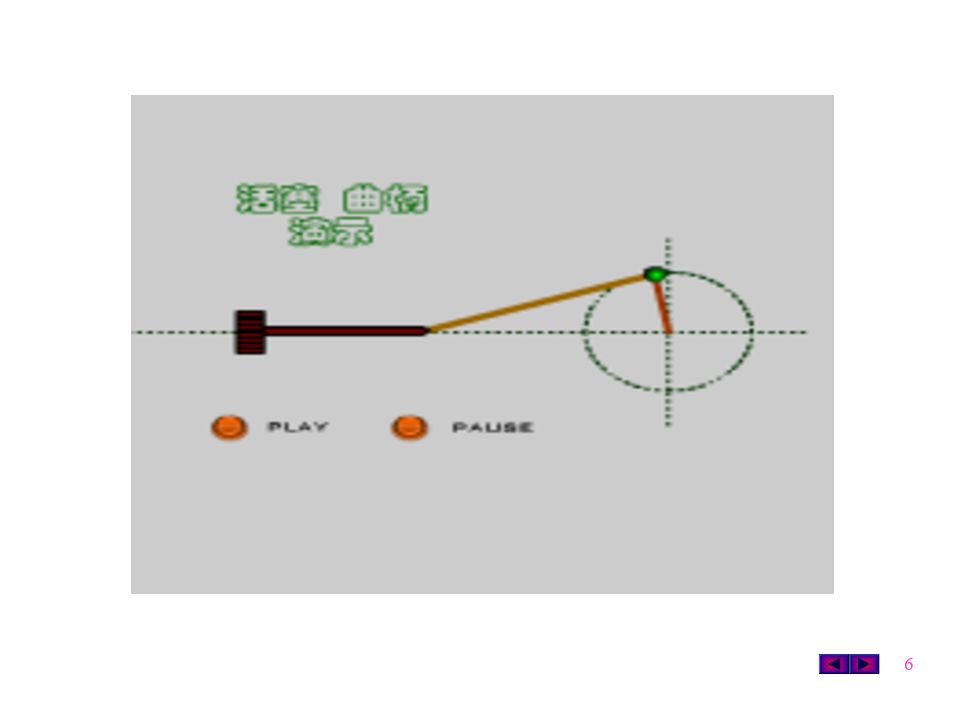

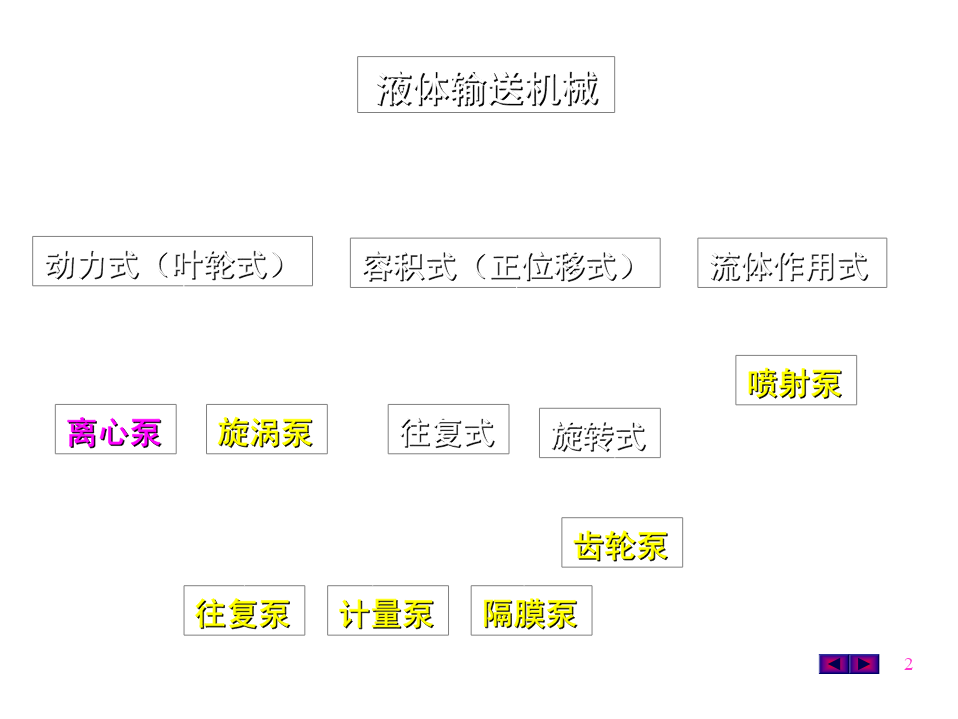

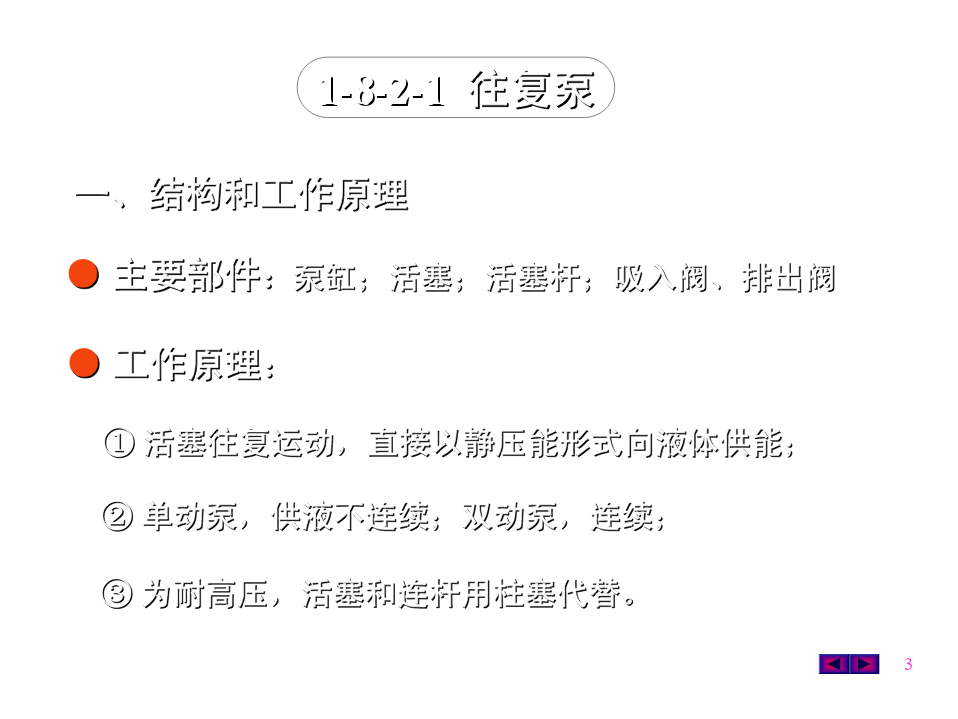

11--88--22其它类型泵其它类型泵书P66-6911--88--22--11往复泵往复泵11--88--11--22计量泵计量泵11--88--22--33隔膜泵隔膜泵11--88--22--44齿轮泵齿轮泵11--88--22--55旋涡泵旋涡泵1液体输送机械液体输送机械动力式（叶轮式）容积式（正位移式）流体作用式喷射泵离心泵旋涡泵往复式旋转式齿轮泵往复泵计量泵隔膜泵211--88--22--11往复泵往复泵一、结构和工作原理一、结构和工作原理●●主要部件：主要部件：泵缸；活塞；活塞杆；吸入阀、排出阀●●工作原理：工作原理：①活塞往复运动，直接以静压能形式向液体供能；②单动泵，供液不连续；双动泵，连续；③为耐高压，活塞和连杆用柱塞代替。34567二、往复泵的流量和压头二、往复泵的流量和压头（（11）平均流量）平均流量①理论平均流量单动Q理=Asn双动Q理=(A2−a)sn②实际平均流量QQ=ηv理——Q与压头无关容积效率特点：●瞬时流量的不均匀性8•加空气室曲柄连杆，活塞运动速度~时间→正弦规律•增加缸数——单缸单动泵π2π3π——单缸双动泵π2π3π——三缸单动泵π2π3π往复泵的流量曲线9三缸单动往复泵10●流量的固定性Q~活塞面积、冲程、往复频率。（（22）压头）压头•挤压供液，H理论上可任意高；•实际Hmax~材料强度、密封、电机负载；•最终取决于管路特性。11（（33））特性曲线特性曲线及工作点及工作点HH~Q2M21M1He~QQ•Q仅~泵，与管路（和H）无关；•H仅~管路，与泵（和Q）无关。——正位移特性12三、安装与操作要点三、安装与操作要点（1）安装高度有一定的限制（有汽蚀现象）；（2）有自吸作用，启动前无需要灌泵；（3）一般不设出口阀，有也必须打开启动。●●流量调节：流量调节：（1）用旁路阀调节流量；（2）改变活塞的冲程和往复频率。四、应用场合四、应用场合中、低Q,H较高；非腐蚀和非悬浮物131411--88--22--22计量泵计量泵11——偏心轮偏心轮;;22——排出口排出口;;33——吸入口吸入口15一、工作原理一、工作原理往复泵的一种原动机→偏心轮转动→柱塞的往复运动二、流量调节二、流量调节调整偏心度→柱塞冲程变化→流量调节三、应用场合三、应用场合输送量或配比要求非常精确1611--88--22--33隔膜泵隔膜泵17一、工作原理一、工作原理往复泵的一种二、流量调节二、流量调节调整活柱塞往复频率或旁路三、应用场合三、应用场合腐蚀性的液体、固体悬浮液1811--88--22--44齿轮泵齿轮泵1911--88--22--44齿轮泵齿轮泵20一、工作原理一、工作原理旋转泵的一种二、流量调节二、流量调节齿轮的转速或旁路三、应用场合三、应用场合•高压头、小流量；•粘稠以至膏状物；不用于固体悬浮液。2111--88--22--55旋涡泵旋涡泵一、工作原理一、工作原理一种特殊类型的离心泵22•叶轮为－开有凹槽的圆盘和引水道；•叶轮旋转，凹槽内液体被做功；•液体在引水道和凹槽间往返多次，被多次做功。二、流量调节二、流量调节——Q↑↑，H↓↓↓↓，N↓↓，η低与正位移泵相同——旁路全开出口阀，启泵三、应用场合三、应用场合•高压头、较小流量；•不用于高粘度流体、固体悬浮液；可用腐蚀液体。23H~QN~Qη~QQ旋涡泵的特性曲线旋涡泵的特性曲线24小结小结1.8.21.8.2液体输送机械液体输送机械动力式（叶轮式）容积式（正位移式）流体作用式喷射泵离心泵旋涡泵往复式旋转式齿轮泵往复泵计量泵隔膜泵25————往复泵往复泵————z工作原理：挤压流体，以p形式直接给流体能量z特性参数：（1）流量：不均匀、固定；只与泵有关；（2）压头：与管路有关。z特性曲线：H~Q正位移特性流量调节：旁路；活塞的冲程和往复频率26————计量泵计量泵————往复泵的一种；适用于流量需要精确计量的场合。————隔膜泵隔膜泵————往复泵的一种；工作介质和被输送流体分开，适用于腐蚀流体、悬浮物。————齿轮泵齿轮泵————旋转泵的一种；适用于粘稠流体、不用于悬浮物。流量调节：类似于往复
