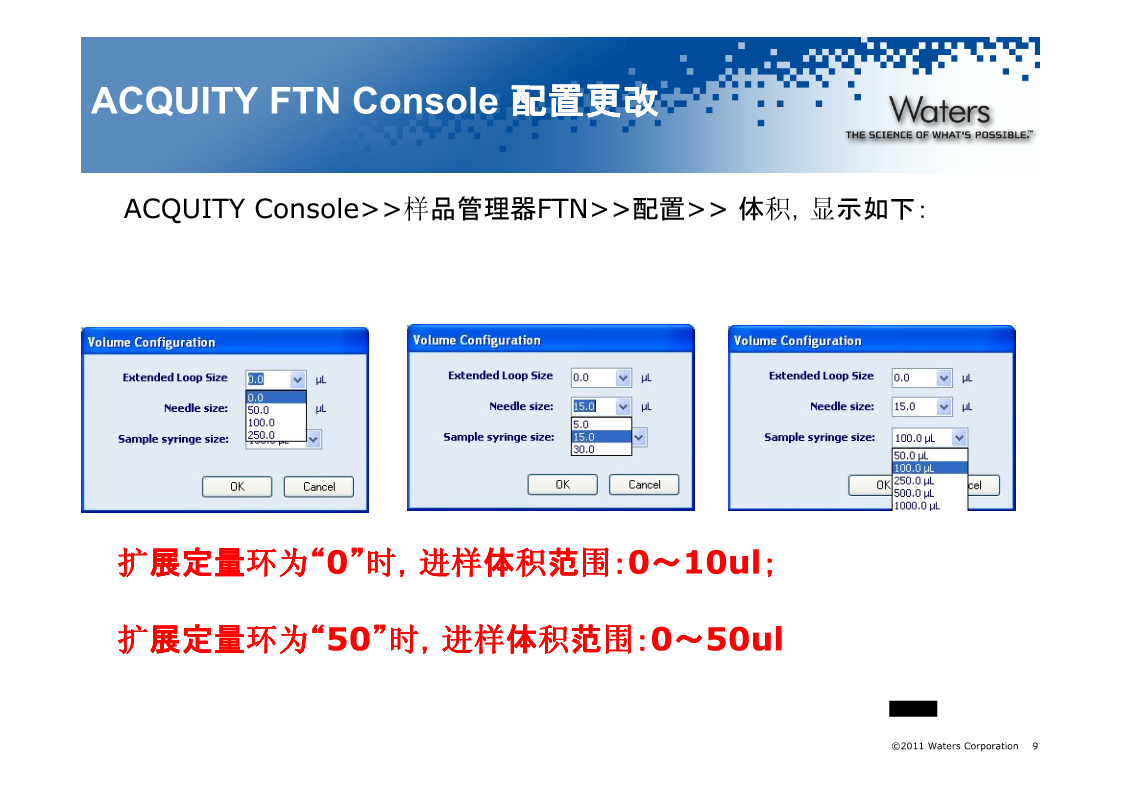

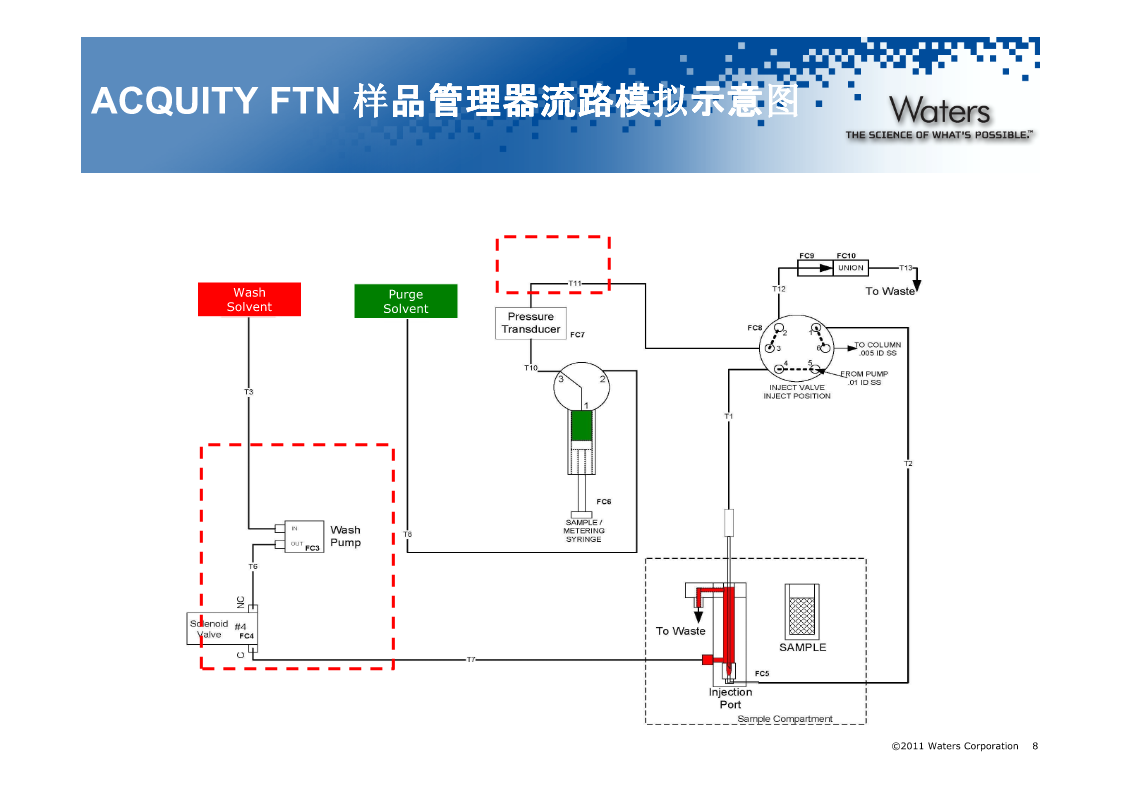

ACQUITYH-Class现场硬件培训Rev.3.04/28/2011©2009©2011WatersCorporation|COMPANYCONFIDENTIALACQUITYH-Class系统总揽检测器TUV,PDA，，，eλλλPDA,CH-AFLR,ELSD高温柱温箱，，，带主动预热SM-FTN样品管理器流路针设计QSM四元溶剂管理器©2011WatersCorporation2四元溶剂管理器QSM流流路路总揽排废液阀初级泵收集器泵100ul混合器收集器泵初级泵单向阀I2Valve单向阀泵干密封圈清洗泵低压混合阀脱气包，，，个2对比例阀5©2011WatersCorporation3样品管理器SM-FTN总揽带隔热绝缘层进样六通阀转轴样品室门R-及注射器阀可旋转进样针座转盘校正器样品室样品托盘及废液槽©2011WatersCorporation4ACQUITYTUV检测器氘灯序列号渗漏传感器废液管流通池入口管内径流通池0.0025”或0.004”250psi反压器©2011WatersCorporation5ACQUITYFTN样品管理器前面板流路进样阀计量注射器阀洗针液入口管路渗漏传感器插口反向截止阀，，，清除溶剂100ul计量注射器©2011WatersCorporation6ACQUITYFTN样品管理器进样六通阀号位，，，来至，来至针2号位，，，去反向，去反向1截止阀至废液座及延伸管ToCH-AandColumn6号位，，，去色，去色谱柱3号位，，，去，去压力传感器及计量注射器5号位，，，来，来自QSM泵4号位，，，去，去进样针头©2011WatersCorporation7ACQUITYFTN样品管理器流路模拟示意图WashPurgeSolventSolvent©2011WatersCorporation8ACQUITYFTNConsole配置更改ACQUITYConsole>>样品管理器FTN>>配置>>体积，显示如下：扩展定量环为“““0”””时，，，进样体积范围：：：0～10ul；；；扩展定量环为“““50”””时，，，进样体积范围：：：0～50ul©2011WatersCorporation9样品管理器FTN扩展定量环50ul连接4号位进样体积范围：：：～050ul连接样品进针头©2011WatersCorporation10样品管理器FTN样品托盘请确认样品托盘位置，以及放置方向©2011WatersCorporation11柱温箱以及APH预加热器APH预加热器在拆卸时，注意左侧接头，用手即可拧紧，一般不需要借助工具，在线过滤器与色谱柱连接时，先用手拧紧，再使用工具紧1/4即可，一般先将色谱柱与在线过滤器先做连接，再与APH连接，最后连接色谱柱出口。©2011WatersCorporation12立式柱温箱切换注意横式柱温箱切换到立式柱温箱，需要先将电源关闭，然后拔掉电源，再把横式柱温箱拆除，并连接立式柱温箱，再联电源，开机，方法设置不变。©2011WatersCorporation13立式柱温箱切换注意(续)如果立式柱温箱不使用APH,需要做如下改动。©2011WatersCorporation14ACQUITYH-Class系统开机程序1.首先制备新鲜流动相和清洗溶剂(详见细则)；2.打开计算机电源，进入Windows操作系统，待操作系统加载完毕；3.打开样品管理器（SM-FTN）、四元溶剂管理器（QSM）电源,待通过自检；4.登录Empower软件,进入运行样品界面；5.打开控制台界面Console(右键点击QSM可选，或SM-FTN界面右下角图标)；6.在控制台系统界面执行启动系统（StartUp）操作(详见细则)；7.设定0.1ml/min--0.2ml/min流速（高比例有机相）,冲洗流通池；8.当流通池废液管出口有液体流出后,打开TUV(PDA、FLR)检测器电源；9.待检测器通过自检以后，在控制台界面“RESET”检测器；10.编辑仪器方法，监视基线，准备开始UPLC分析实验；©2011WatersCorporation15ACQUITYH-Class制备新鲜流动相相和清洗溶和清洗溶剂
ACQUITYHH----ClassClassClass对对流动相的要求—有机
