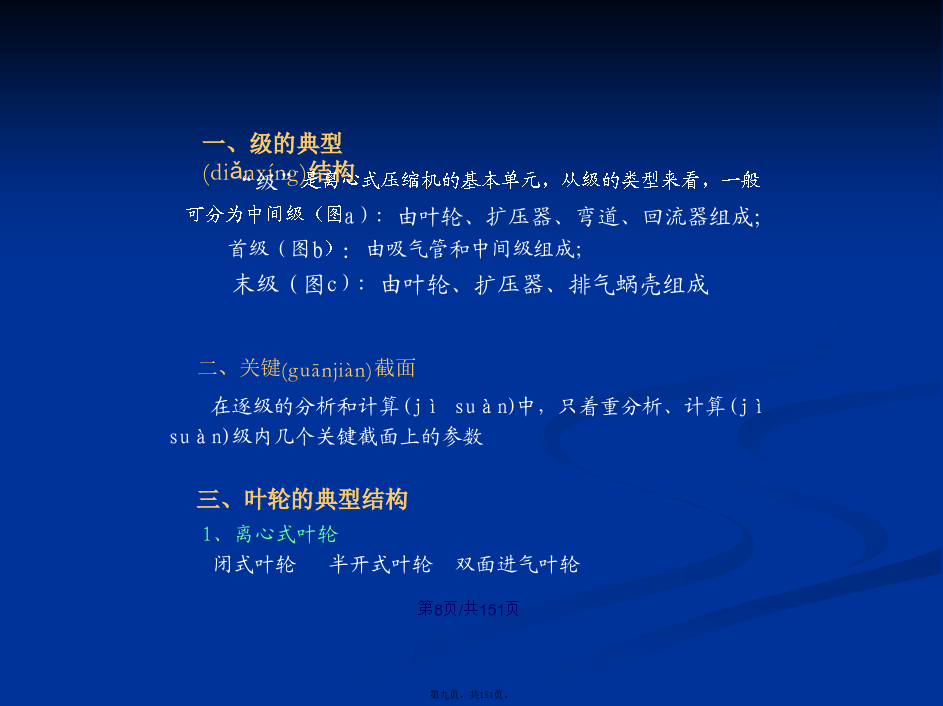

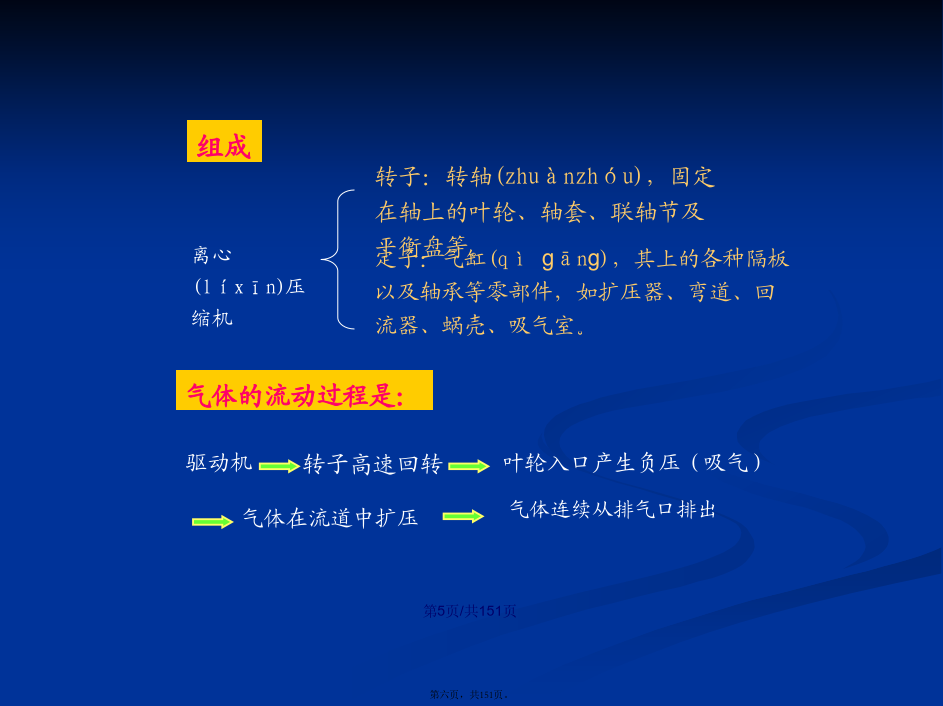

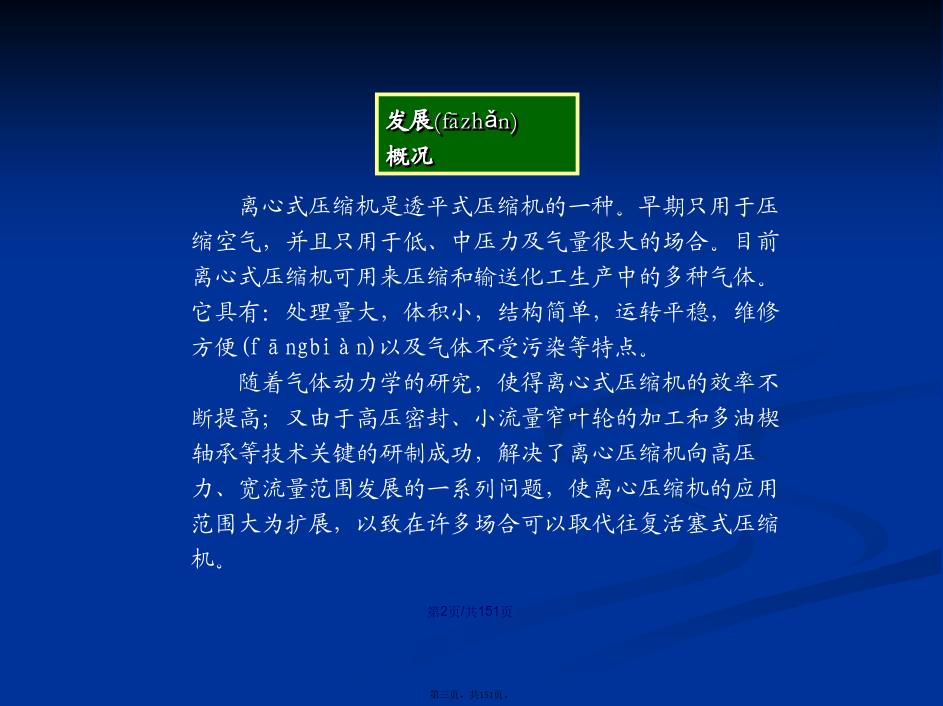

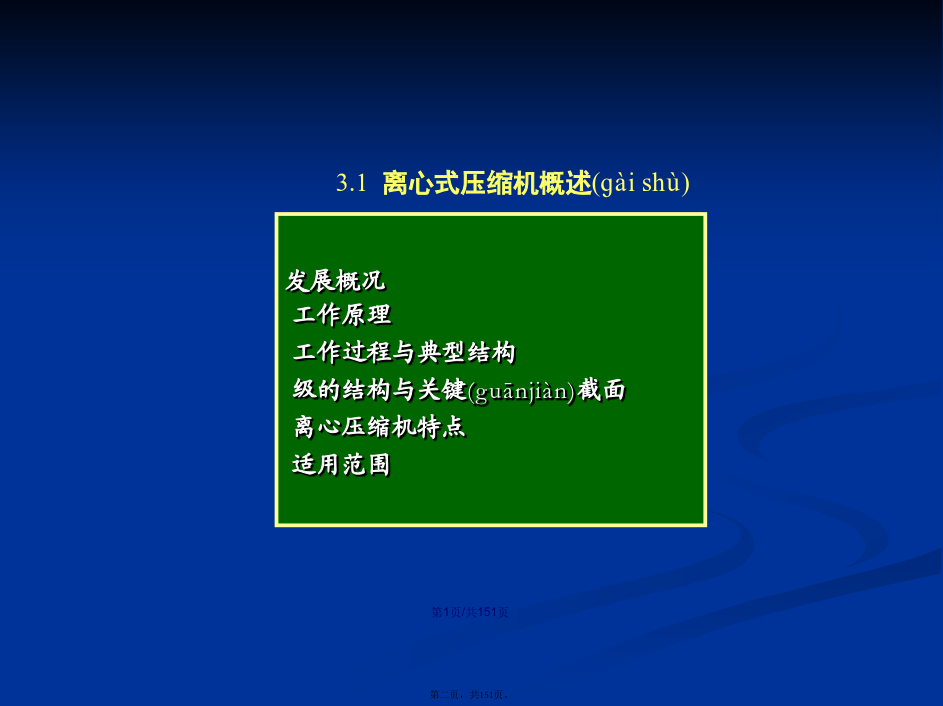

会计学3.1离心式压缩机概述(ɡàishù)发展概况工作(gōngzuò)原理工作过程与典型(diǎnxíng)结构离心压缩机离心式压缩机常用(chánɡyònɡ)术语：级的典型(diǎnxíng)结构与关键截面一、级的典型(diǎnxíng)结构/2、按叶片弯曲形式后弯叶片：弯曲方向与叶轮旋转方向相反，级效率高，β2A＜90径向叶片：β2A＝90，工作稳定范围宽，常用前弯叶片：弯曲方向与叶轮旋转方向相同，β2A＞90，效率低，稳定工作范围较窄，多用于一部分通风机。3、叶轮的速度三角形在讨论其工作原理时，常常会用到叶轮进、出口处的三角形/适用范围3.2基本方程式连续方程是质量守恒定律在流体力学(liútǐlìxué)中的数学表达式，在气体作定常一元流动的情况下，流经机器任意截面的质量流量相等，其连续方程表示为：欧拉方程(fāngchéng)欧拉方程的物理意义为：①欧拉方程指出的是叶轮与流体之间的能量转换关系，它遵循能量转换与守恒定律；②只要知道叶轮进出口的流体速度，即可计算出一千克流体与叶轮之间机械能转换的大小，而不管叶轮内部的流动情况；③适用于任何气体或液体，既适用于叶轮式的压缩机也适用与叶轮式的泵；④推而广之只需将等式右边各项的进出口符号调换一下，亦适用于叶轮式的原动机。能量(néngliàng)方程能量方程的物理意义为：①表示由叶轮所做的机械功，转化为级内气体温度(或焓)的升高和动能的增加；②对有粘无粘的气体都适用，因为对有粘气体所引起的能量损失也以热量形式传递给气体，从而式气体温度(焓)升高；③可认为气体在机器内做绝热运动，q＝0；④该方程适用于一级，也适用于多级整机或其中任一通流部件，这由所取的进出口截面决定。应用伯努力方程将流体所获得的能量区分为有用能量和能量损失，并引用压缩机中所最关注的压力参数，以显示出压力的增加。叶轮所做的机械功还可与级内表征流体压力升高的静压能联系起来，表达成通用的伯努力方程，对级内流体而言有伯努利方程的物理意义为：①表示叶轮所做机械功转换为级中流体的有用能量(静压能和动能增加)的同时，还需付出一部分能量克服流动损失或级中的所有损失；②它建立了机械能与气体压力p、流速c和能量损失之间的相互关系；③该方程适用一级，亦适用于多级整机或其中任一通流通部件，这由所取的进出口截面而定；④对于不可压缩流体来说应用伯努利方程计算压力的升高是方便的。而对于可压缩流体，尚需获知压力和密度的函数关系才能求解静压能头积分，这还要联系热力学的基础知识加以解决。压缩过程与压缩功将连续方程、欧拉方程、能量方程、伯努利方程、热力过程方程和压缩功的表达式相关联，就可知流量和流体速度在机器中的变化，而通常无论是级的进出口，还是整个压缩机的进出口，其流速几乎相同，故这部分进出口的动能增量可略而不计。同时还可获知由原动机通过轴和叶轮传递给流体的机械能，而其中一部分有用能量即静压能头的增加，使流体的压力得以提高，而另一部分是损失的能量，它是必须付出的代价。还可获知上述静压能头增量和能量损失两者造成流体温度(或焓)的增加，于是流体在机器内的速度、压力、温度等诸参数的变化规律也就都知道了。3.3级内的各种流体损失式中l为沿程长度，dhm为水平直径，cm为气流平均速度,为磨阻系数，通常级中的Re>Recr，故在一定的相对粗糙度下，λ为常数。由该式可知,从而。漏气损失（1）产生(chǎnshēng)漏气损失的原因（2）密封件的结构形式及漏气量的计算（3）轮盖密封的漏气量及漏气损失系数轮阻损失进而可得轮阻损失系数为3.4多级压缩（1）采用(cǎiyòng)多级串联和多缸串联的必要性(2)分段与中间(zhōngjiān)冷却以减少耗功2）用户要求排出的气体温度高，以利于化学反应(由氮、氢化合为氮)或燃烧，则不必采用中间冷却，或尽量减少冷却次数。3）考虑压缩机的具体结构、冷却器的布置、输送(shūsònɡ)冷却水的泵耗功、设备成本与环境条件等综合因素。4）段数确定后，每一段的最佳压力比，可根据总耗功最小的原则来确定。（3)级数与叶轮圆周速度和气体分子量的关系b．级数与气体分子量的关系：气体分子量对马赫数的影响；气体分子量对所需压缩功的影响。3.5功率与效率单级总耗功、功率和效率级总耗功、总功率级
