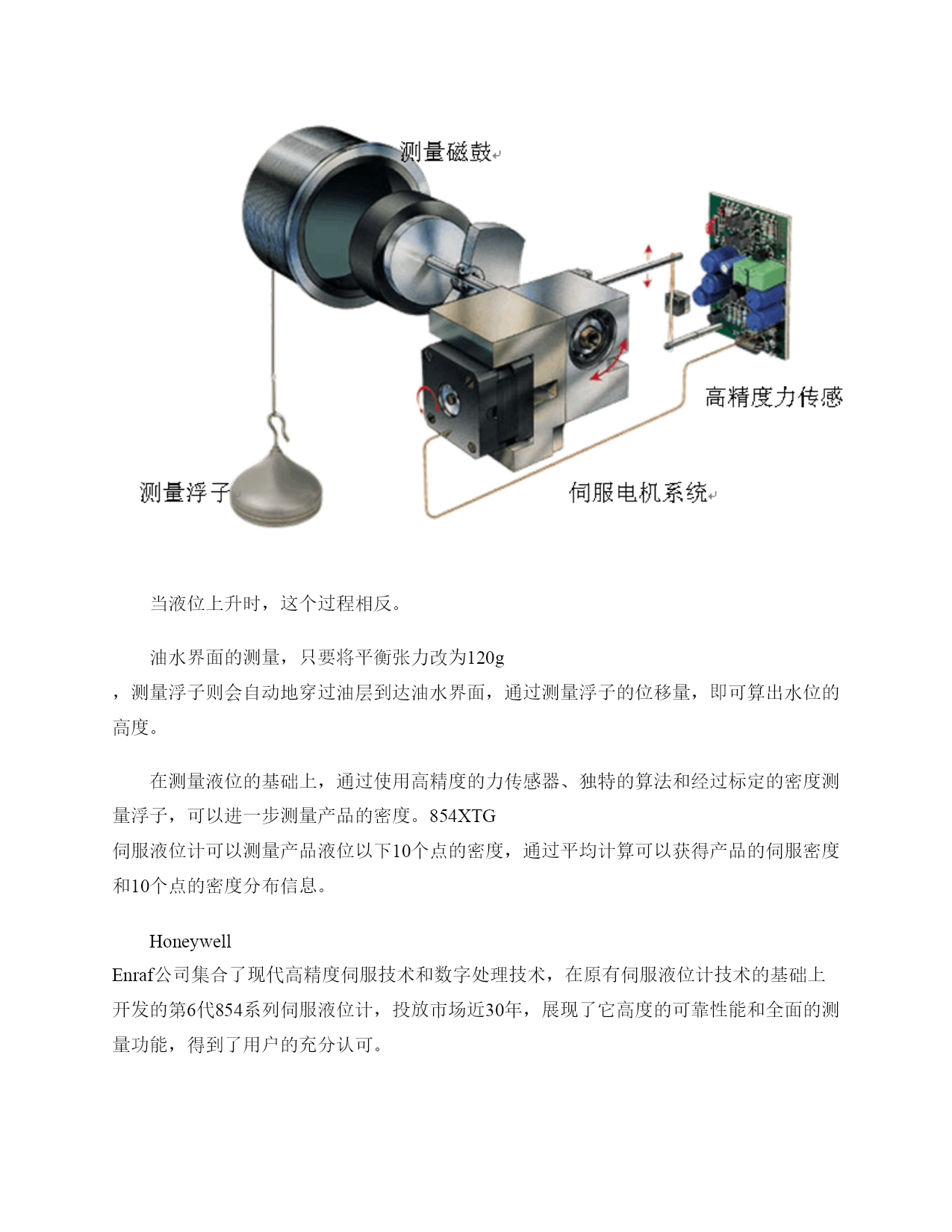

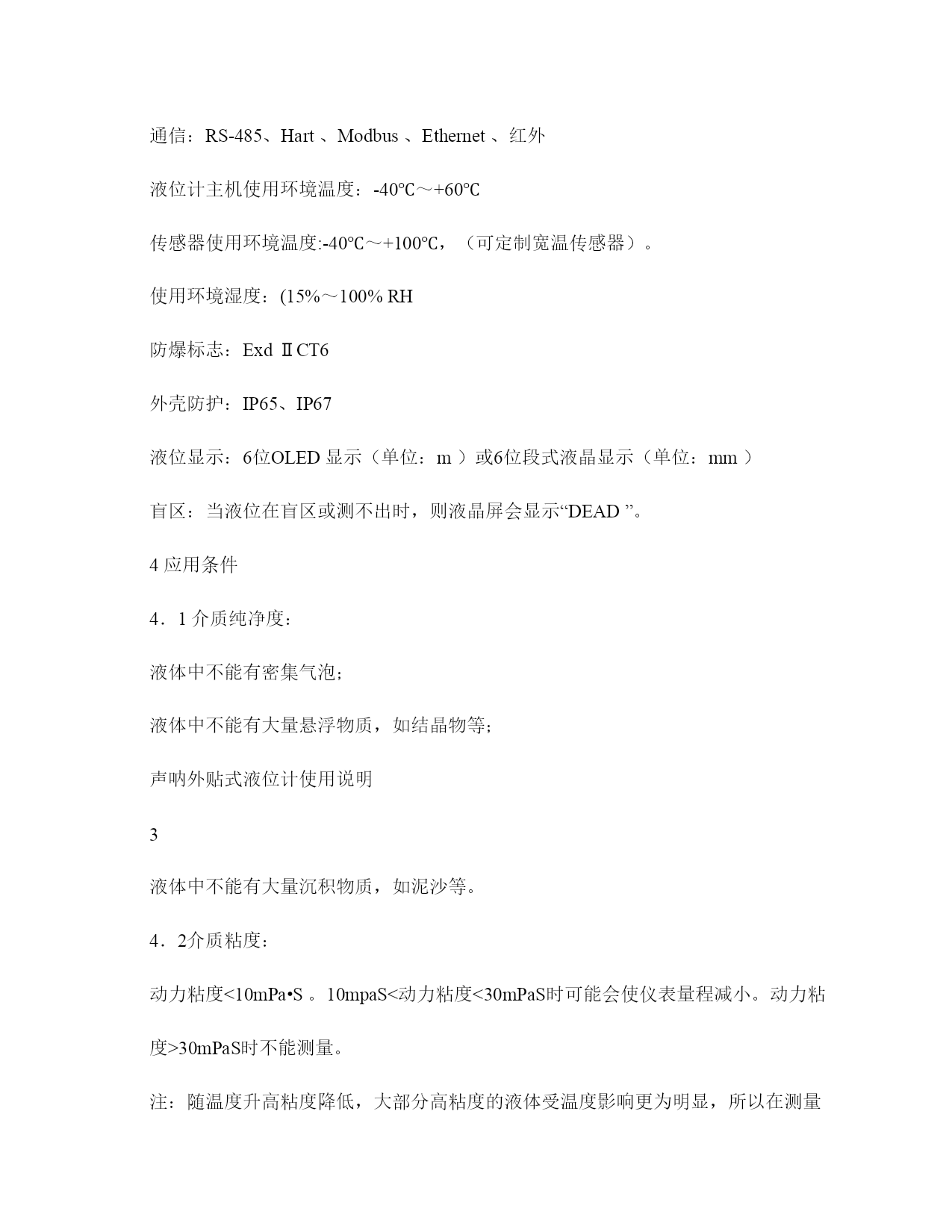

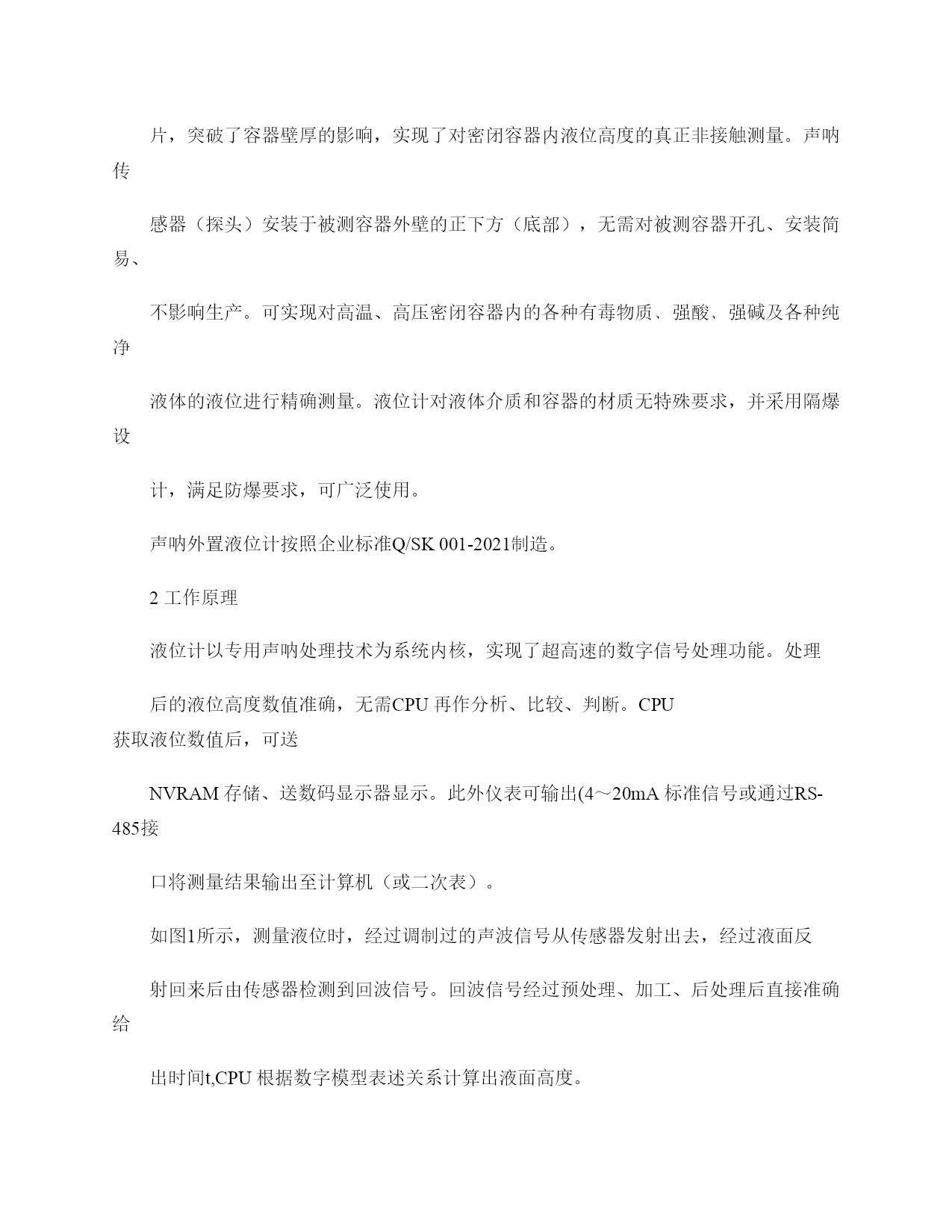

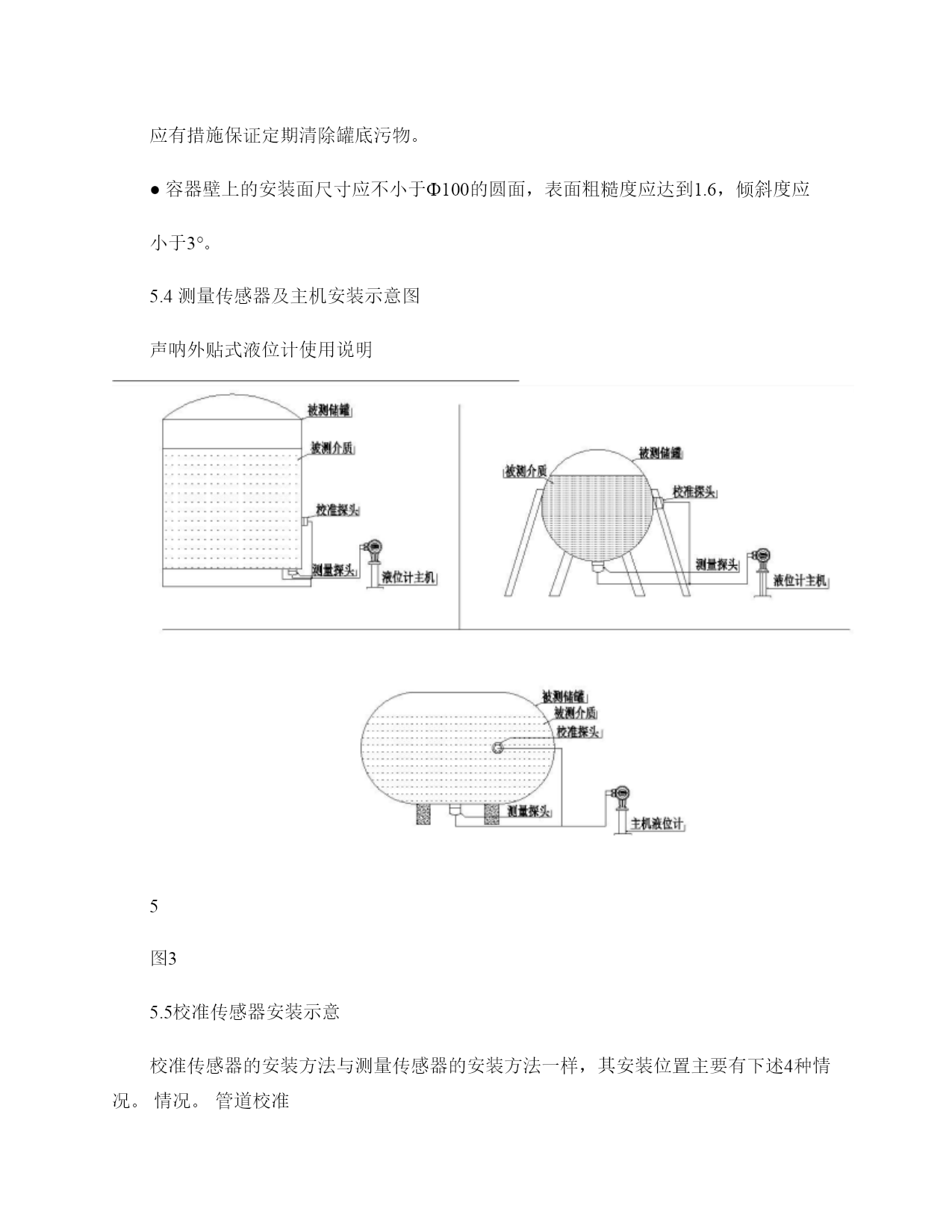

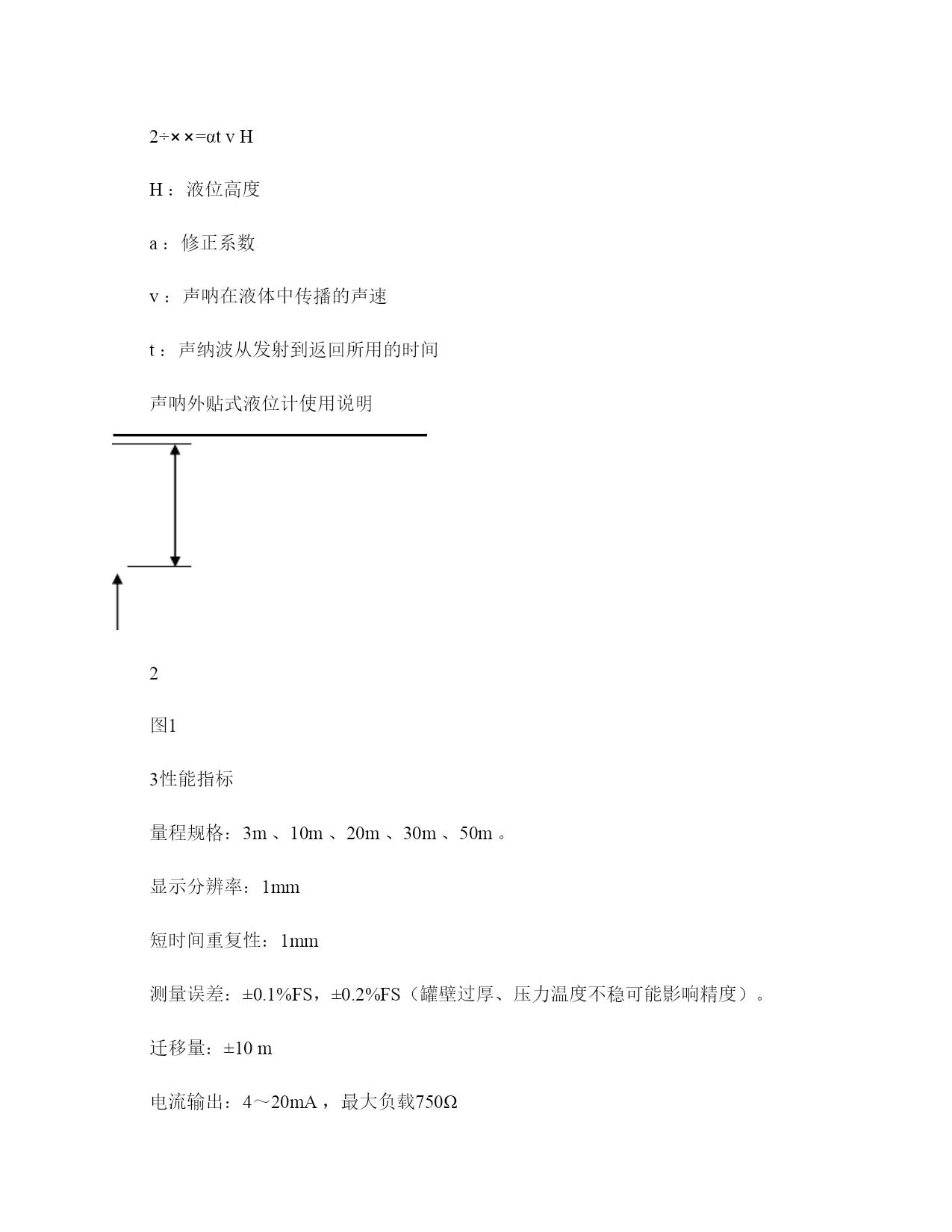

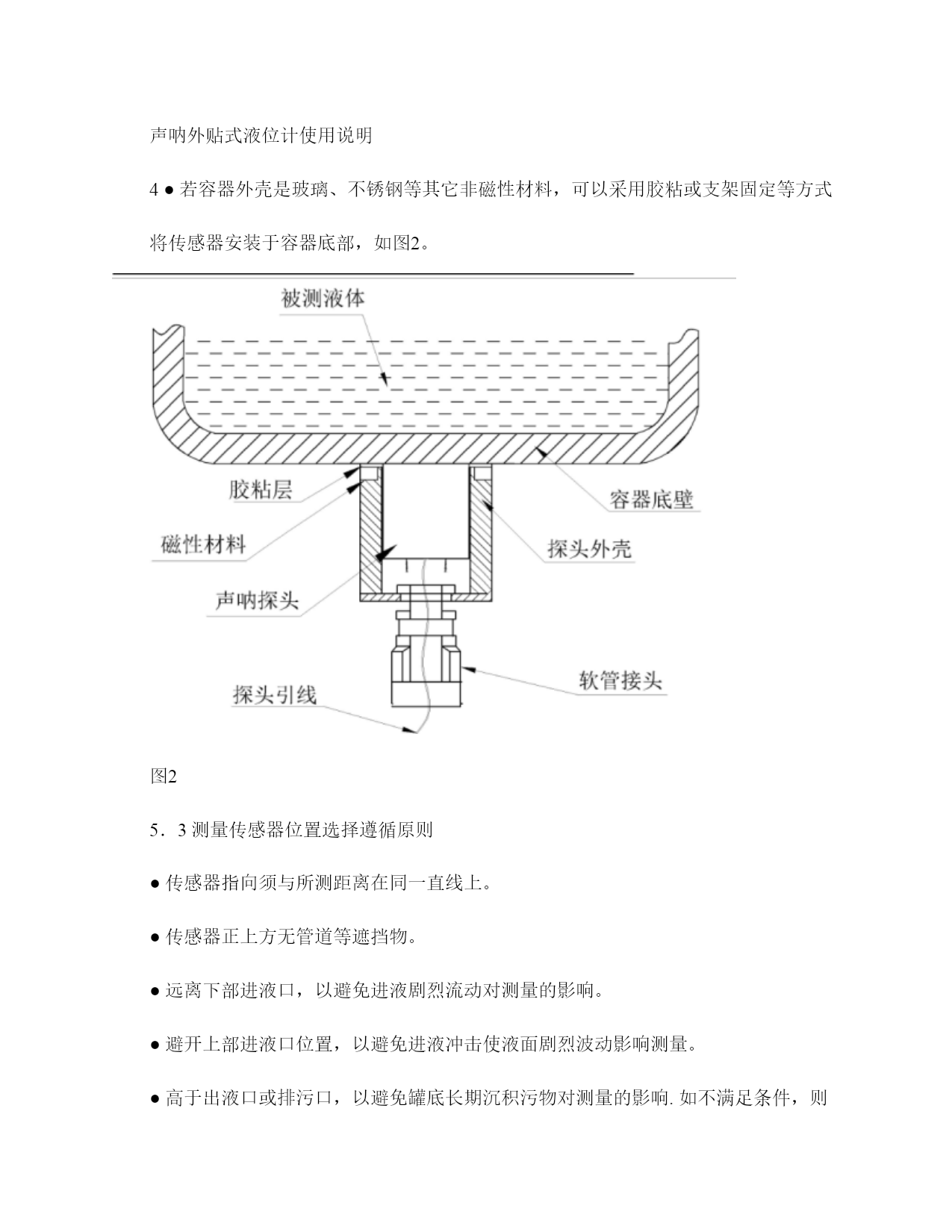

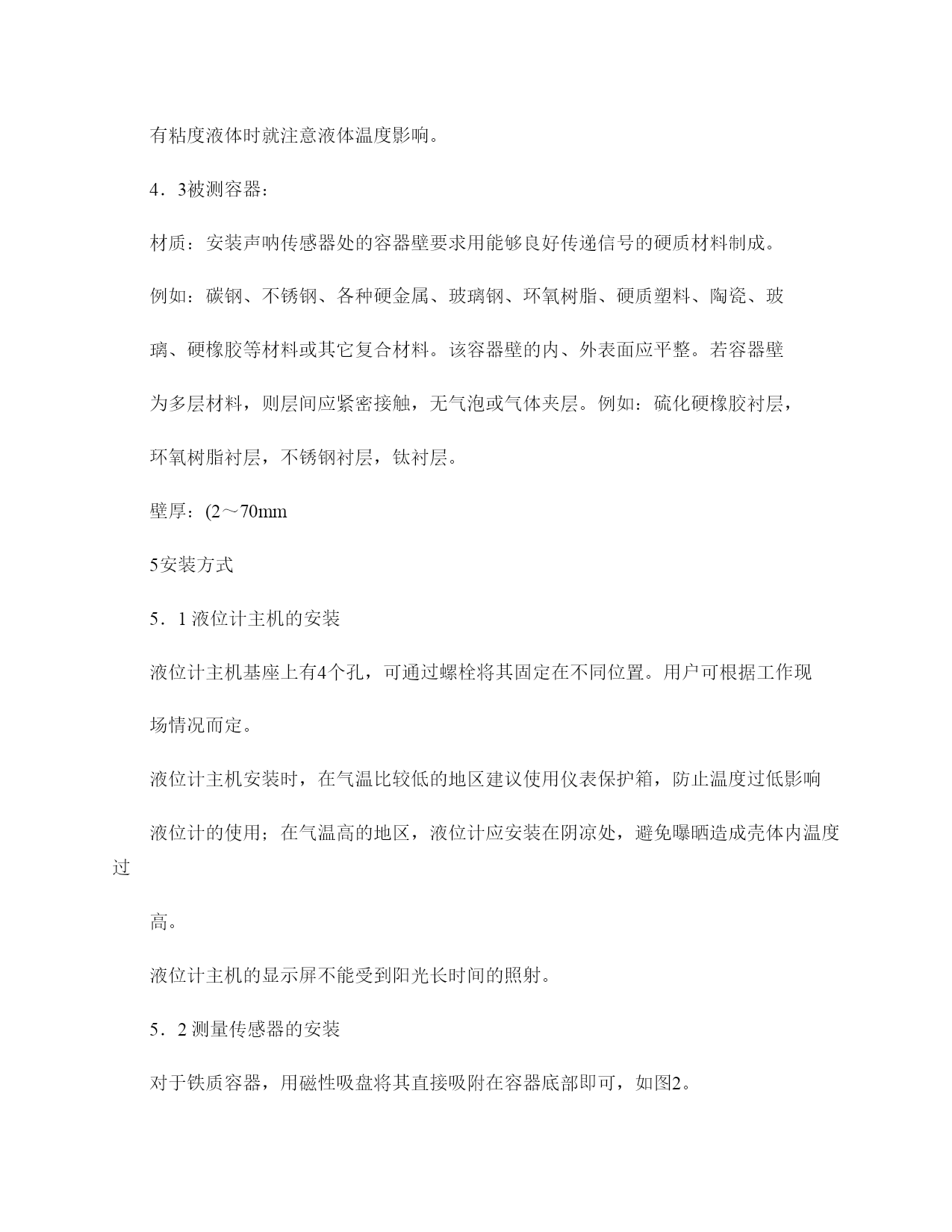

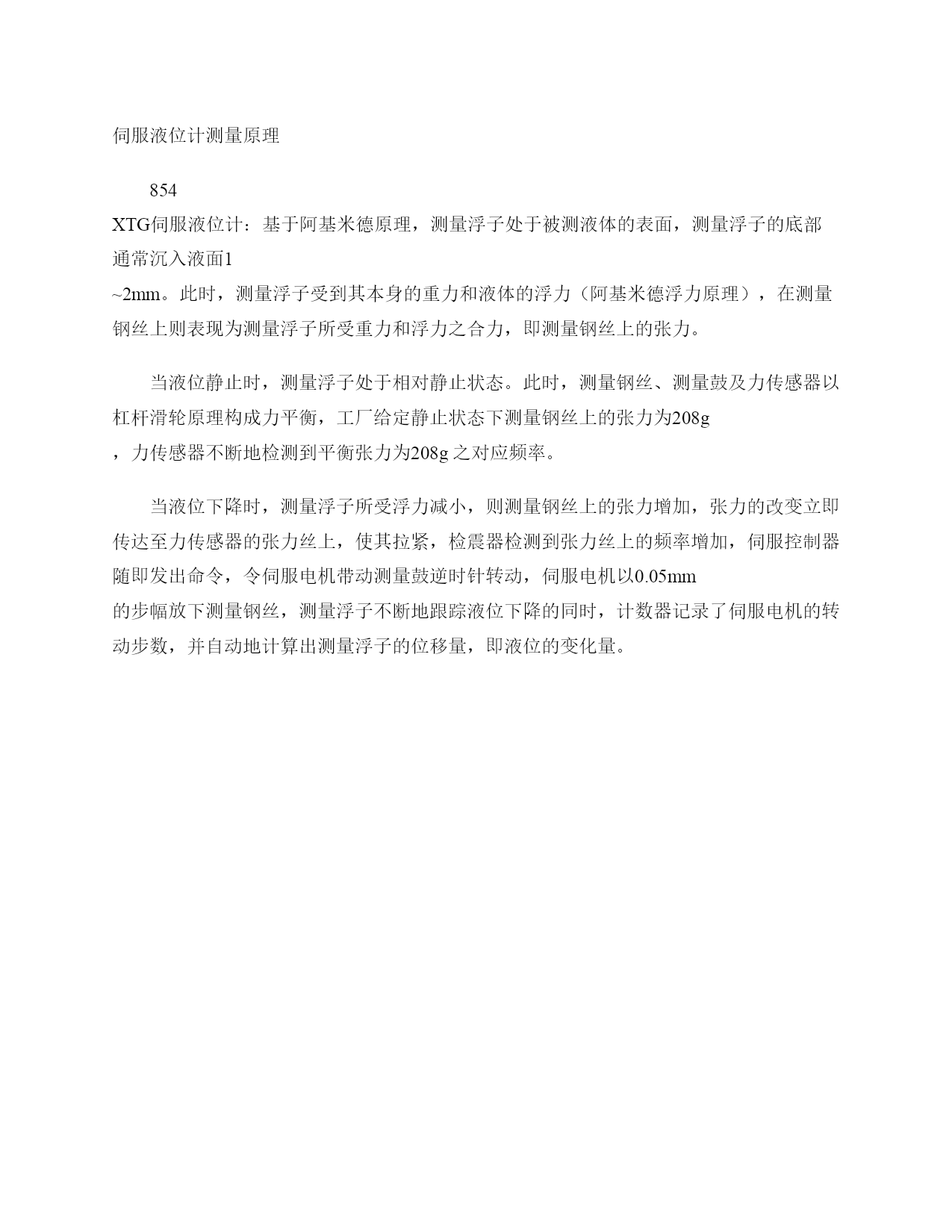

伺服液位计测量原理（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）伺服液位计测量原理854XTG伺服液位计：基于阿基米德原理，测量浮子处于被测液体的表面，测量浮子的底部通常沉入液面1~2mm。此时，测量浮子受到其本身的重力和液体的浮力（阿基米德浮力原理），在测量钢丝上则表现为测量浮子所受重力和浮力之合力，即测量钢丝上的张力。当液位静止时，测量浮子处于相对静止状态。此时，测量钢丝、测量鼓及力传感器以杠杆滑轮原理构成力平衡，工厂给定静止状态下测量钢丝上的张力为208g，力传感器不断地检测到平衡张力为208g之对应频率。当液位下降时，测量浮子所受浮力减小，则测量钢丝上的张力增加，张力的改变立即传达至力传感器的张力丝上，使其拉紧，检震器检测到张力丝上的频率增加，伺服控制器随即发出命令，令伺服电机带动测量鼓逆时针转动，伺服电机以0.05mm的步幅放下测量钢丝，测量浮子不断地跟踪液位下降的同时，计数器记录了伺服电机的转动步数，并自动地计算出测量浮子的位移量，即液位的变化量。当液位上升时，这个过程相反。油水界面的测量，只要将平衡张力改为120g，测量浮子则会自动地穿过油层到达油水界面，通过测量浮子的位移量，即可算出水位的高度。在测量液位的基础上，通过使用高精度的力传感器、独特的算法和经过标定的密度测量浮子，可以进一步测量产品的密度。854XTG伺服液位计可以测量产品液位以下10个点的密度，通过平均计算可以获得产品的伺服密度和10个点的密度分布信息。HoneywellEnraf公司集合了现代高精度伺服技术和数字处理技术，在原有伺服液位计技术的基础上开发的第6代854系列伺服液位计，投放市场近30年，展现了它高度的可靠性能和全面的测量功能，得到了用户的充分认可。外置液位计0100037313L129-61使用说明书陕西声科电子科技声呐外贴式液位计使用说明11产品概述声呐外置液位计（以下简称液位计）采用了先进的信号处理技术及高速信号处理芯片，突破了容器壁厚的影响，实现了对密闭容器内液位高度的真正非接触测量。声呐传感器（探头）安装于被测容器外壁的正下方（底部），无需对被测容器开孔、安装简易、不影响生产。可实现对高温、高压密闭容器内的各种有毒物质﹑强酸﹑强碱及各种纯净液体的液位进行精确测量。液位计对液体介质和容器的材质无特殊要求，并采用隔爆设计，满足防爆要求，可广泛使用。声呐外置液位计按照企业标准Q/SK001-2021制造。2工作原理液位计以专用声呐处理技术为系统内核，实现了超高速的数字信号处理功能。处理后的液位高度数值准确，无需CPU再作分析、比较、判断。CPU获取液位数值后，可送NVRAM存储、送数码显示器显示。此外仪表可输出(4～20mA标准信号或通过RS-485接口将测量结果输出至计算机（或二次表）。如图1所示，测量液位时，经过调制过的声波信号从传感器发射出去，经过液面反射回来后由传感器检测到回波信号。回波信号经过预处理、加工、后处理后直接准确给出时间t,CPU根据数字模型表述关系计算出液面高度。2÷⨯⨯=αtvHH：液位高度a：修正系数v：声呐在液体中传播的声速t：声纳波从发射到返回所用的时间声呐外贴式液位计使用说明2图13性能指标量程规格：3m、10m、20m、30m、50m。显示分辨率：1mm短时间重复性：1mm测量误差：±0.1%FS，±0.2%FS（罐壁过厚、压力温度不稳可能影响精度）。迁移量：±10m电流输出：4～20mA，最大负载750Ω通信：RS-485、Hart、Modbus、Ethernet、红外液位计主机使用环境温度：-40℃～+60℃传感器使用环境温度:-40℃～+100℃，（可定制宽温传感器）。使用环境湿度：(15%～100%RH防爆标志：ExdⅡCT6外壳防护：IP65、IP67液位显示：6位OLED显示（单位：m）或6位段式液晶显示（单位：mm）盲区：当液位在盲区或测不出时，则液晶屏会显示“DEAD”。4应用条件4．1介质纯净度：液体中不能有密集气泡；液体中不能有大量悬浮物质，如结晶物等；声呐外贴式液位计使用说明3液体中不能有大量沉积物质，如泥沙等。4．2介质粘度：动力粘度<10mPa•S。10mpaS<动力粘度<30mPaS时可能会使仪表量程减小。动力粘度>30mPaS时不能测量。注：随温度升高粘度降低，大部分高粘度的液体受温度影响更为明显，所以在测量有粘度液体时就注意液体温度影响。4．3被测容器：材质：安装声呐传感器处的容器壁要求用能够良好传递信号的硬质材料制成。例如：碳钢、不锈钢、各种硬金属、玻璃钢、环氧树脂、硬质塑料、陶瓷、玻璃、
