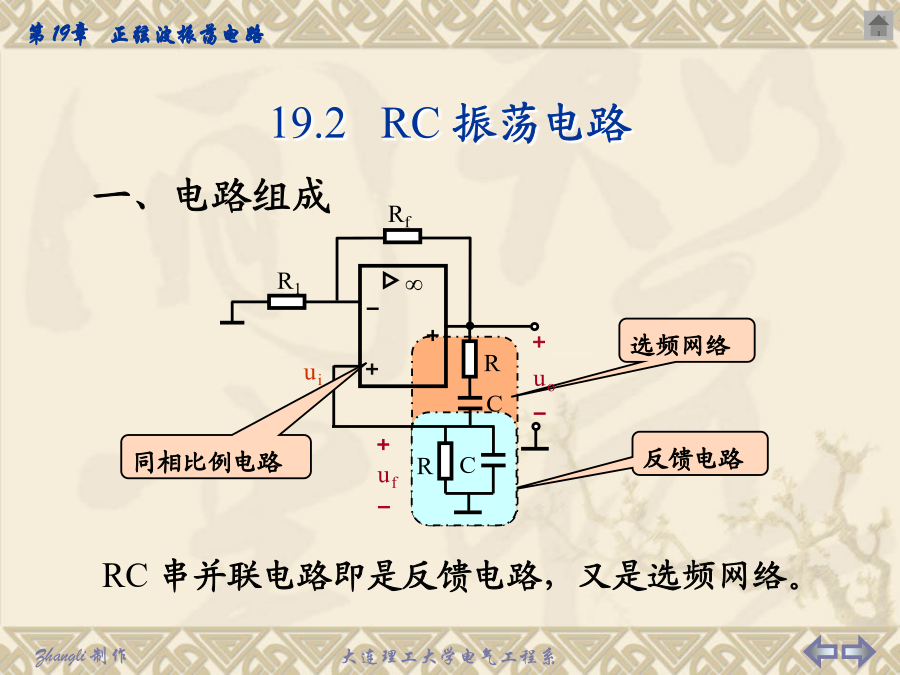

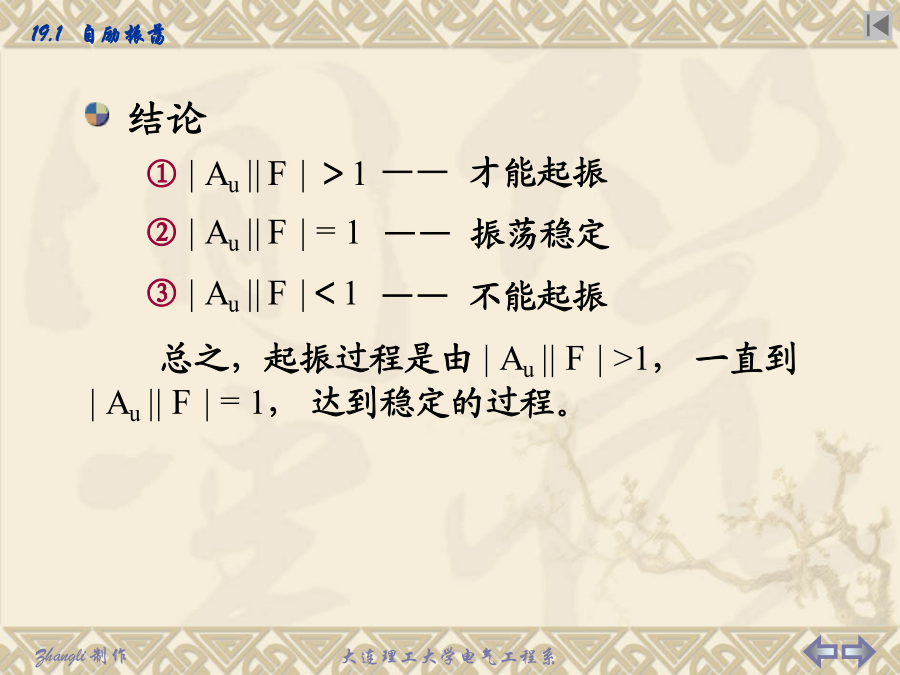

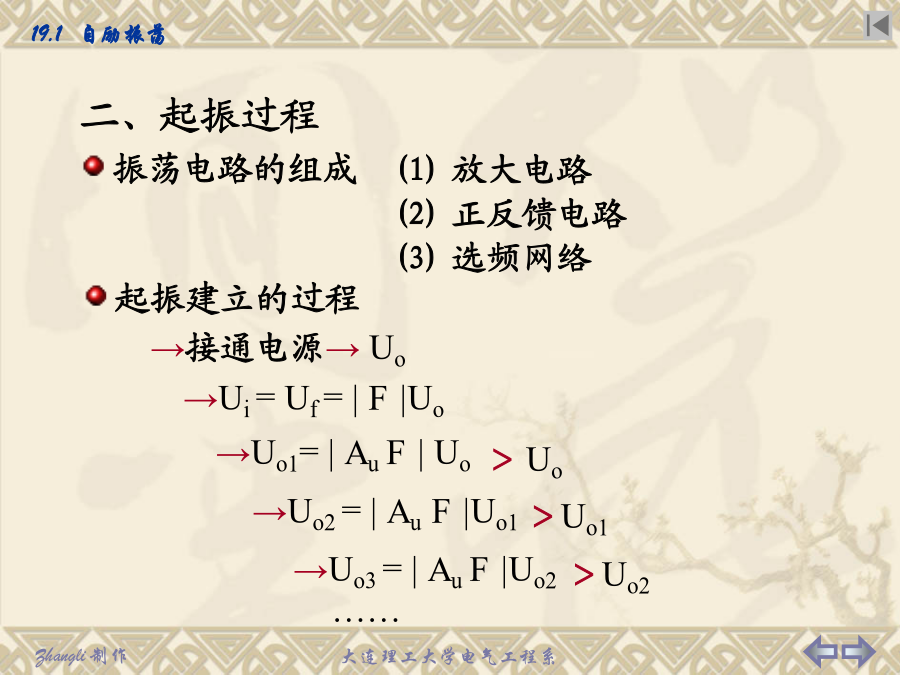

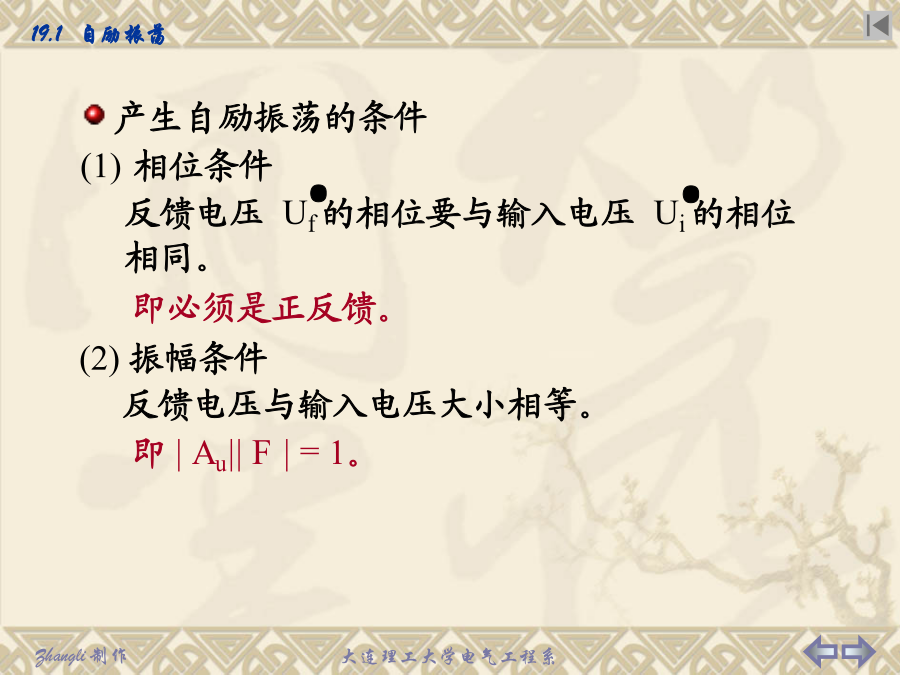

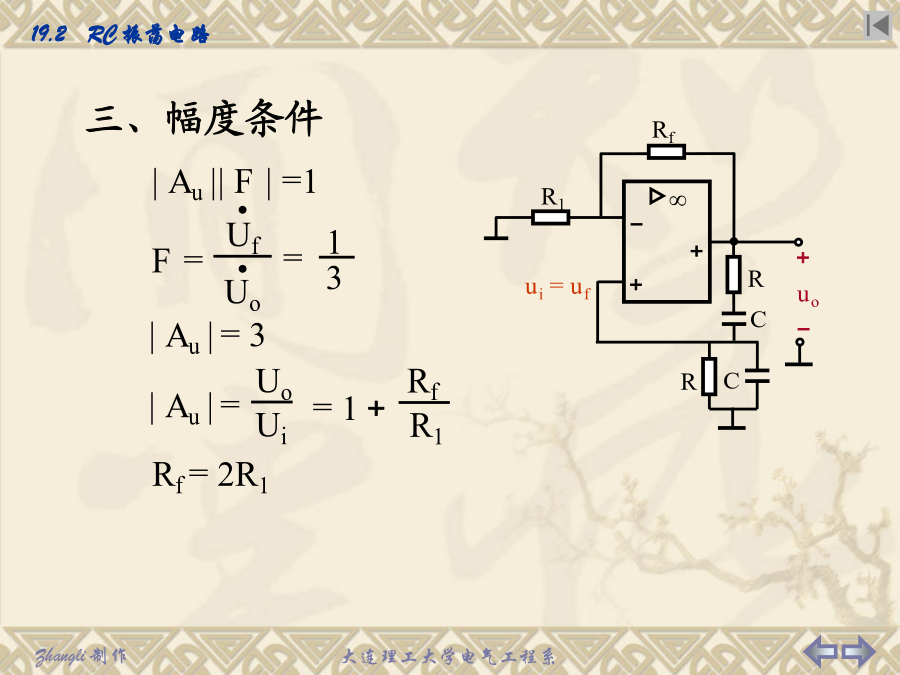

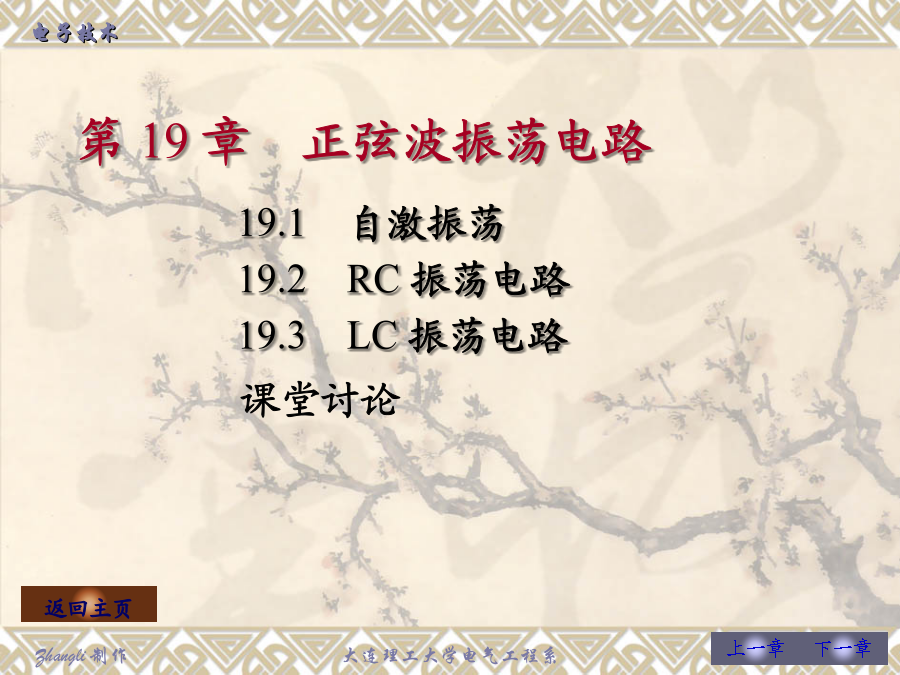

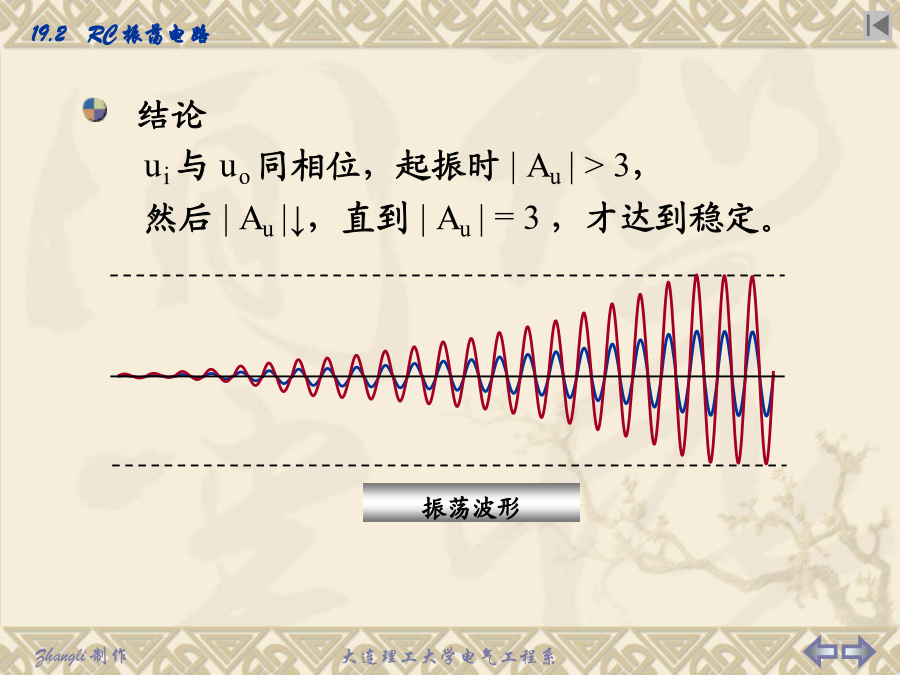

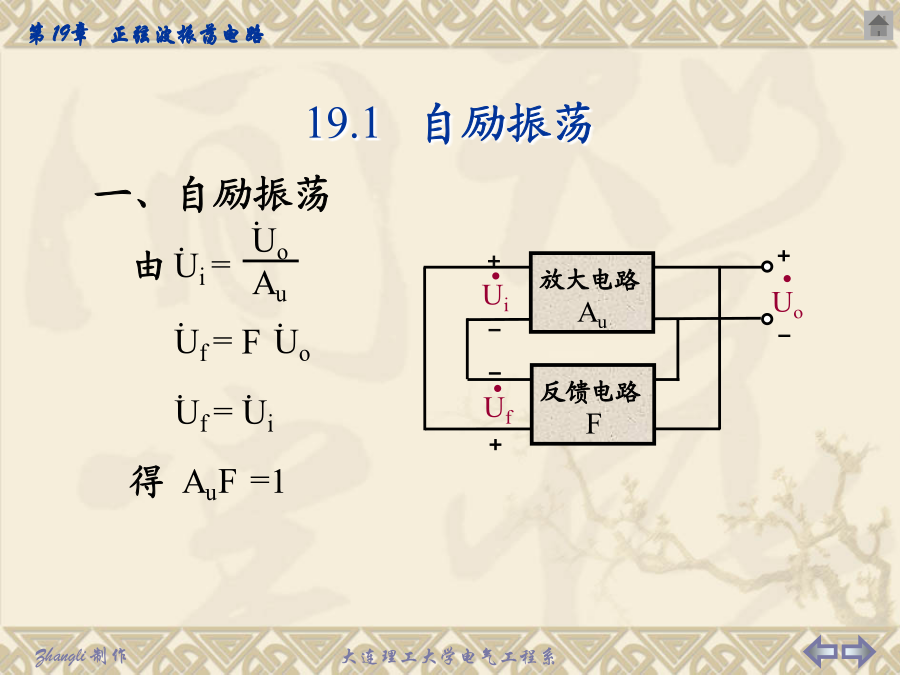

第19章正弦波振荡电路第19章正弦波振荡电路第19章正弦波振荡电路19.1自励振荡二、起振过程结论选频网络=|Au|=Rf为非线性电阻,温度升高阻值减小。①起振时,uo很小,if很小，电阻发热少,阻值较高;即Rf>2R1,|Au||F|＞1。②随着振荡幅值的增加,uo增加,if增加,T升高,Rf降低,Au下降,直到Rf=2R1为止，|Au||F|=1达到稳定。例19.3图(a)是由RC正弦波振荡电路组成的最简单的电子琴电路。按下不同的琴键（用开关表示），就能发出不同的琴音。已知C调八个基本音阶的频率如表所示，R1≠R2。试推导出计算其谐振频率的公式，并求出电阻R21~R28。将图中的正反馈网络取出来，简化电路如图(b)所示。UfUo振荡时应有：将八个音阶的频率分别代入上式，可求得对应的电阻R2分别为：选频网络选频网络例19.2图示电路能否产生自励振荡？如果在RE两端并联一个旁路电容后，能否产生自励振荡。反馈电路例19.3下图是由运算放大器组成的音频信号发生器原理电路。求：①将R1调到多大时，才能起振。②RP为双联电位器，可调范围是0~14.4kΩ，求振荡频率的调节范围。12pRC19.1试用相位条件判断下图能否产生自励振荡。19.2试用自励振荡的相位平衡条件，判断该电路能否产生自励振荡。19.3某正弦波振荡电路的反馈系数F=0.1∠180o，若要使该振荡电路起振，则放大电路的放大倍数Au应满足（）。a.|Au|＞10b.|Au|=10c.|Au|＜10第19章结束
