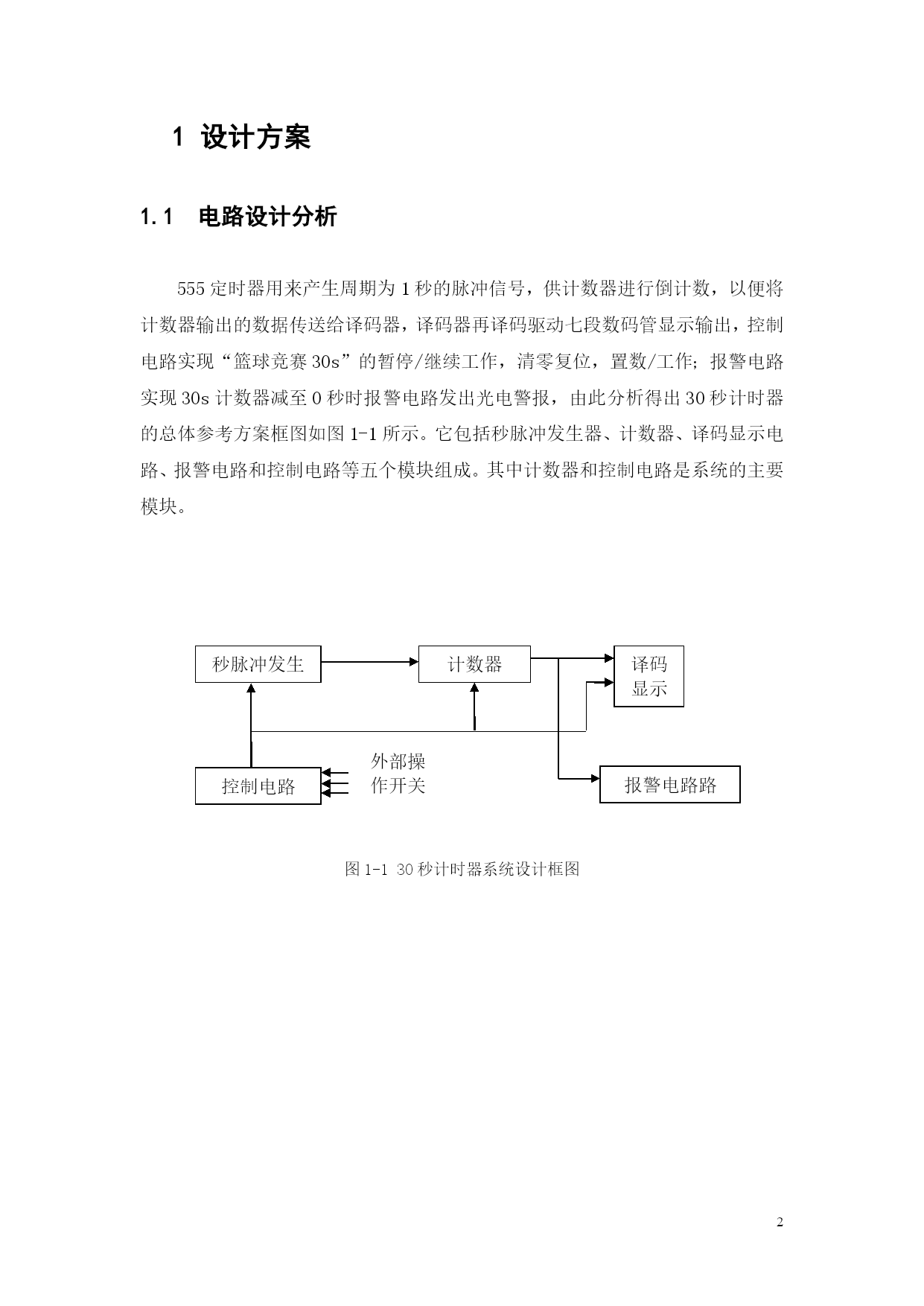

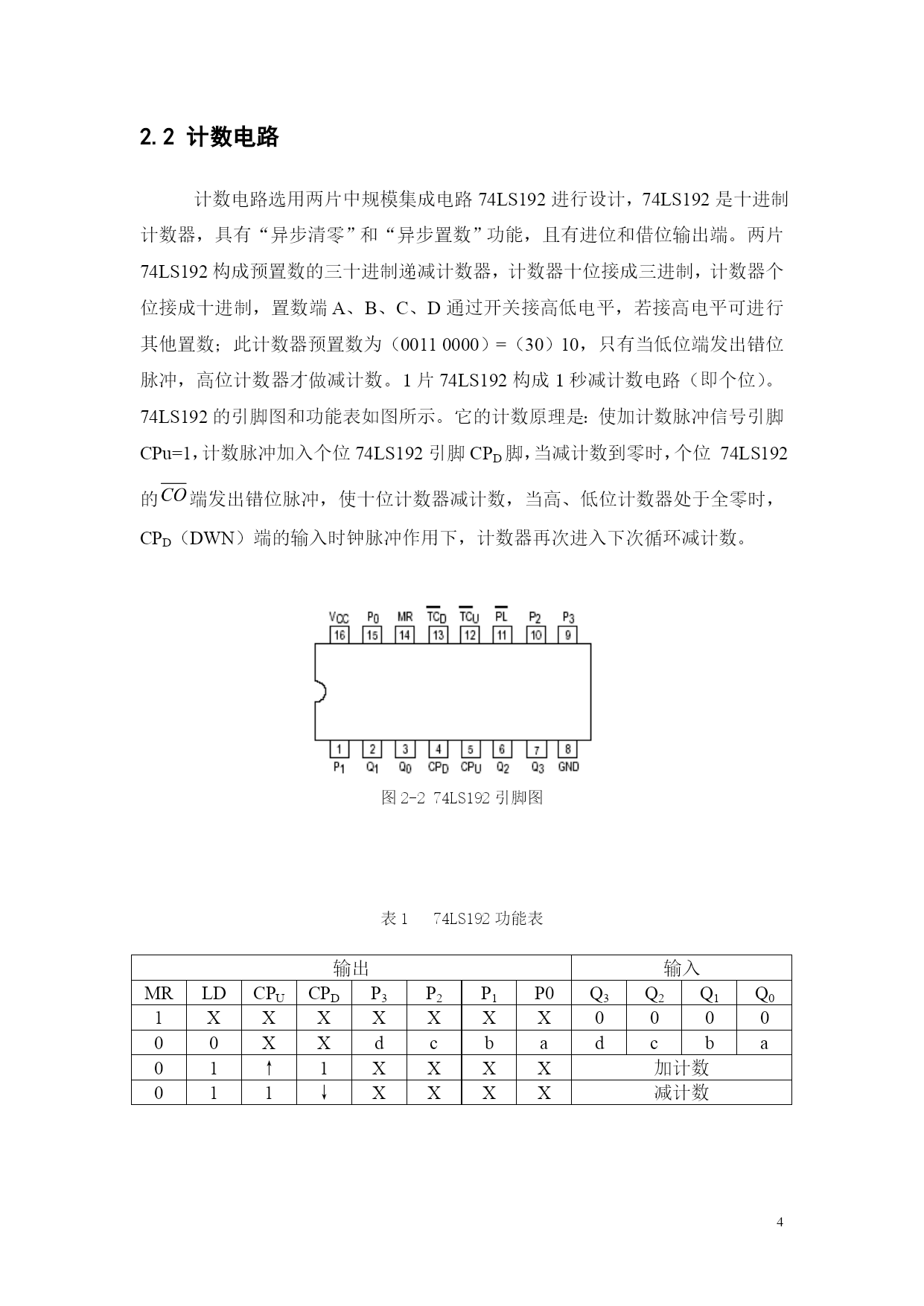

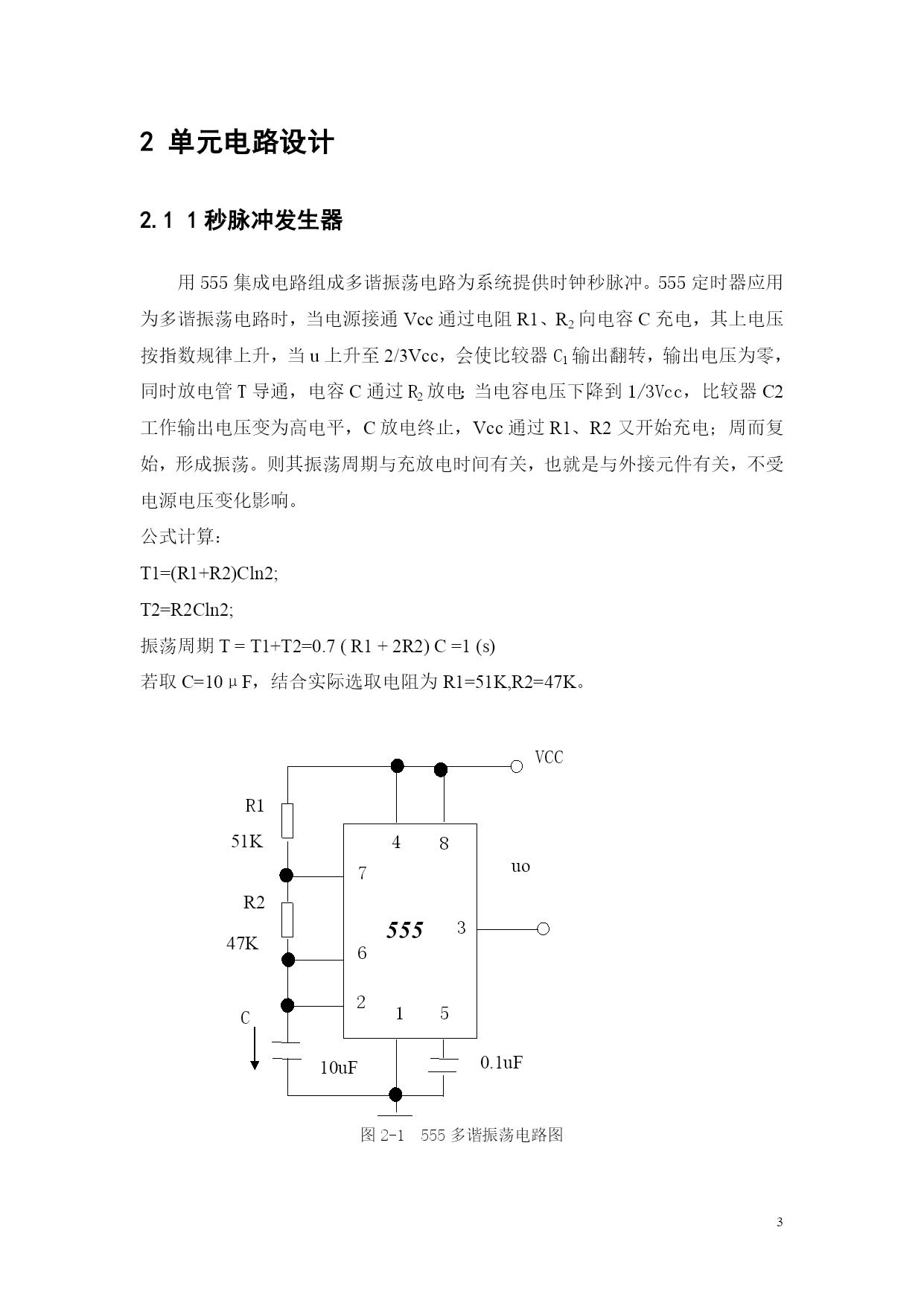

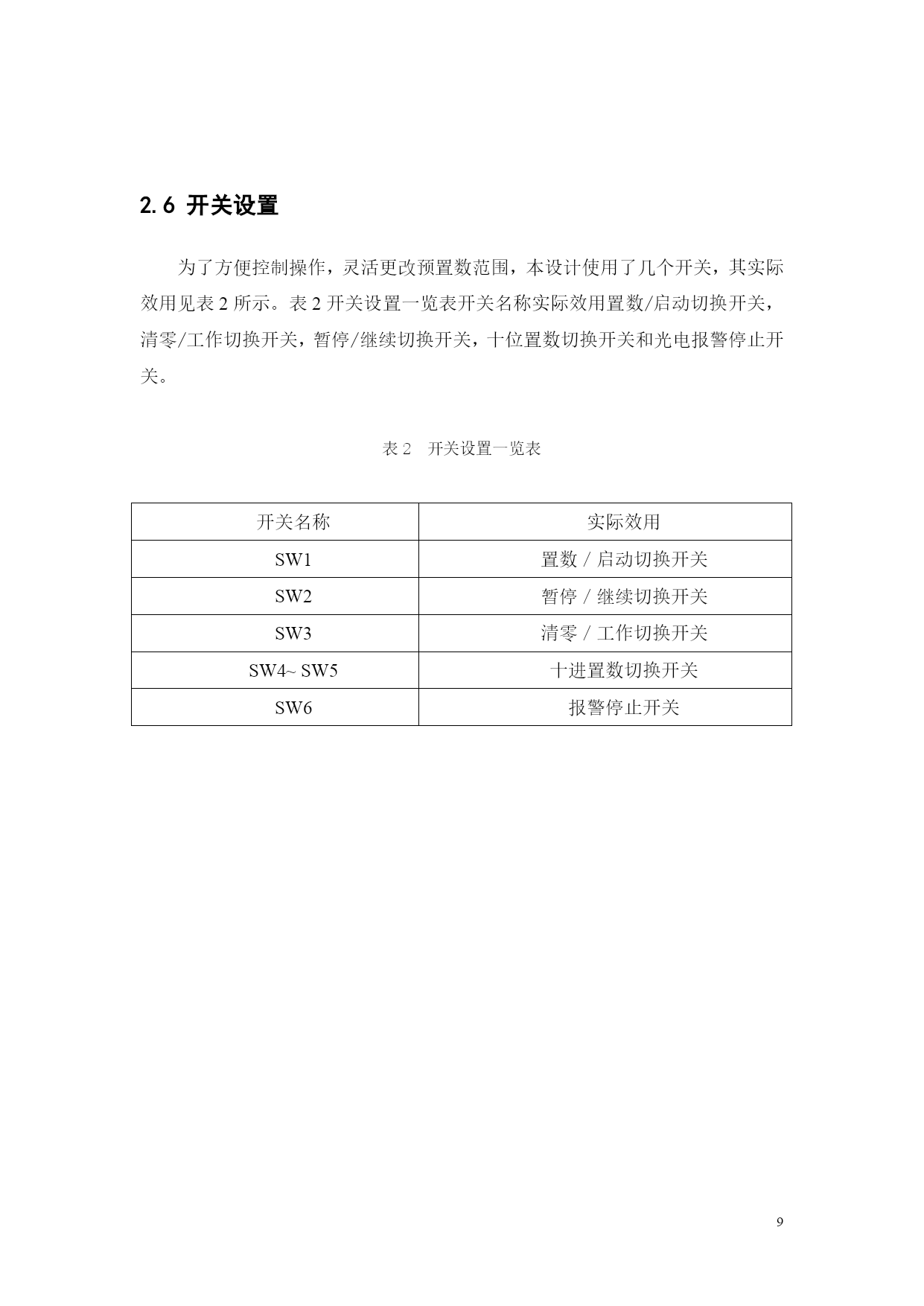

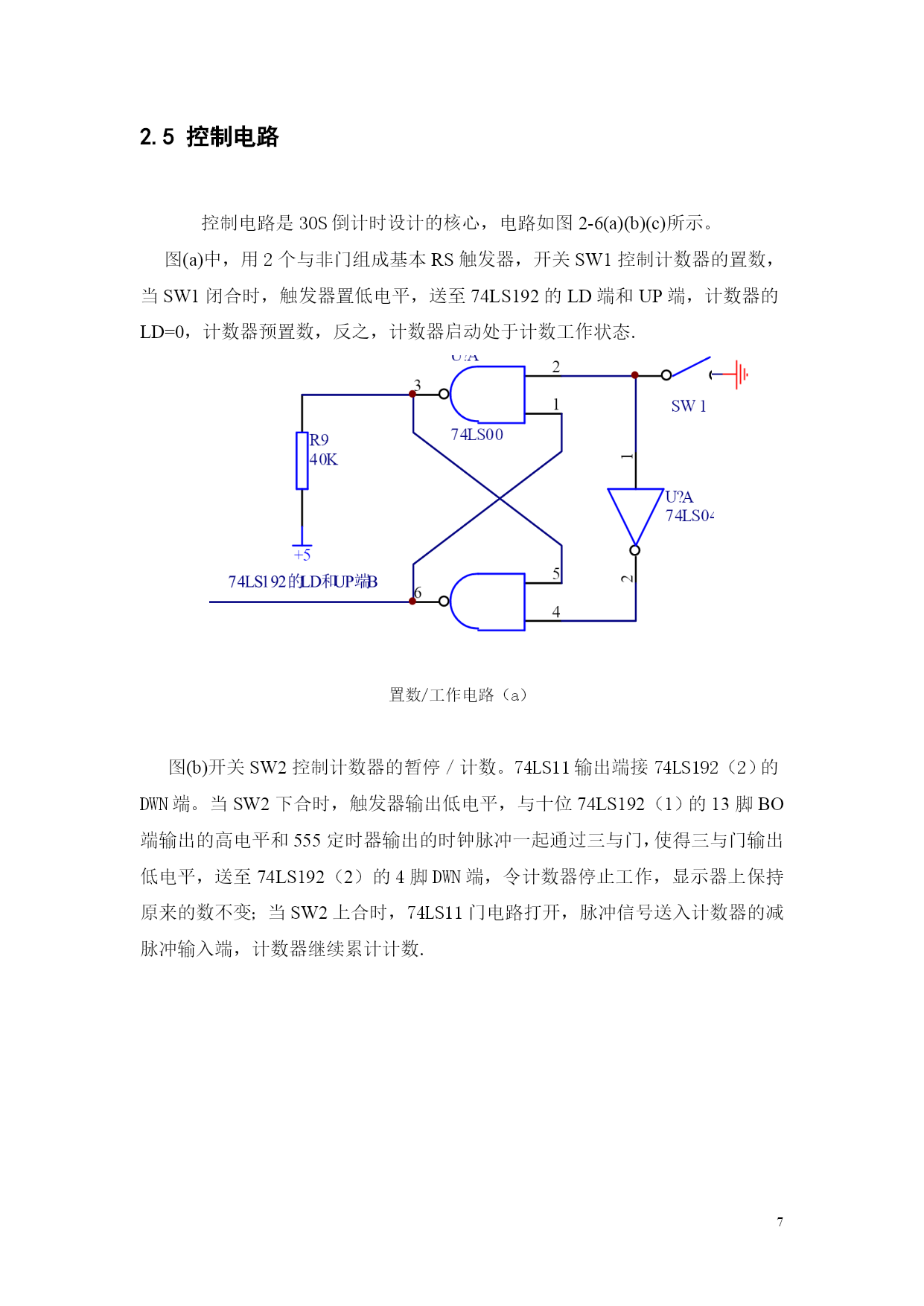

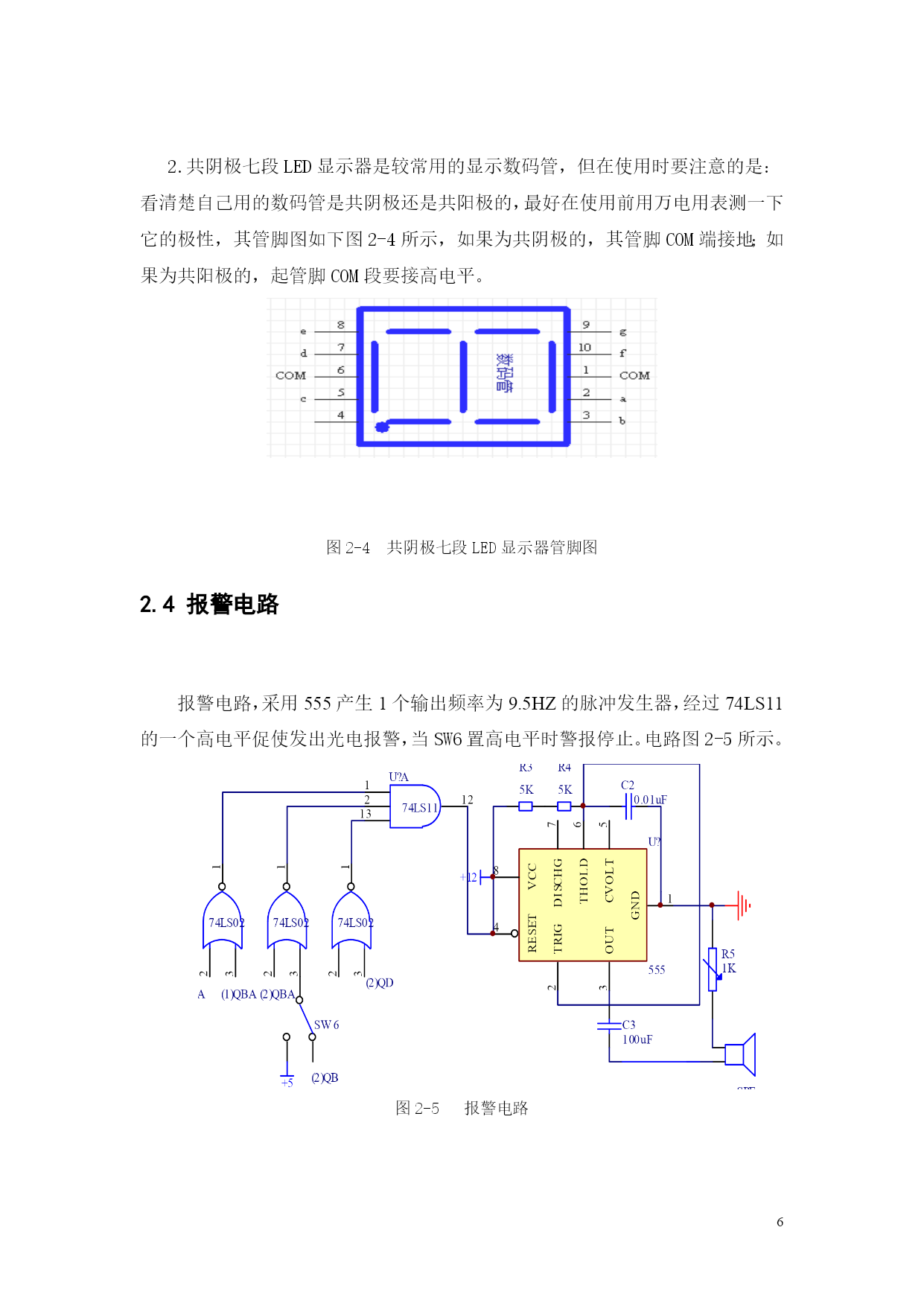

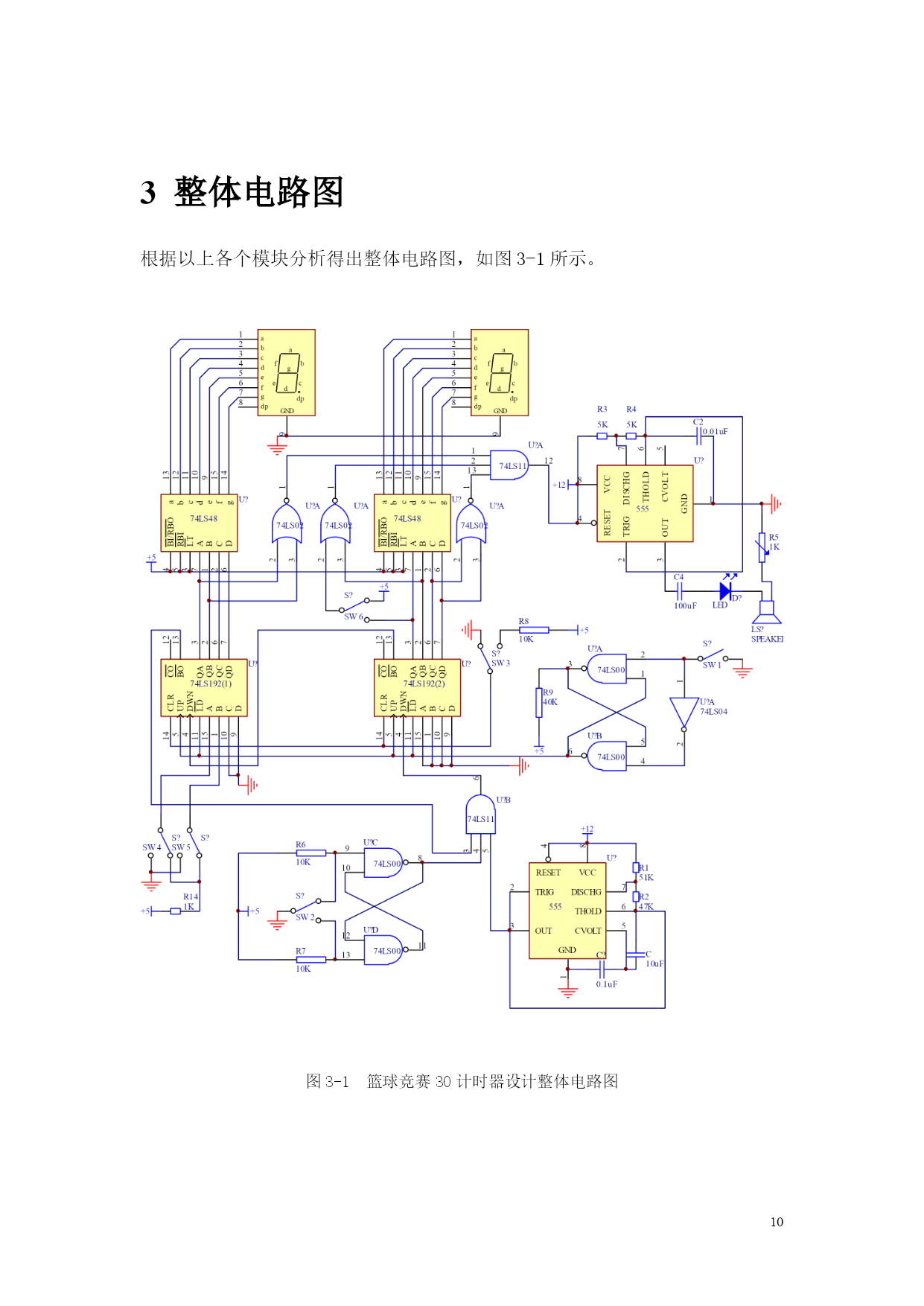

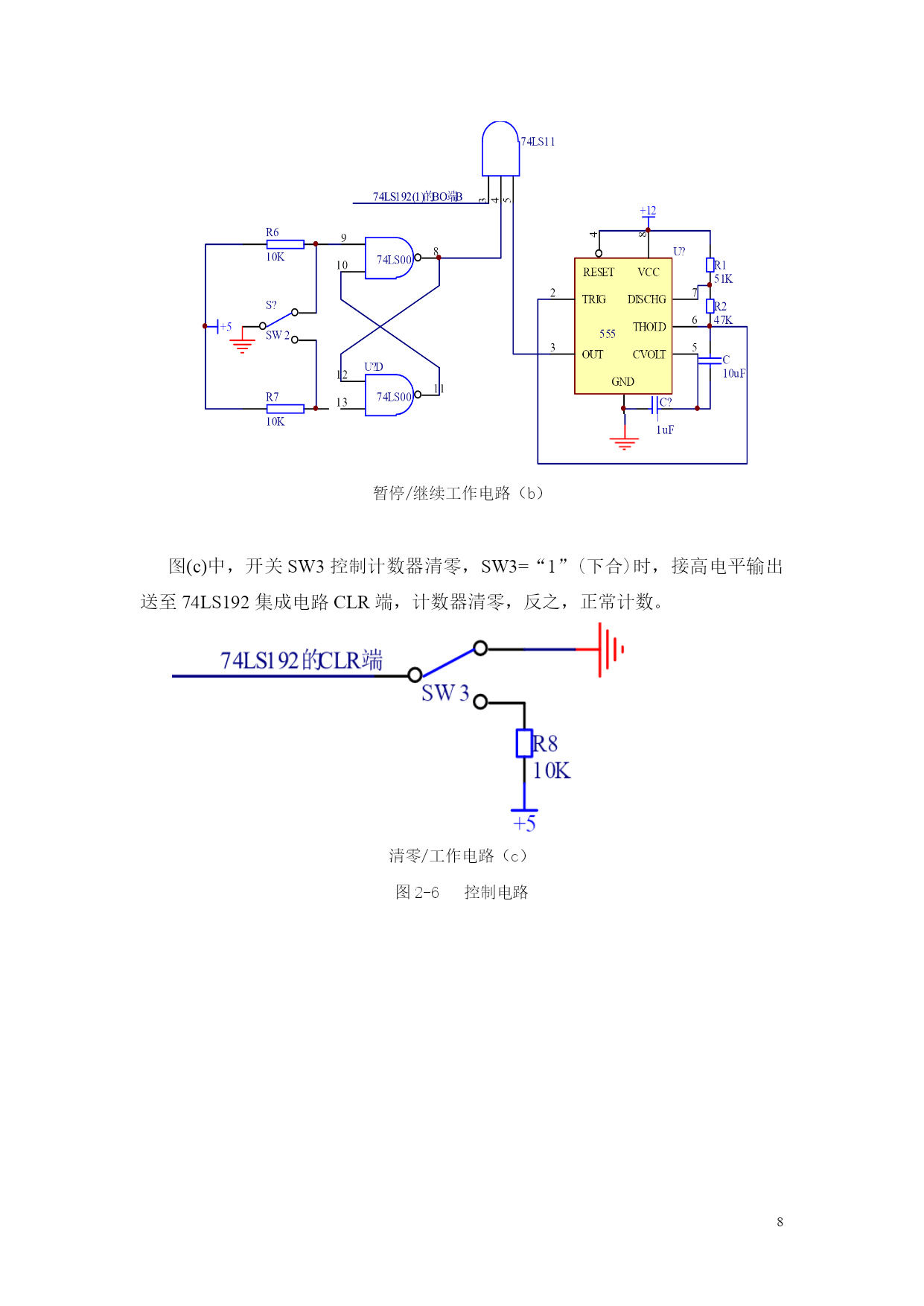

综述随着信息时代的到来，电子技术在社会生活中发挥着越来越重要的作用，运用模电和数电知识设计的电子产品成为社会生活不可缺少的一部分，特别是在各种竞技运动中，定时器成为检验运动员成绩的一个重要工具。在篮球比赛中，规定了球员的持球时间不能超过30秒，否则就犯规了。本课程设计的“篮球竞赛30秒计时器”，可用于篮球比赛中，用于对球员持球时间30秒限制。一旦球员的持球时间超过了30秒，它自动的报警从而判定此球员的犯规。本设计主要能完成：显示30秒倒计时功能；系统设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能；在直接清零时，数码管显示器灭灯；计时器为30秒递减计时其计时间隔为1秒；计时器递减计时到零时，数码显示器不灭灯，同时发出光电报警信号等。1设计方案1.1电路设计分析555定时器用来产生周期为1秒的脉冲信号，供计数器进行倒计数，以便将计数器输出的数据传送给译码器，译码器再译码驱动七段数码管显示输出，控制电路实现“篮球竞赛30s”的暂停/继续工作，清零复位，置数/工作；报警电路实现30s计数器减至0秒时报警电路发出光电警报，由此分析得出30秒计时器的总体参考方案框图如图1-1所示。它包括秒脉冲发生器、计数器、译码显示电路、报警电路和控制电路等五个模块组成。其中计数器和控制电路是系统的主要模块。计数器秒脉冲发生器译码显示计数器秒脉冲发生器外部操作开关报警电路路控制电路图1-130秒计时器系统设计框图2单元电路设计2.11秒脉冲发生器用555集成电路组成多谐振荡电路为系统提供时钟秒脉冲。555定时器应用为多谐振荡电路时，当电源接通Vcc通过电阻R1、R2向电容C充电，其上电压按指数规律上升，当u上升至2/3Vcc，会使比较器C1输出翻转，输出电压为零，同时放电管T导通，电容C通过R2放电；当电容电压下降到1/3Vcc，比较器C2工作输出电压变为高电平，C放电终止，Vcc通过R1、R2又开始充电；周而复始，形成振荡。则其振荡周期与充放电时间有关，也就是与外接元件有关，不受电源电压变化影响。公式计算：T1=(R1+R2)Cln2;T2=R2Cln2;振荡周期T=T1+T2=0.7(R1+2R2)C=1(s)若取C=10μF，结合实际选取电阻为R1=51K,R2=47K。48162357R1R2C555uoVCC0.1uF10uF47K51K图2-1555多谐振荡电路图2.2计数电路计数电路选用两片中规模集成电路74LS192进行设计，74LS192是十进制计数器，具有“异步清零”和“异步置数”功能，且有进位和借位输出端。两片74LS192构成预置数的三十进制递减计数器，计数器十位接成三进制，计数器个位接成十进制，置数端A、B、C、D通过开关接高低电平，若接高电平可进行其他置数；此计数器预置数为（00110000）=（30）10，只有当低位端发出错位脉冲，高位计数器才做减计数。1片74LS192构成1秒减计数电路（即个位）。74LS192的引脚图和功能表如图所示。它的计数原理是：使加计数脉冲信号引脚CPu=1，计数脉冲加入个位74LS192引脚CPD脚，当减计数到零时，个位74LS192的端发出错位脉冲，使十位计数器减计数，当高、低位计数器处于全零时，CPD（DWN）端的输入时钟脉冲作用下，计数器再次进入下次循环减计数。图2-274LS192引脚图表174LS192功能表输出输入MRLDCPUCPDP3P2P1P0Q3Q2Q1Q01XXXXXXX000000XXdcbadcba01↑1XXXX加计数011↓XXXX减计数2.3译码显示电路此模块主要是由74LS48译码器和共阴极七段LED显示器组成，通过计数器加到译码器，从而实现共阴极七段LED显示器从30递减到零的计数显示功能。1.74LS48是七段显示译码器，其管脚图如下图2-3所示。现将各管脚功能介绍一下：A、B、C、D是BCD码的输入端；a,b,c,d,e,f,g是输出端；试灯输入端：低电平有效。当＝0时，数码管的七段应全亮，与输入的译码信号无关。本输入端用于测试数码管的好坏；动态灭零输入端：低电平有效。当＝1、＝0、且译码输入为0时，该位输出不显示，即0字被熄灭；当译码输入不全为0时，该位正常显示。本输入端用于消隐无效的0。如数据0034.50可显示为34.5；灭灯输入/动态灭零输出端：这是一个特殊的端钮，有时用作输入，有时用作输出。当作为输入使用，且＝0时，数码管七段全灭，与译码输入无关。当作为输出使用时，受控于和：当＝1且＝0时，＝0；其它情况下＝1。本端钮主要用于显示多位数字时，多个译码器之间的连接。
