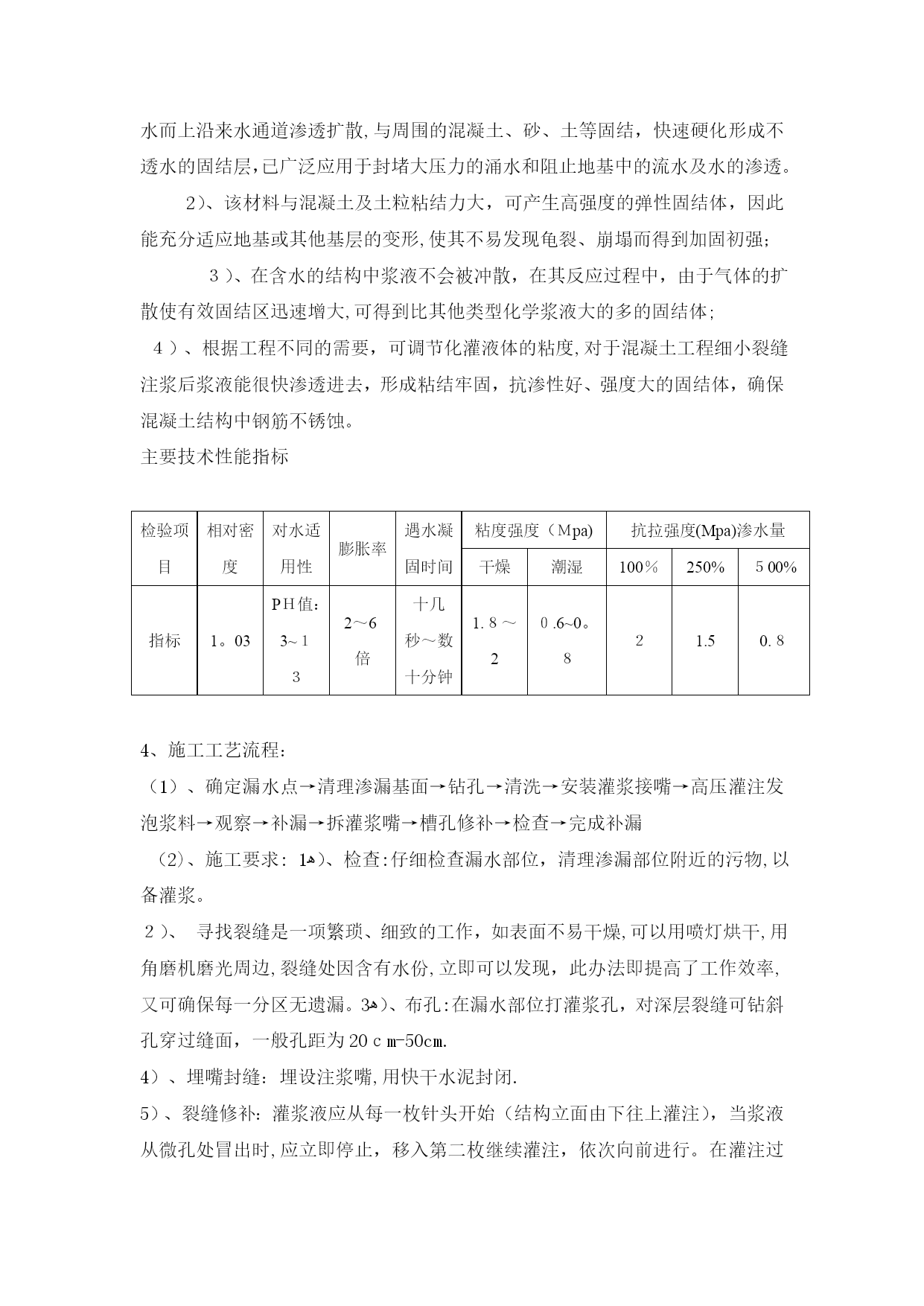

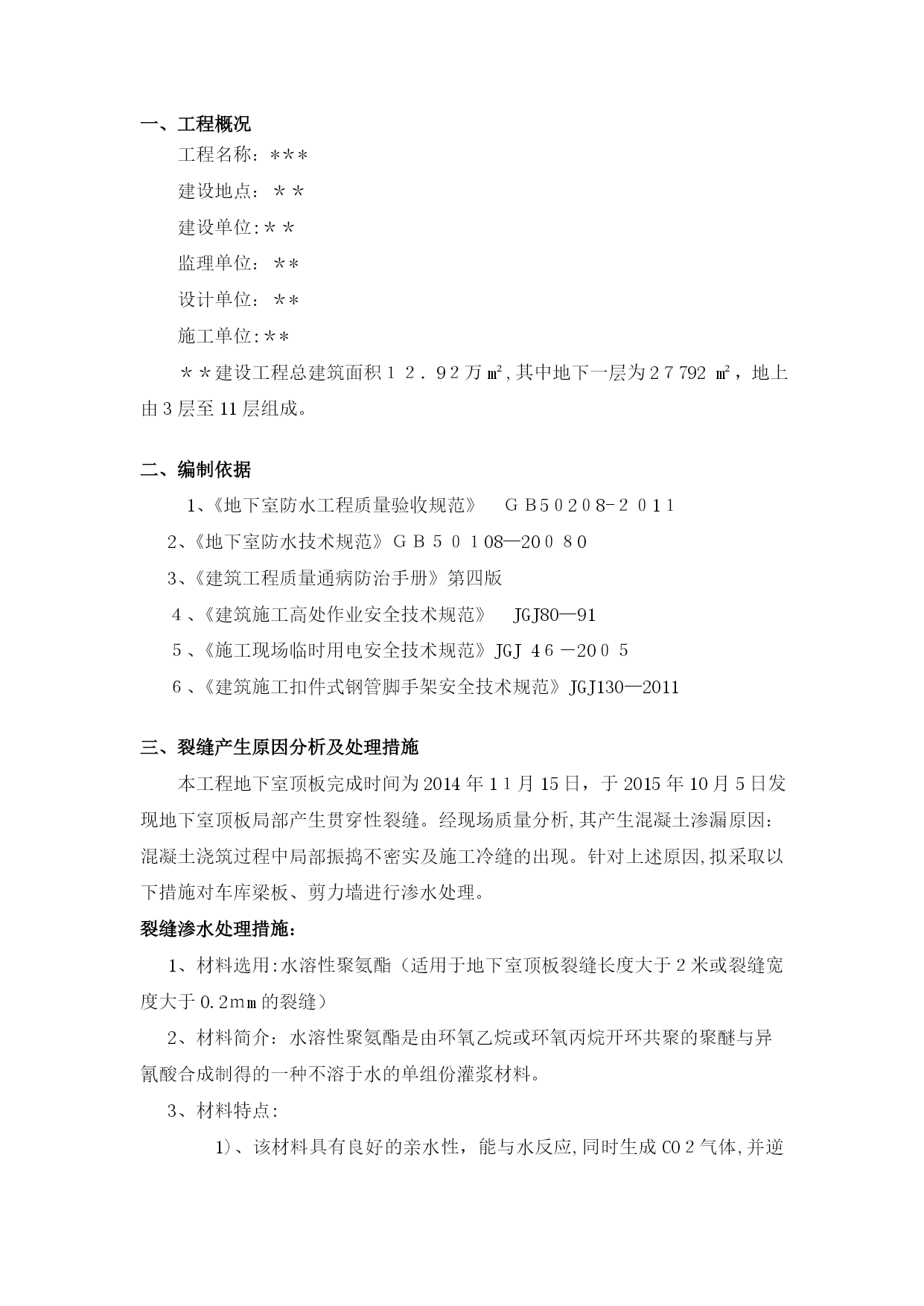

地下室顶板裂缝处理专项方案2(完整资料）(可以直接使用，可编辑优秀版资料，欢迎下载）地下室车库顶板裂缝处理施工方案编制人：审核人:审批人:(集团)有限公司２01年月日一、工程概况工程名称：*＊*建设地点：＊＊建设单位:＊＊监理单位：＊*设计单位：＊*施工单位:＊*＊＊建设工程总建筑面积１２．9２万m²,其中地下一层为2７792m²，地上由3层至11层组成。二、编制依据1、《地下室防水工程质量验收规范》ＧＢ5０2０8-２０1１2、《地下室防水技术规范》ＧＢ５０１08—20０８03、《建筑工程质量通病防治手册》第四版４、《建筑施工高处作业安全技术规范》JGJ80—91５、《施工现场临时用电安全技术规范》JGJ4６－20０５６、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2011三、裂缝产生原因分析及处理措施本工程地下室顶板完成时间为2014年1１月15日，于2015年10月5日发现地下室顶板局部产生贯穿性裂缝。经现场质量分析,其产生混凝土渗漏原因：混凝土浇筑过程中局部振捣不密实及施工冷缝的出现。针对上述原因,拟采取以下措施对车库梁板、剪力墙进行渗水处理。裂缝渗水处理措施：1、材料选用:水溶性聚氨酯（适用于地下室顶板裂缝长度大于２米或裂缝宽度大于0.2ｍm的裂缝）材料简介：水溶性聚氨酯是由环氧乙烷或环氧丙烷开环共聚的聚醚与异氰酸合成制得的一种不溶于水的单组份灌浆材料。材料特点:1)、该材料具有良好的亲水性，能与水反应,同时生成CO２气体,并逆水而上沿来水通道渗透扩散,与周围的混凝土、砂、土等固结，快速硬化形成不透水的固结层，已广泛应用于封堵大压力的涌水和阻止地基中的流水及水的渗透。2）、该材料与混凝土及土粒粘结力大，可产生高强度的弹性固结体，因此能充分适应地基或其他基层的变形,使其不易发现龟裂、崩塌而得到加固初强；３）、在含水的结构中浆液不会被冲散，在其反应过程中，由于气体的扩散使有效固结区迅速增大,可得到比其他类型化学浆液大的多的固结体;４）、根据工程不同的需要，可调节化灌液体的粘度,对于混凝土工程细小裂缝注浆后浆液能很快渗透进去，形成粘结牢固，抗渗性好、强度大的固结体，确保混凝土结构中钢筋不锈蚀。主要技术性能指标检验项目相对密度对水适用性膨胀率遇水凝固时间粘度强度（Ｍpa)抗拉强度(Mpa)渗水量干燥潮湿100％250%５00%指标1。03PＨ值：3~１３2～6倍十几秒～数十分钟1.８～2０.6~0。８２1.50.８4、施工工艺流程：（1）、确定漏水点→清理渗漏基面→钻孔→清洗→安装灌浆接嘴→高压灌注发泡浆料→观察→补漏→拆灌浆嘴→槽孔修补→检查→完成补漏（2)、施工要求:ﻫ1）、检查:仔细检查漏水部位，清理渗漏部位附近的污物,以备灌浆。２）、寻找裂缝是一项繁琐、细致的工作，如表面不易干燥,可以用喷灯烘干,用角磨机磨光周边,裂缝处因含有水份,立即可以发现，此办法即提高了工作效率,又可确保每一分区无遗漏。ﻫ3）、布孔:在漏水部位打灌浆孔，对深层裂缝可钻斜孔穿过缝面，一般孔距为20ｃm-50cm.4）、埋嘴封缝：埋设注浆嘴,用快干水泥封闭.5）、裂缝修补：灌浆液应从每一枚针头开始（结构立面由下往上灌注），当浆液从微孔处冒出时,应立即停止，移入第二枚继续灌注，依次向前进行。在灌注过程中，如果浆液已灌满相邻的针头位置,可以跳开不注；如注浆后发现裂缝两端仍有继续延伸、或有裂缝与其相交叉,应在该位置补孔，重新注浆。这样,整条裂缝的第一次注浆才算结束。6)、灌浆：根据渗漏部位的具体情况确定灌浆压力、灌浆量。用堵漏注浆泵将水溶性聚氨酯灌入裂缝,当全邻孔出现纯浆液时，移至邻孔，在规定的压力下灌浆，直至压不进为止（注入率≤０。01L/min）,随即关闭阀门。（一般灌浆压力0．3Mpa)。7)、7２小时后检查渗漏部位有无渗水,无渗水将灌浆嘴折断,用快干水泥将基面封闭、抹平。８）、先做样板经监理甲方确认后再大面积施工。5、注浆时应注意的问题：1)、当一枚针头在灌注较长时间后（约５分钟后）,浆仍未从裂缝内冒出，应停止灌注，间隔一段时间后再进行,如仍未灌满，应检查钻孔是否与埋管线交叉、板底是否有孔洞等情况,待查明原因后再进行灌浆。2）、灌注时应严密注视灌注机的工作压力表，如超过额定压力(350kg以上),应停机后再进行,如压力仍居高不下，应检查钻孔是否与裂缝完全交叉。3）、聚氨酯是遇水膨胀材料，工作时应穿戴好防护用具,如手套、护目镜等。表面清理及设备维护.4)、待浆液凝固后，表面应及时清理。5)、灌注机连续使用最多不超过1０小时，如中途停止工作超过3０分钟,应及时清理机械，清洗可用专用清洗剂或丙酮等。局部质量缺陷
