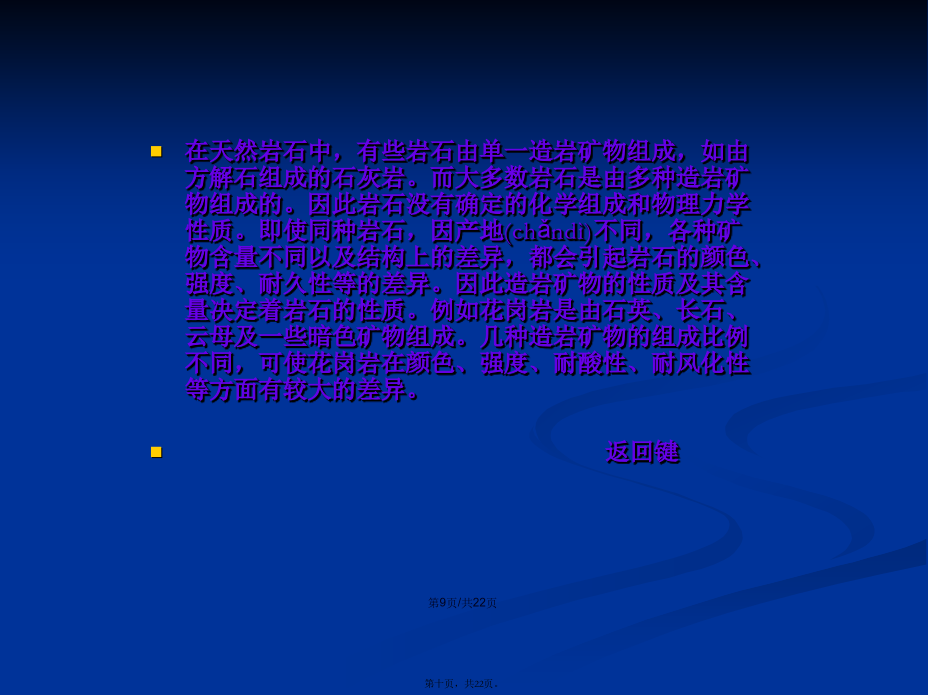

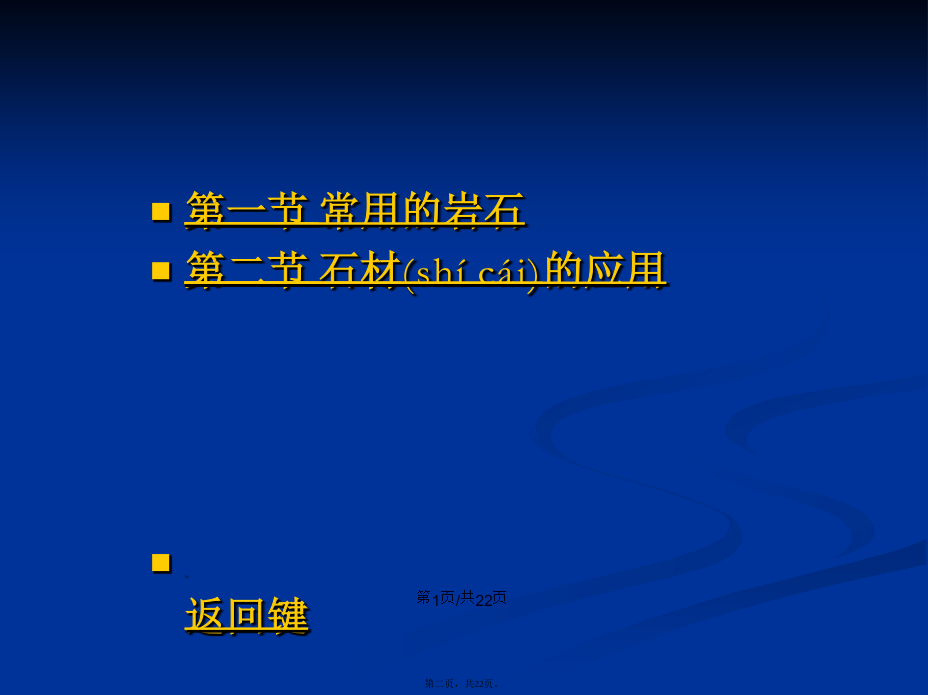

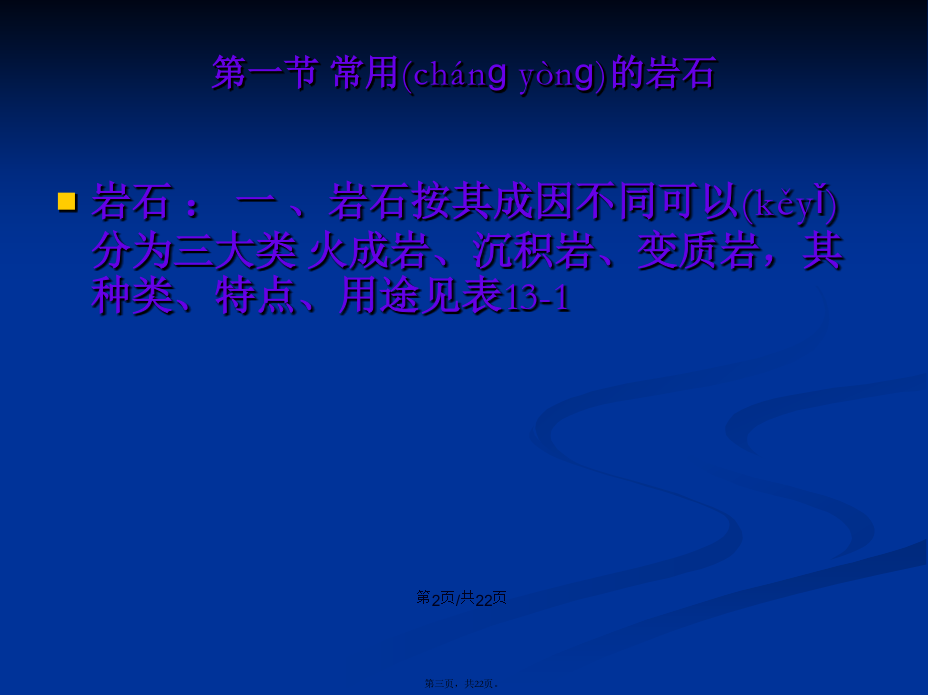

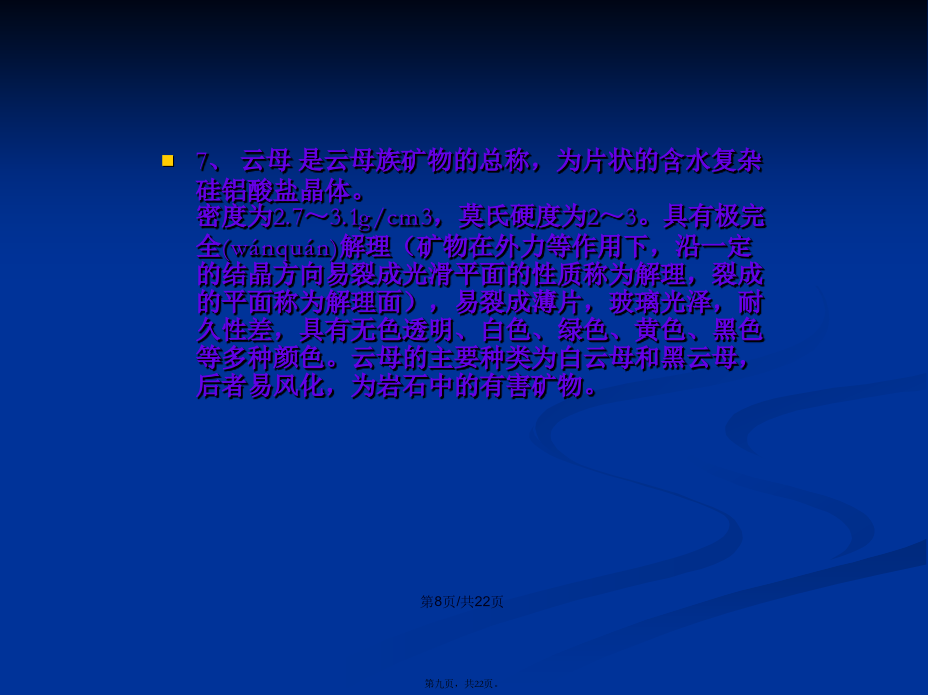

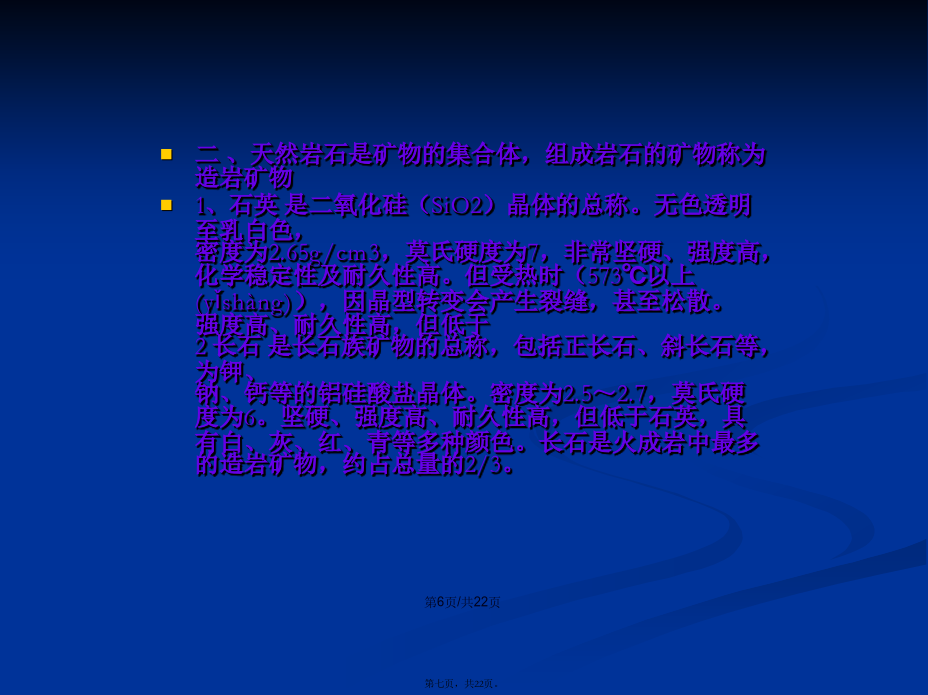

会计学第一节常用的岩石第二节石材(shícái)的应用返回键第一节常用(chánɡyònɡ)的岩石岩石种类沉积岩变质岩二、天然岩石是矿物的集合体，组成岩石的矿物称为造岩矿物1、石英是二氧化硅（SiO2）晶体的总称。无色透明至乳白色，密度为2.65g/cm3，莫氏硬度为7，非常坚硬、强度高，化学稳定性及耐久性高。但受热时（573℃以上(yǐshàng)），因晶型转变会产生裂缝，甚至松散。强度高、耐久性高，但低于2长石是长石族矿物的总称，包括正长石、斜长石等，为钾、钠、钙等的铝硅酸盐晶体。密度为2.5～2.7，莫氏硬度为6。坚硬、强度高、耐久性高，但低于石英，具有白、灰、红、青等多种颜色。长石是火成岩中最多的造岩矿物，约占总量的2/3。3、角闪石、辉石、橄榄石为铁、镁、钙等硅酸盐的晶体。密度为3～3.6g/cm3，莫氏硬度为5～7。强度高、韧性好、耐久性好。具有多种颜色，但均为暗色，故也称暗色矿物(kuàngwù)。4、方解石为碳酸钙晶体（CaCO3）。白色，密度2.7g/cm3，莫氏硬度为3。强度较高，耐久性次于上述矿物(kuàngwù)，遇酸后分解。5、白云石为碳酸钙与碳酸镁的复盐晶体（CaCO3MgCO3）。白色，密度为2.9g/cm3，莫氏硬度为4。强度、耐酸腐蚀性及耐久性略高于方解石，遇酸时分解。6、黄铁矿为二硫化铁晶体（FeS2）。金黄色，密度为5g/cm3，莫氏硬度为6～7。耐久性差，遇水和氧生成游离硫酸，且体积膨胀，并产生锈迹。黄铁矿为岩石中有害矿物(kuàngwù)。7、云母是云母族矿物的总称，为片状的含水复杂硅铝酸盐晶体。密度为2.7～3.1g/cm3，莫氏硬度为2～3。具有极完全(wánquán)解理（矿物在外力等作用下，沿一定的结晶方向易裂成光滑平面的性质称为解理，裂成的平面称为解理面），易裂成薄片，玻璃光泽，耐久性差，具有无色透明、白色、绿色、黄色、黑色等多种颜色。云母的主要种类为白云母和黑云母，后者易风化，为岩石中的有害矿物。在天然岩石中，有些岩石由单一造岩矿物组成，如由方解石组成的石灰岩。而大多数岩石是由多种造岩矿物组成的。因此岩石没有确定的化学组成和物理力学性质。即使同种岩石，因产地(chǎndì)不同，各种矿物含量不同以及结构上的差异，都会引起岩石的颜色、强度、耐久性等的差异。因此造岩矿物的性质及其含量决定着岩石的性质。例如花岗岩是由石英、长石、云母及一些暗色矿物组成。几种造岩矿物的组成比例不同，可使花岗岩在颜色、强度、耐酸性、耐风化性等方面有较大的差异。返回键第二节石材(shícái)的应用2、抗压强度在石材饱水状态下，取三个边长为70.7mm的立方体试块，求得抗压强度的平均值，以此作为评定石材标号的等级的标准。石材的强度等级分为：MU100、MU80、MU60、MU50、MU40、MU30、MU20、MU15、MU10。3、抗冻性石材的抗冻性主要取决于矿物成分、孔隙率等。抗冻性合格的石材应在规定的冻融循环次数内，无贯穿裂缝穿过试件两棱角，质量损失不超过5%，强度减少不大于25%。4、耐水性石材的耐水性按软化系数为高、中、低三等：高耐水性的石材，软化系数大于0.9；中耐水性的软化系数为0.7-0.9；低耐水性的软化系数为0.6-0.7。一般软化系数低于0.6的石材，不允许用作重要(zhòngyào)建筑。二石材的选用原则在建筑施工和设计中，石材的选用应根据适用性和经济性这两个原则。1、适用性要按使用要求分别衡量各种石材在建筑中的适用性。承重构件（如基础、勒脚、墙、柱等）需要考虑抗压强度能否满足设计要求；围护结构构件要考虑是否具有良好的绝热性能；用作地面、台阶、踏步等构件要求坚韧耐磨；装饰部分(bùfen)（如饰面板、拉杆、扶手、纪念碑等）需要考虑石材的雕琢、磨光及石材的外观、花纹、色彩等；对处在特殊环境（如高温、高湿、水中、严寒侵蚀等）条件下的构件，还要分别考虑石材的耐久性、耐水性、抗冻性及耐化学腐蚀等。2、经济性石材的表观密度大，运输不便，在建筑施工中应充分利用地方资源，尽可能做到就地取材。难于开采和加工的原料必然使成本提高，选材时应充分注意。屹立在美国纽约港入口处自由岛上的自由女神像，像工程在1874年才开始(kāishǐ)动工，经历10年，于1884年完工。全美闻名的拉什莫尔山上雕刻着美国(měiɡuó)四位著名总统的巨大头像。从左至右，这四位总统是：开国元勋华盛顿、《独立宣言》的起草者杰佛逊、奠定20世纪美国(měiɡuó)之基础的西奥多·罗斯福和解放黑奴的领导者林肯。历时22年之久建造大的世界上堪称奇迹(qíjì)的白色大理石陵墓三、石材的品种及应用1、毛石它是爆破后直接得到的形状不规则的石块。毛石依其平整程度又分为乱毛石
