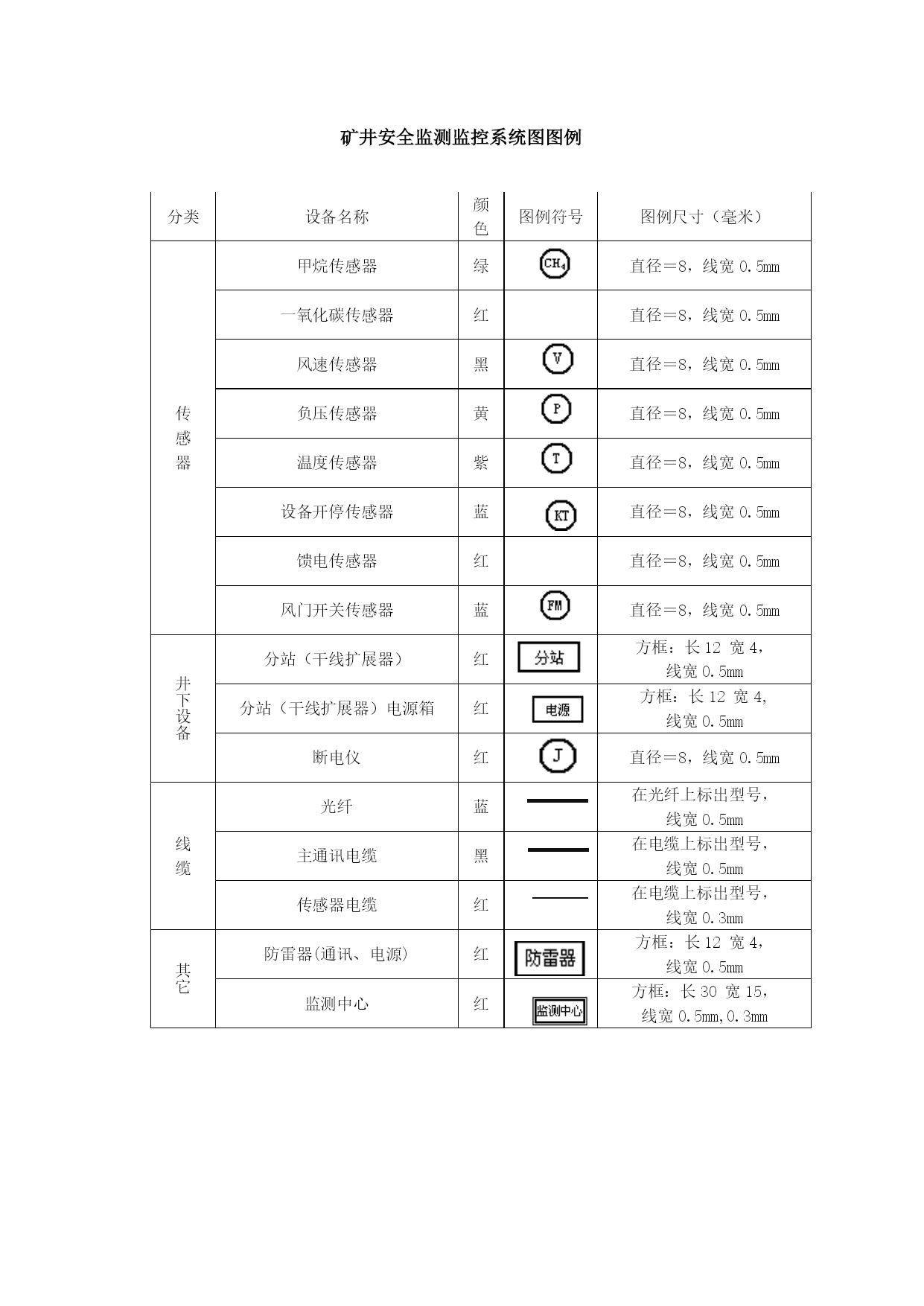

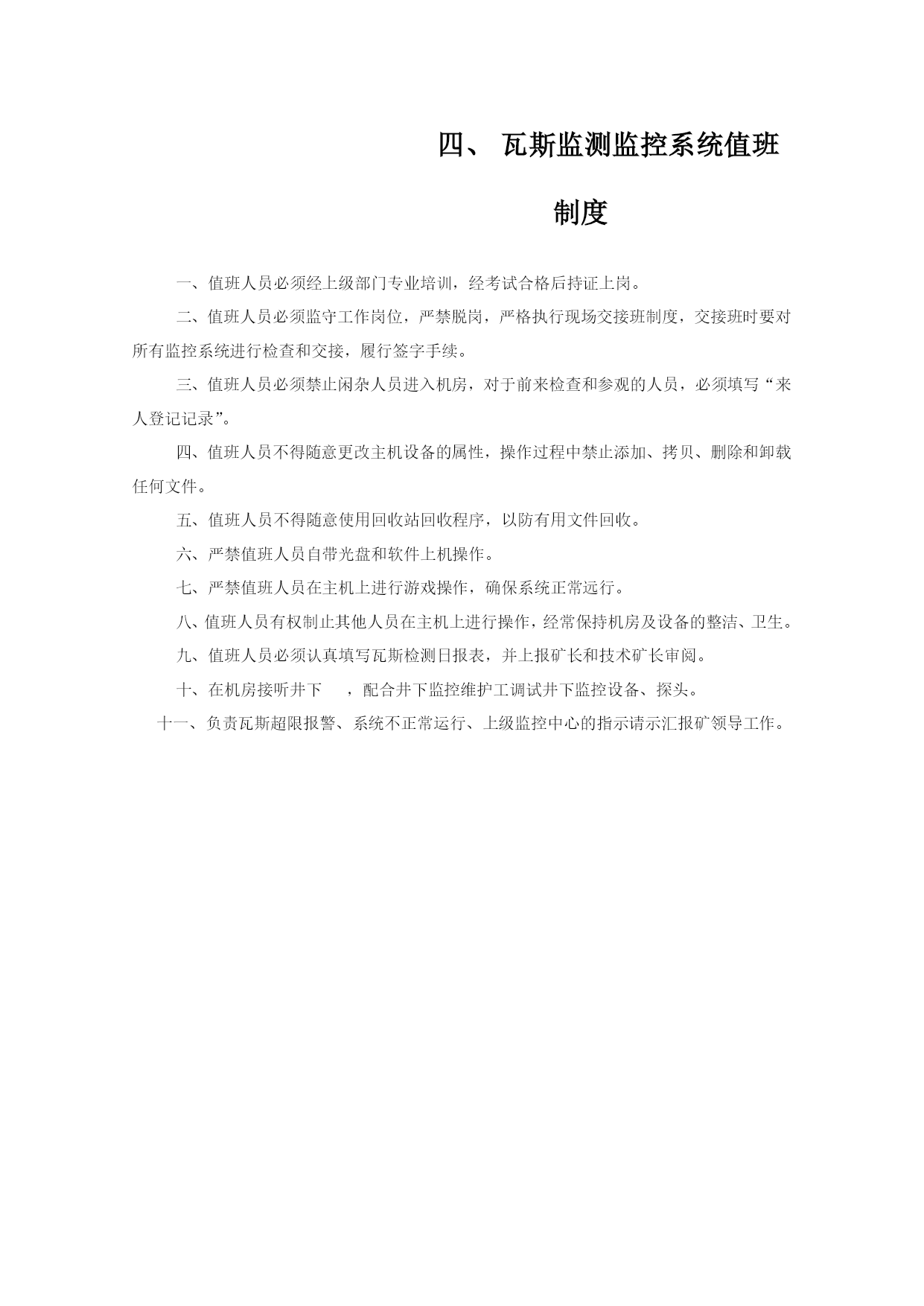

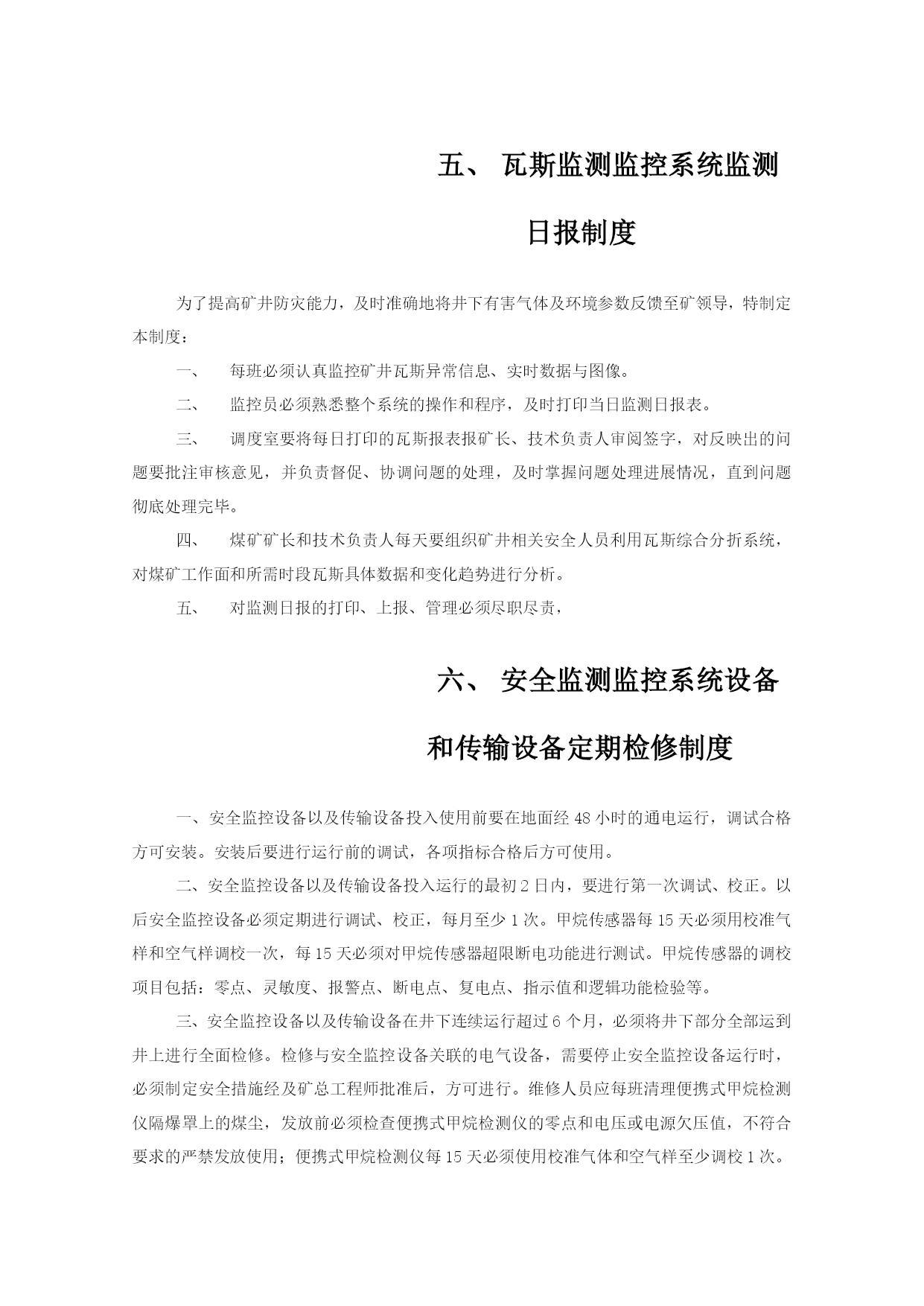

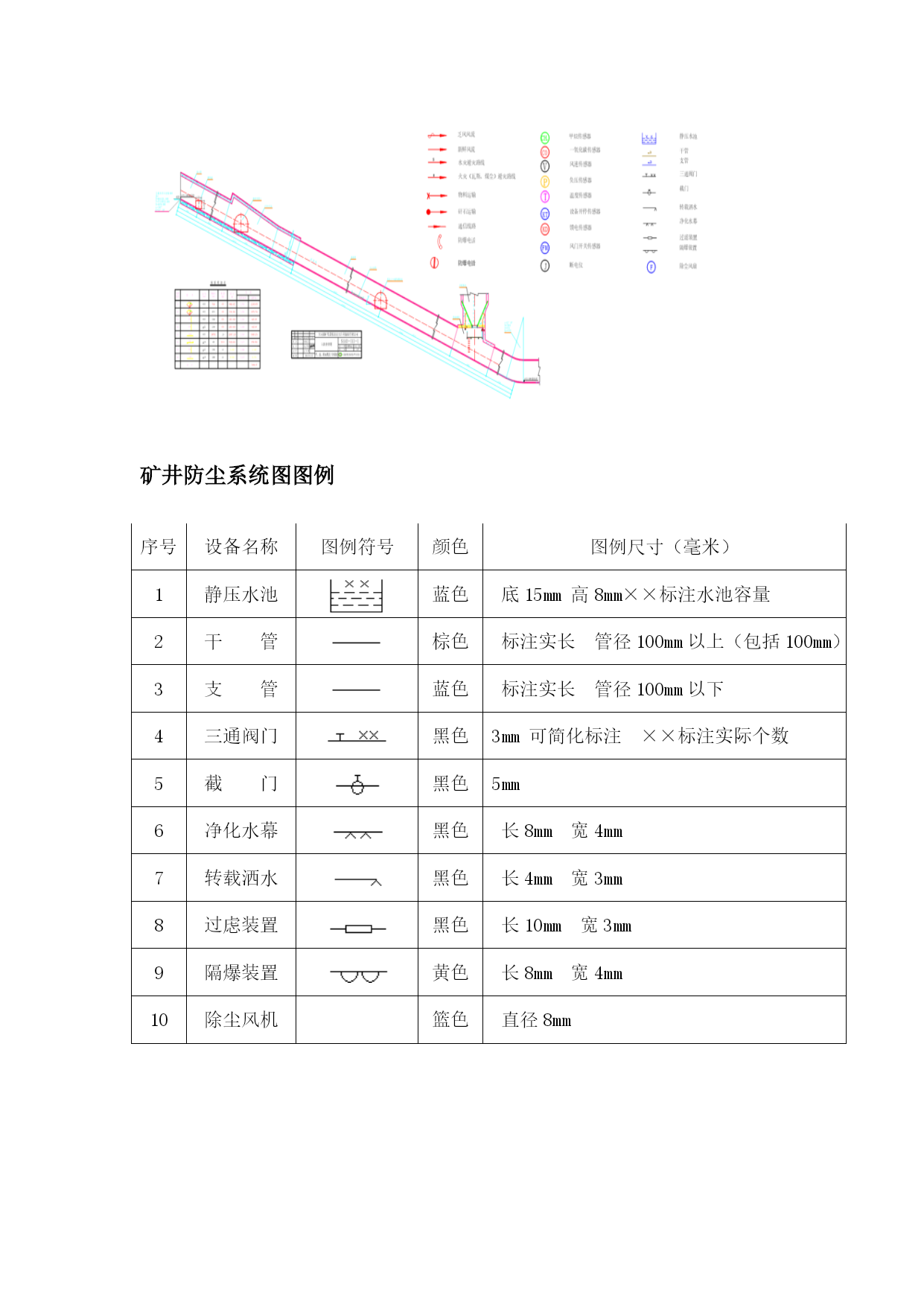

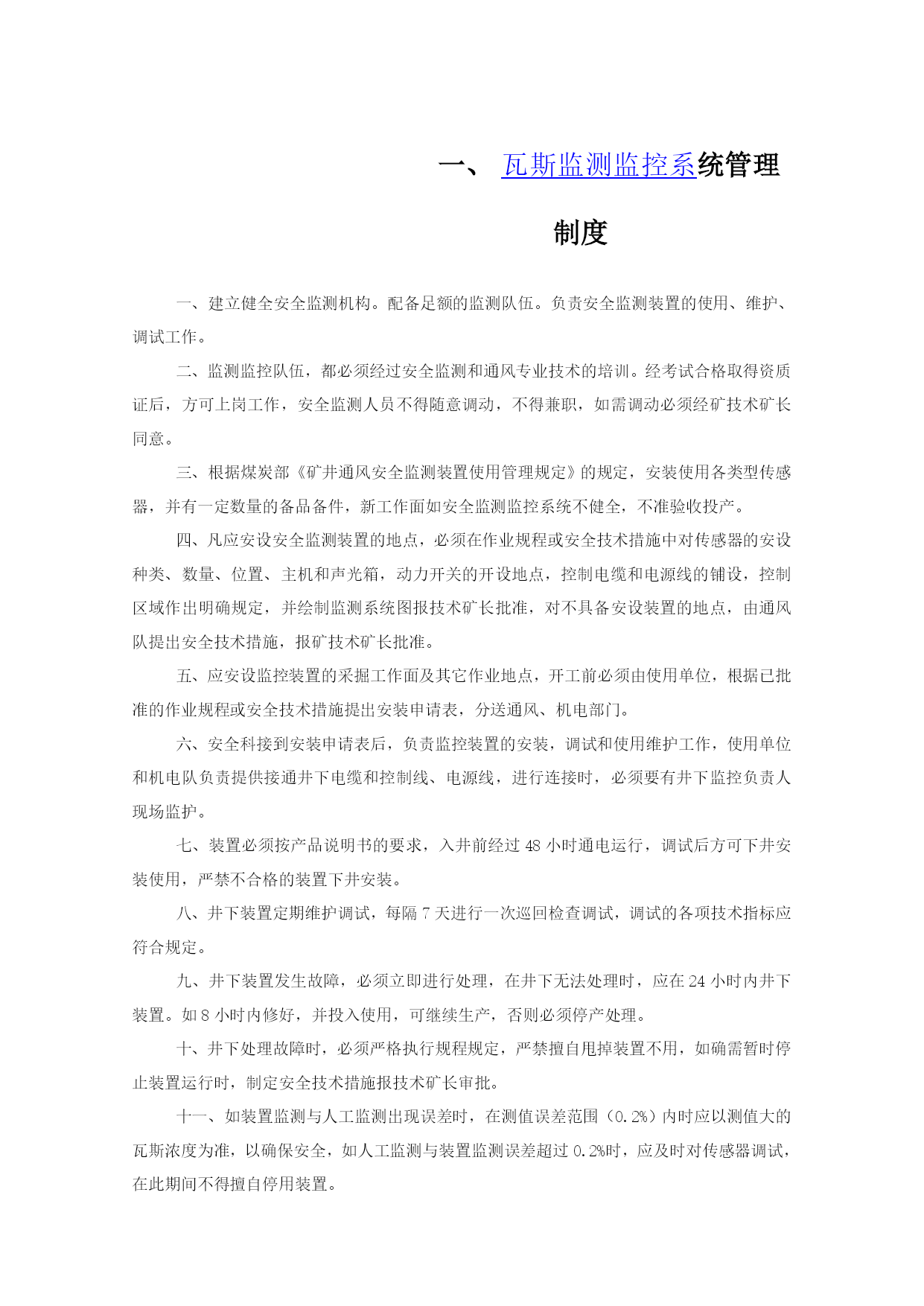

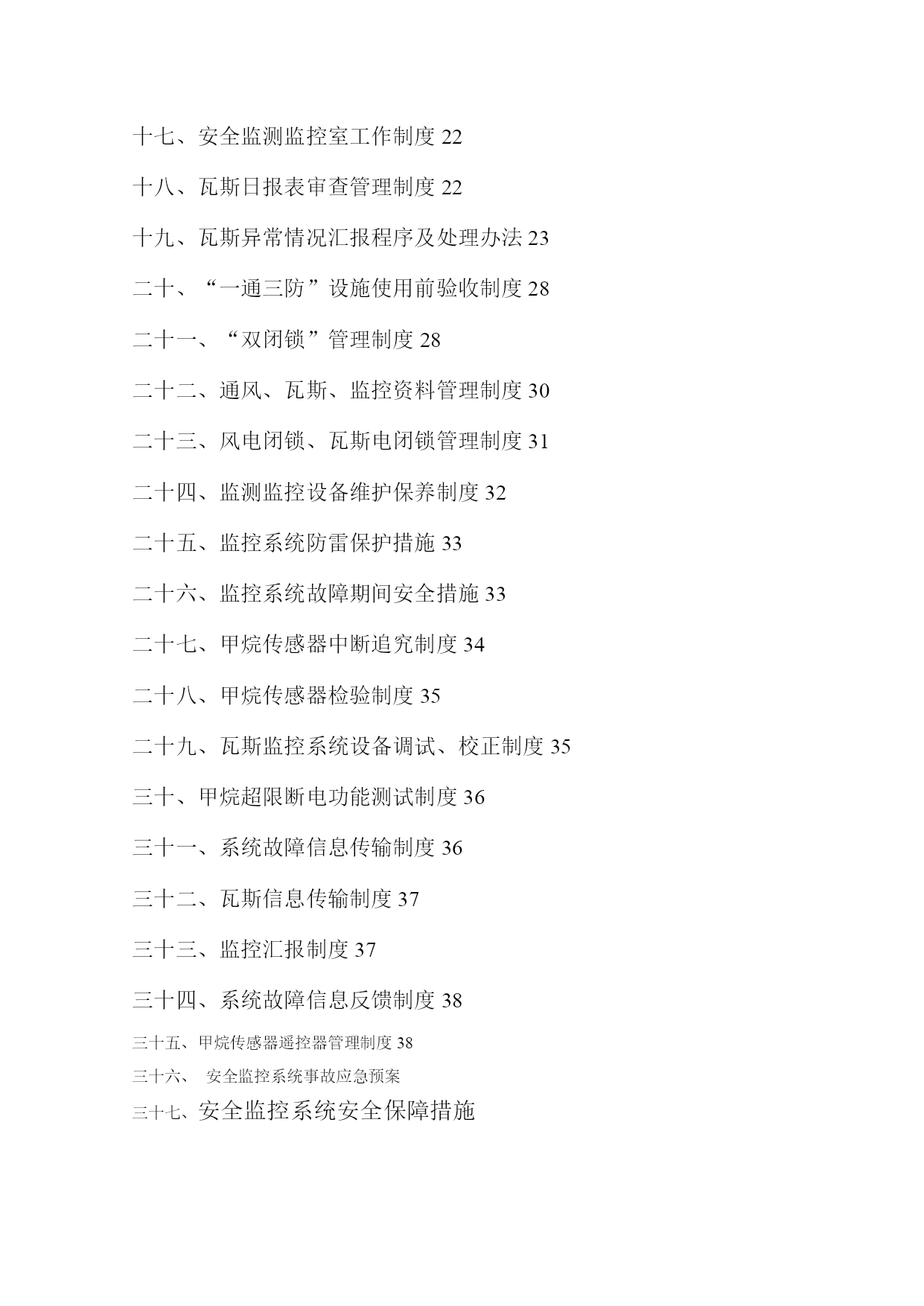

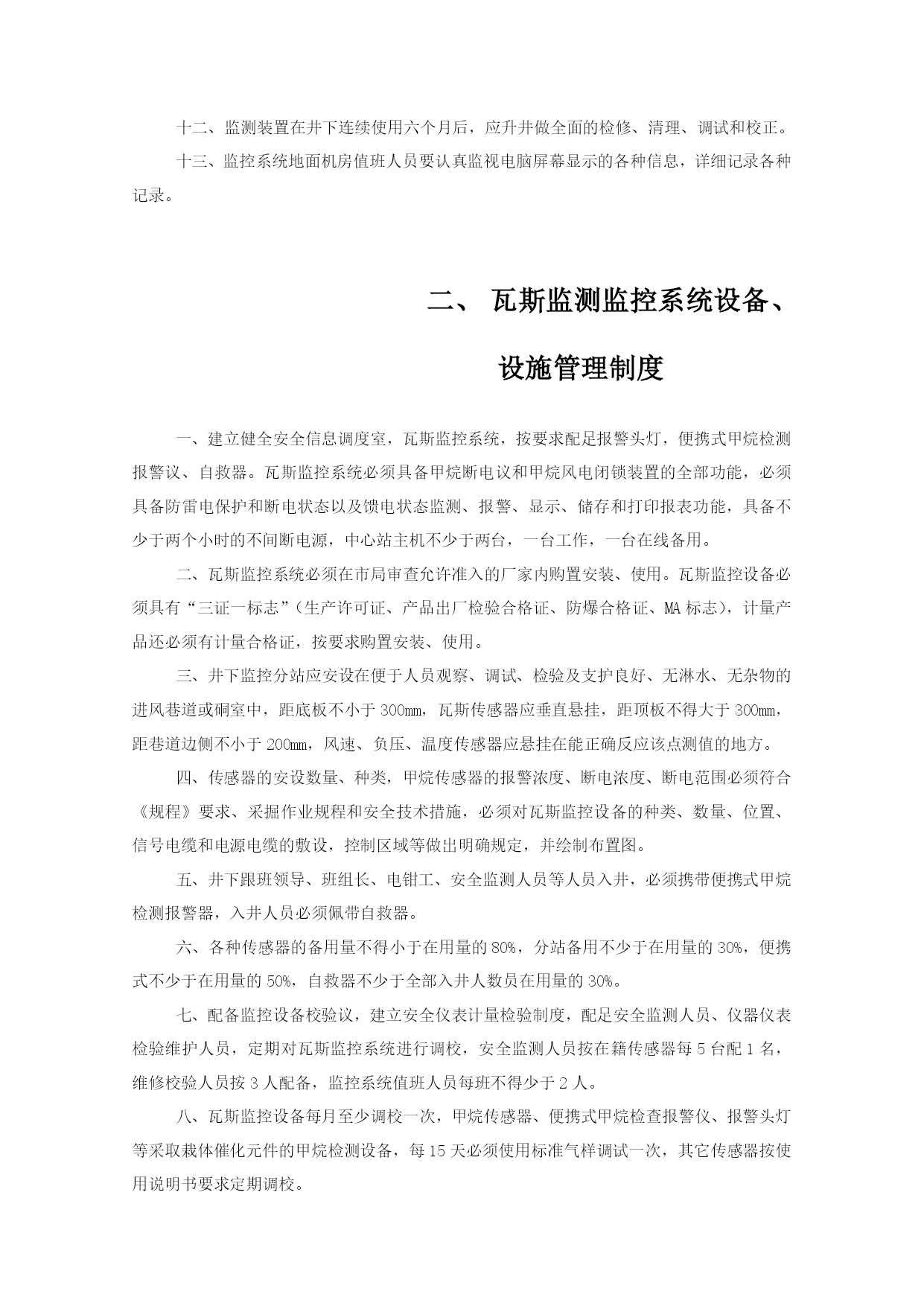

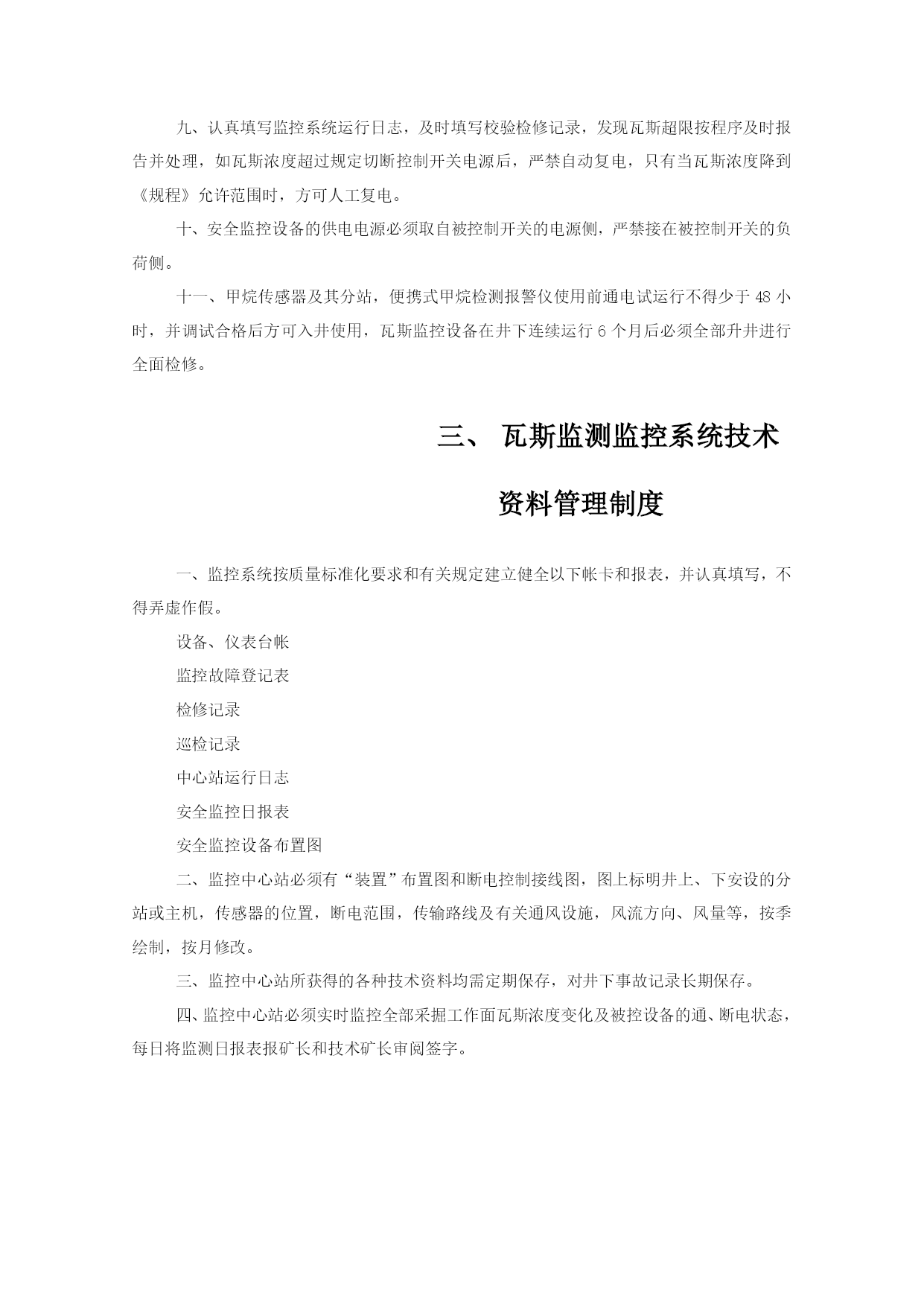

矿井安全监测监控系统图图例优质资料(可以直接使用，可编辑优质资料，欢迎下载）矿井安全监测监控系统图图例分类设备名称颜色图例符号图例尺寸（毫米）传感器甲烷传感器绿直径＝8，线宽0.5mm一氧化碳传感器红直径＝8，线宽0.5mm风速传感器黑直径＝8，线宽0.5mm负压传感器黄直径＝8，线宽0.5mm温度传感器紫直径＝8，线宽0.5mm设备开停传感器蓝直径＝8，线宽0.5mm馈电传感器红直径＝8，线宽0.5mm风门开关传感器蓝直径＝8，线宽0.5mm井下设备分站（干线扩展器）红方框：长12宽4，线宽0.5mm分站（干线扩展器）电源箱红方框：长12宽4,线宽0.5mm断电仪红直径＝8，线宽0.5mm线缆光纤蓝在光纤上标出型号，线宽0.5mm主通讯电缆黑在电缆上标出型号，线宽0.5mm传感器电缆红在电缆上标出型号，线宽0.3mm其它防雷器(通讯、电源)红方框：长12宽4，线宽0.5mm监测中心红方框：长30宽15，线宽0.5mm,0.3mm矿井防尘系统图图例序号设备名称图例符号颜色图例尺寸（毫米）1静压水池蓝色底15mm高8mm××标注水池容量2干管棕色标注实长管径100mm以上（包括100mm）3支管蓝色标注实长管径100mm以下4三通阀门黑色3mm可简化标注××标注实际个数5截门黑色5mm6净化水幕黑色长8mm宽4mm7转载洒水黑色长4mm宽3mm8过虑装置黑色长10mm宽3mm9隔爆装置黄色长8mm宽4mm10除尘风机篮色直径8mm郑新福泰（新密）煤业安全监控系统管理制度目录HYPERLINK\l"_甲烷传感器遥控器使用管理制度"\o"煤矿管理制度煤矿安全制度"\t"_blank"TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc483996998"一、瓦斯监测监控系统管理制度PAGEREF_Toc483996998\h3HYPERLINK\l"_Toc483996999"二、瓦斯监测监控系统设备、设施管理制度PAGEREF_Toc483996999\h5HYPERLINK\l"_Toc483997000"三、瓦斯监测监控系统技术资料管理制度PAGEREF_Toc483997000\h7HYPERLINK\l"_Toc483997001"四、瓦斯监测监控系统值班制度PAGEREF_Toc483997001\h8HYPERLINK\l"_Toc483997002"五、瓦斯监测监控系统监测日报制度PAGEREF_Toc483997002\h9HYPERLINK\l"_Toc483997003"六、安全监测监控系统设备和传输设备定期检修制度PAGEREF_Toc483997003\h9HYPERLINK\l"_Toc483997004"七、瓦斯监测监控网络运行管理制度PAGEREF_Toc483997004\h10HYPERLINK\l"_Toc483997005"八、瓦斯监测监控系统故障报告制度PAGEREF_Toc483997005\h14HYPERLINK\l"_Toc483997006"九、瓦斯信息反馈制度PAGEREF_Toc483997006\h14HYPERLINK\l"_Toc483997007"十、甲烷传感器报警追究制度PAGEREF_Toc483997007\h15HYPERLINK\l"_Toc483997008"十一、系统故障信息反馈制度PAGEREF_Toc483997008\h16HYPERLINK\l"_Toc483997009"十二、瓦斯监测监控系统异常情况上报制度PAGEREF_Toc483997009\h16HYPERLINK\l"_Toc483997010"十三、监控室值班人员岗位责任制PAGEREF_Toc483997010\h18HYPERLINK\l"_Toc483997011"十四、煤矿监控人员岗位责任制PAGEREF_Toc483997011\h19HYPERLINK\l"_Toc483997012"十五、安全监测监控系统操作规程PAGEREF_Toc483997012\h20HYPERLINK\l"_Toc483997013"十六、关于监控系统出现故障的处理措施PAGEREF_Toc483997013\h21HYPERLINK\l"_Toc483997014"十七、安全监测监控室工作制度PAGEREF_Toc483997014\h22HYPERLINK\l"_Toc483997015"十
