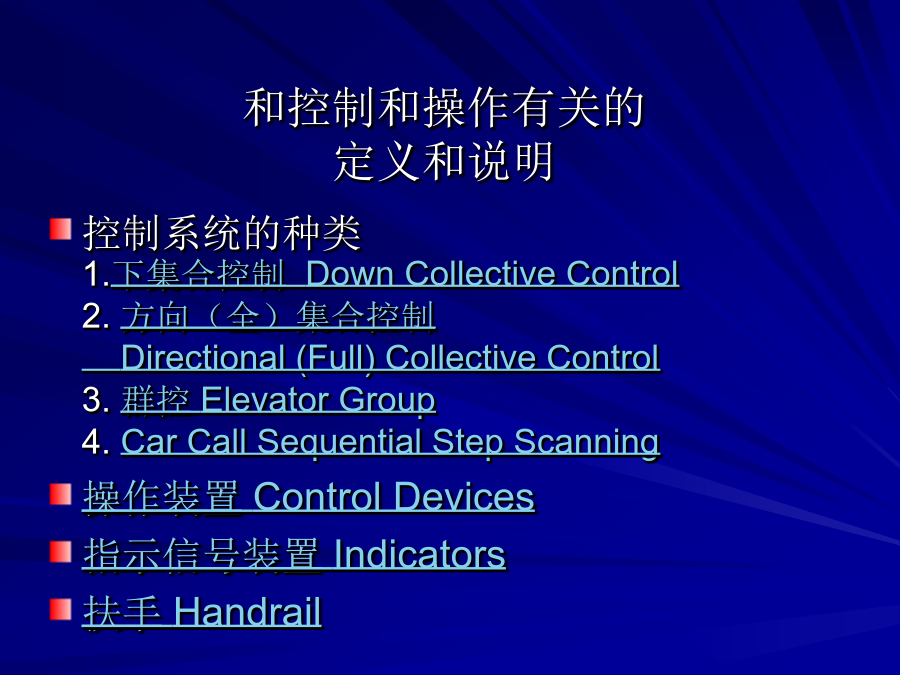

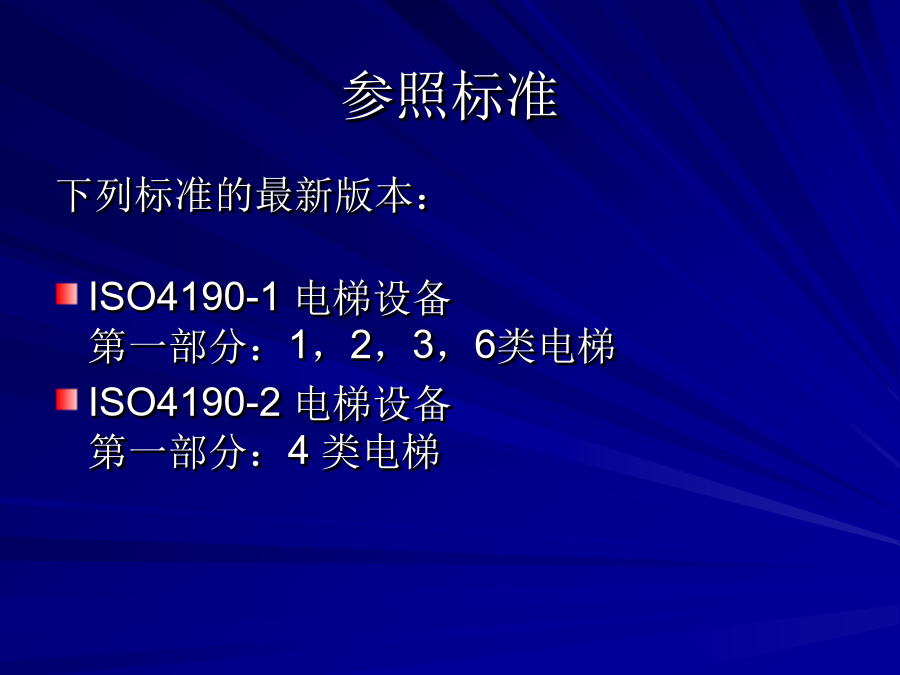

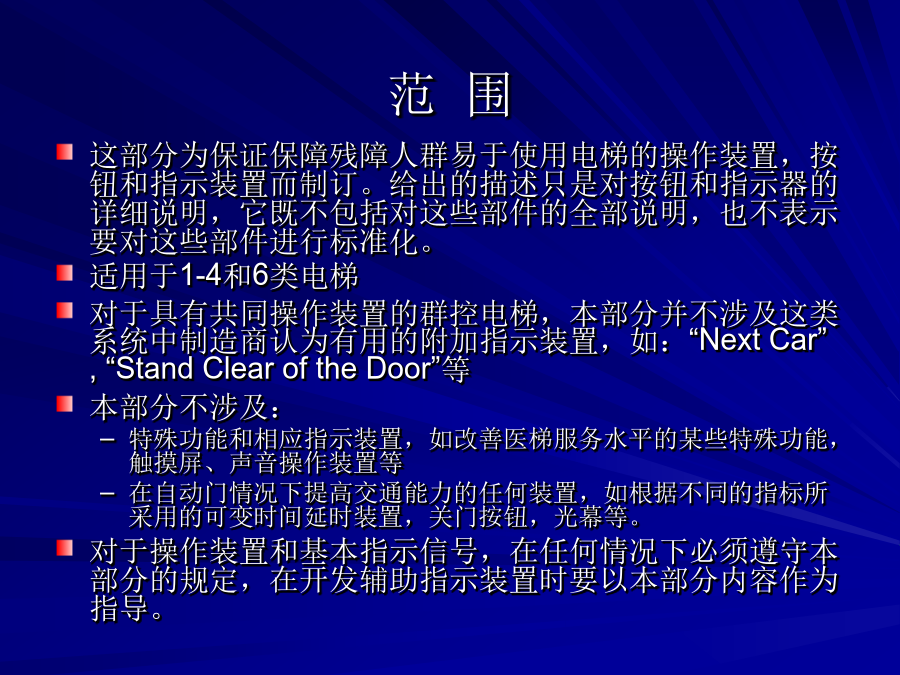

主要内容ISO/TC178电梯、自动扶梯和自动人行道委员会ISO4190内容电梯和服务梯操作装置、信号和附加件最终国际标准草案ISO/FDIS4190-5:2004修订说明范围参照标准和控制和操作有关的定义和说明下集合控制方向（全）集合控制群控CarCallSequentialStepScanning层站操作装置要求电梯群层站操作装置层站操作按钮要求地板到任何按钮中心线的高度必须在890至1220mm之间（推荐：900-1100mm）乘客可以通过面板用视觉和触觉识别按钮的活动部分层站按钮面板必须和周围环境具有反差对于可供轮椅使用的电梯，从任何角落到按钮垂直轴的最小尺寸为500mm如果有符号存在，任何符号的尺寸最小15mm，最大40mm。对于凸起的浮雕图案，凸起厚度不小于0.8mm并且与它们的环境具有反差。符号必须在下列两个位置：1.优先选择按钮的活动部分2.在按钮活动部分的左侧，距离在10mm至15mm之间轿内操作装置轿内按钮要求两个选层按钮的活动部分之间的最小间距10mm警铃和再开门按钮的中心线距地板900mm10最低的选层按钮必须设置在警铃和再开门按钮之上，垂直间隙不得少于20mm最高选层按钮距地板高度不得超过1220mm。在可能的情况下，上限不得超过1100mm（通过使用carcallsequentialstepscanning，选层按钮高度可以超过1220mm）任何符号的尺寸最小15mm，最大40mm。对于凸起的浮雕图案，凸起厚度1mm0+0.5并且与它们的环境具有反差。符号必须安排在下列两个位置：1.优先选择按钮的活动部分2.在按钮活动部分的左侧，距离在10mm至15mm之间建筑物出口层（基站）按钮必须提供下列标示按钮上凸起的浮雕五角星图案或在按钮10-15mm处或一个高度超过其它按钮5mm±1的绿色按钮（在这种情况下，凸起的浮雕标志不是必须的，楼层号是需要的）呼梯钮的顺序水平单排按钮顺序为从左到右垂直单排按钮从底部到顶部，多排按钮：左到右，底到顶轿内操纵盘位置要求信号指示装置层站信号指示装置层站信号指示装置轿内信号指示装置轿内指示装置的要求轿内指示装置的要求续扶手附录A特殊装置数字键盘数字键盘按键布置数字键盘系统从地板到任何按键中心线的高度必须在890-1220mm之间按钮的活动部分必须易于用视觉和触觉来进行识别数字面板必须和环境有反差对于轮椅电梯，按键必须可以通过轮椅的平行移动到达操作位置（推荐的从轿壁或门到按键中心线的最小距离为500mm）符号的高度最小13mm（推荐15），最大40mm并且和环境要有反差数字键5必须有一个凸起的点，其直径为3mm0+0.5，高度：0.6-0.9mm任何凸起的附加标志最小高度：0.8mm，并与环境具有反差数字和符号必须在按键的活动部分出口层按键（最低一行，左列）必须为绿色，比其他按键高5mm±1或用凸起浮雕五角星标志位置要求满足数字键盘的整体要求警铃和开门按钮的中心线高度900mm±10，这条也适用于关门按钮出口按钮高度比其它按钮高5mm±1，优先选择绿色或者用凸起的五角星浮雕标志数字键盘、警铃和再开门按钮必须设置在侧轿壁并满足下列要求：如果轿厢尺寸不允许轮椅转动中分门：右侧旁开门：关门侧如果轿厢尺寸允许轮椅转动，可以设置在前面。任何按钮的中心线到轿内四角的侧面空间最小400mm基于目的地的电梯系统乘梯指派装置目的层登记周边装置选定的层站必须用可见和声音信号确认（自动或手动触发），这个装置要紧邻目的地登记装置，所显示内容高度在30-60mm之间，与环境具有反差。声音信号必须使用本地语言指示指派信息和所乘电梯的方位，音量可根据现场情况在35-80分贝（最大推荐65）之间调整。声音信号可通过按带残障人标志的功能按钮触发。这个符号必须由有触感的3个间距6mm成等边三角形的凸起点组成。这个功能钮直接设置在数字键盘或楼层按钮的下方。每个层门处必须以可见或声音为每台电梯提供乘梯指派和方位信息：可视内容必须在距地板高度1.80m和2.50m之间显示，视角140°10°，显示内容最小高度40mm声音大小可根据现场情况在35-80分贝（最大推荐65）之间调整，其调整手段乘客不可及。音调和语言广播必须和呼梯钮或呼梯数字键盘提供的一致另外，必须在层门门框两侧距地面高度1500mm处设置一个可触觉、可视的轿厢和楼层标志上面的字符给出楼层数（出口层用凸起的五角星标志），下面的数字给出轿厢编号字符高度50mm高，用凸起浮雕标志（线宽6mm1，厚1mm0+0.5），与背景具有反差。轿内要求附录B特殊要求层站操作按钮要求按钮的活动部分必须可以用视觉和触觉通过面板进行识别层站按钮面板必须和周围环境具有反差对于可供轮椅使用的电梯，
