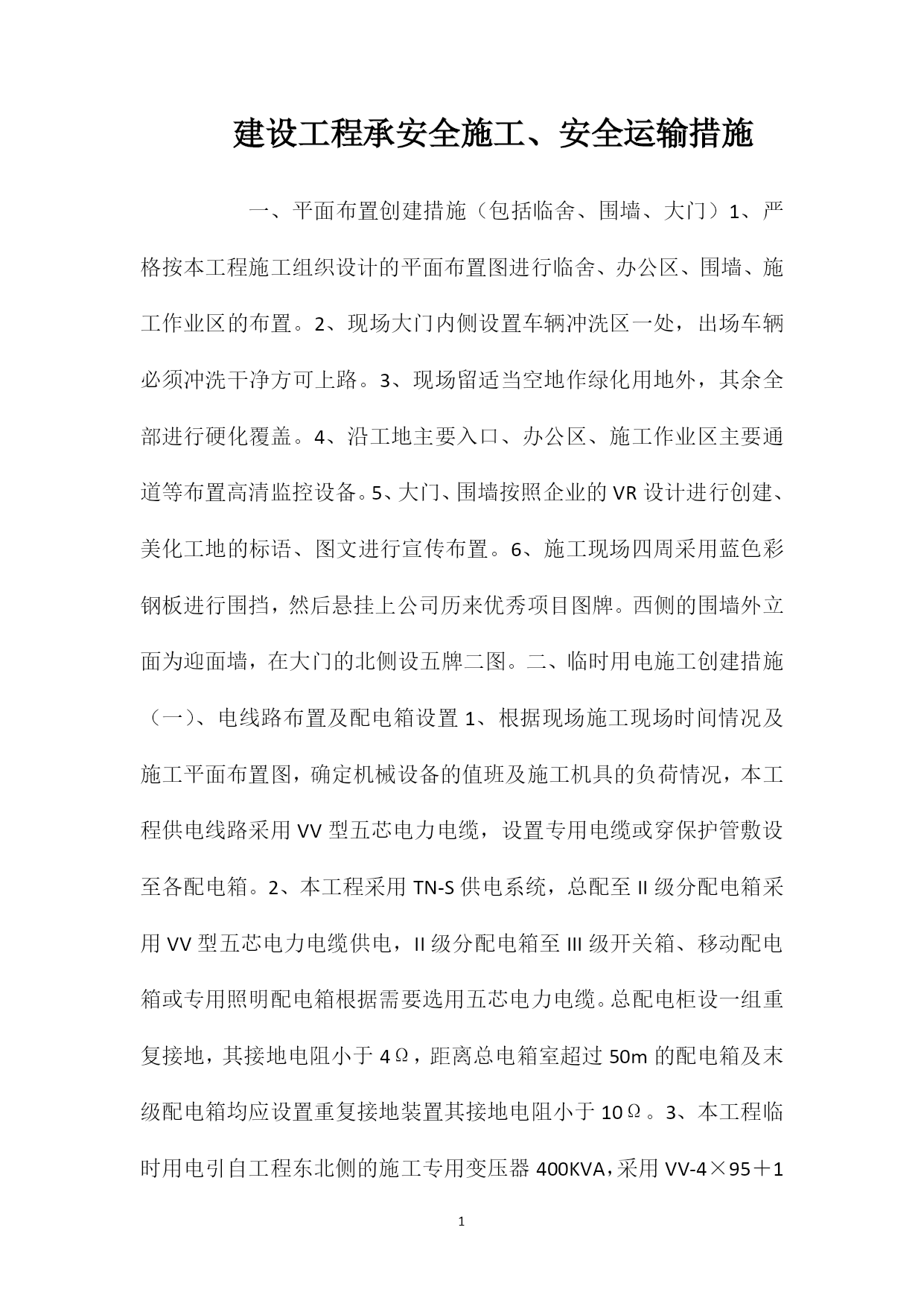

PAGEPAGE8建设工程承安全施工、安全运输措施一、平面布置创建措施（包括临舍、围墙、大门）1、严格按本工程施工组织设计的平面布置图进行临舍、办公区、围墙、施工作业区的布置。2、现场大门内侧设置车辆冲洗区一处，出场车辆必须冲洗干净方可上路。3、现场留适当空地作绿化用地外，其余全部进行硬化覆盖。4、沿工地主要入口、办公区、施工作业区主要通道等布置高清监控设备。5、大门、围墙按照企业的VR设计进行创建、美化工地的标语、图文进行宣传布置。6、施工现场四周采用蓝色彩钢板进行围挡，然后悬挂上公司历来优秀项目图牌。西侧的围墙外立面为迎面墙，在大门的北侧设五牌二图。二、临时用电施工创建措施（一）、电线路布置及配电箱设置1、根据现场施工现场时间情况及施工平面布置图，确定机械设备的值班及施工机具的负荷情况，本工程供电线路采用VV型五芯电力电缆，设置专用电缆或穿保护管敷设至各配电箱。2、本工程采用TN-S供电系统，总配至II级分配电箱采用VV型五芯电力电缆供电，II级分配电箱至III级开关箱、移动配电箱或专用照明配电箱根据需要选用五芯电力电缆。总配电柜设一组重复接地，其接地电阻小于4Ω，距离总电箱室超过50m的配电箱及末级配电箱均应设置重复接地装置其接地电阻小于10Ω。3、本工程临时用电引自工程东北侧的施工专用变压器400KVA，采用VV-4×95＋1×25电缆埋地进入施工区域配电房总配电柜（NO.1）为一级配电，总配电柜NO1分七个回路输出，分别为NO.1-1(钢筋加工区回路)，NO.1-2(人货电梯回路)，NO.1-3(保障楼塔吊回路)，NO.1-4(驻勤辅房塔吊回路)，NO.1-5(办公、生活区回路)，NO.1-6（保障楼楼层回路），NO.1-7(驻勤辅房升降机和楼层回路)。（二）、施工现场照明1、办公区（安装高度大于2.4m）、室外操作棚及安全通道（安装高度大于3m，并设防护罩）等场所采用的220V照明，室外照明采用防雨灯，照明电缆穿PVC管敷设。2、塔吊平台上设置两组镝灯操作层照明光源。3、所有照明灯具的金属外壳均应机械保护接零。有三孔插座必须按规范要求接线，保护接零必须到位，导线必须按规范要求进行分色。4、特别潮湿场所、导电良好的地面，作业的照明电源不得大于12V。5、在潮湿和易接触及带电体场所的照明电源不得大于24V（三）、配电箱制作的要求1、配电箱内供电回路不惜满足供电系统要求，必须按要求设置工作接零排、PE保护接零排。要求保护接零排使用-30×4铜排制作接固体定于箱体左右下侧。2、分配电箱及开关箱箱体均采用3C认证产品，箱体应按防雨要求设计，具有户外防雨功能，箱体及门均应与PE排连通，箱体门加专用锁。3、箱体内外必须按要求进行防腐处理，箱体外侧要求刷桔黄色油漆并按公司统一要求的标记方法进行统一喷字。4、箱内导线连接必须按规定进行分色；箱内导线暗配当导线穿过配电板时英使用护套，要求箱内开关位置设置合理、导线排列整齐美观。多股软线接头所有的螺丝必须加弹簧垫圈、平垫圈。5、配电箱应设置门锁，配电箱门应设置接地镀锌螺丝，配电箱进出线必须设在下侧，配电箱电缆进出线设防护圈，保护（或保护管配入箱内）电缆。6、移动配电箱必须设置支架高度（0.6-1.3m），支架与箱体应进行垫圈连接。7、配电箱内根据实际配置，在适当位置画出配电箱配线系统图及定期检查记录表。（四）、防雷保护措施本工程接地采用TN-S系统，在总箱与分配箱及固定机械设备处的均须重复接地，重复接地采用人工接地极（镀锌角钢L5×50、L=2500mm），末端埋深1.2m，总配重复接地不得小于电源工作零线的线径，接线牢固可靠，所有配电设备在正常情况下不得带电，金属外壳均应作保护接零，工作接零与保护接零线严格区分，保护接零应使用统一标志的黄/绿双色线，任何情况下不得将黄/绿线作相线和工作零线与保护零线在配电箱内通过端子板连接，其保护零线在其他地方不得接头；接地电阻小于4Ω，塔吊、电梯、脚手架应避雷接地，接地电阻小于4Ω，在基础完成后利用其自然接地体。施工机具（塔吊、人货电梯、钢管脚手架等）的防雷第三类工业建筑、构筑物的防雷规定设置防雷装置。塔吊、钢管外脚手架等的最高点用不小于25mm2的多股双色软线引下接地，避雷针可用直径为Ф10-Ф20mm，长2m以上的圆钢。其固定部位应与设备作有效的防腐、绝缘处理。避雷针保护范围的60°进行计算。钢管外脚手架的防雷接地，采用外架多点（每隔10m，转角处作一处接地），每二步架设一组接地与防雷接地体连接。每三个月对所有接地极的接地电阻测试一次，并做好每一测试点的测试记录。（五）、安全用电技术措施1、电缆采用穿套埋地敷设，埋深在0.7m以下，在穿越道路处钢管保护，两端伸出路基2m，配电箱引上处级电缆登高引上处均套钢管保护，直埋
