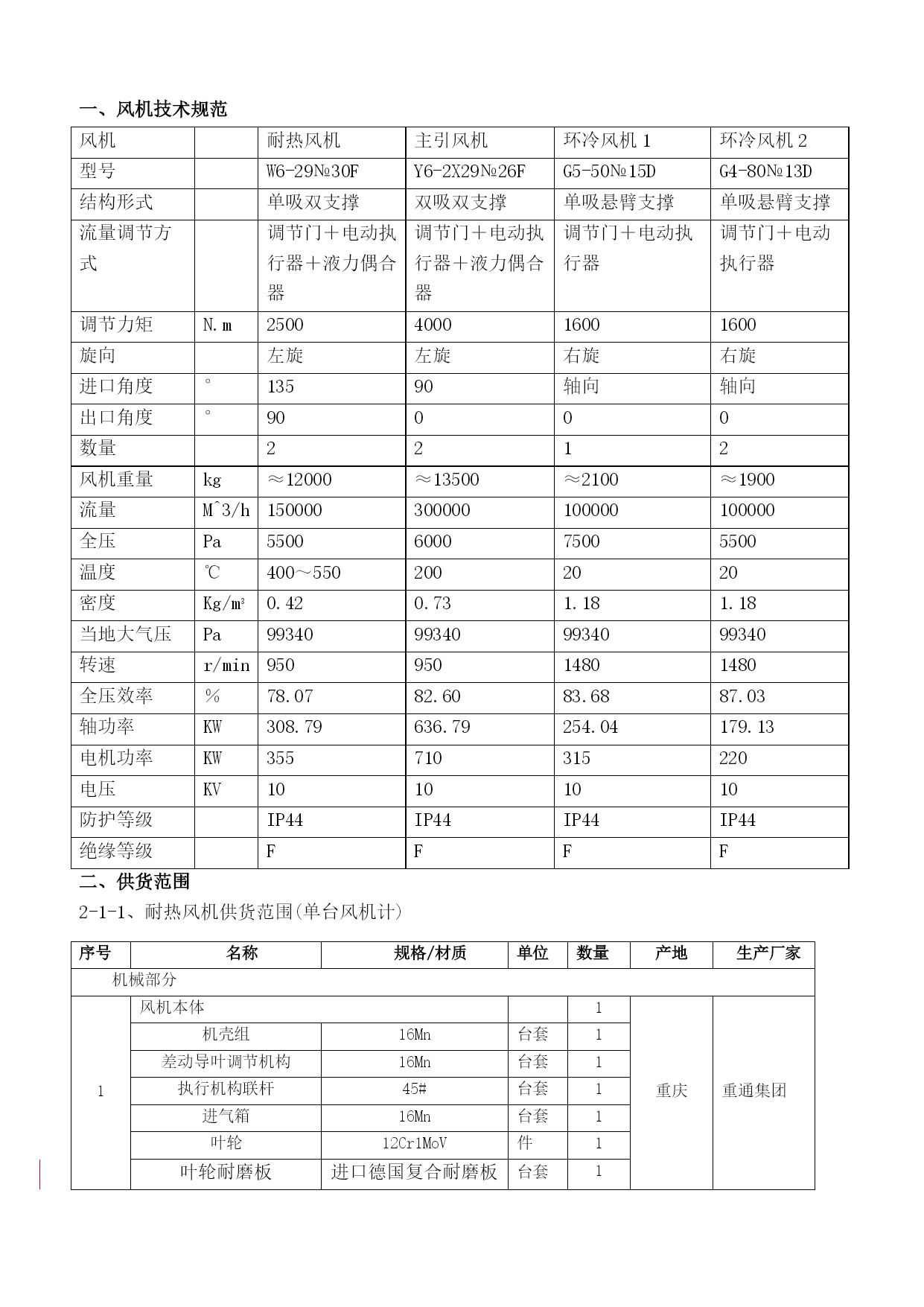

风机技术协议优质资料(可以直接使用，可编辑优质资料，欢迎下载）天津大无缝新矿业年产80万吨链篦机-回转窑氧化球团工程风机技术协议甲方：天津大无缝新矿业乙方：重庆通用工业（集团）有限责任公司签订时间：2007年月日一、风机技术规范风机耐热风机主引风机环冷风机1环冷风机2型号W6-29№30FY6-2X29№26FG5-50№15DG4-80№13D结构形式单吸双支撑双吸双支撑单吸悬臂支撑单吸悬臂支撑流量调节方式调节门＋电动执行器＋液力偶合器调节门＋电动执行器＋液力偶合器调节门＋电动执行器调节门＋电动执行器调节力矩N.m2500400016001600旋向左旋左旋右旋右旋进口角度°13590轴向轴向出口角度°90000数量2212风机重量kg≈12000≈13500≈2100≈1900流量M^3/h150000300000100000100000全压Pa5500600075005500温度℃400～5502002020密度Kg/m30.420.731.181.18当地大气压Pa99340993409934099340转速r/min95095014801480全压效率％78.0782.6083.6887.03轴功率KW308.79636.79254.04179.13电机功率KW355710315220电压KV10101010防护等级IP44IP44IP44IP44绝缘等级FFFF二、供货范围2-1-1、耐热风机供货范围(单台风机计)序号名称规格/材质单位数量产地生产厂家机械部分1风机本体1重庆重通集团机壳组16Mn台套1差动导叶调节机构16Mn台套1执行机构联杆45#台套1进气箱16Mn台套1叶轮12Cr1MoV件1叶轮耐磨板进口德国复合耐磨板台套1散热轮台套1主轴42CrMo件1四川德阳二重轴承箱(含滚动轴承)HT250台套1重庆重通集团轴承箱底座Q235-A台套1轴端密封组台套1联轴器护罩Q235-A台套1膜片联轴器JN260台套1沈阳沈阳电器仪表检测及外配套部分2测温元件现场显示和远传台套1重庆川仪测振装置测振传感器只4外购双通道监测仪表只23电动执行器ZHB2500套1重庆川仪4电动机6P/355KW/10KV/IP44/F台1用户自备电机底座件15现场仪表操作箱台1重庆重通集团6液力偶合器及油冷却器YOTC-710B（含测速装置、操作器）台1上海交大/大液7慢转装置XWED74-595-0.75台1重通集团8进出口金属膨胀节带配对法兰及连接螺栓台套1外购9稀油站XYZ-6G-T2台1外购其他部分10连接螺栓、地脚螺栓台套1重庆重通集团服务部分11设计免费2-1-2、随机备品备件（单台风机计）序号名称规格/材质单位数量生产厂家备注1无2-1-3、3年备品备件清单（单台风机计）序号名称规格/材质单位数量生产厂家备注1主轴承套2SKF用户另购2-1-4、专用工具清单（单台风机计）序号名称规格/材质单位数量生产厂家备注1无2-2-1、主引风机供货范围（单台风机计）序号名称规格/材质单位数量产地生产厂家机械部分1风机本体1重庆重通集团机壳组16Mn台套1差动导叶调节机构16Mn台套1执行机构联杆45#台套1进气箱16Mn台套1叶轮16Mn+耐磨堆焊件1主轴45#件1四川德阳二重轴承箱(含滚动轴承)HT250台套1重庆重通集团轴承箱底座Q235-A台套1轴端密封组台套1联轴器护罩Q235-A台套1联轴器台套1重庆重通集团电器仪表检测及外配套部分2测温元件现场显示和远传台套1测振装置测振传感器只4双通道监测仪表只23电动执行器ZHB4000套1重庆川仪4电动机6P/710KW/10KV/IP44/F台1用户自备电机底座件15现场仪表操作箱台1重庆重通集团6液力偶合器及油冷却器YOTC-800B（含测速装置、操作器）台1上海交大/大液7进出口软连接带配对法兰及连接螺栓台套1外购其他部分8连接螺栓、地脚螺栓台套1重庆重通集团服务部分9设计免费2-2-2、随机备品备件（单台风机计）序号名称规格/材质单位数量生产厂家备注1联轴器弹性圈套1免费赠送2-2-3、3年备品备件清单（单台风机计）序号名称规格/材质单位数量生产厂家备注1主轴承套2哈、瓦、洛用户另购2-2-4、专用工具清单（单台风机计）序号名称规格/材质单位数量生产厂家备注1无2-3-1、环冷风机1供货范围（单台风机计）序号名称规格/材质单位数量产地生产厂家机械部分1风机本体1重庆重通集团机壳组16Mn台套1调节门16Mn台套1执行机构联杆45#台套1叶轮16Mn件1主轴45#件1四川德阳二重轴承箱(含滚动轴承)HT250台套1重庆重通集团轴端密封组台套1联轴器护罩Q235-A台套1联轴器台套1重庆重通集团电器仪表检
