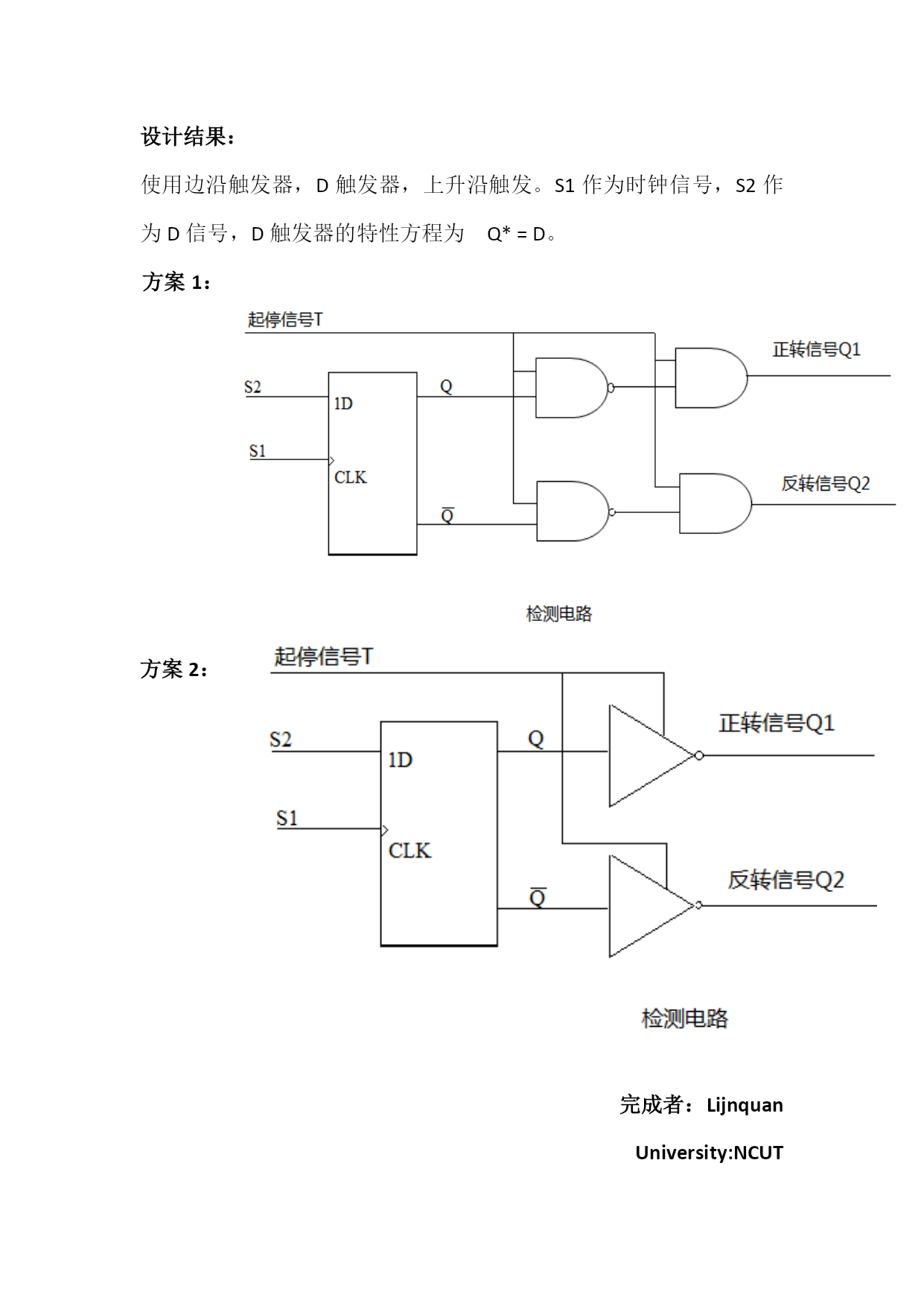

2012年第四届全国电子专业人才设计与技能大赛嵌入式设计与开发模拟试题硬件电路设计部分假定输入测速信号由1路变成2路（S1和S2），当正向行驶时，S2信号相位滞后S1信号相位约90度；反之当反向行驶时，S2信号相位超前S1信号相位约90度，示意图如图3和图4所示：用触发器和数字门电路设计正转、反转检测电路，检测电路输入信号、输出信号及其关系如图5所示。其中当起停信号T为1时，正、反转信号才有输出，如下表所示。设计结果：使用边沿触发器，D触发器，上升沿触发。S1作为时钟信号，S2作为D信号，D触发器的特性方程为Q*=D。方案1：方案2：完成者：LijnquanUniversity:NCUT
