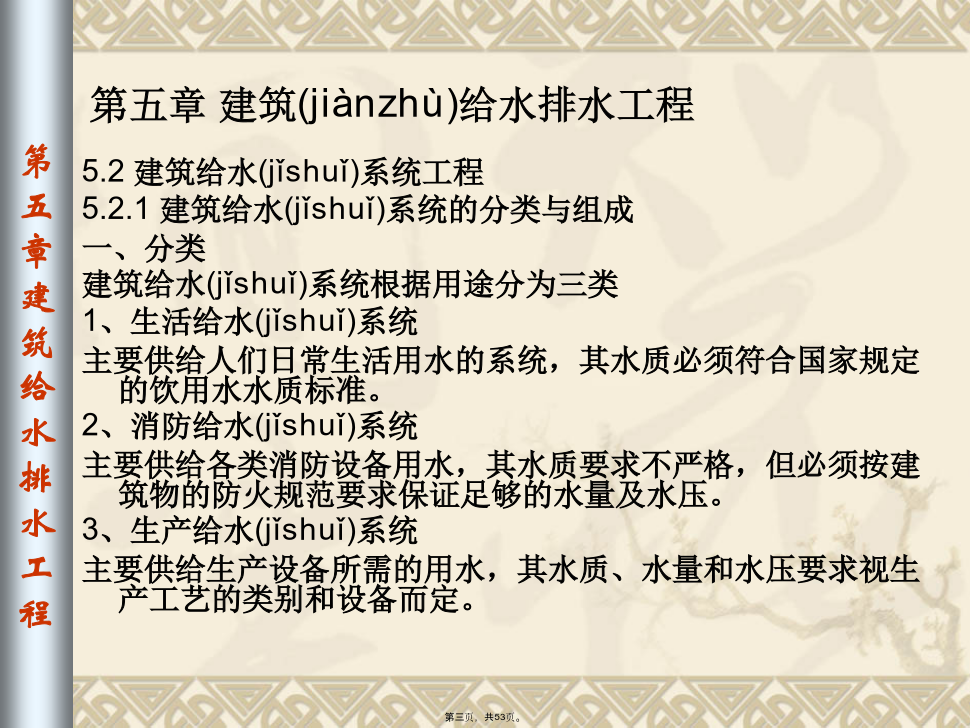

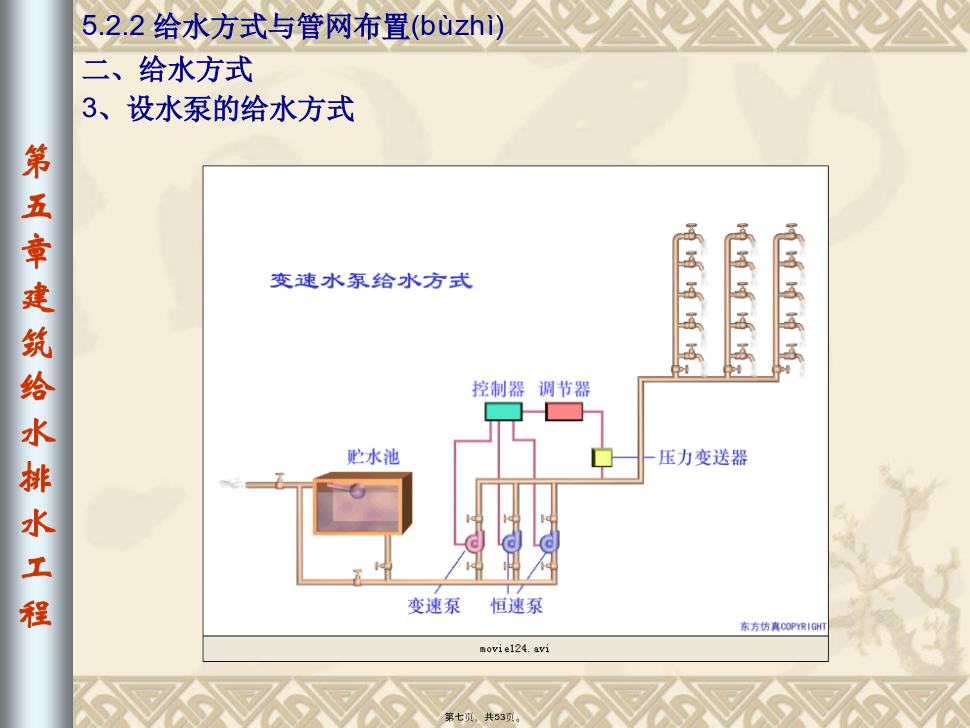

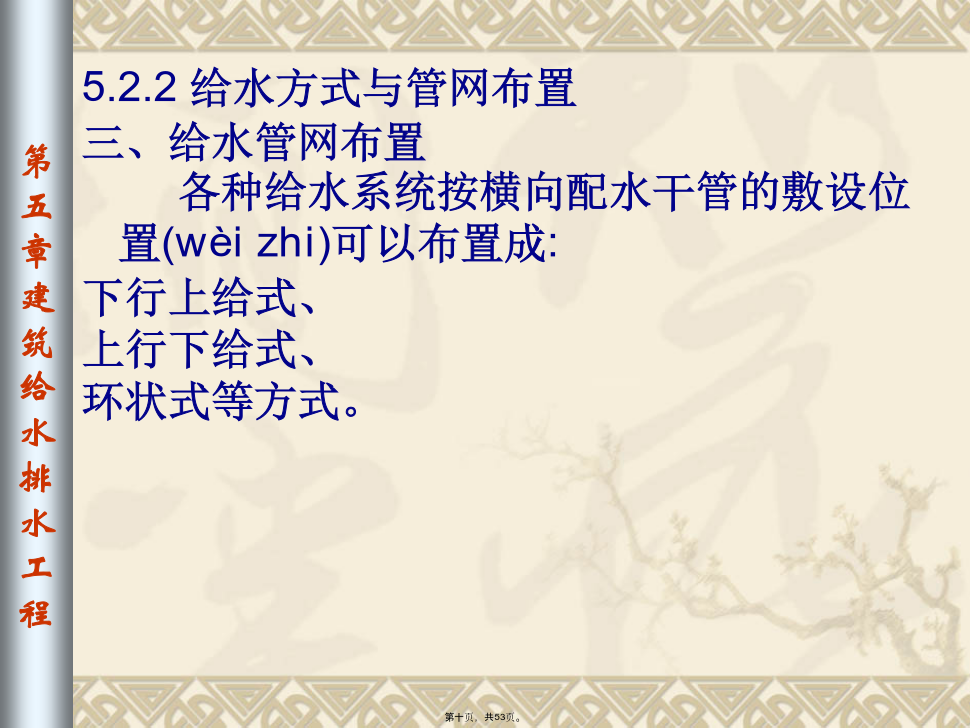

第五章建筑(jiànzhù)给水排水工程第五章建筑(jiànzhù)给水排水工程5.2.1建筑给水系统的分类与组成二、组成建筑给水系统一般由引入管、水表节点、干管、立管、支管、用水设备、管道附件如水表、阀门等组成，有时还设有增压和储水设备。5.2.2给水方式与管网布置一、给水方式设置的基本原则1、应保证供水安全可靠、管理维修方便；2、在满足用户用水要求的前提下，应力求给水系统简单、造价最省，如应尽可能将水质、水压接近的用水类别共用一个(yīɡè)系统等。3、应充分利用城市管网直接供水。二、给水方式1、直接给水方式5.2.2给水方式与管网布置二、给水方式2、单设水箱的给水方式5.2.2给水方式与管网布置二、给水方式3、设水泵的给水方式5.2.2给水方式与管网布置二、给水方式4、设水池、水泵和水箱的给水方式5.2.2给水方式与管网布置二、给水方式5、设气压给水装置的给水方式5.2.2给水方式与管网布置三、给水管网布置各种给水系统按横向配水干管的敷设位置可以布置成:下行上给式、上行下给式、环状式等方式。5.2.3建筑给水系统的水质保证保证建筑给水系统中水质安全的措施1、城市给水系统的供水水质必须满足卫生标准要求。2、建筑给水系统中管网的布置与贮水设备应避免污染。3、加强管理，保证水质。4、注意材料选择，以免污染水质。5.2.4建筑内部热水供给系统目前，大多数旅馆都设有建筑内部热水供给系统。一般是在建筑内设专用锅炉房或热交换间，由加热设备将水加热后通过管道系统输送到建筑内各热水用水点。组成：一是热媒系统（第一循环系统）；二是供水系统（第二循环系统）。热媒系统由热源、水加热器、凝结水箱、凝结水泵和热媒管网组成。热水供水系统由热水供水管网和回水管网组成。5.3建筑排水系统工程5.3.1建筑排水系统的分类与组成二、组成卫生器具和生产(shēngchǎn)设备的受水器、排水管道系统、通气管、清通装置、污水提升和局部处理设施等。5.3.1建筑(jiànzhù)排水系统的分类与组成单立管排水系统5.3.2建筑(jiànzhù)排水管道的布置与敷设5.3.2建筑排水管道的布置与敷设5.3.3建筑(jiànzhù)雨水排水系统5.3.3建筑(jiànzhù)雨水排水系统5.3.3建筑(jiànzhù)雨水排水系统5.3.3建筑(jiànzhù)雨水排水系统5.4建筑(jiànzhù)消防系统工程5.4建筑(jiànzhù)消防系统工程二、自动喷水灭火系统二、自动喷水灭火系统（三）常用自喷系统介绍（三）常用自喷系统介绍（三）常用(chánɡyònɡ)自喷系统介绍（三）常用自喷系统介绍（三）常用(chánɡyònɡ)自喷系统介绍（三）常用自喷系统介绍5.5居住小区给水排水系统工程居住小区给水系统工程居住小区给水系统工程2、居住小区直饮水给水系统（1）超滤直饮水系统2、居住小区直饮水给水系统（2）反渗透直饮水系统原水泵为机械过滤器（石英砂过滤器）、活性炭过滤器、提供必需的水压与水量。机械过滤器（石英砂过滤器）主要是去除原水中悬浮物，以降低原水的浊度。活性炭过滤器去除水中的污染物、杂质等。反渗透膜截留水中的分子、离子、细菌、病毒等，达到纯化(chúnhuà)水的目的。紫外线照射是物理方法，经过紫外线消毒的水，其化学性质不变，不会产生臭味和有害健康的产物。此外，由于消除了悬浮物和有机物对杀菌效果的干扰，用于清水的紫外线杀毒效果最好。反渗透系统生产的出水水质较纯，但去除有害物质的同时，也去除了某些对人体有益的微量元素。3、居住小区中水系统3、居住小区中水系统3、居住小区中水系统3、居住小区中水系统4、居住小区水景(shuǐjǐnɡ)工程4、居住小区水景(shuǐjǐnɡ)工程居住小区排水系统工程5.6高层建筑给水排水系统的特点1、高层建筑(ɡāocénɡjiànzhù)给水系统的特点无高压泵和高压管线，能耗少，供水不安全，管理不便，水箱容积大，占地大。建筑高度超过100米的建筑，宜采用垂直串联供水方式。占地少，屋顶水箱大，对结构和抗震要求高，电耗大，不安全各区自成系统，安全可靠，集中设置，易于管理。建筑高度不
