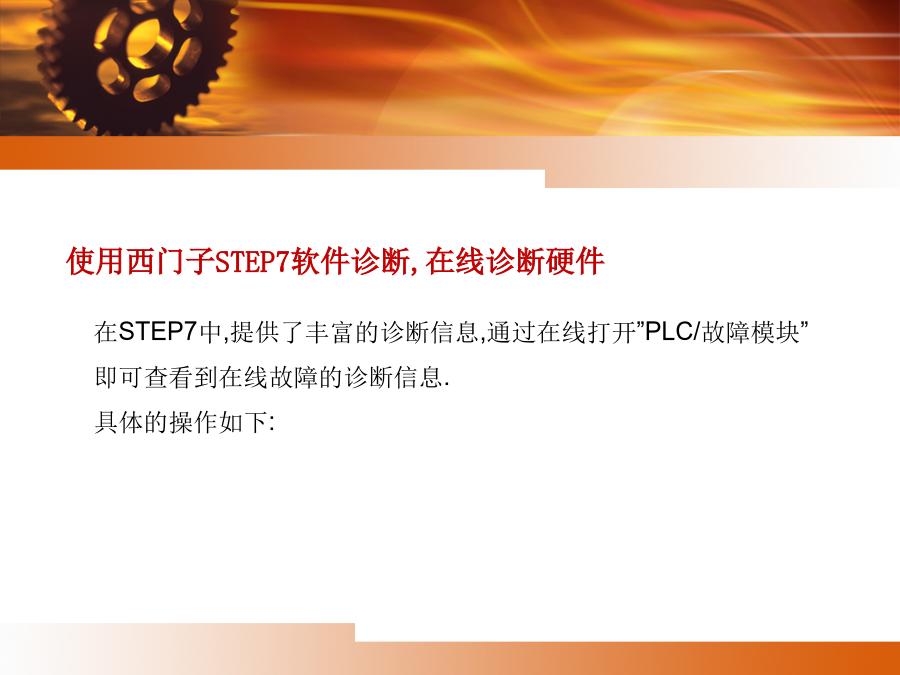

为什么要进行网络诊断网络诊断的方法使用西门子BT200485总线测试仪优缺点分析：BT200主要是针对RS485物理层的检测，手持式的检测工具使用灵活、方便，但功能有限，主要在系统安装调试过程中使用。使用西门子STEP7软件诊断,在线诊断硬件1使用西门子STEP7打开硬件配置界面2下载到项目PLC中2运行PLC并防真一些故障2在线打开PLC/故障模块可以看到相关的诊断信息2点击模块信息可以查看更多的信息2优缺点分析通过编程诊断Profibus故障,调取中断块信息如果一个模块具有诊断能力，并且已为它启用了诊断中断，那么当它检测出其诊断状态发生变化时，它将发送一个诊断中断请求到CPU。存在一个问题或一个组件要求维护或两者皆有(事件输入状态)。不存在问题且没有其它组件需要维护(事件退出状态)。则操作系统调用OB82。在OB82中,调用SFC20将OB82中的信息读到DB块DB1.DBB0开始的12个字节中.(300中调用SFC13)同样在OB86中,调用SFC20将OB86中的信息读到DB块DB1.DBB30开始的12个字节中.(300中调用SFC13)在仿真OB82中设置故障在仿真OB82中设置故障,在DB1中可以看到获取的诊断信息在OB82的帮助可以查看诊断的具体信息下表列出了获取代码的具体含义39421A52只要在分布式I/O(PROFIBUSDP或PROFINETIO)中检测到中央扩展机架(不带S7-300)、DP主站系统或站故障(进入事件与离开事件时)，CPU的操作系统调用OB86。如果OB86尚未编程，当检测到此种类型的错误时，CPU将转为STOP模式。可使用SFC39至42禁用或延迟，并重新启用OB86。在仿真OB86中设置故障此次故障为在OB86的帮助可以查看诊断的具体信息下表列出了获取代码的具体含义39C41A56优缺点分析：通过调用FB125\FC125诊断Profibus故障在项目中调用FB125DB125为背景数据块在OB1中调用FB125，同样在OB82、OB86中都同样调用无故障时DB125中采集到的信息，在数据框的右边有数据的详细说明正常状态下采集到的信息设置20号站点故障20号故障时采集到的信息优缺点分析：
