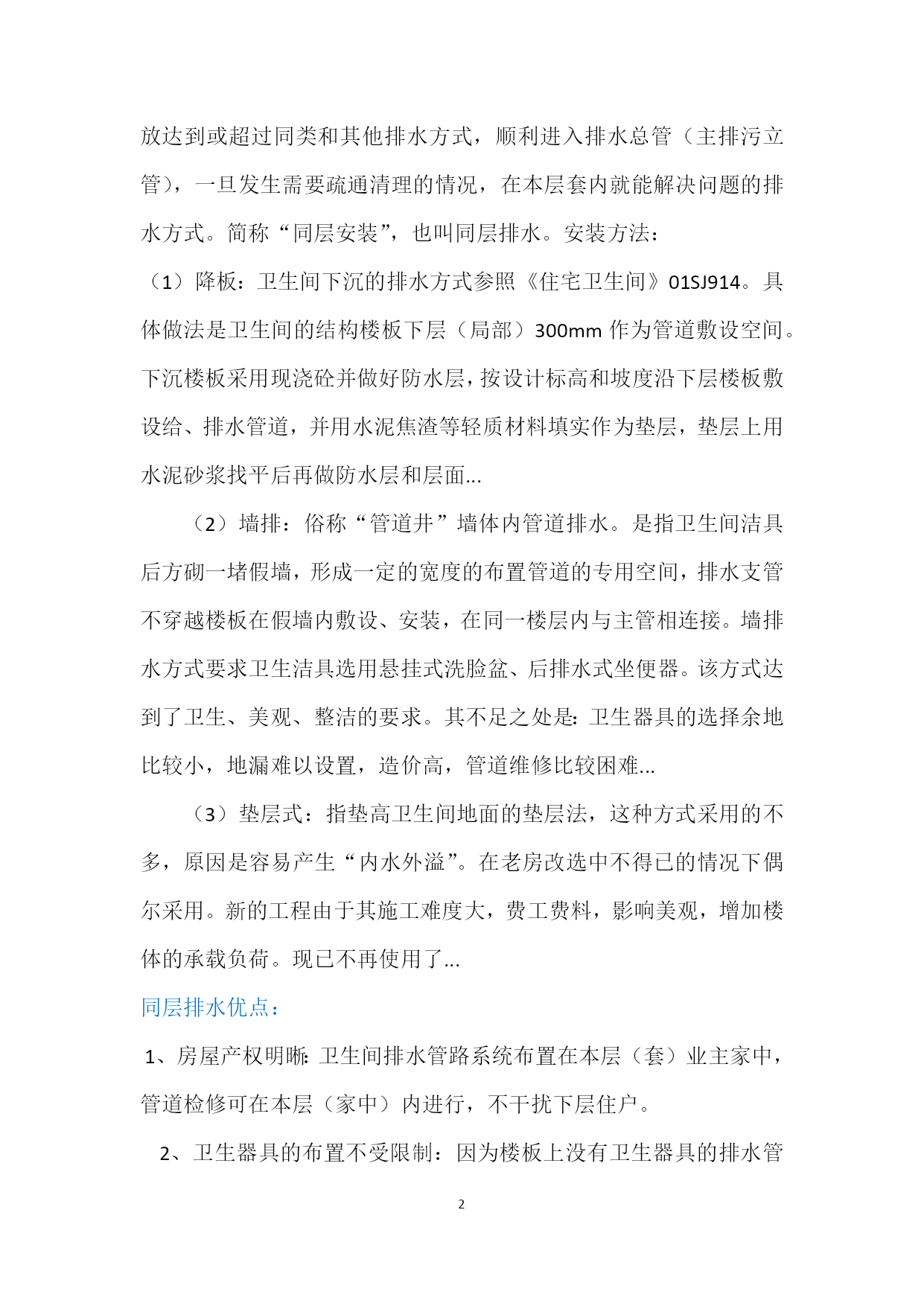

PAGE\*MERGEFORMAT28同层排水系统安装技术同层排水安装方式旨在同层排水的基础上，根据不同的卫生间布局，合理的敷设管道，达到有效的排水排污标准的安装方式。从墙体结构安装方式上分为三种不同的方式【降板安装方式】卫生间下沉的排水方式参照《住宅卫生间》01SJ914。具体做法是卫生间的结构楼板下层（局部）300mm作为管道敷设_blank空间。下沉楼板采用现浇砼并做好防水层，按设计标高和坡度沿下层楼板敷设给、排水管道，并用水泥fs24ul焦渣_blank等轻质材料填实作为垫层，垫层上用水泥砂浆找平后再做防水层和层面。采用这种方式时，应该使用一种叫“多功能专利地漏”的管配件。现有的降板通常是指卫生间的一次防水层面，低于客厅毛坯层面。用数据来区分有：350mm，450mm不等。TTC同层降板为：200mm，同比降板为350mm，450mm等方式净空高度可提高200mm~300mm，少回填200mm~300mm。回填量小、密实度有保证，省工省料，土建综合成本小，堵漏维修方便，卫生间无须吊顶，增加了整体净空高度，更重要的是减少了楼体的承载负荷。同层排水是指卫生间内卫生器具排水管（排污横管和水支管）均不穿越楼板进入他户。在同楼层内平面施工敷设使得污水及废弃物的排放达到或超过同类和其他排水方式，顺利进入排水总管（主排污立管），一旦发生需要疏通清理的情况，在本层套内就能解决问题的排水方式。简称“同层安装”，也叫同层排水。安装方法：（1）降板：卫生间下沉的排水方式参照《住宅卫生间》01SJ914。具体做法是卫生间的结构楼板下层（局部）300mm作为管道敷设空间。下沉楼板采用现浇砼并做好防水层，按设计标高和坡度沿下层楼板敷设给、排水管道，并用水泥焦渣等轻质材料填实作为垫层，垫层上用水泥砂浆找平后再做防水层和层面...（2）墙排：俗称“管道井”墙体内管道排水。是指卫生间洁具后方砌一堵假墙，形成一定的宽度的布置管道的专用空间，排水支管不穿越楼板在假墙内敷设、安装，在同一楼层内与主管相连接。墙排水方式要求卫生洁具选用悬挂式洗脸盆、后排水式坐便器。该方式达到了卫生、美观、整洁的要求。其不足之处是：卫生器具的选择余地比较小，地漏难以设置，造价高，管道维修比较困难...（3）垫层式：指垫高卫生间地面的垫层法，这种方式采用的不多，原因是容易产生“内水外溢”。在老房改选中不得已的情况下偶尔采用。新的工程由于其施工难度大，费工费料，影响美观，增加楼体的承载负荷。现已不再使用了...同层排水优点：1、房屋产权明晰：卫生间排水管路系统布置在本层（套）业主家中，管道检修可在本层（家中）内进行，不干扰下层住户。2、卫生器具的布置不受限制：因为楼板上没有卫生器具的排水管道预留孔，用户可自由布置卫生器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局...3、排水噪音小：排水管布置在楼板上，被回填垫层覆盖后有较好的隔音效果，从而排水噪音大大减小。4、渗漏水机率小：卫生间楼板不被卫生器具管道穿越，减小了渗漏水的机率，也能有效地防止疾病的传播。5、不需要旧式P弯或S弯：由“座便接入器”“多功能地漏”和“多功能顺水三通”接入，取代了传统下排水方式中各个卫生器具设置的P弯或S弯。现在由旧式P弯和S弯产生...最根本的区别是：同层排水不需要旧式P弯与旧式S弯水封存水弯，而传统的下排水方式是每个卫生器具必须附加一个P弯或S弯存水水封。旧式P弯与旧S存水弯是最容易发生堵塞的地方，这是传统下排水方式的最大弊端。用习惯思维来看待同层排水，这是人们对同层排水不理解的地方。第二个区别是同层排水横管在本层套内敷设，而传统的下排水横管包括它的P弯与S弯是穿过楼板在下层敷设，占用了下层套内空间。随之而来的第三个区别是一旦发生堵塞，同层排水方式在本层套内就能达到清理疏通的目的.墙体隐蔽式同层排水系统生活污、废水重力流排放；卫生洁具布置在同一侧墙面或相邻墙面上；墙体内设置隐蔽式支架；卫生洁具固定在隐蔽式支架上；坐便器冲洗水箱采用隐蔽式冲洗水箱；坐便器采用悬挂式(或称挂壁式)；排水管采用高密度聚乙烯(HDPE)管，热熔和电熔连接；排水立管采用苏维脱单立管排水系统...排水集水器同层排水系统生活污、废水重力流排放；排水集水器，卫生器具排水管的横管部分和集水器排水管均在楼板架空层内敷设，排水立管敷设在管道井内，一般采用螺旋PVC-U塑料管；排水集水器材质为透明PVC-U，多段组合而成，但最多为7段；排水集水器的每段可连接一个卫生器具排水管，不得在一段内连接...国内常用同层排水系统生活污、废水重力流排放；一般采用常规管件，管件不需特制；管材可为PVC-U、柔性排水铸铁管等；设计方法，管道布置，管材选用等均可按常规做法；楼板处理有两种方法，即地面局部提高
