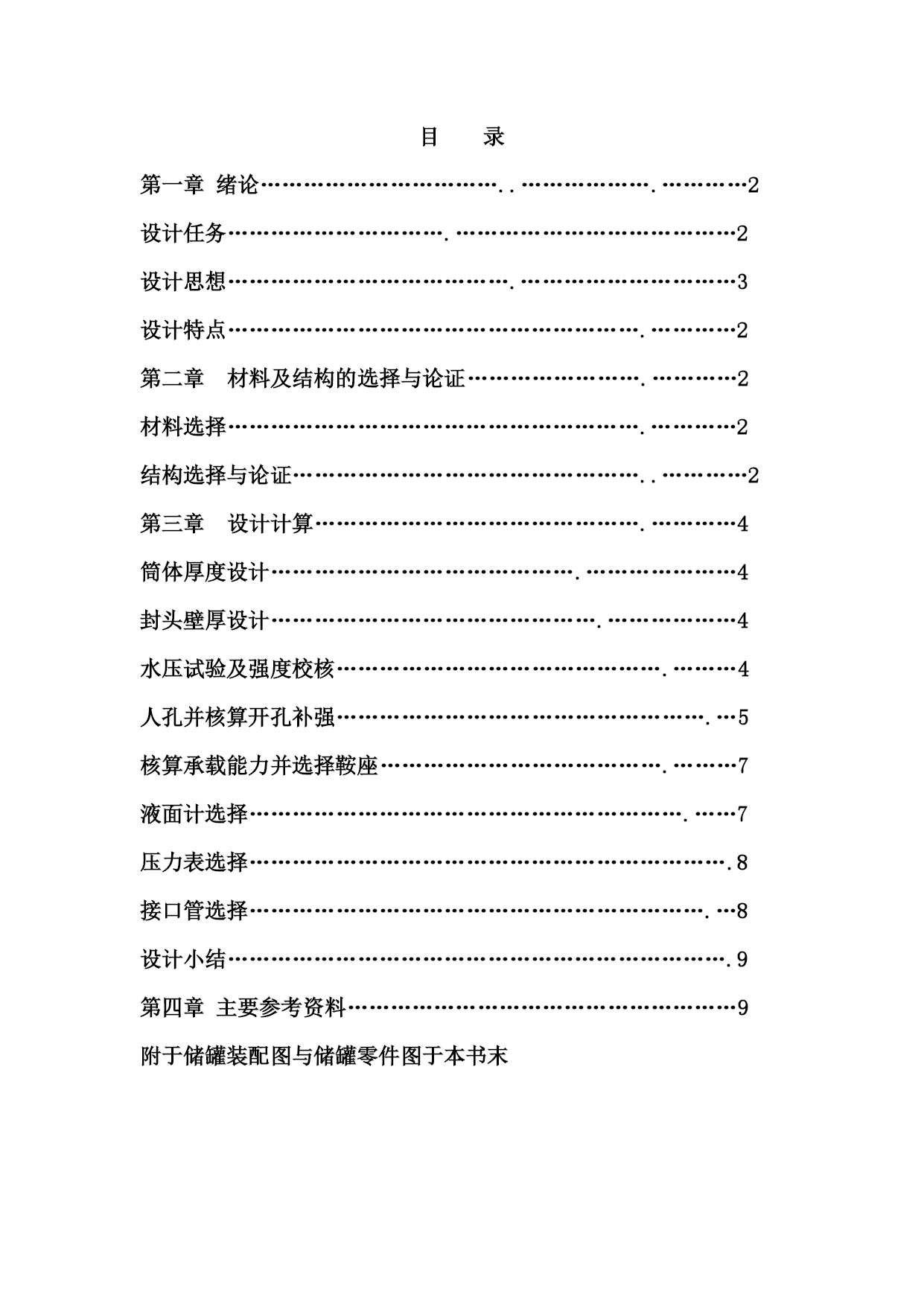

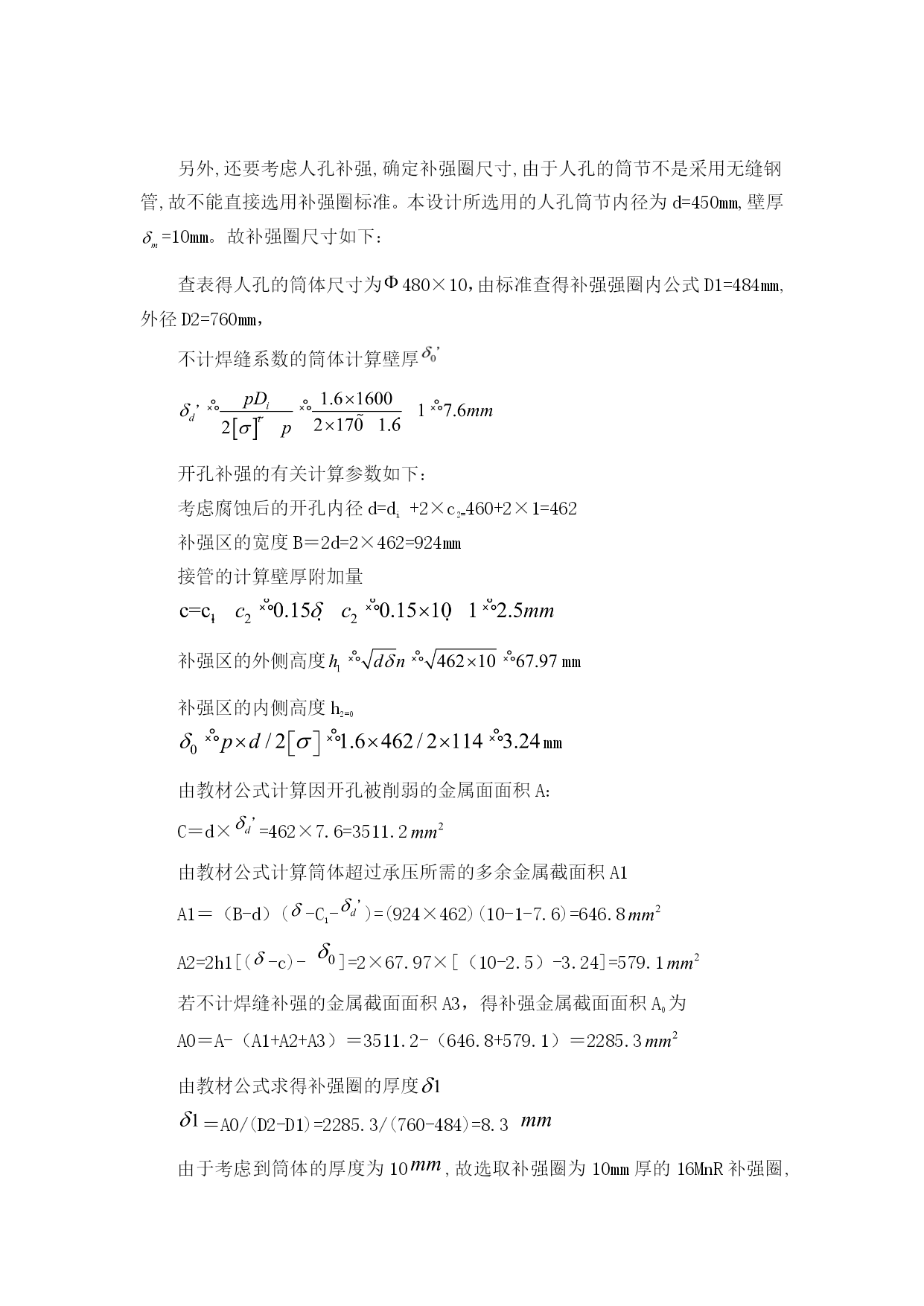

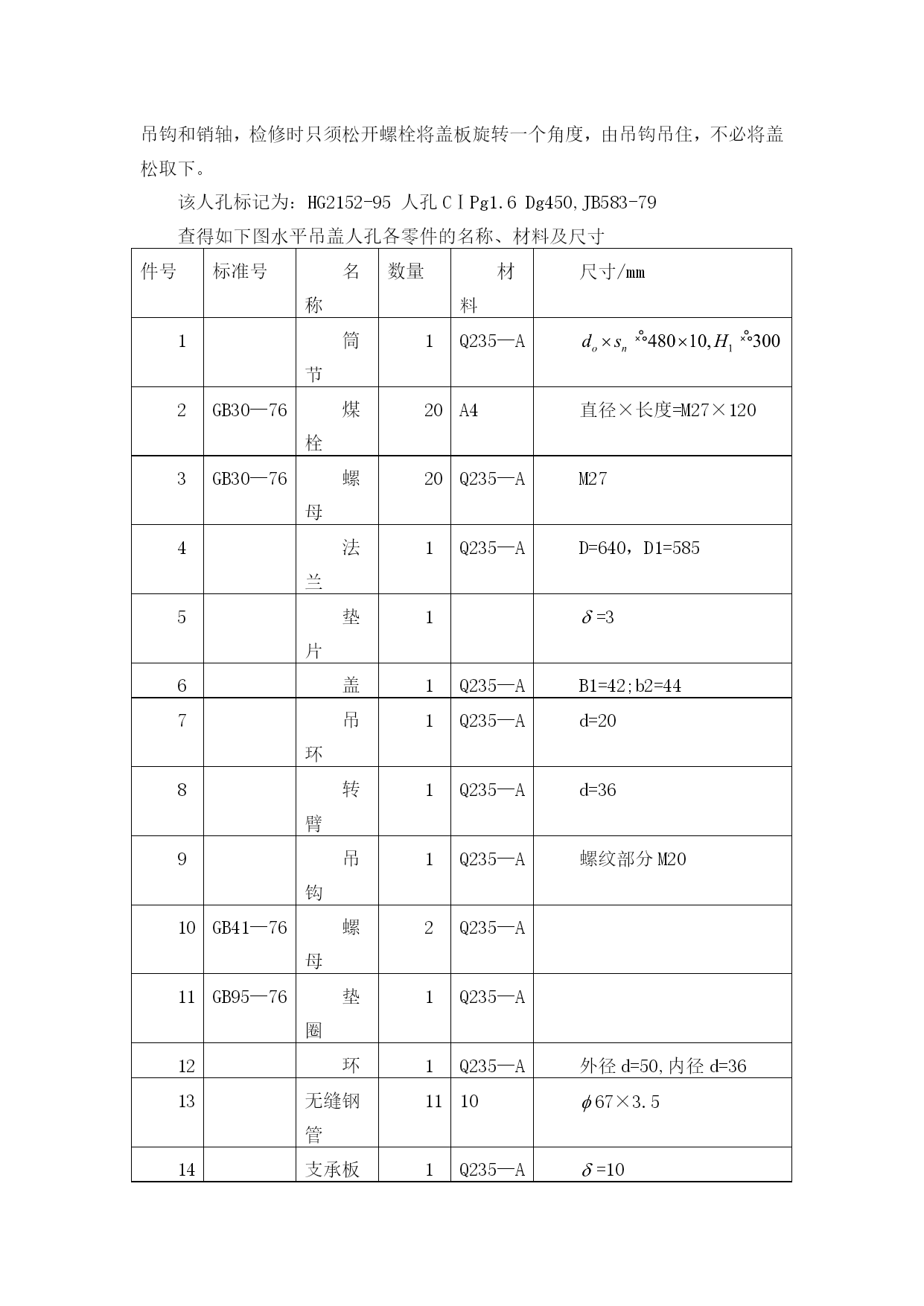

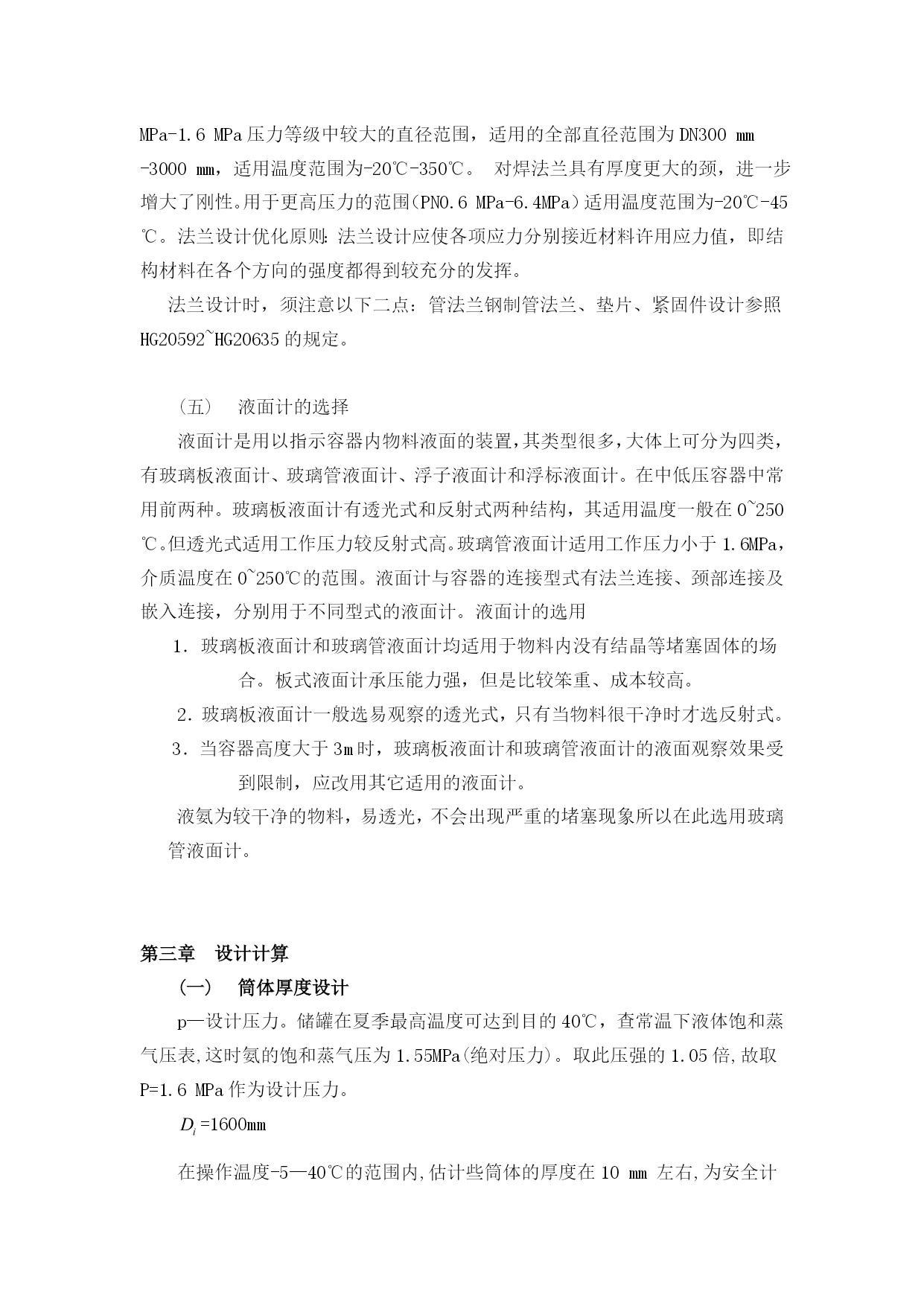

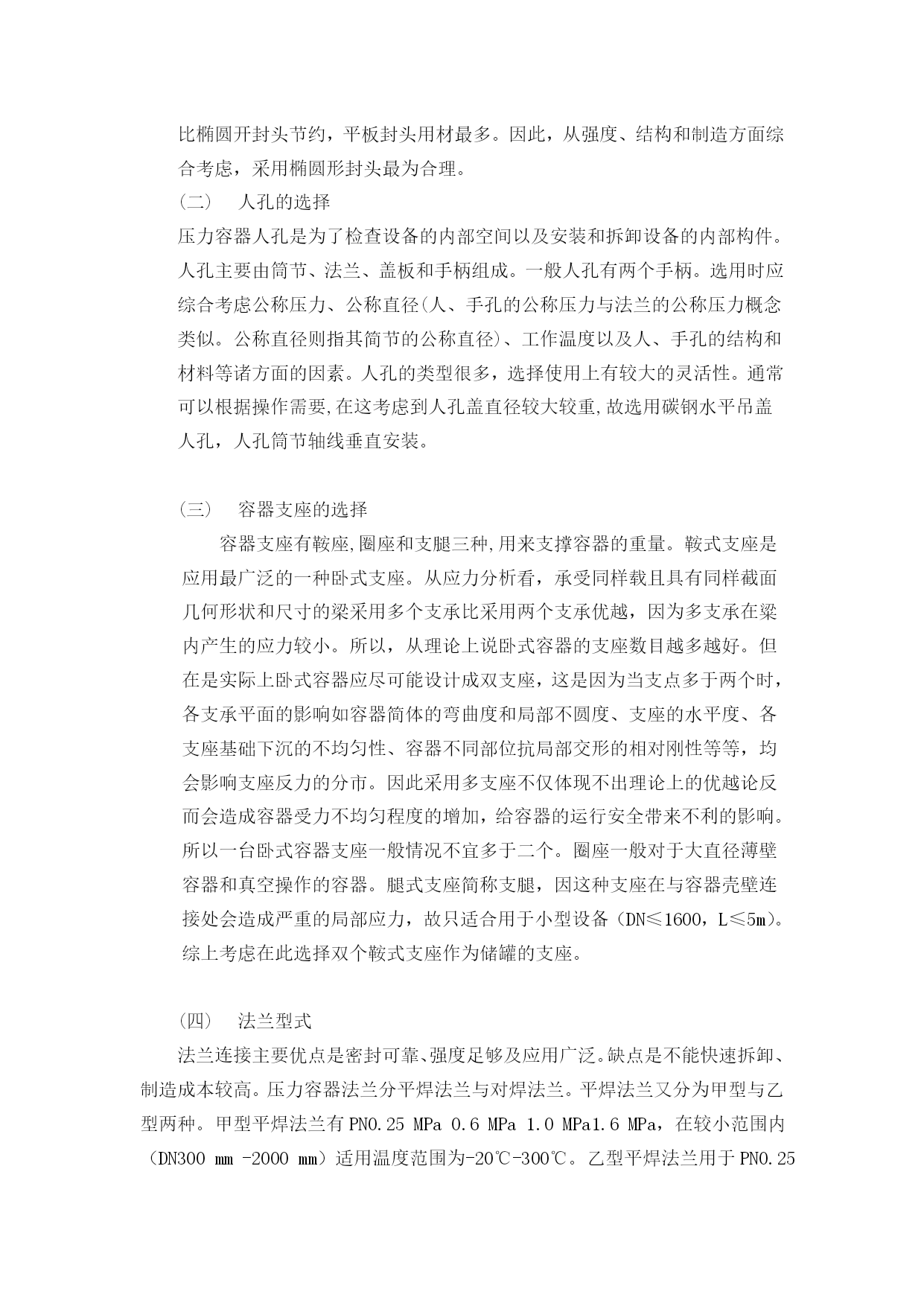

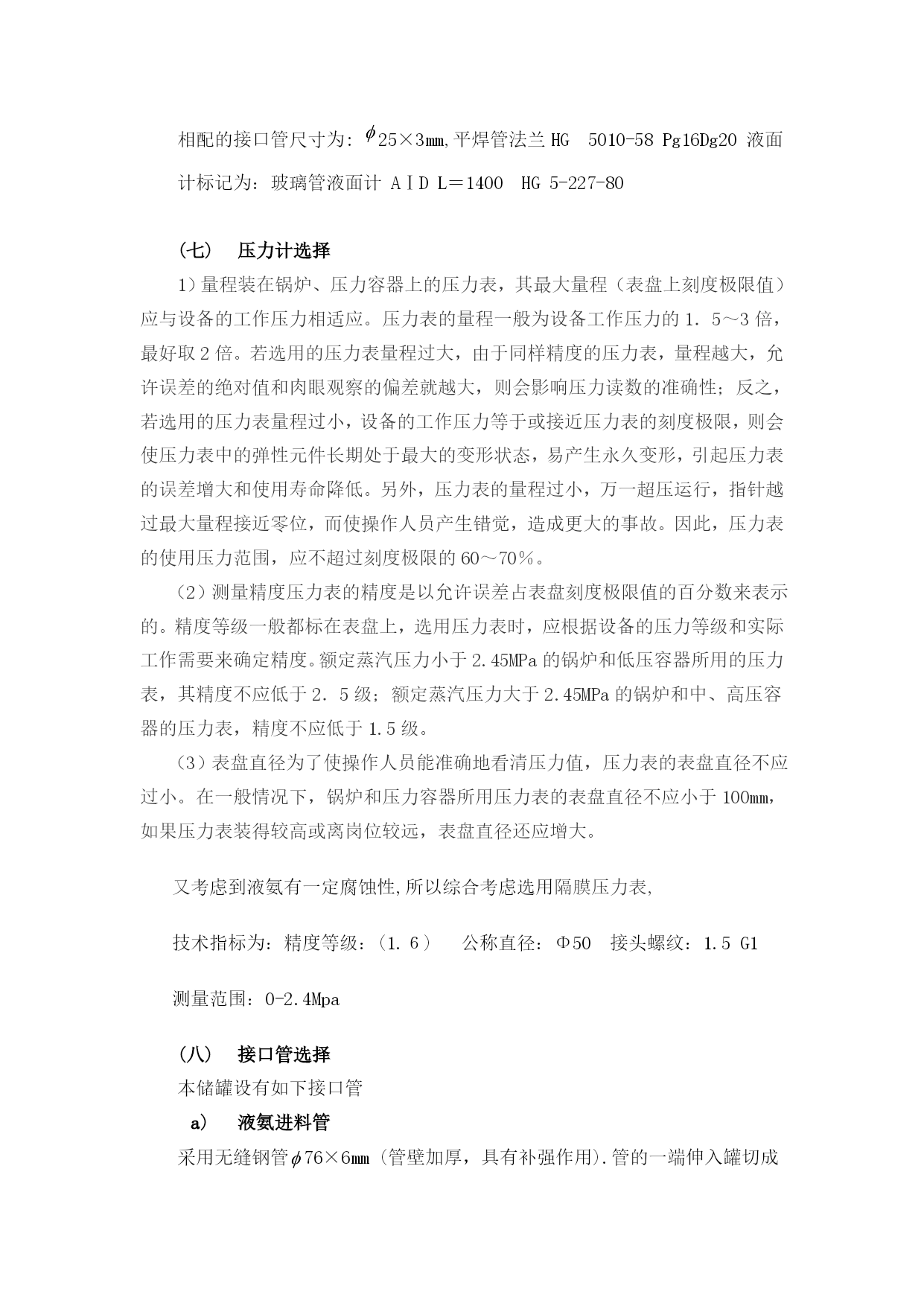

液氨储储罐设计[文档在线提供]（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）目录第一章绪论……………………………..……………….…………2设计任务………………………….…………………………………2设计思想………………………………….…………………………3设计特点………………………………………………….…………2第二章材料及结构的选择与论证…………………….…………2材料选择………………………………………………….…………2结构选择与论证…………………………………………..…………2第三章设计计算……………………………………….…………4筒体厚度设计…………………………………….…………………4封头壁厚设计……………………………………….………………4水压试验及强度校核……………………………………….………4人孔并核算开孔补强…………………………………………….…5核算承载能力并选择鞍座………………………………….………7液面计选择…………………………………………………….……7压力表选择………………………………………………………….8接口管选择……………………………………………………….…8设计小结…………………………………………………………….9第四章主要参考资料………………………………………………9附于储罐装配图与储罐零件图于本书末第一章绪论1.设计任务综合运用所学的机械基础课程知识设计一个常温下储存液氨的储罐2．设计思想综合运用所学的机械基础课程知识，本着认真负责的态度，对储罐进行设计。在设计过程中综合考虑了经济性，实用性，安全可靠性。各项设计参数都正确参考了行业使用标准或国家标准，这样让设计有章可循，并考虑到结构方面的要求，合理地进行设计。3．设计特点容器的设计一般由筒体、封头、法兰、支座、接口管及人孔等组成。常、低压化工设备通用零部件大都有标准，设计时可直接选用。本设计书主要介绍了液罐的的筒体、封头的设计计算，低压通用零部件的选用。各项设计参数都正确参考了行业使用标准或国家标准，这样让设计有章可循，并考虑到结构方面的要求，合理地进行设计。第二章材料及结构的选择与论证(1)材料选择纯液氨腐蚀性小,贮罐可选用一般钢材,但由于压力较大,可以考虑20R、16MnR.这两种钢种。如果纯粹从技术角度看，建议选用20R类的低碳钢板，16MnR钢板的价格虽比20R贵，但在制造费用方面，同等重量设备的计价，16MnR钢板为比较经济。所以在此选择16MnR钢板作为制造筒体和封头材料。（2）结构选择与论证封头的选择从受力与制造方面分析来看，球形封头是最理想的结构形式。但缺点是深度大，冲压较为困难；椭圆封头浓度比半球形封头小得多，易于冲压成型，是目前中低压容器中应用较多的封头之一。平板封头因直径各厚度都较大，加工与焊接方面都要遇到不少困难。从钢材耗用量来年：球形封头用材最少，比椭圆开封头节约，平板封头用材最多。因此，从强度、结构和制造方面综合考虑，采用椭圆形封头最为合理。人孔的选择压力容器人孔是为了检查设备的内部空间以及安装和拆卸设备的内部构件。人孔主要由筒节、法兰、盖板和手柄组成。一般人孔有两个手柄。选用时应综合考虑公称压力、公称直径(人、手孔的公称压力与法兰的公称压力概念类似。公称直径则指其简节的公称直径)、工作温度以及人、手孔的结构和材料等诸方面的因素。人孔的类型很多，选择使用上有较大的灵活性。通常可以根据操作需要,在这考虑到人孔盖直径较大较重,故选用碳钢水平吊盖人孔，人孔筒节轴线垂直安装。容器支座的选择容器支座有鞍座,圈座和支腿三种,用来支撑容器的重量。鞍式支座是应用最广泛的一种卧式支座。从应力分析看，承受同样载且具有同样截面几何形状和尺寸的梁采用多个支承比采用两个支承优越，因为多支承在粱内产生的应力较小。所以，从理论上说卧式容器的支座数目越多越好。但在是实际上卧式容器应尽可能设计成双支座，这是因为当支点多于两个时，各支承平面的影响如容器简体的弯曲度和局部不圆度、支座的水平度、各支座基础下沉的不均匀性、容器不同部位抗局部交形的相对刚性等等，均会影响支座反力的分市。因此采用多支座不仅体现不出理论上的优越论反而会造成容器受力不均匀程度的增加，给容器的运行安全带来不利的影响。所以一台卧式容器支座一般情况不宜多于二个。圈座一般对于大直径薄壁容器和真空操作的容器。腿式支座简称支腿，因这种支座在与容器壳壁连接处会造成严重的局部应力，故只适合用于小型设备（DN≤1600，L≤5m）。综上考虑在此选择双个鞍式支座作为储罐的支座。法兰型式法兰连接主要优点是密封可靠、强度足够及应用广泛。缺点是不能快速拆卸、制造成本较高。压力容器法
