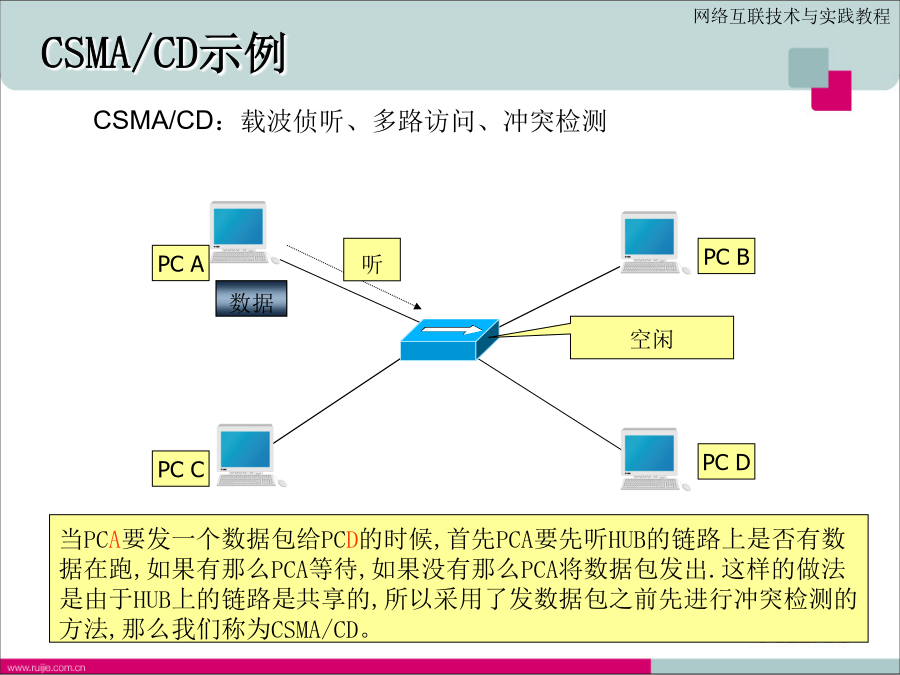

第一章网络互联设备与管理广东中山外语学校为加强教育信息化，在2000年建成校园网，实现部门之间互访，共享资源。建设完成校园网为二层架构：使用三层交换机充当核心，通过防火墙专线接入Internent，各楼层内使用二层交换机做接入，把校内各办公楼中计算机联为一体。学校各部门员工计算机，接入在各楼层安装的集线器设备，各楼层集线器接入到楼寓二层交换机上，其中教学楼、办公楼、实验楼、图书馆各安装有一台二层接入交换机，接入交换机再汇聚到网络中心三层交换机。办公网中网络互联设备第一节：物理层设备物理层设备在网络中连接示意图物理层设备-集线器共享式以太网工作机制听共享式以太网的全网络广播和冲突共享网络涉及到基本概念AP（AccessPoint无线接入点）：AP相当于基站，主要作用将无线网络接入以太网，其次要将各无线网络客户端连接到一起，相当于以太网的集线器，使装有无线网卡的PC，通过AP共享有线局域网络甚至广域网络的资源，一个AP能够在几十至上百米的范围内连接多个无线用户。安装APwlan网络模式实习项目1：组建办公网（HUB）实习项目2：组建双机互联对等网办公网中网络互联设备数据链路层设备在网络中连接示意图1、要能对传输数据进行检错和纠错，纠错是数据链路层设备的基本任务。2、数据链路层的设备需要将数据封装成一种叫帧的数据形态，帧是数据链路层数据传送的基本单位。3、帧中携带接收设备的物理地址。数据信息通过网络时，需要对数据进行打包，即封帧。4、接收时需要对数据进行拆包，将其变成计算机可以识别的数据。也叫网络适配器，是连接计算机与网络的硬件设备，主要作用是将计算机数据转换成能够通过介质传输的信号，是局域网最基本的组成部分之一。MAC地址交换机数据链路层核心设备介绍数据链路层核心设备介绍交换机和集线器区别交换机与集线器的区别CPU：提供控制和管理，控制和管理所有网络通讯的运行，理论上可以执行任何网络功能。例如：执行生成树、路由协议、ARP等。CPU提供了更快速和灵活的功能支持。在交换机中，CPU的作用通常没有那么重要。因为大部分的交换计算由一种叫做专用集成电路ASIC的专用硬件来完成。ASIC：专门的硬件集成电路所有端口并行转发数据，提供高性能的基于硬件的功能特性，主要由两部分功能组成：1、转发功能：L2、L3、组播2、端口功能：提供缓冲、拥塞避免、链路聚合、VLAN标记、广播抑制、ACL优点：性能高,速度快缺点：研发周期比较长，功能无法灵活扩展交换背板是交换机最重要的硬件组成，背板就像是公共汽车，运载并收发网络信息。高密度端口之间连接通道，类似pc中的主板。交换机支持的接口类型交换机支持的模块配置线缆介绍交换机软件：RGNOS复习交换机的工作原理交换机的基本功能MAC交换机的交换地址表，一条表项主要由一个MAC地址和对应端口号组成。整张表生成采用动态学习的方法，交换机收到一个数据帧以后，将帧的源地址和输入端口记录在地址表中。每一条地址表项都有一个时间标记，用来指示该表项存储的时间周期。如果在一定时间范围内，地址表项仍然没有被引用，它就会从地址表中被移走。因此，交换地址表中所维护的一直是最有效和最精确的地址-端口信息。数据帧的过滤及转发如果帧的目的MAC地址，是广播地址或者组播地址，则向交换机（除源端口外）所有端口转发；如果帧的目的MAC地址，是单播地址，这个地址并不在交换机的地址表内，那么也会向交换机（除源端口外）所有端口转发；如果帧的目的MAC地址，在交换机的地址表内，那么根据地址表转发到相应的端口；如果帧的目的MAC地址，与数据帧的源地址在同一个端口上，它就会丢弃这个数据帧，交换也不会发生。冗余网络拓扑重复帧更复杂的拓扑结构可能导致多重回路在第2层没有能够防止这种回路的机制交换机转发帧的模式交换机的交换方式（1）直通式转发帧存储转发（Store-and-forward）存储转发式碎片隔离（FragmentFree）（碎片隔离）无碎片直通式以太网交换机连接技术交换机互连方式交换机级联交换机堆叠锐捷交换机支持最多8台交换机堆叠级联和堆叠对比实习项目：组建办公网（Switch）交换机的级联和堆叠案例应用第三节：网络层设备网络层设备在网络中连接示意图路由器硬件系统路由器功能介绍路由器物理硬件构造Cisco路由器的组成CPU内存只读内存（ROM）只读内存（ROM）在Cisco路由器中的功能与计算机中的ROM相似，主要用于系统初始化等功能。ROM中主要包含：（1）系统加电自检代码（POST），用于检测路由器中各硬件部分是否完好；（2）系统引导区代码（BootStrap），用于启动路由器并载入IOS操作系统；（3）备份的IOS操作系统，以便在原有IOS操作系统被删除或破坏时使用。通常，这个IOS比现运行IOS的
