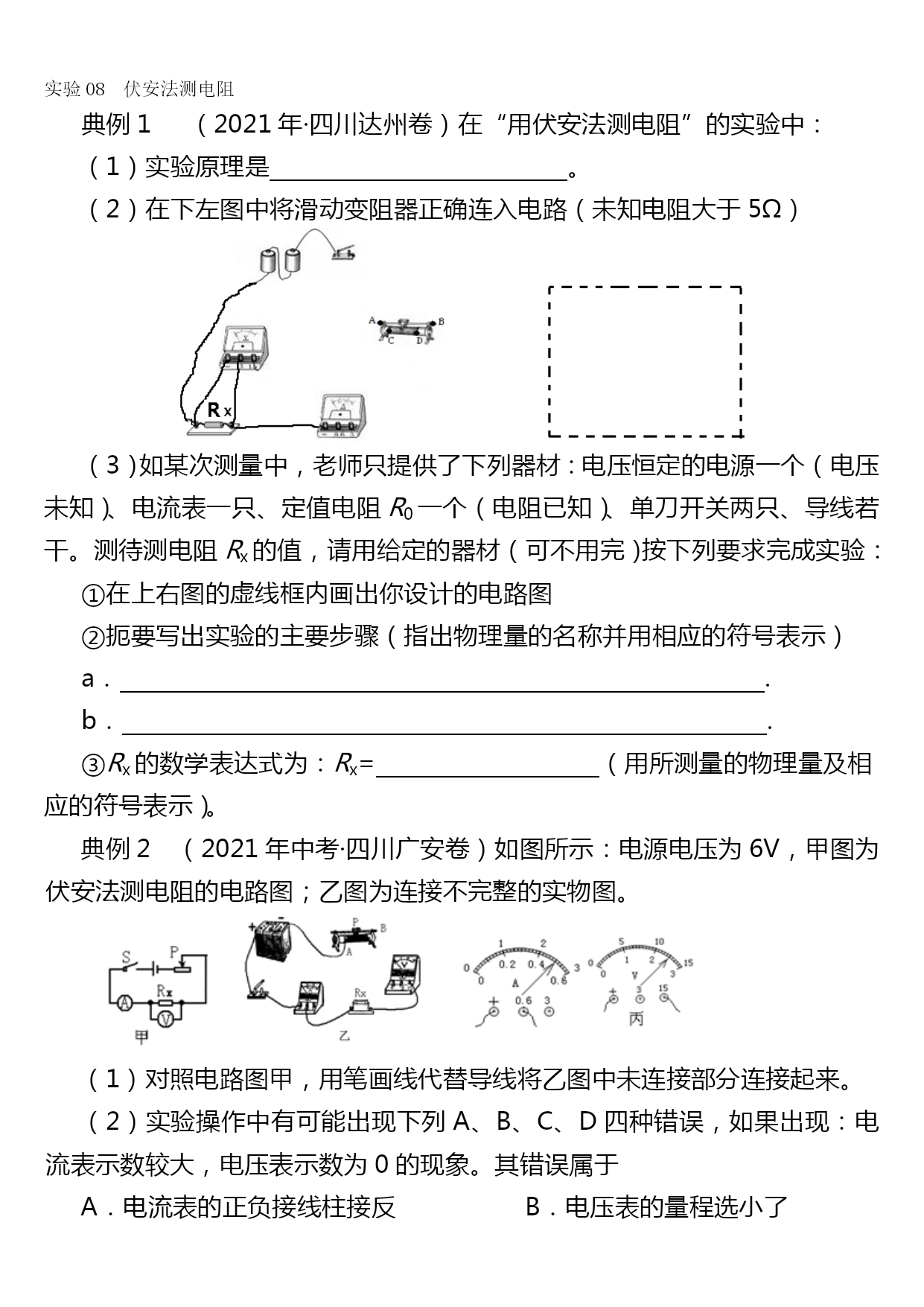

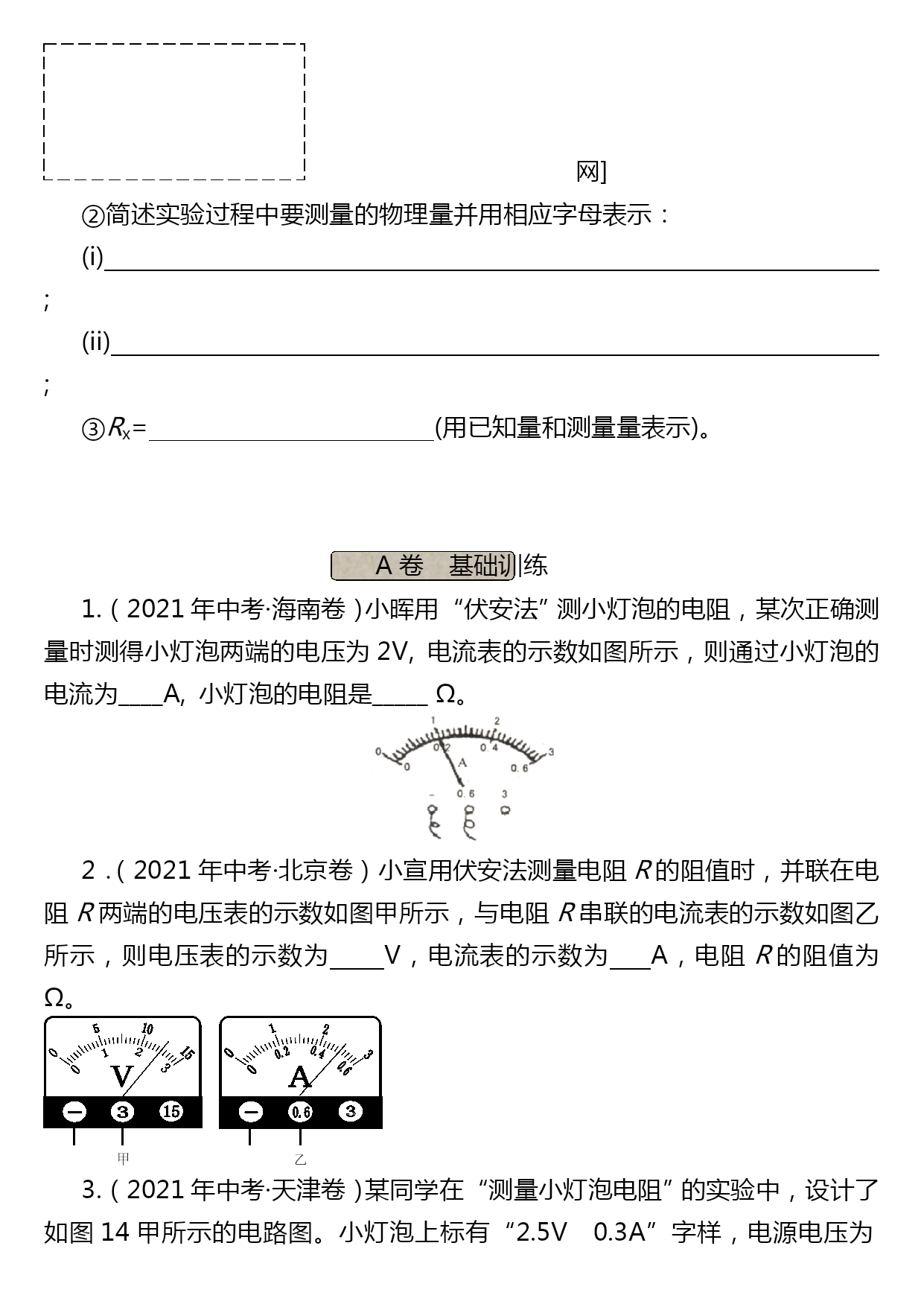

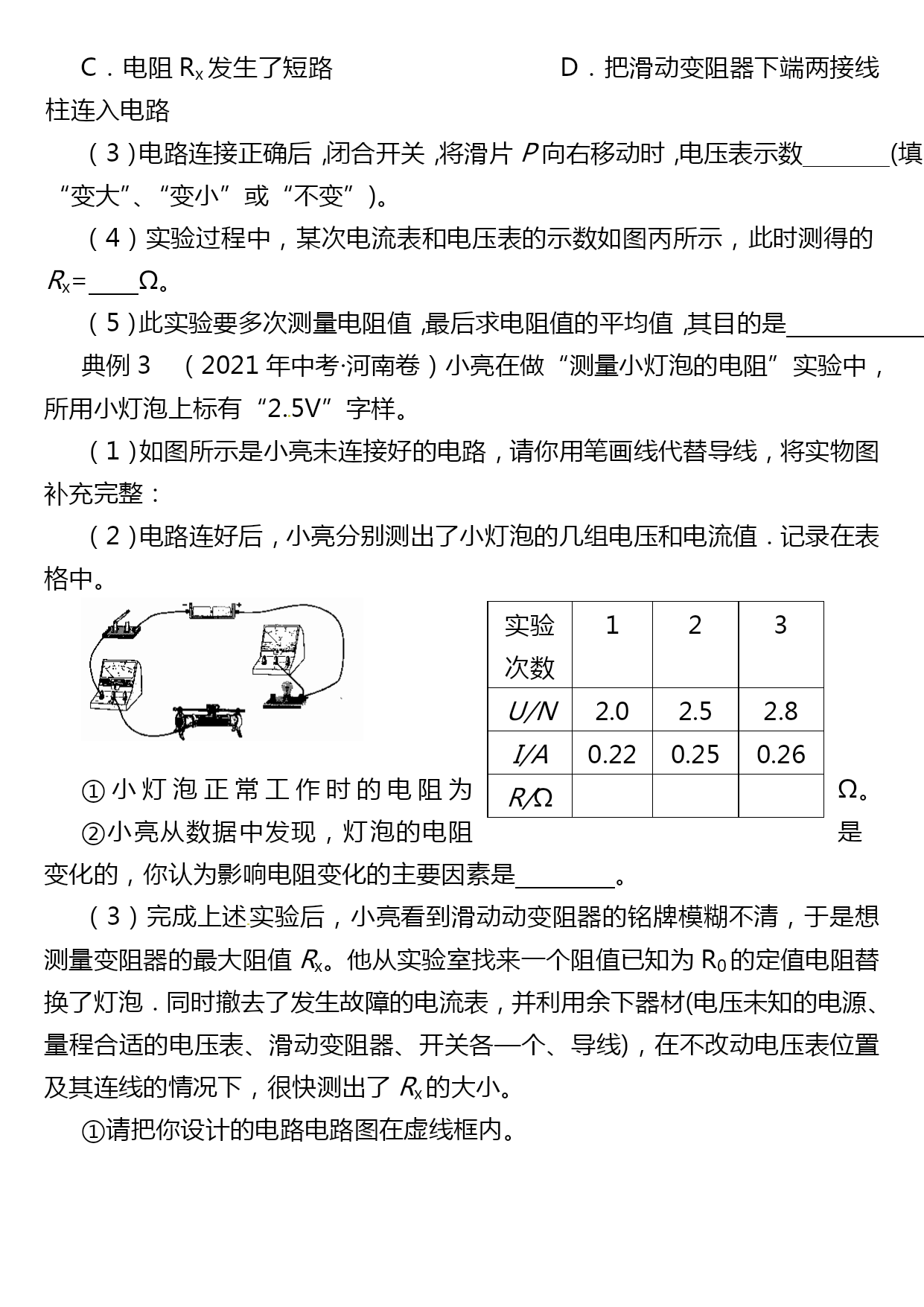

伏安法测电阻精品中考试题汇编（完整版）资料(可以直接使用，可编辑优秀版资料，欢迎下载）实验08伏安法测电阻典例1（2021年·四川达州卷）在“用伏安法测电阻”的实验中：（1）实验原理是。（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干。测待测电阻Rx的值，请用给定的器材（可不用完）按下列要求完成实验：①在上右图的虚线框内画出你设计的电路图②扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a．.b．.③Rx的数学表达式为：Rx=（用所测量的物理量及相应的符号表示）。典例2（2021年中考·四川广安卷）如图所示：电源电压为6V，甲图为伏安法测电阻的电路图；乙图为连接不完整的实物图。（1）对照电路图甲，用笔画线代替导线将乙图中未连接部分连接起来。（2）实验操作中有可能出现下列A、B、C、D四种错误，如果出现：电流表示数较大，电压表示数为0的现象。其错误属于A．电流表的正负接线柱接反B．电压表的量程选小了C．电阻Rx发生了短路D．把滑动变阻器下端两接线柱连入电路（3）电路连接正确后，闭合开关，将滑片P向右移动时，电压表示数(填“变大”、“变小”或“不变”)。（4）实验过程中，某次电流表和电压表的示数如图丙所示，此时测得的Rx=Ω。（5）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是。典例3（2021年中考·河南卷）小亮在做“测量小灯泡的电阻”实验中，所用小灯泡上标有“2.5V”字样。（1）如图所示是小亮未连接好的电路，请你用笔画线代替导线，将实物图补充完整：（2）电路连好后，小亮分别测出了小灯泡的几组电压和电流值．记录在表格中。实验次数123U/N2.02.52.8I/A0.220.250.26R/Ω①小灯泡正常工作时的电阻为Ω。②小亮从数据中发现，灯泡的电阻是变化的，你认为影响电阻变化的主要因素是。（3）完成上述实验后，小亮看到滑动动变阻器的铭牌模糊不清，于是想测量变阻器的最大阻值Rx。他从实验室找来一个阻值已知为R0的定值电阻替换了灯泡．同时撤去了发生故障的电流表，并利用余下器材(电压未知的电源、量程合适的电压表、滑动变阻器、开关各—个、导线)，在不改动电压表位置及其连线的情况下，很快测出了Rx的大小。①请把你设计的电路电路图在虚线框内。网]②简述实验过程中要测量的物理量并用相应字母表示：(i);(ii);③Rx=(用已知量和测量量表示)。A卷基础训练1.（2021年中考·海南卷）小晖用“伏安法”测小灯泡的电阻，某次正确测量时测得小灯泡两端的电压为2V,电流表的示数如图所示，则通过小灯泡的电流为____A,小灯泡的电阻是_____Ω。2．（2021年中考·北京卷）小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为V，电流表的示数为A，电阻R的阻值为Ω。甲乙3.（2021年中考·天津卷）某同学在“测量小灯泡电阻”的实验中，设计了如图14甲所示的电路图。小灯泡上标有“2.5V0.3A”字样，电源电压为3V。请完成下列回答。（1）根据电路图，在图14乙中用笔画线代替导线连接实物图。（2）某次测量，电流表与电压表的示数如图15所示，计算此时小灯泡灯丝的电阻值为。4.（2021年中考•吉林省卷）图甲是利用“伏安法”测小灯泡电阻的实验电路图，图乙是根据实验数据画出的通过小灯泡的电流I与它两端电压U之间的关系图象．通过图象可以得出小灯泡两端的电压为4V时，灯丝电阻为Ω；当小灯泡两端的电压增大时，灯丝的电阻将，其原因是．5．（2021年中考·广西北海卷）用伏安法测小灯泡的电阻的实验中，小东同学连接了如下左图电路，其中有部分尚未连接。请你完成下列问题：（1）伏安法测电阻的原理是_________________。（2）用笔画线代替导线把电路连接完整，要求变阻器连入电路时的阻值最大，如图所示。（3）请根据第四次测量时上图右图所示的电压表和电流表示数将表格补填完整．电压/V1.01.52.0电流/A0.160.200.22电阻/Ω6.257.509.09（4）分析表中数据可知，加在小灯泡两端电压不同时灯丝电阻有明显变化，主要原因是。6．（2021年中考·内蒙古赤峰卷）用如图甲所示电路测量小灯的电阻。（1）图甲中只有一根导线连接错误，在连接错误的导线上打“×”，然后用笔画线代替导线画出正确连接方法。（2）按图甲中改正后的实物电路连接情况，在图乙虚线框内画出相
